100毫米规格皮卡汀尼导轨基座结构设计

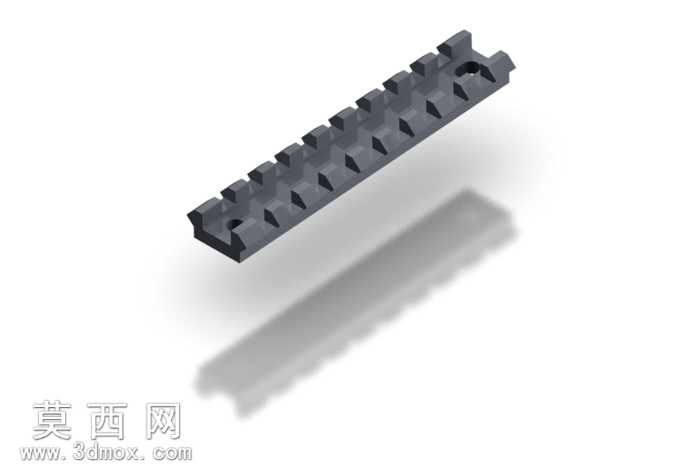

本模型为长度100毫米的皮卡汀尼导轨基座，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循皮卡汀尼导轨的标准尺寸规范，对导轨的齿形间距、卡槽深度、安装孔位等关键结构进行了精准的参数约束，确保模型尺寸符合实际使用的公差要求。建模阶段首先绘制导轨的主体截面草图，通过拉伸特征生成基座的基础实体，随后对导轨表面的连续卡齿进行阵列特征创建，每一处卡齿的倒角、卡槽的过渡圆角都做了精细化处理，避免出现应力集中的结构缺陷。材质设置上选用高强度合金钢作为模拟材质，渲染时赋予模型哑光黑色氧化处理的表面质感，添加柔和的环境光影效果，清晰呈现导轨表面的结构细节与棱边特征，同时生成了带投影的等轴测渲染视图，直观展示导轨的整体形态与结构比例。结构设计上，导轨基座两端预留了标准的安装定位孔，可直接与对应安装面完成紧固连接，导轨表面的连续卡槽可兼容各类标准战术附件的装夹需求，卡齿的间距与轮廓经过反复校验，保证附件装夹时的定位精度与锁紧可靠性。设计过程中充分考虑了导轨的实际使用场景，在保证结构强度的前提下对基座非受力区域做了合理的轻量化处理，既保留了导轨应有的结构刚性，也避免了不必要的材料冗余，整体模型结构完整，特征参数清晰，可直接用于后续的结构验证、3D打印加工或者相关配件的适配设计参考，模型的每一处结构细节都还原了真实皮卡汀尼导轨的设计特征，没有出现结构缺失或者尺寸偏差的问题。
