客运大巴车身承载骨架总线结构设计

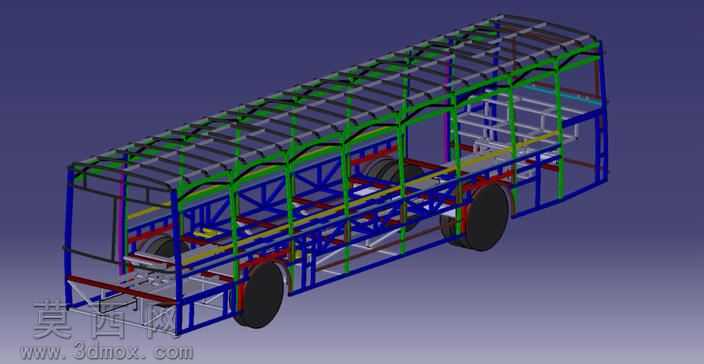

本作品为客运大巴车身承载骨架的三维结构建模成果，建模过程严格遵循客车车身设计的力学规范与装配逻辑，在三维建模环境中完成了全尺寸骨架的参数化搭建。模型以不同色彩区分各功能构件：蓝色构件为车身主承载纵梁与立柱，构成整车框架的核心受力体系，沿车身长度方向贯通布置，承担行驶过程中的弯曲、扭转载荷；绿色构件为顶部弧形顶棚骨架与侧围横向加强筋，按照客车空气动力学外形做弧度拟合，既保证顶部结构的抗挤压能力，也为后续外蒙皮安装提供精准的安装基准；红色构件为底盘下部的加强横梁与悬架安装支座，对应车桥、悬架系统的安装点位做了加厚与结构强化处理，预留出车轮、动力总成的装配空间。建模过程中对每一处杆件的连接节点都做了贴合实际焊接工艺的结构处理，所有纵横梁的交接位置都做了贴合面匹配，避免出现结构干涉问题，同时还原了客车双层地板的骨架支撑结构、侧围车窗的边框预留位、车门区域的结构加强设计。整个骨架采用桁架式承载结构设计思路，通过纵横杆件的交错布置实现载荷的均匀传递，在保证结构强度满足客车运营安全标准的前提下，尽可能优化杆件排布降低车身自重。模型渲染阶段采用哑光金属材质赋予各骨架构件，还原钢制型材的真实质感，通过半透明视角展示内部结构的排布逻辑，清晰呈现整车骨架从底盘到顶棚的完整传力路径，可用于客车车身结构教学、新车型骨架方案验证、承载力学仿真分析等场景，直观展现大客车车身骨架的总线式布局特点与结构设计逻辑。
