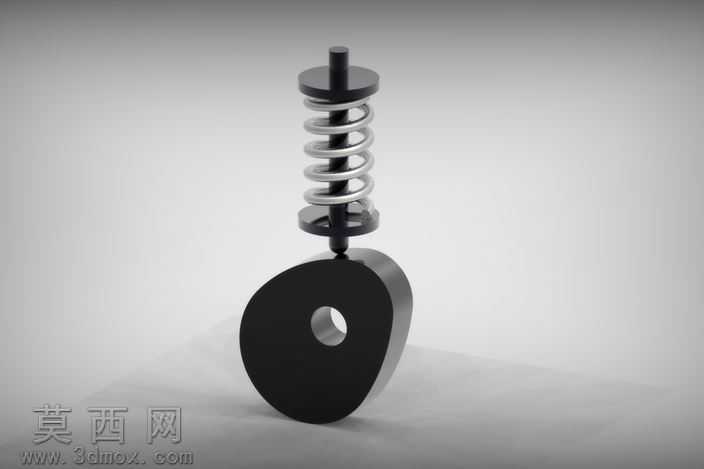

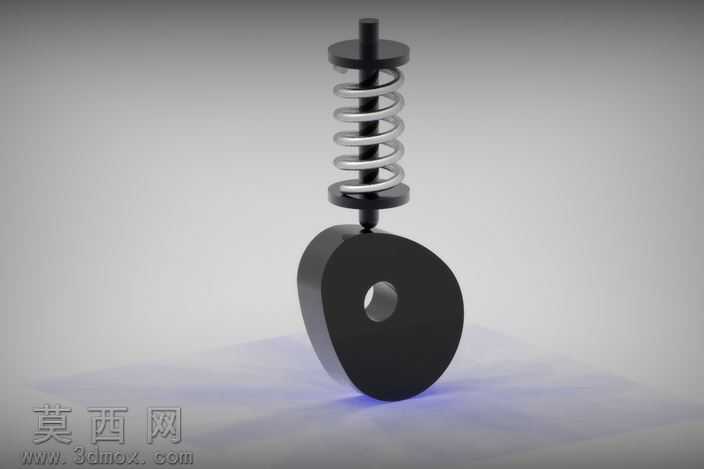

本作品为典型的对心直动从动件盘形凸轮传动结构,建模过程严格遵循机械设计原理完成参数化搭建,首先以盘形凸轮的基圆半径为基础参数,绘制凸轮的实际轮廓曲线,通过拉伸凸台命令生成带安装孔的凸轮基体,对凸轮轮廓边缘做微小倒角处理,避免传动过程中出现应力集中的问题。随后搭建从动件部分,采用直动式顶杆结构,顶杆下端与凸轮轮廓保持相切接触,上端依次套入定位挡片与圆柱螺旋压缩弹簧,弹簧建模通过螺旋线扫描生成,严格匹配弹簧的节距、中径、丝径参数,保证弹簧的压缩行程与凸轮升程完全匹配,顶杆顶部设置限位端头,防止弹簧脱出。整体装配过程中添加完整的配合约束:凸轮与安装基准轴添加同轴心配合,保证凸轮可绕安装孔定轴转动;顶杆与导向基准添加滑动配合,限制顶杆仅能沿轴向做直线往复运动;弹簧两端分别与上下挡片添加重合配合,模拟弹簧随顶杆升降的压缩复位过程;同时添加凸轮轮廓与顶杆底端的相切配合,保证传动过程中无干涉。渲染阶段采用哑光金属材质表现凸轮与顶杆的金属质感,凸轮部分做发黑处理的深色金属材质区分,弹簧采用亮面镀铬金属材质突出弹性件的视觉特征,背景采用渐变浅灰影棚环境,添加柔和的环境光与定向光源,在承托平面投射出柔和阴影,清晰展现各部件的结构层次与装配关系。该结构的设计核心是利用盘形凸轮的轮廓曲线变化,将凸轮的连续回转运动转化为顶杆的规律直线往复运动,搭配顶部的压缩弹簧实现从动件的力封闭,保证顶杆始终与凸轮轮廓紧密贴合,避免传动过程中出现脱离、冲击的问题,可作为机械原理教学演示模型,也可作为自动化设备中定时顶升、往复进给机构的设计参考,建模过程中对各运动部件的行程做了参数化关联,修改凸轮轮廓参数即可快速调整从动件的运动规律,适配不同的传动行程需求。
- 上一篇:髋关节置换植入假体结构设计
- 下一篇:SoftailEVO摩托车关闭主结构件
- 全部评论(0)
- 模板大小: 4.44 MB
- 售价:10金币
- 下载次数: 7
- 系统要求: STEP/IGES,SolidWorks2012,STL,效果图,其它,
- 软件分类: 通用机械零部件
