波塞利耶直线运动机构三维结构设计

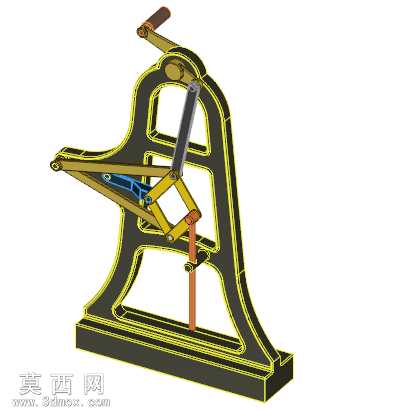

本作品为波塞利耶直线运动机构的三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械原理中精确直线运动机构的设计逻辑，完整还原了该经典机构的运动传递特性。建模阶段首先完成基座主体的构建，采用一体式厚重机架结构，通过拉伸、倒角等基础特征完成机架轮廓塑造，机架设置有多处铰接安装位，所有安装孔位的同轴度、位置度均严格按照连杆运动的行程需求设定，避免运动过程中出现杆件干涉。随后完成各传动连杆的建模，包含驱动摇臂、多组对称铰接连杆、输出竖杆以及手动驱动手柄，每根连杆的长度比例严格遵循波塞利耶机构的几何约束条件，即满足菱形连杆组的边长相等、摇臂铰接点到固定枢轴的距离与摇臂自身长度匹配的数学关系，确保输入旋转运动时输出端可生成精确的直线轨迹，不存在近似直线机构的轨迹误差。材质与渲染阶段，为区分不同功能部件做了差异化材质赋予：机架主体采用深灰色哑光铸铁材质，还原传统机械构件的厚重质感；传动连杆采用亮黄色金属漆面材质，清晰展示杆件的运动路径与连接关系；驱动手柄采用棕褐色防滑胶木搭配金属转轴材质，输出竖杆采用红铜色金属材质，铰接销轴采用亮银色金属材质，通过材质区分让机构的层级关系一目了然。渲染时采用均匀的工业产品展示光源，添加柔和的环境遮蔽效果，既突出各部件的轮廓边界，也清晰呈现铰接位置的装配关系。结构设计上，所有铰接位置均预留了合理的转动间隙，模拟真实销轴连接的运动状态，通过软件的运动仿真模块可验证机构的运动逻辑：摇动手柄带动驱动摇臂绕固定枢轴转动时，菱形连杆组会产生规律性的形变，带动输出竖杆沿垂直方向做精确的直线往复运动，完美实现旋转运动到直线运动的转换，不存在传统曲柄滑块机构对导轨的依赖，也无滑动摩擦带来的损耗问题。整个模型的装配层级清晰，固定件与运动件的约束关系设置准确，既可以作为机械原理教学的演示模型，也可为需要精确直线输出的非标机械设计提供结构参考，完整展现了经典机械机构的设计巧思与工程应用价值。
