扬声器剖面结构三维设计作品

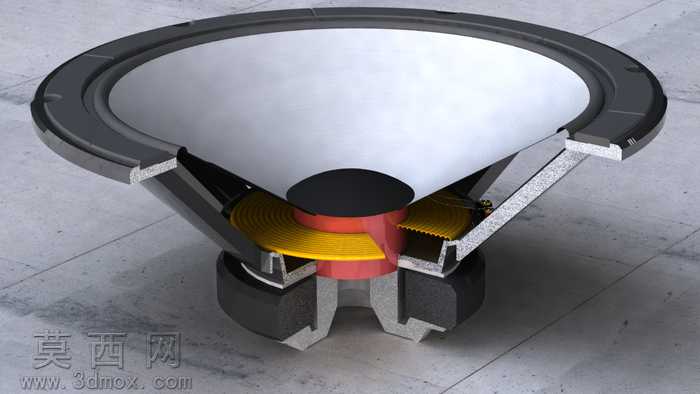

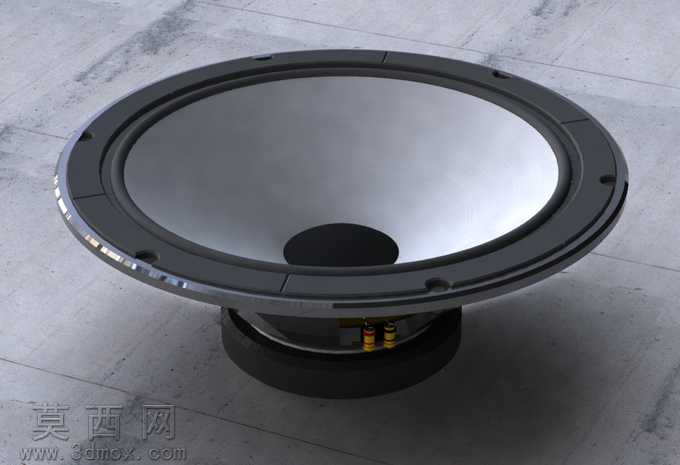

本作品为扬声器的剖面结构三维建模设计，完整还原了动圈式扬声器的内部构造与外部形态，建模过程中对各部件的尺寸比例进行了严谨把控，确保结构逻辑符合真实扬声器的工程设计规范。建模阶段先搭建整体轮廓框架，以锥形振膜为核心定位基准，依次构建折环、定心支片、音圈、磁路系统、盆架等核心部件，对各部件的衔接位置做了精准的公差匹配处理，避免出现结构穿模、衔接错位的问题。材质渲染环节针对不同部件的物理特性做了差异化的材质参数调整：锥形振膜采用半哑光的复合纸盆材质质感，调整漫反射粗糙度模拟纸质材料的细微颗粒感；折环与定心支片采用橡胶材质，调整弹性质感参数与表面细微纹理，还原橡胶部件的柔韧视觉效果；音圈部分采用铜质线圈与纸质骨架的组合材质，区分金属线材的金属光泽与骨架的哑光质感；磁路系统的永磁体采用铁氧体材质，还原深灰色哑光金属质感，华司与T铁部分采用镀锌钢材材质，添加细微的金属反光与表面镀层质感；盆架采用硬质工程塑料材质，调整表面硬度与哑光质感，还原注塑部件的规整外观。结构设计上完整呈现了动圈扬声器的工作逻辑：磁路系统形成的均匀磁隙中放置音圈，音圈通过定心支片固定在磁隙中心位置，音圈上端与振膜刚性连接，振膜通过折环与盆架柔性连接，当音频电流通过音圈时，音圈在磁场中产生往复运动带动振膜振动发声，剖面设计清晰展示了各部件的装配关系与运动路径，让观看者可以直观理解扬声器的发声原理。设计过程中对容易被忽略的细节也做了还原，比如盆架上的安装固定孔位、音圈引线的走线路径、磁路部件的装配卡扣结构，都按照真实工业产品的设计逻辑进行建模，整体模型结构完整，部件拆分清晰，既可以作为声学产品结构展示的演示素材，也可以作为电声产品设计的参考建模范例，渲染阶段采用柔和的影棚布光，突出各部件的材质差异与结构层次，让剖面结构的展示更加清晰直观。
