立式主轴铣削头内部结构三维设计

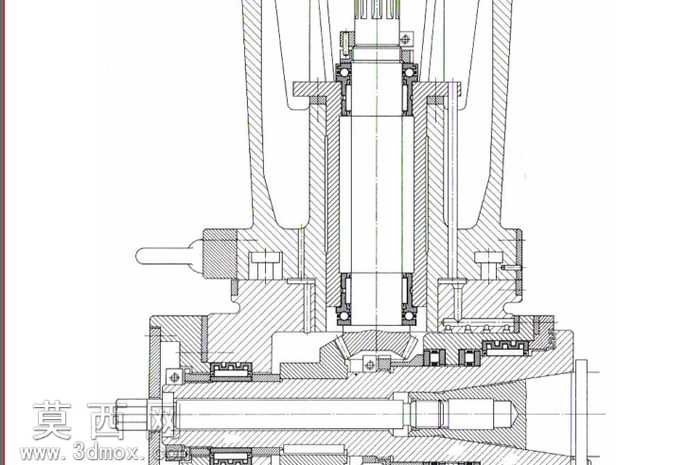

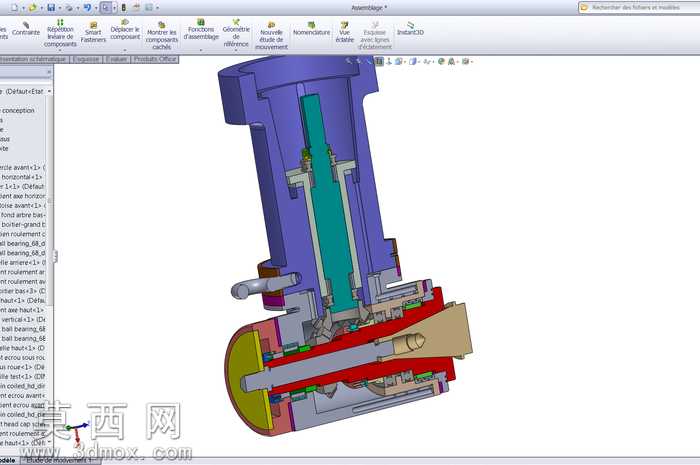

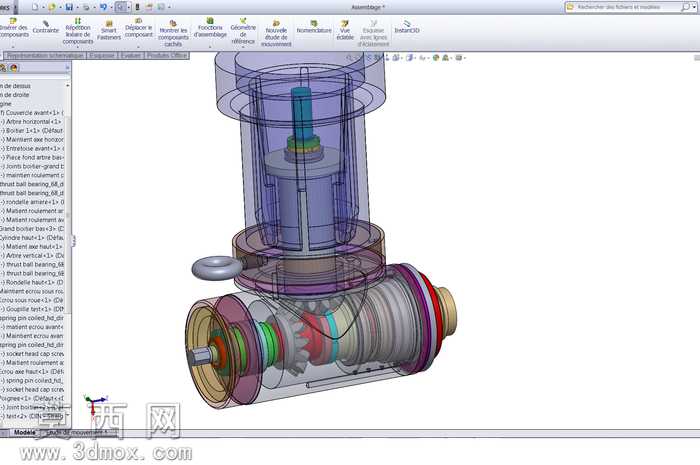

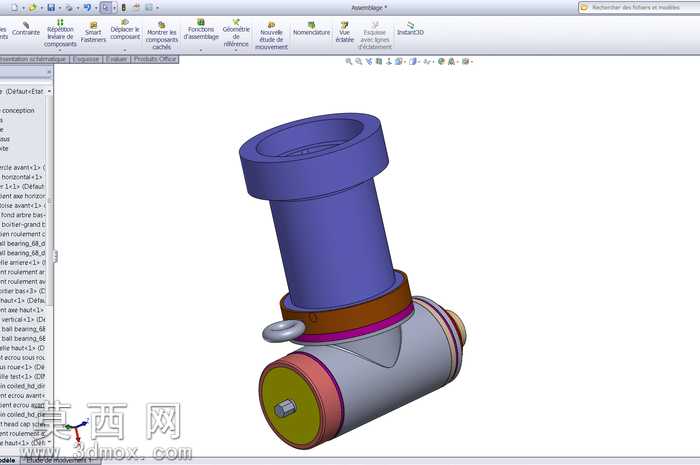

本作品为立式主轴铣削头的全参数化三维装配模型，采用三维机械设计软件完成全流程建模与装配验证，整体采用透明化外观渲染处理，可清晰呈现内部所有零部件的装配关系与传动路径。建模过程中严格遵循机械加工零件的设计规范，对每一个零部件均采用自底向上的建模逻辑：首先完成标准件如轴承、紧固螺栓、密封环的参数化建模，匹配对应标准件的尺寸公差要求；其次针对核心传动零件，包括主轴本体、锥齿轮传动副、传动轴、锁紧手柄、端盖、壳体等零件，逐一绘制草图后通过拉伸、旋转、切除、扫描等特征操作完成实体建模，对齿轮的齿形、轴承滚道、密封槽、键槽等细节特征均做了精细化还原，未做简化省略，保证模型可直接用于后续的工程图导出、装配干涉检查与运动仿真。装配阶段严格按照实际铣削头的装配顺序添加配合约束，对回转类零件添加同轴心配合，对端面贴合零件添加重合配合，对齿轮传动副添加齿轮机械配合，完成装配后开展全局干涉检查，确认所有零部件无装配干涉，传动路径通顺。材质与渲染设置上，针对不同零件匹配对应材质属性：壳体类零件采用半透明工程塑料材质，方便观察内部结构；传动齿轮、主轴、传动轴采用合金钢材质，赋予金属磨砂质感；密封件、垫圈采用橡胶材质，添加哑光深色质感；紧固件采用镀锌金属材质，还原标准件的外观特征；手柄部分采用电木材质，添加防滑纹理细节。设计思路围绕工程实训项目的需求展开，还原了真实铣削头的动力传递路径：动力从水平输入端传入，通过一对正交锥齿轮完成传动方向的90度转换，将动力传递至竖直主轴，带动主轴端部的铣刀完成旋转切削动作，同时侧面设置的锁紧手柄可实现主轴位置的锁定，方便刀具更换与位置调整，端盖部分设置有密封结构与轴承定位结构，保证主轴回转精度与内部润滑环境的密封。模型在设计过程中针对小齿轮的啮合间隙做了反复调整，优化了齿轮副的配合参数，保证传动过程平稳无卡滞，整体模型结构完整，细节丰富，可作为机械结构教学、铣削部件设计参考的三维素材使用。
