履带式挖掘机整机结构三维建模作品

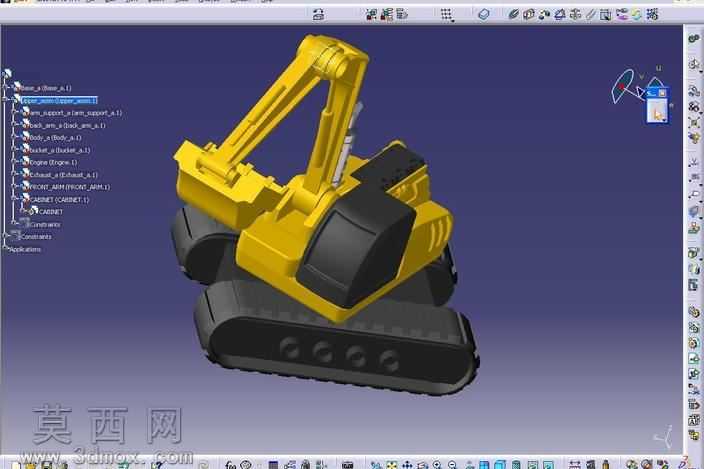

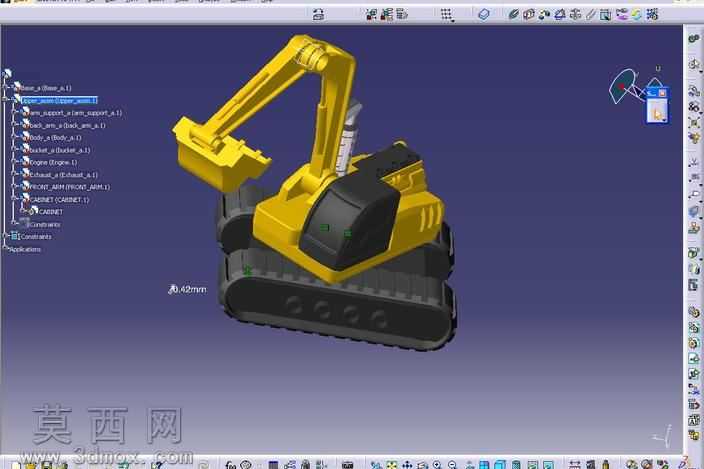

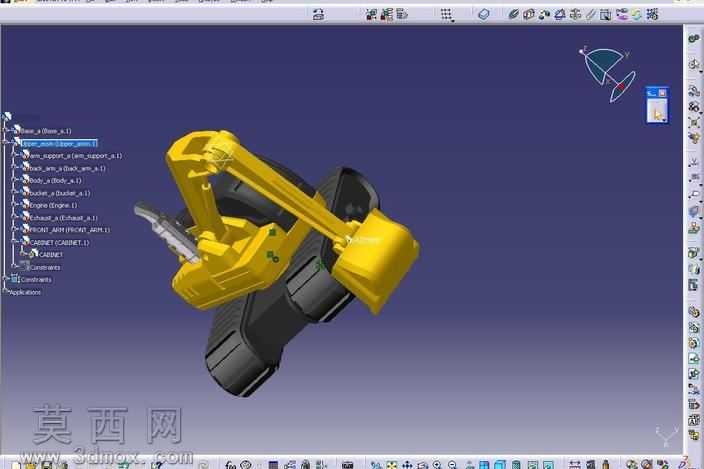

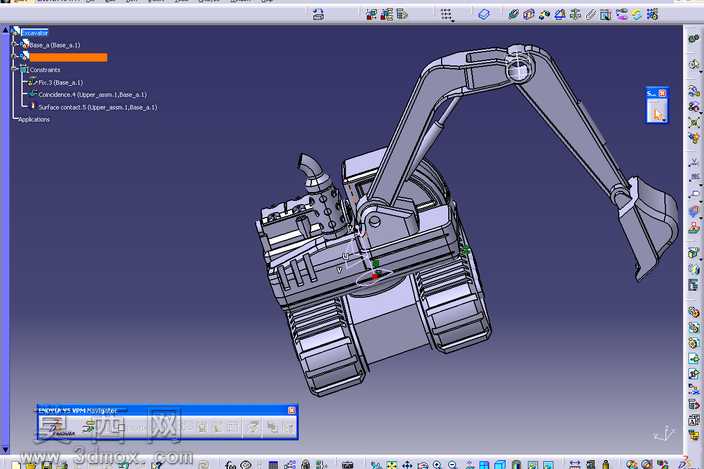

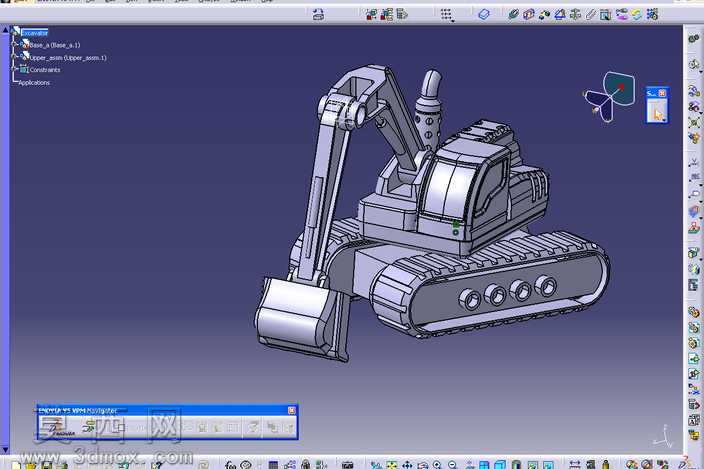

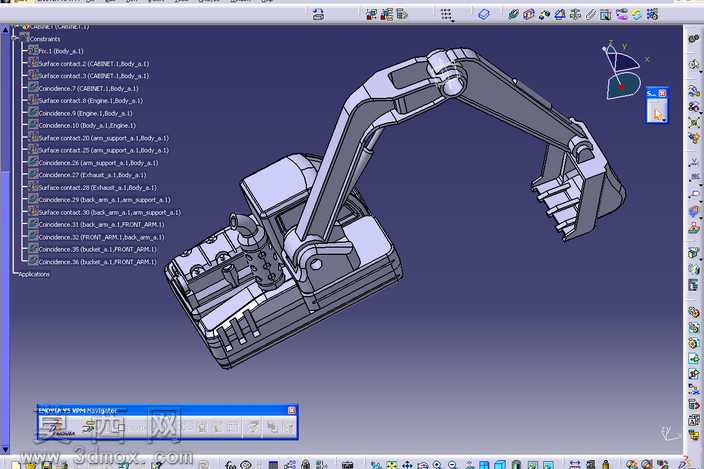

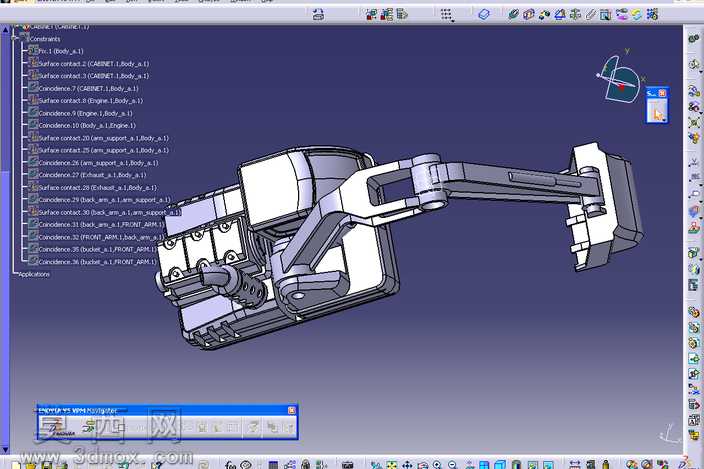

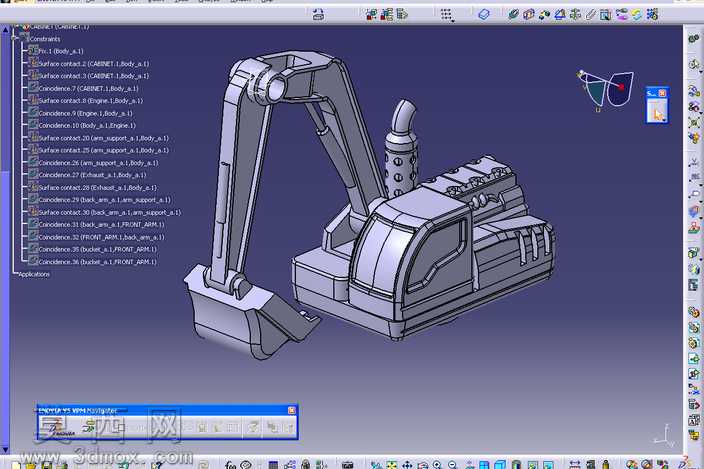

本作品为履带式挖掘机的全参数化三维建模成果，建模过程依托三维设计软件完成整机结构的完整搭建，严格遵循真实履带挖掘机的结构比例与机械运动逻辑进行设计。建模阶段首先从底盘行走系统入手，还原了履带板、驱动轮、导向轮、支重轮与托链轮的完整装配关系，每一块履带板都做了独立的结构特征，保证行走机构的传动逻辑符合真实机械原理，履带的张紧结构、车架连接位都做了精准的特征还原，避免出现结构干涉问题。上车体部分完整搭建了回转平台、动力舱、驾驶室的基础结构，动力舱表面的散热格栅、舱体拼接结构、驾驶室的窗体框架都做了细节刻画，没有省略关键的装配连接位。工作装置部分按照动臂、斗杆、铲斗的三级铰接结构完成建模，每一处铰接点的销轴结构、液压油缸的安装位、管路排布的预留位都做了对应设计，动臂的弯折角度、斗杆的长度比例、铲斗的斗齿结构都参考真实工程挖掘机的参数设置，保证工作装置的运动范围符合实际作业需求。建模过程中采用实体建模与曲面建模结合的方式，对外观曲面做了顺滑处理，对内部装配结构做了实体特征的精准搭建，所有部件的装配约束都按照真实机械连接关系设置，可直接用于后续的运动仿真、结构受力分析等拓展工作。材质设置上区分了金属结构件、橡胶履带、玻璃窗体、液压管路等不同部件的材质属性，金属件赋予了哑光工程金属质感，履带部分赋予了耐磨橡胶的材质特征，玻璃部分设置了半透明的折射属性，让整体模型的视觉呈现更贴近真实设备的质感。整个建模过程遵循从整体到局部的设计思路，先确定整机的长宽高参数与各系统的位置布局，再逐步细化每个部件的细节特征，每完成一个子装配就进行干涉检查，确保各部件在运动过程中不会出现碰撞问题，最终完成的模型完整还原了履带挖掘机的核心结构特征，可作为工程机械结构学习、虚拟仿真教学、产品方案展示的三维素材使用。
