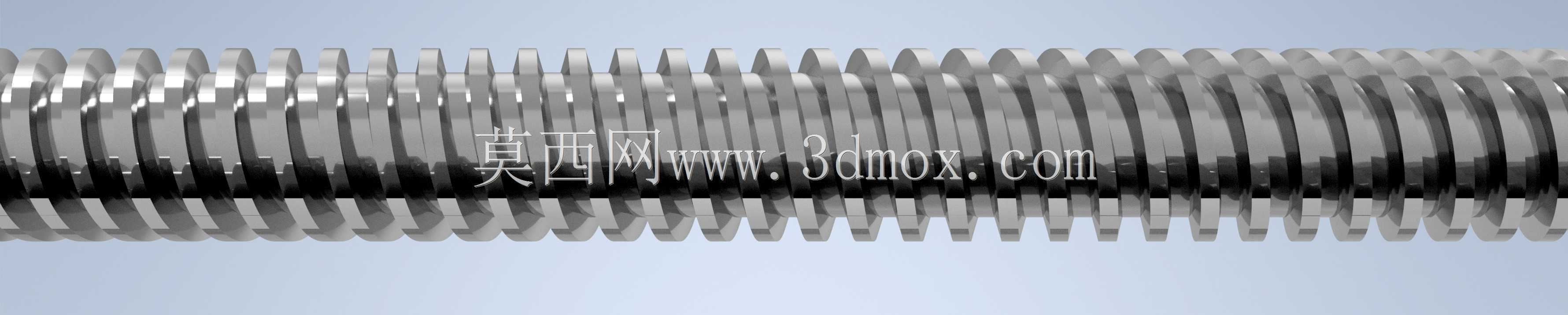

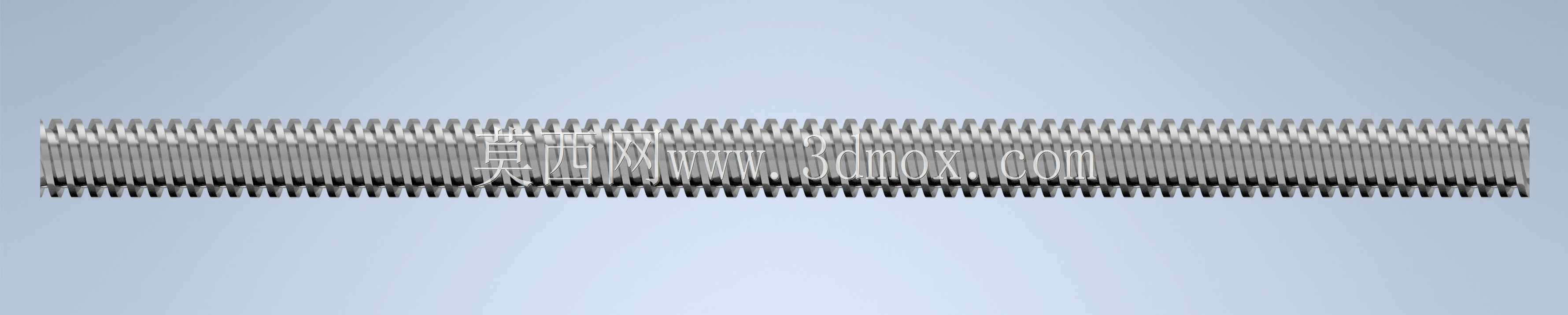

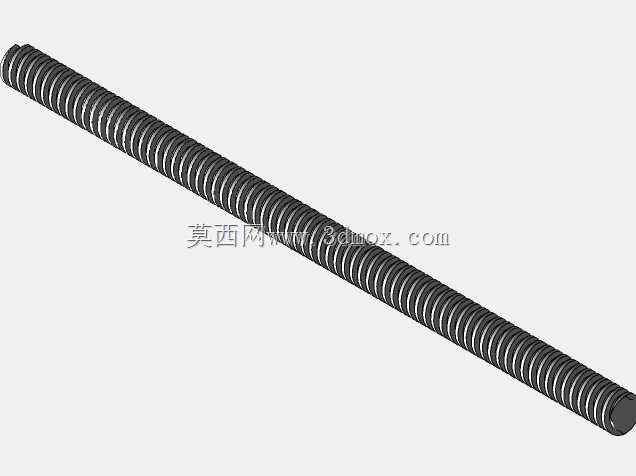

参数化可调长度T8x4梯形传动丝杠

这款双螺纹梯形丝杠是小型数控加工设备与桌面级3D打印设备进给系统中的核心传动部件，核心作用是将驱动端输入的旋转运动平稳转换为执行端的直线进给运动，在小型雕刻机、桌面级数控铣床、FDM3D打印机的Z轴升降、XY轴进给结构中有着极为广泛的应用，相比滚珠丝杠，梯形丝杠具备自锁特性、结构简单、维护成本低、低速运行无爬行的优势，非常适合轻载、低速、对进给精度有稳定要求的小型设备场景。在实际设备运行过程中，丝杠直接承接驱动电机输出的扭矩，通过梯形螺纹的啮合带动搭载加工头、打印喷头的滑台完成精准的直线位移，其传动的平稳性直接决定了设备的加工精度、打印层厚一致性以及运行噪音水平，是小型数控类设备传动链中不可或缺的基础零件。这款丝杠采用参数化设计思路，核心设计逻辑围绕长度可调的使用需求展开，设计时将丝杠的有效行程长度设置为可自定义的参数变量，用户可根据自身设备的安装空间、行程需求直接修改对应参数，螺纹牙型、导程、公称直径等核心结构会随参数变更自动完成三维模型的更新，无需重复绘制螺纹特征，大幅提升不同行程规格丝杠的设计效率，能够适配不同尺寸规格的小型设备安装需求。从结构特性来看，这款丝杠公称直径为8mm，导程为4mm，采用双头梯形螺纹结构，相比单头螺纹，双头螺纹在相同导程下具备更好的传动平稳性，螺纹牙型采用标准梯形牙设计，啮合接触面积大，耐磨性能优异，能够承受轻载场景下的轴向载荷，长期运行磨损量小，传动精度保持性好。从安装边界来看，丝杠的整体外形为细长轴类结构，两端可根据安装需求配置支撑轴颈，适配常用的立式支撑座、角接触轴承支撑结构，安装时需保证丝杠轴线与导轨运行方向的平行度，避免因安装偏斜导致的螺纹磨损加剧、运行卡滞问题；参数化调整长度时，可根据设备的有效行程预留两端的支撑安装余量、螺母运行的安全余量，避免出现行程超限、螺母脱出的问题。在实际应用中，这款丝杠可搭配对应的梯形铜螺母、POM消隙螺母使用，消隙螺母能够消除螺纹啮合的反向间隙，进一步提升进给传动的定位精度，满足小型数控设备的精密进给需求，适配不同负载、不同精度要求的使用场景。
