3D打印机主控电路板结构设计

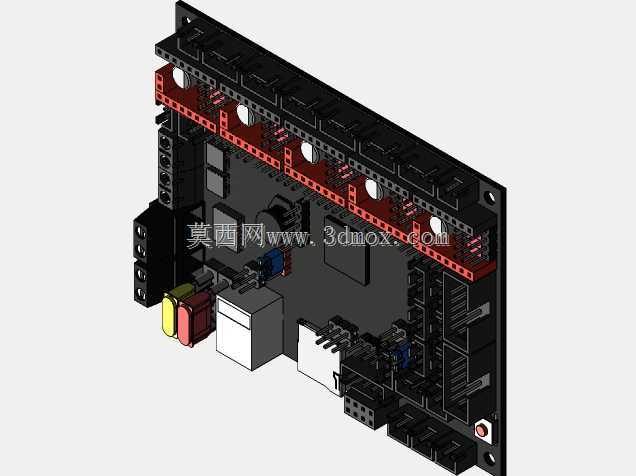

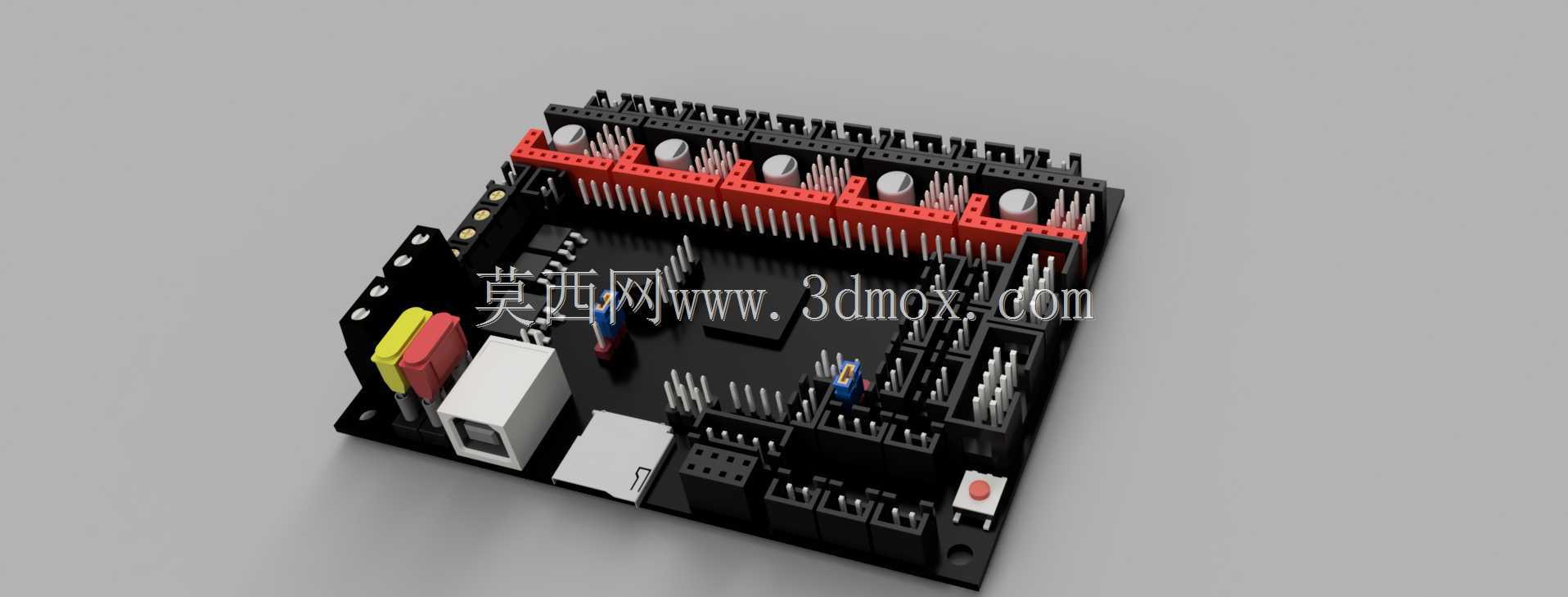

这款主控电路板是面向桌面级FDM 3D打印机开发的核心控制部件，主要承担3D打印过程中所有运动轴的步进驱动、热端与热床温度调控、打印耗材进给控制、散热风扇转速调节以及人机交互信号传输的核心功能，是整台3D打印机的运算与控制中枢，直接决定打印过程的运行稳定性、打印精度与功能拓展上限。在实际应用场景中，该主控板可适配多数常规尺寸的桌面级3D打印机，既可以用于DIY组装3D打印机时的核心控制部件选型，也可以作为老旧3D打印机主控损坏后的替换升级配件，能够支持多类型步进电机驱动模块的插拔安装，适配不同扭矩、不同细分精度的驱动需求，满足不同打印速度、不同成型精度的设备改装要求。从功能特性来看，板载集成了多路网口与接线端子，分别对应X/Y/Z/E多轴的电机接线、热端加热棒与热敏电阻接线、热床加热与测温接线、限位开关接线、散热风扇供电接线、触控屏通讯接线以及电源输入接口，所有接线端子采用防呆布局设计，能够降低用户接线时的错接概率，避免接反线路导致的板载元件烧毁问题；板上预留了独立的散热风扇安装位，可对应高负载运行时的主控芯片、驱动模块散热需求，避免长时间打印过程中元件过热出现的丢步、温控失准问题。在设计思路上，整体采用黑色PCB基板搭配红色排座的布局，将大电流供电回路与信号传输回路做了分区排布，减少强电信号对弱电通讯信号的干扰，提升温控采样、运动脉冲信号的传输稳定性；所有外接端口全部布置在板卡的侧边区域，符合3D打印机机箱内部的走线习惯，能够减少机箱内部的线材弯折，方便用户整理线束，避免线材与运动部件产生干涉。从安装边界来看，板卡采用标准安装孔位布局，孔距符合通用3D打印机主控安装位的尺寸规范，可直接固定在多数常规打印机的机箱内侧安装位上，板卡整体厚度控制在合理范围内，所有插接元件的高度都经过适配，不会与机箱侧壁、其他内置部件产生空间冲突，板上的电容、接口、按键等突出元件都做了高度统一规划，安装后不会出现局部凸起顶到机箱外壳的问题，同时预留的拓展接口区域也保留了足够的插拔操作空间，方便用户后续加装自动调平模块、无线传输模块等拓展配件，无需额外对板卡或机箱进行二次切割打磨。
