履带式遥控球弹发射装置结构设计

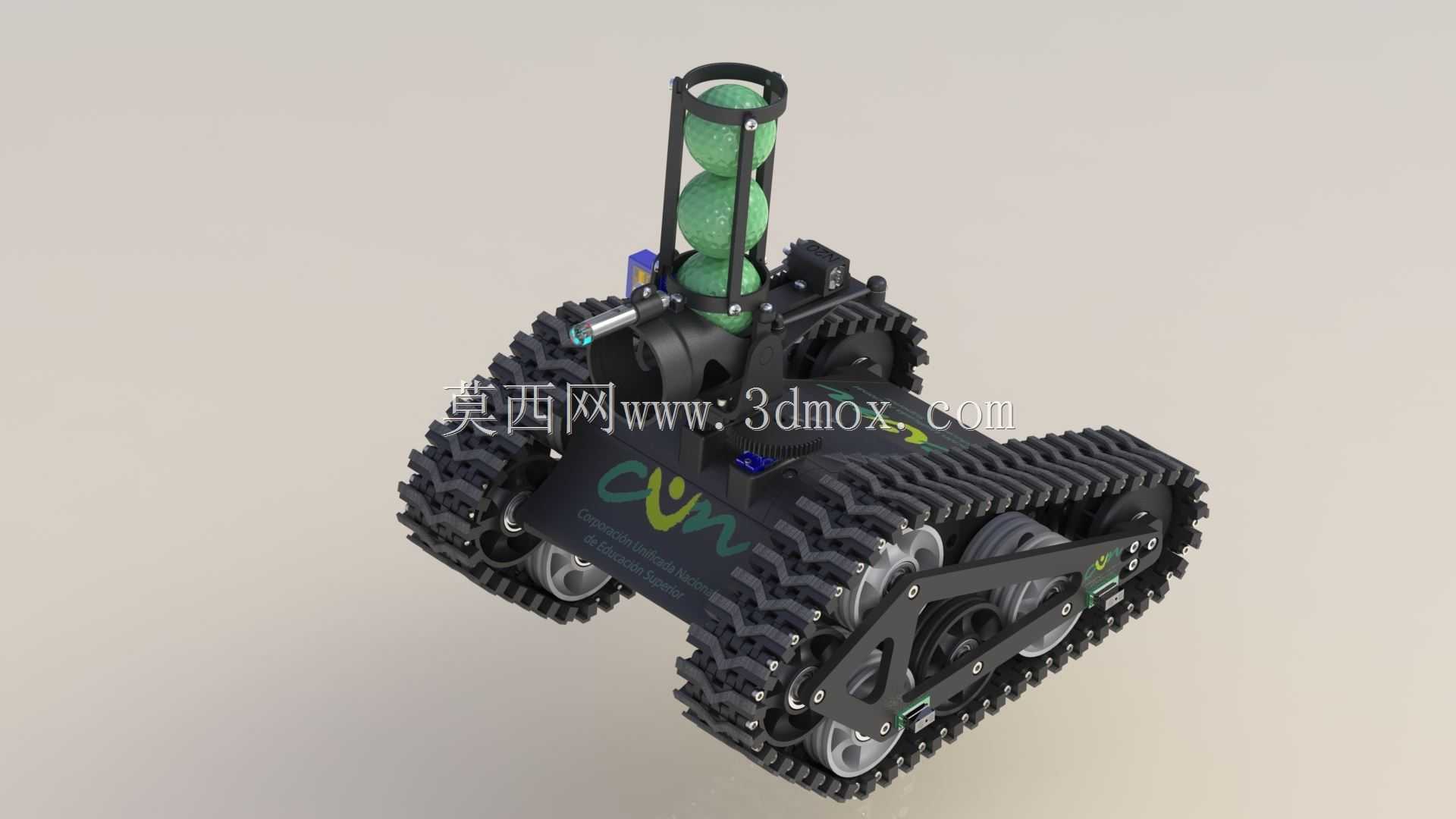

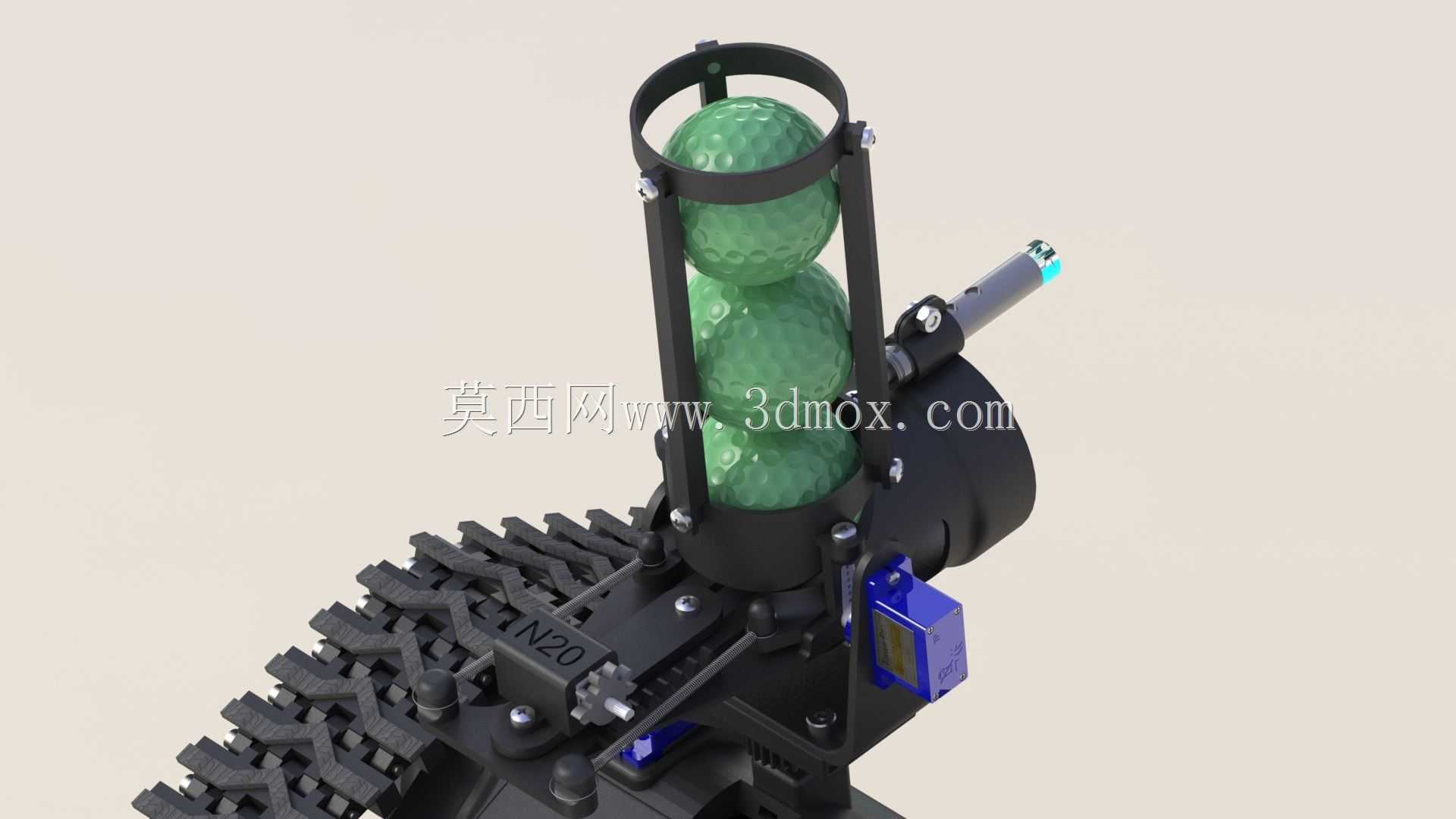

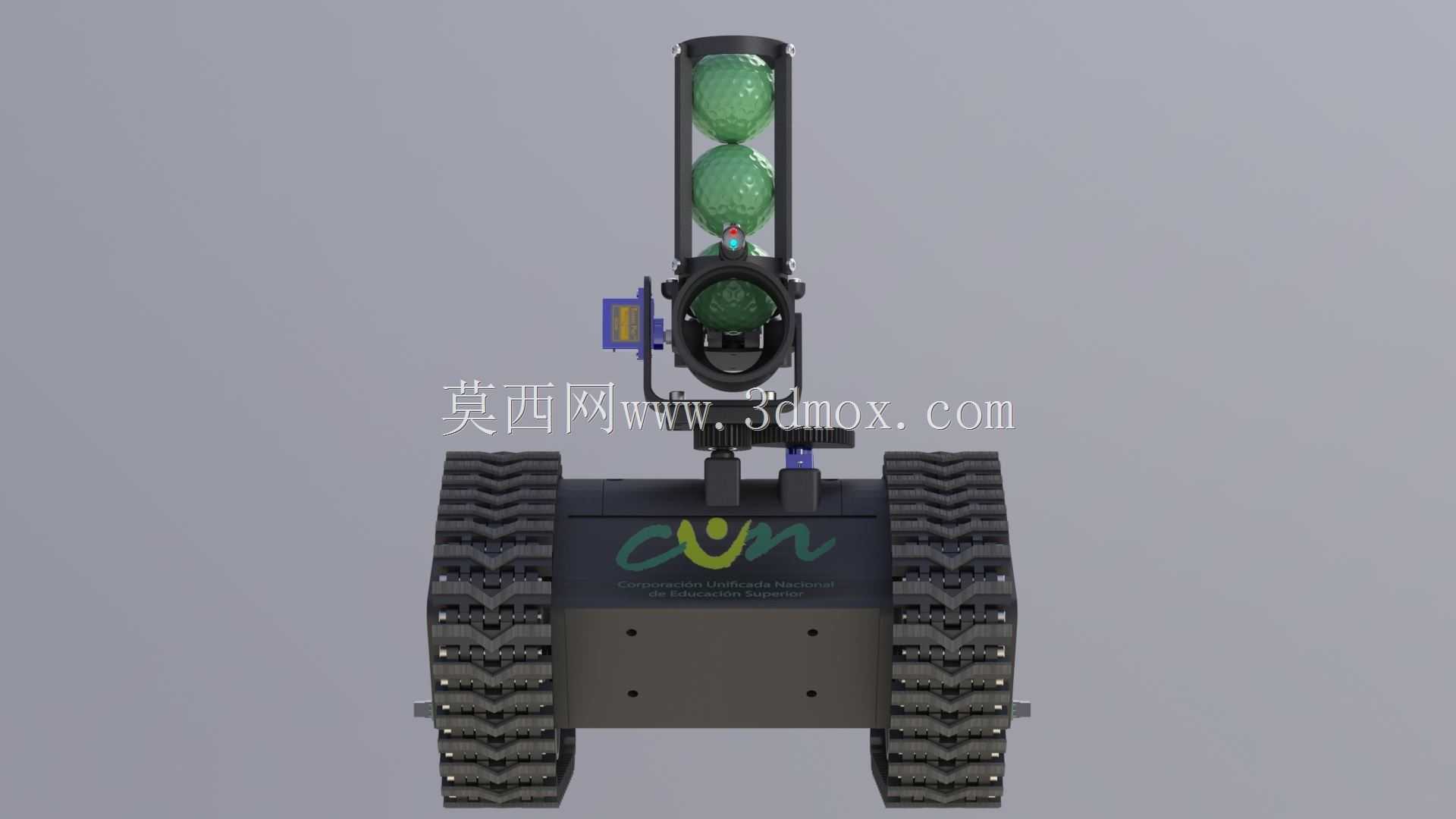

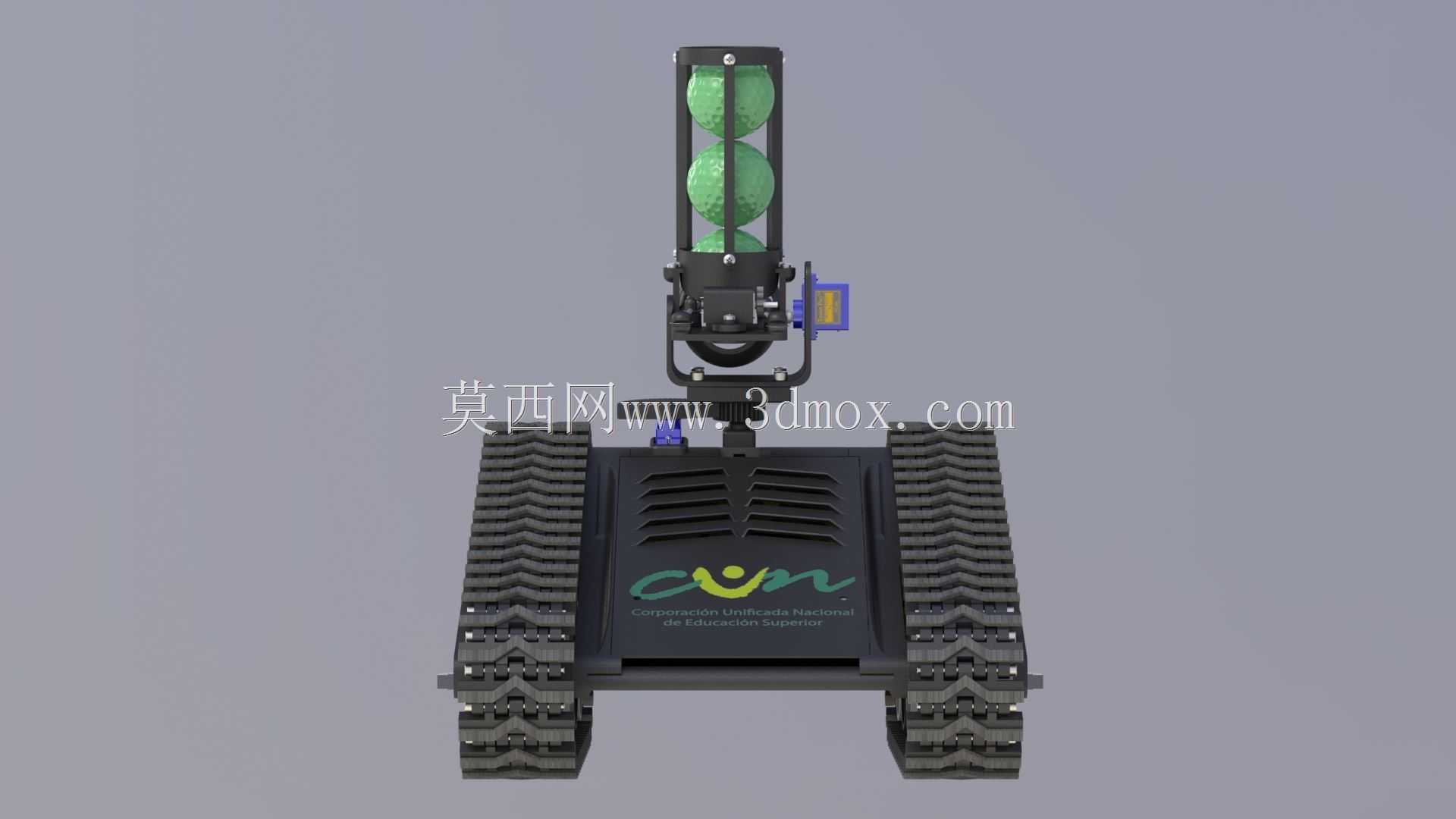

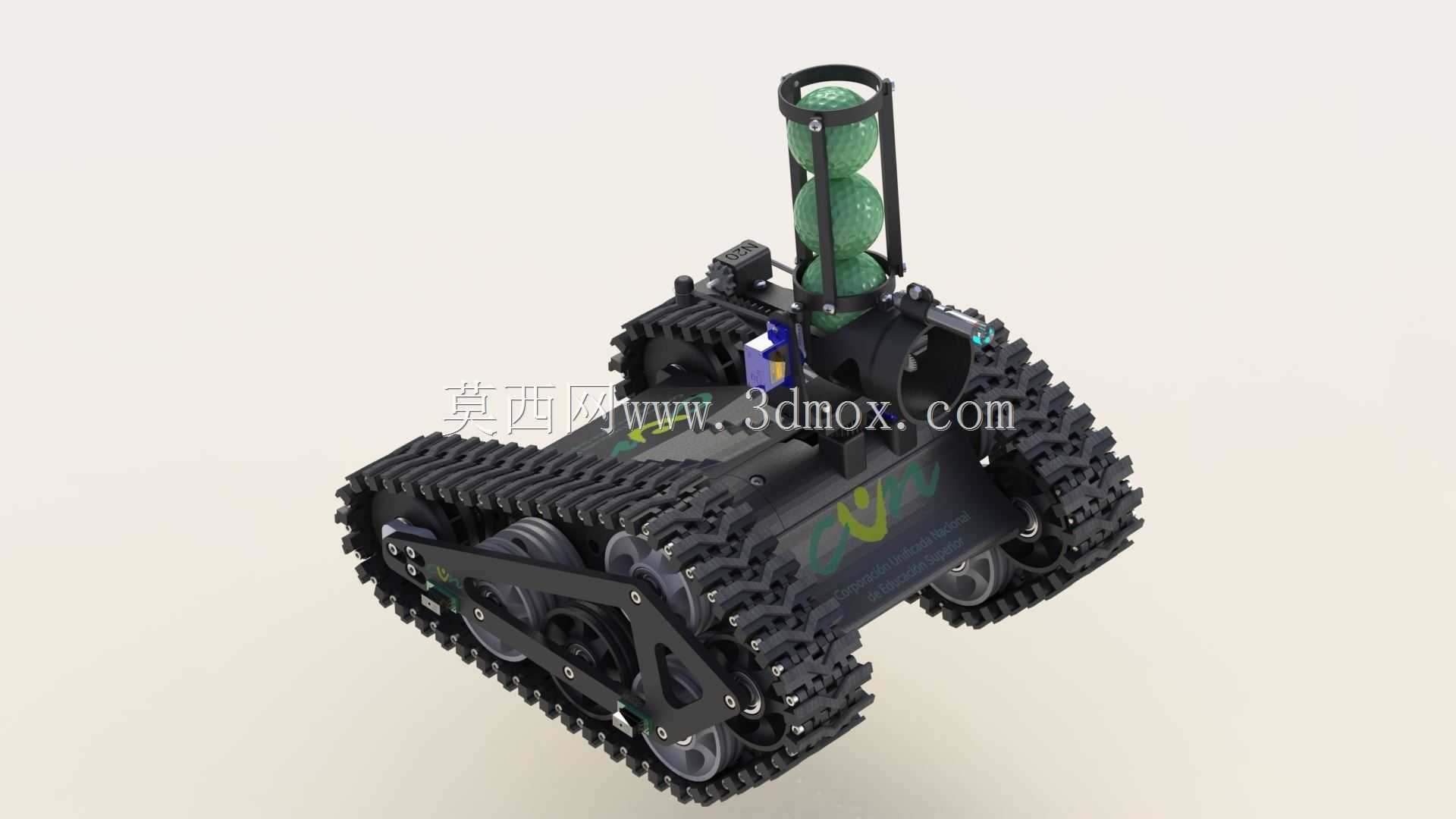

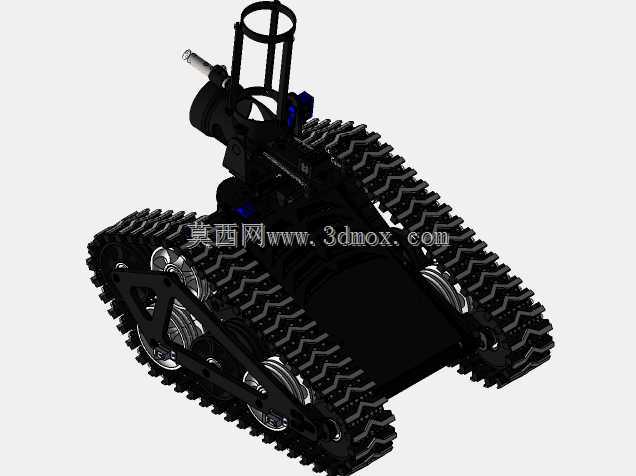

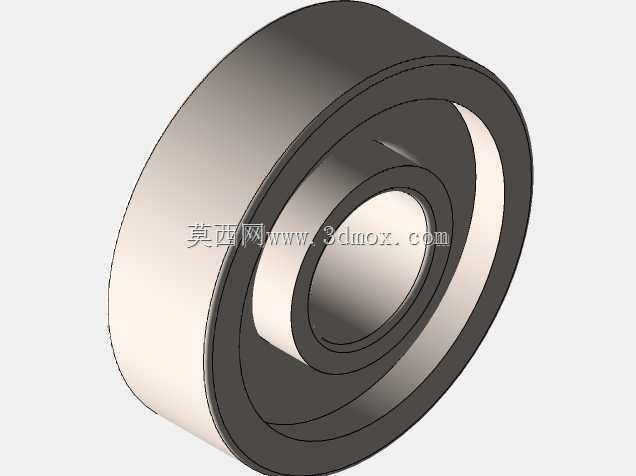

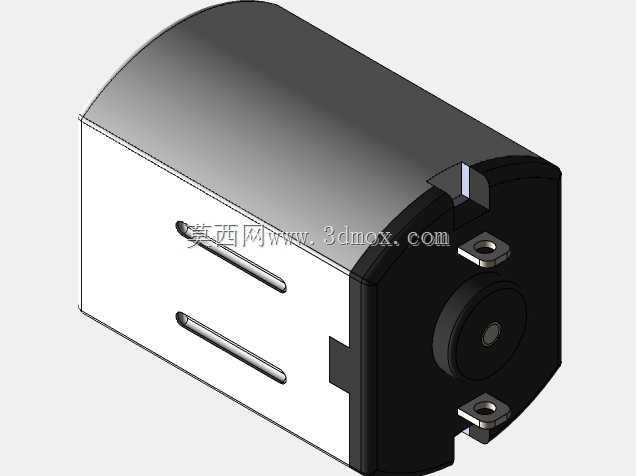

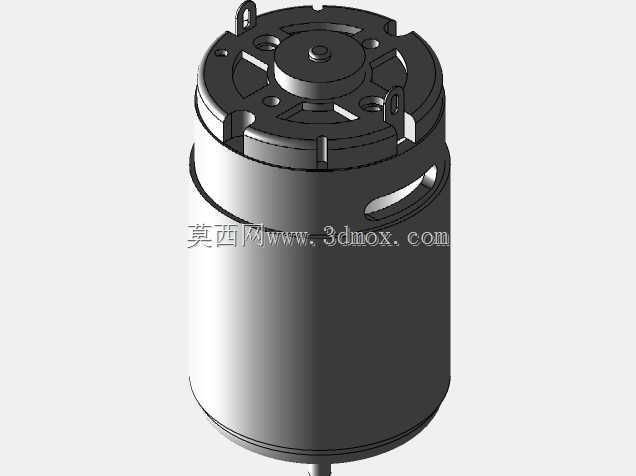

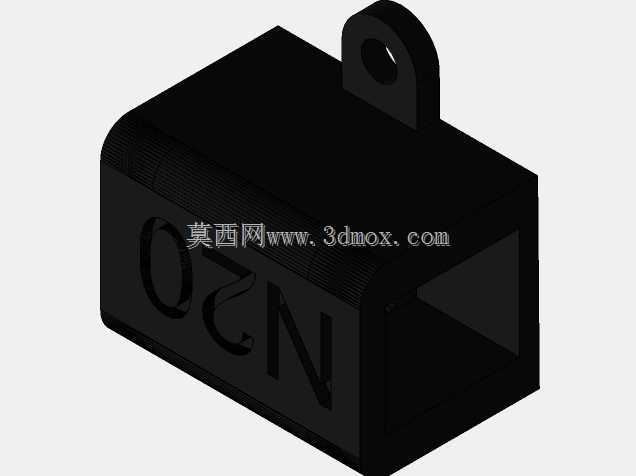

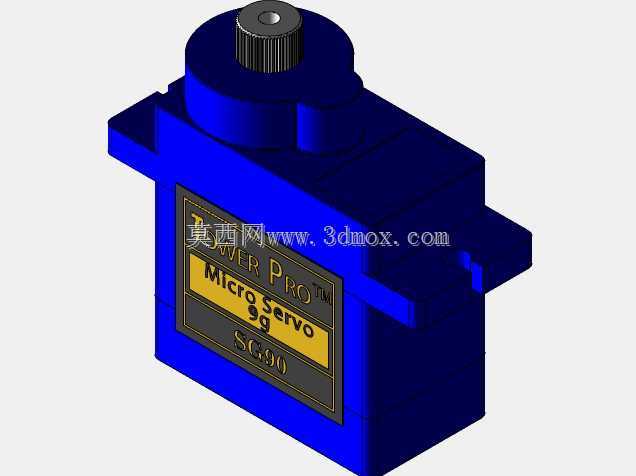

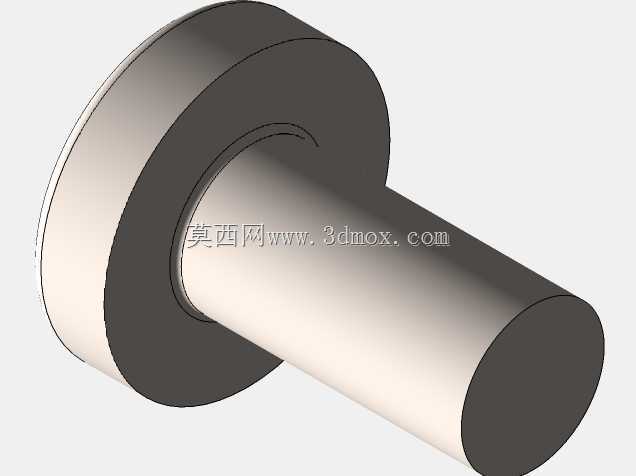

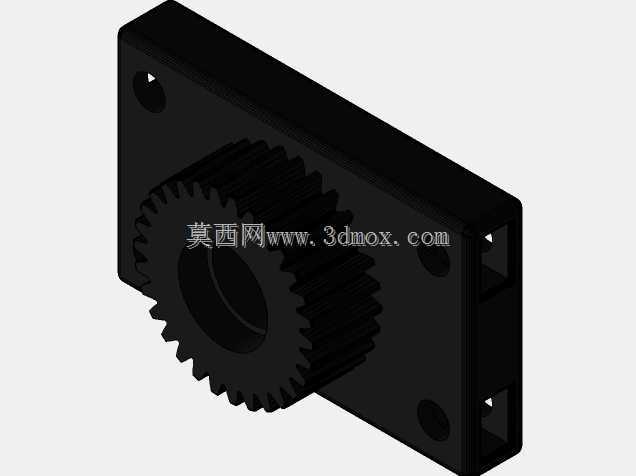

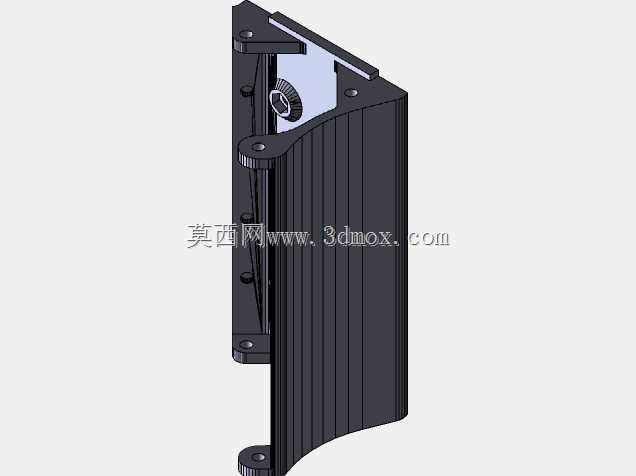

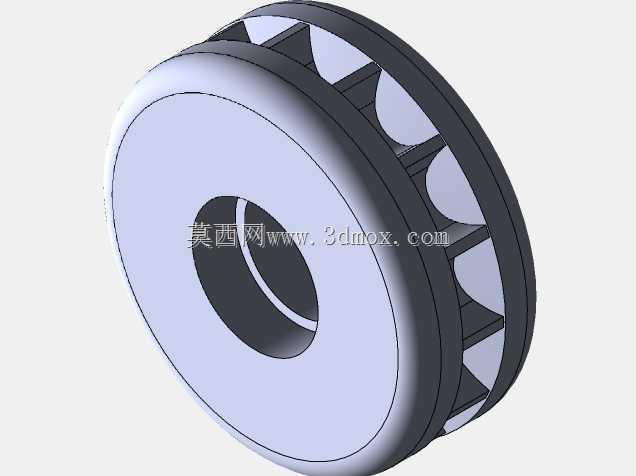

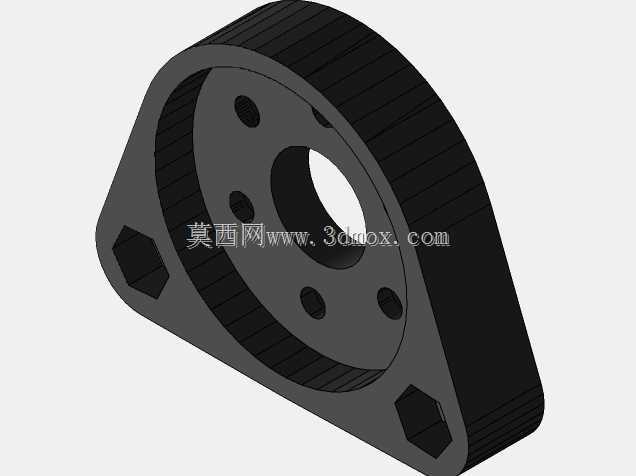

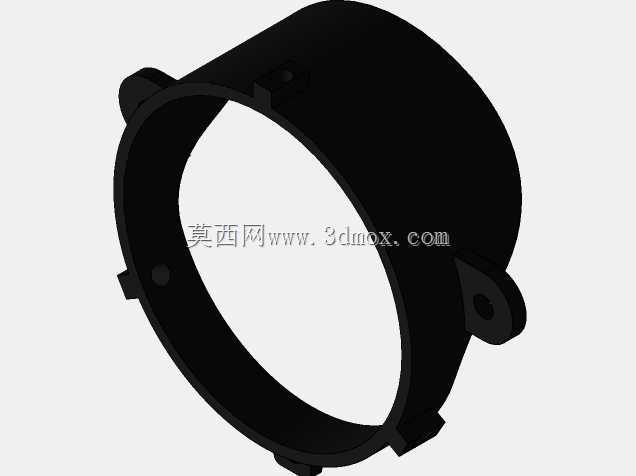

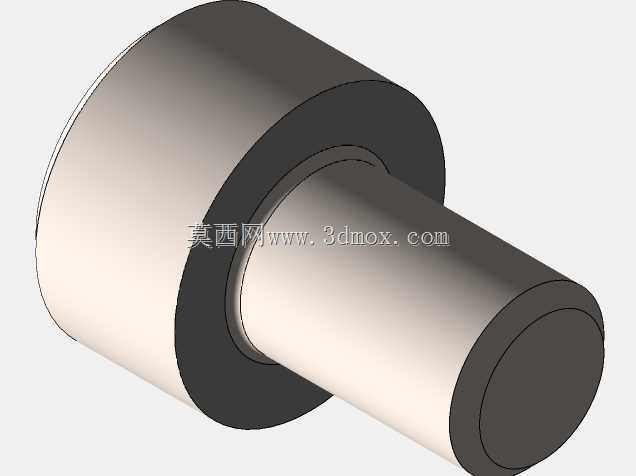

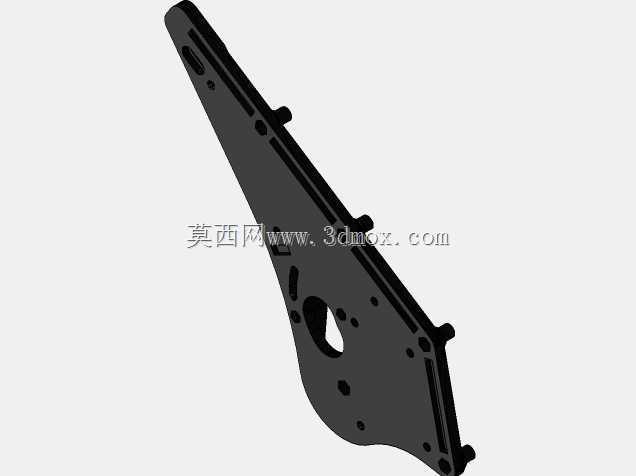

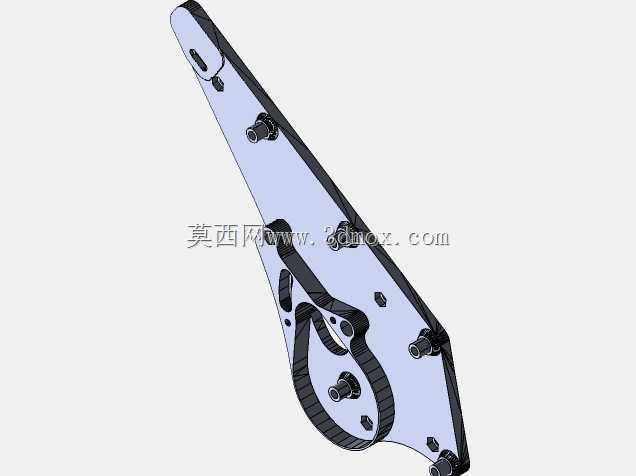

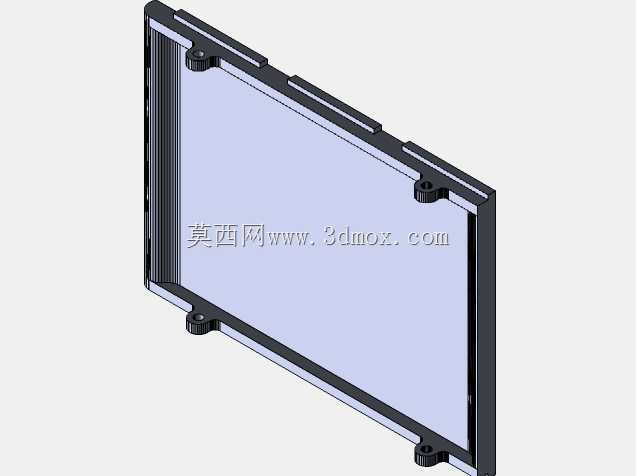

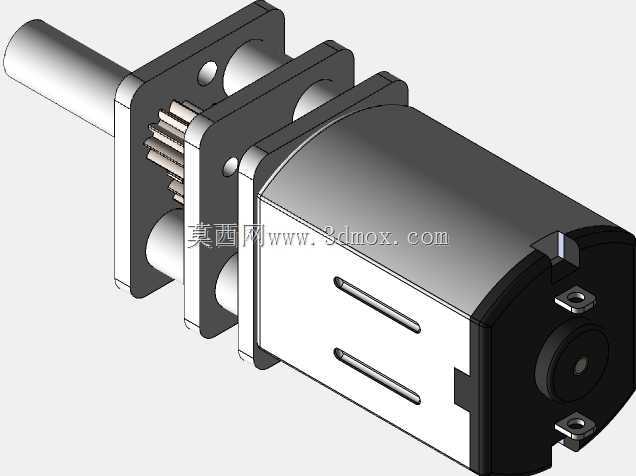

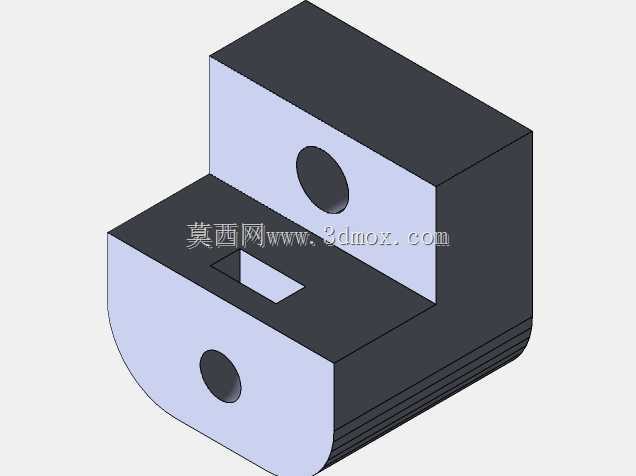

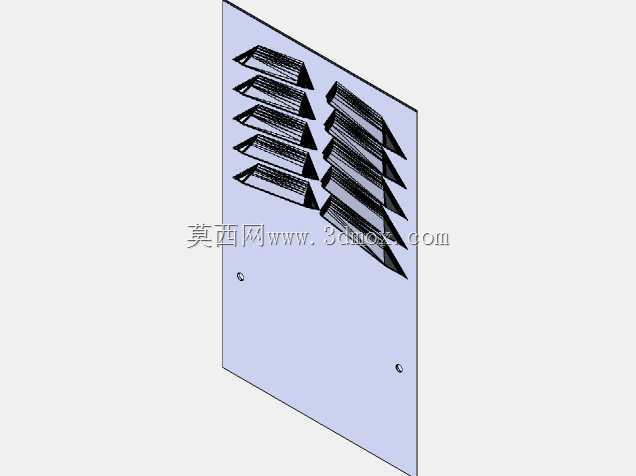

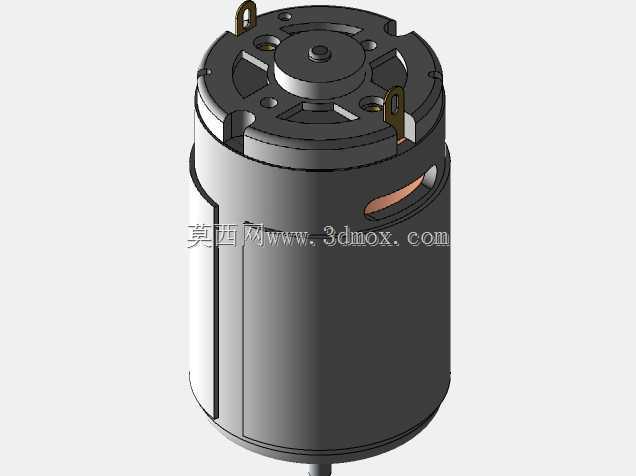

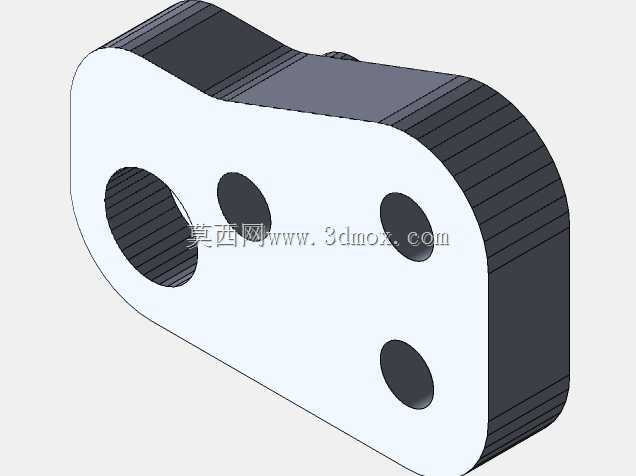

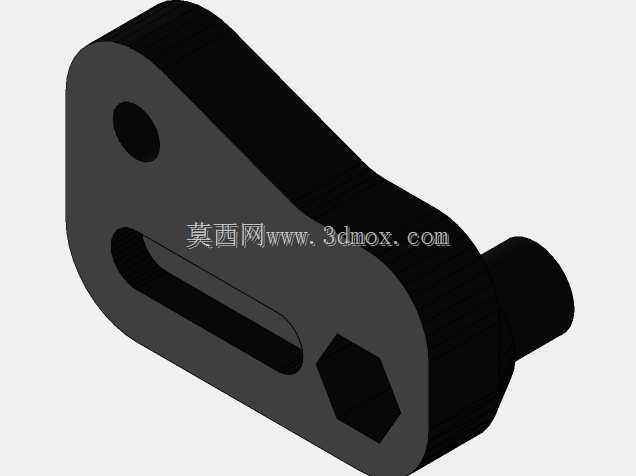

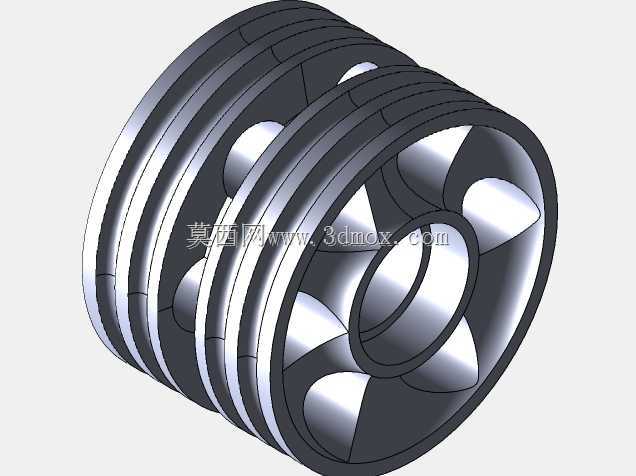

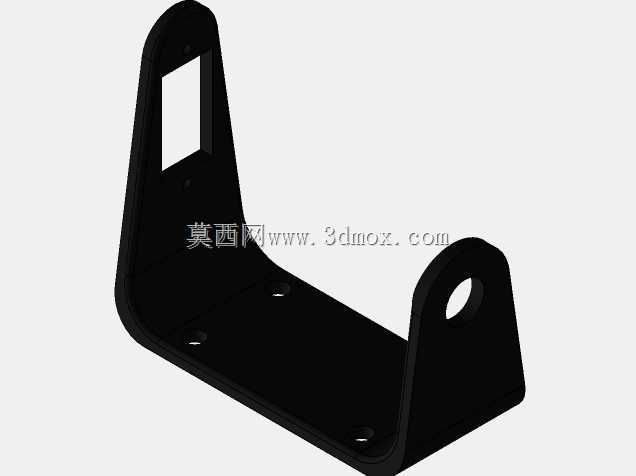

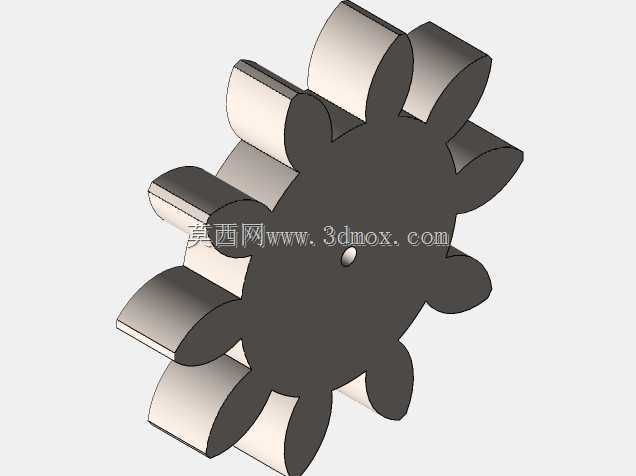

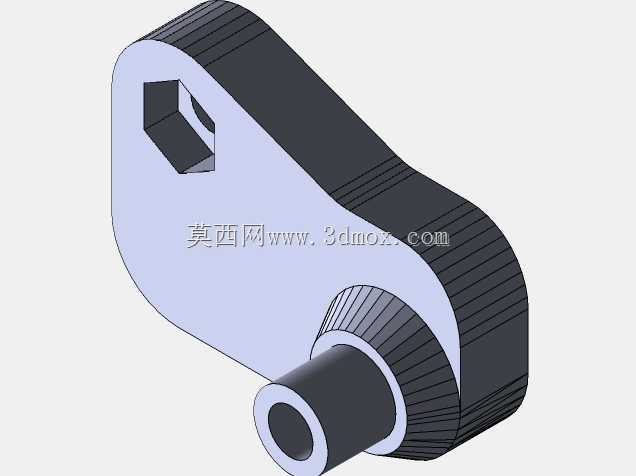

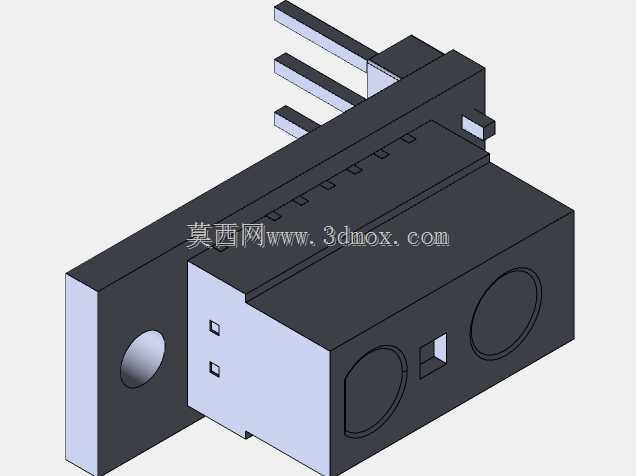

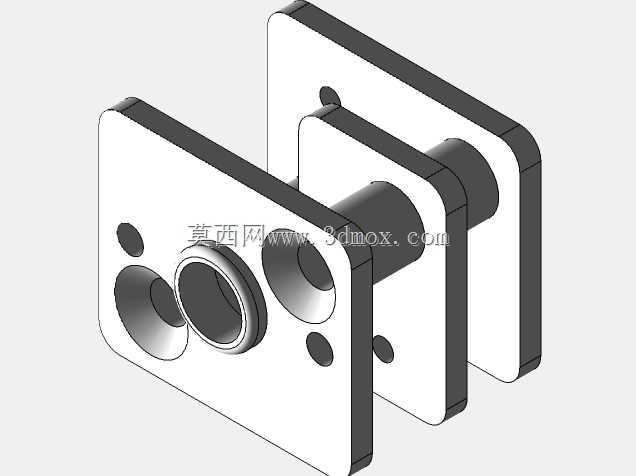

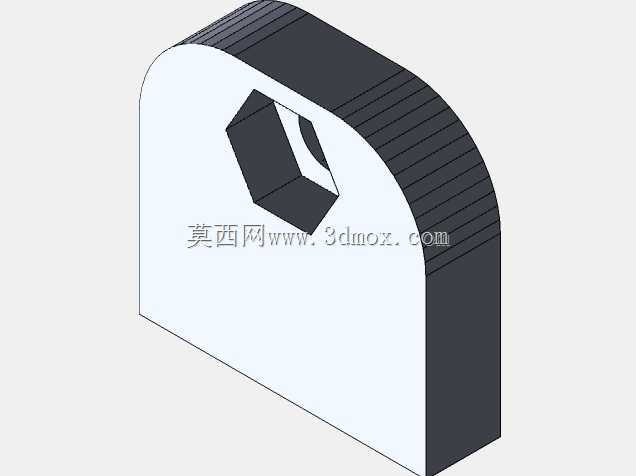

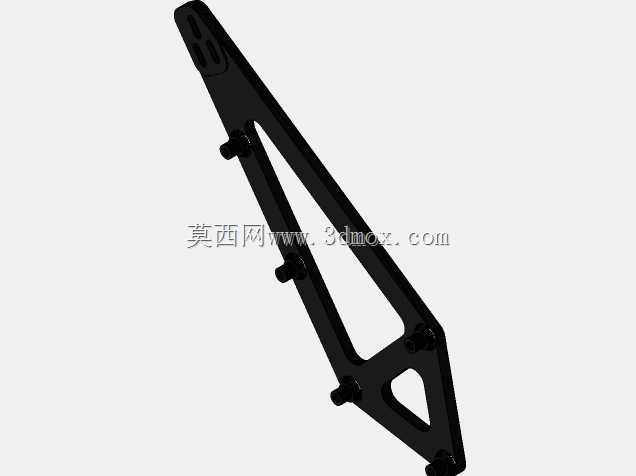

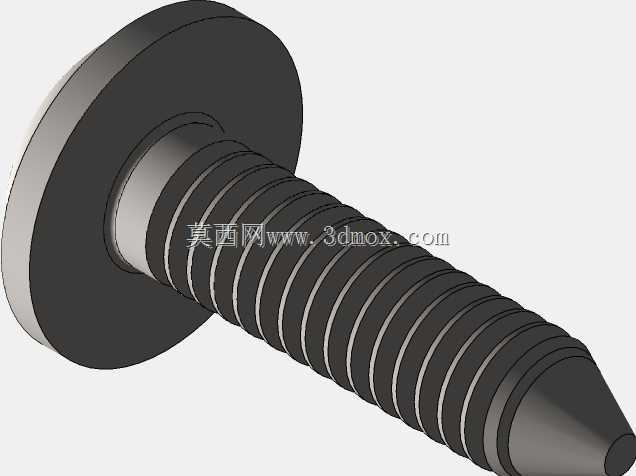

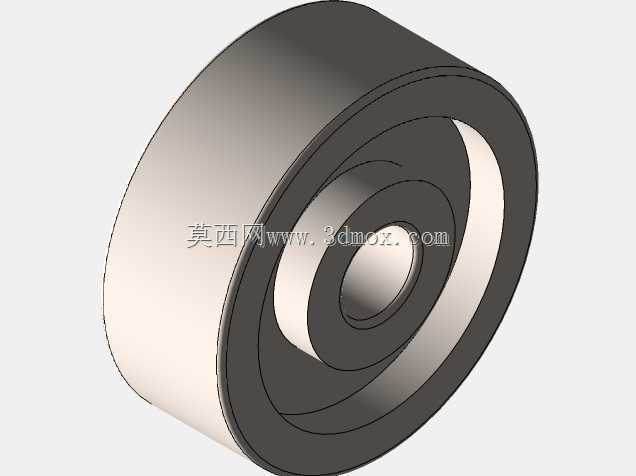

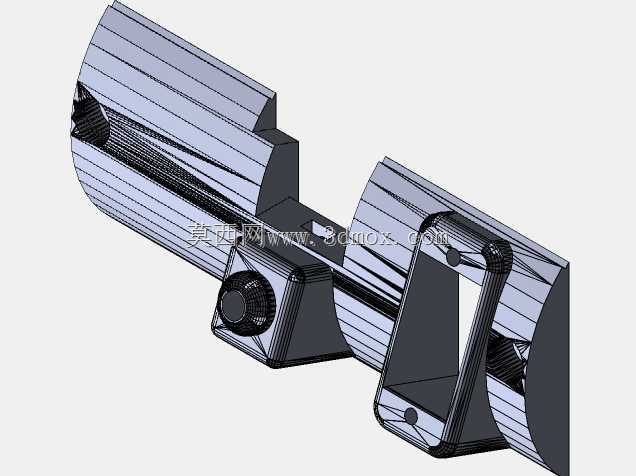

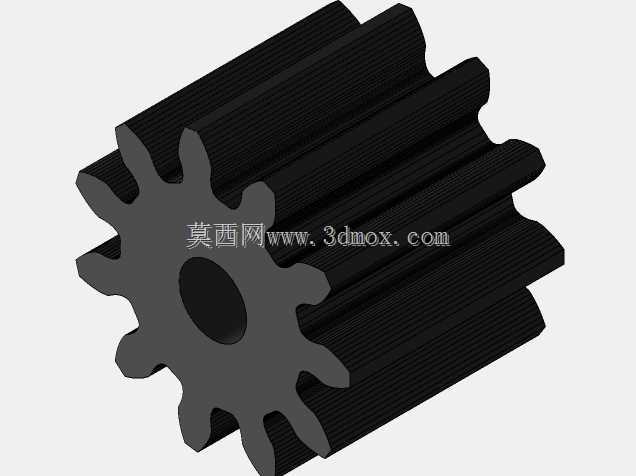

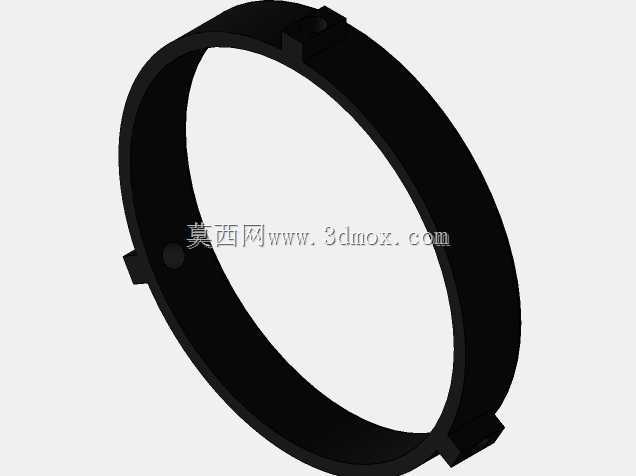

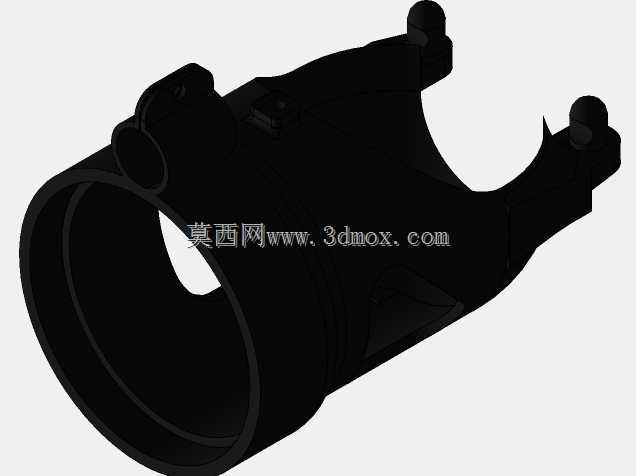

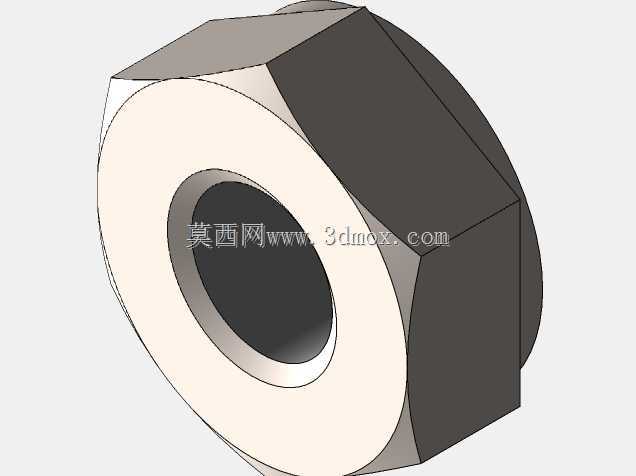

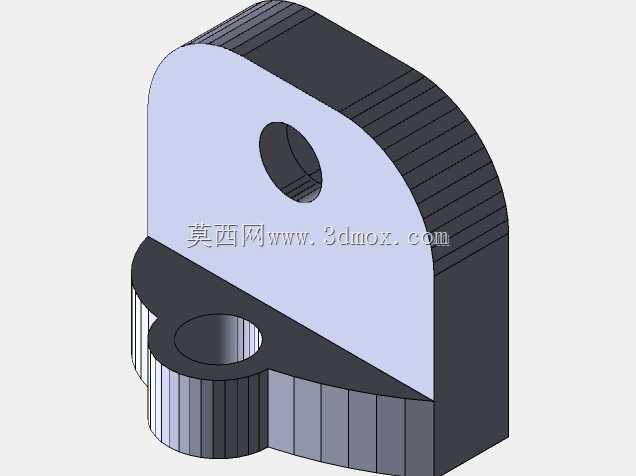

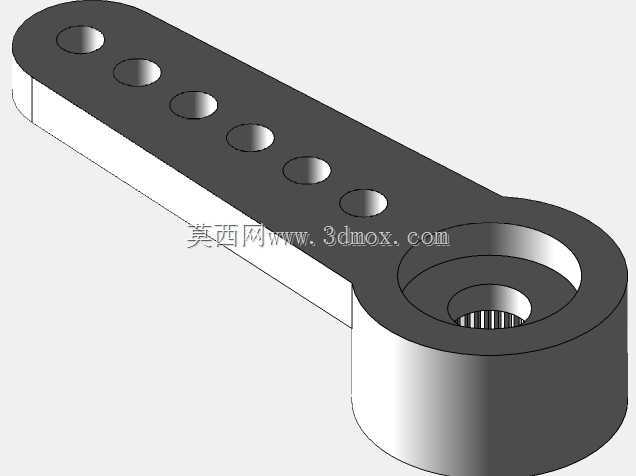

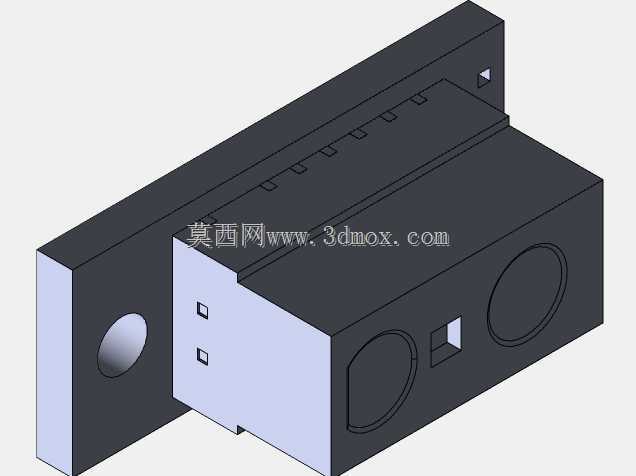

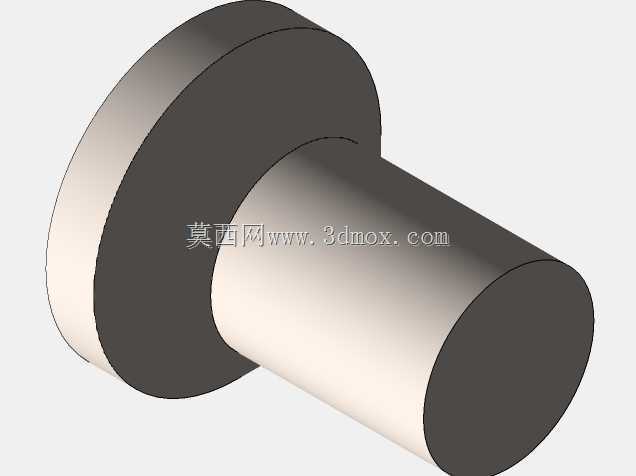

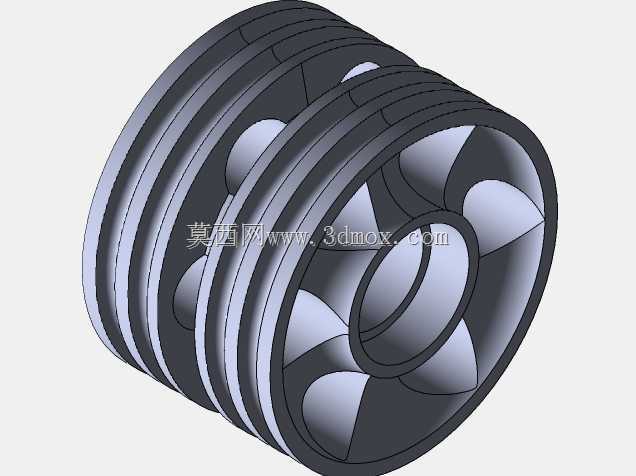

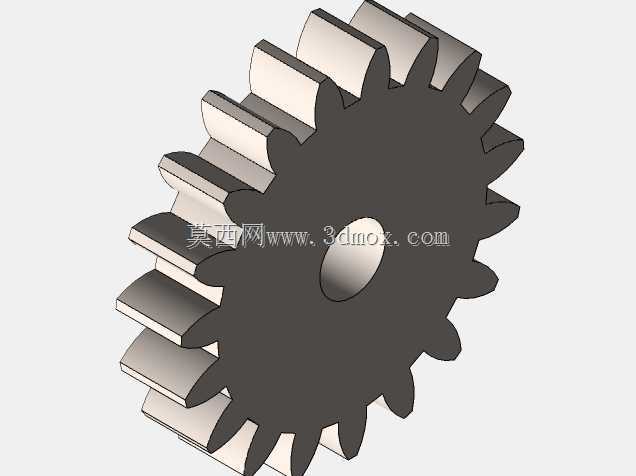

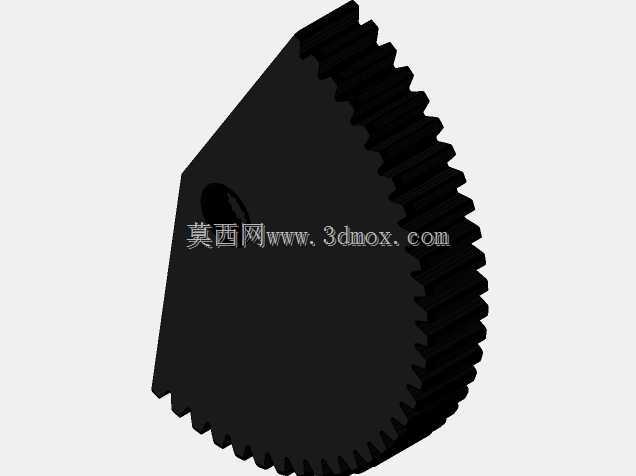

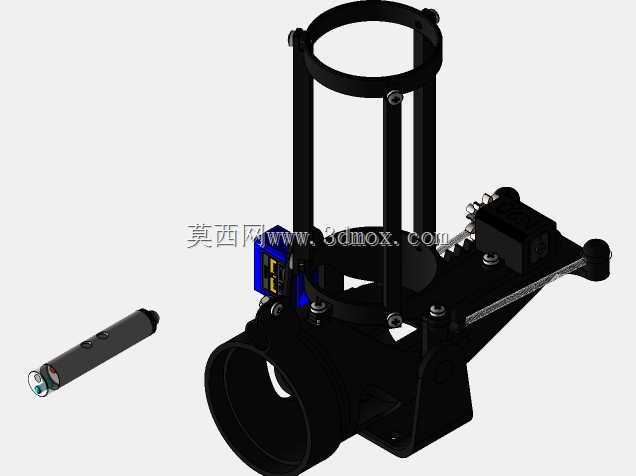

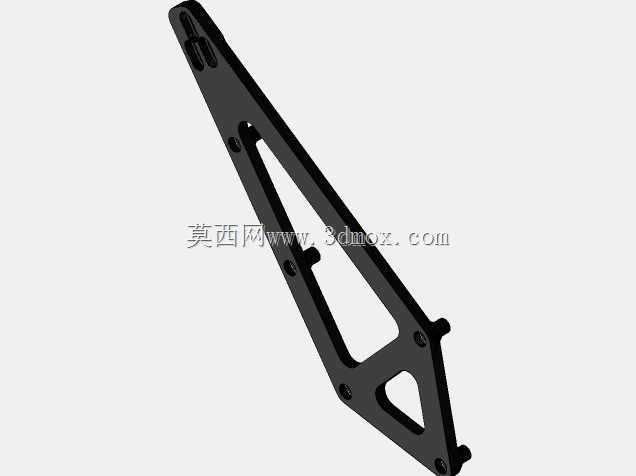

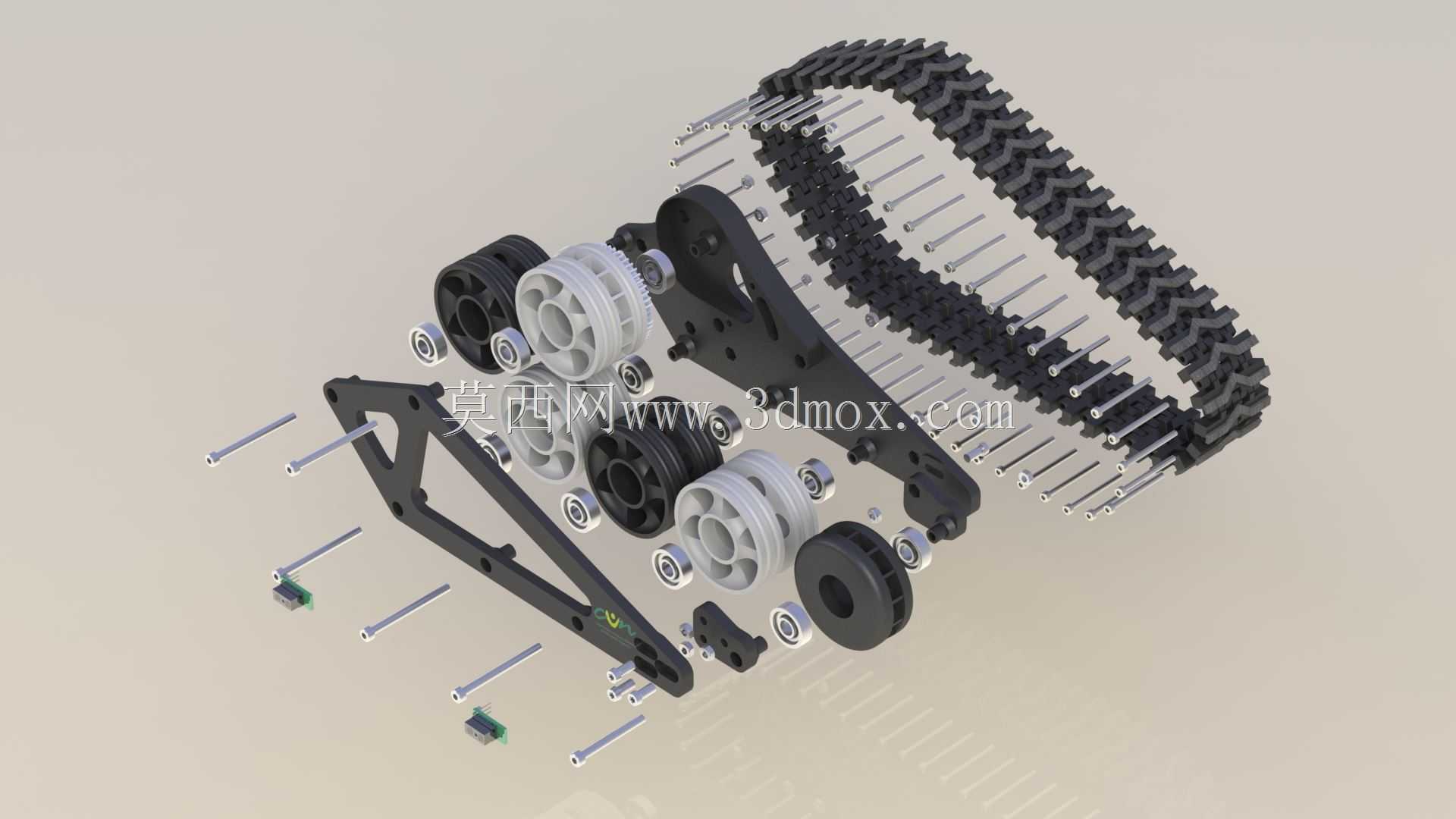

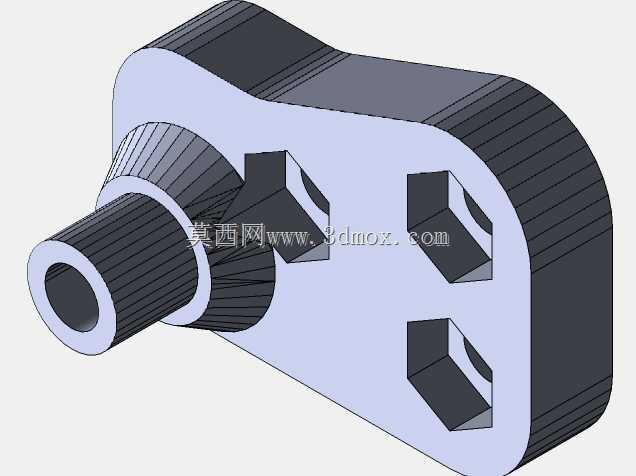

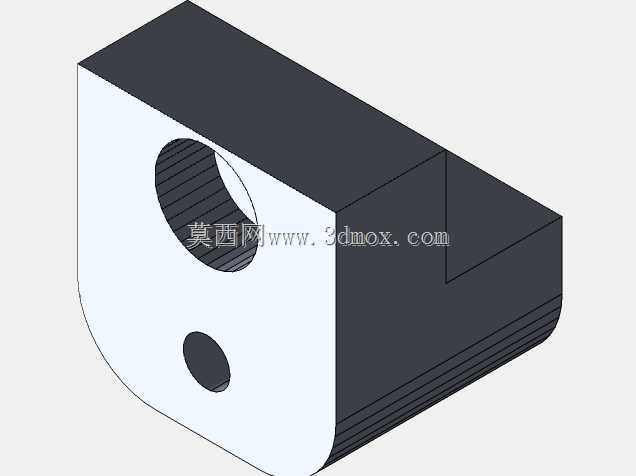

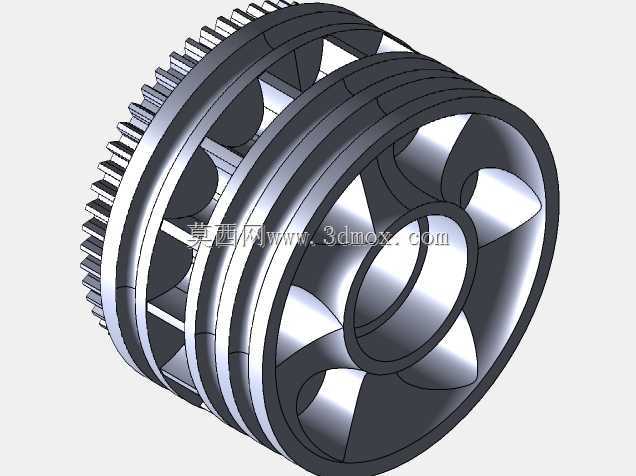

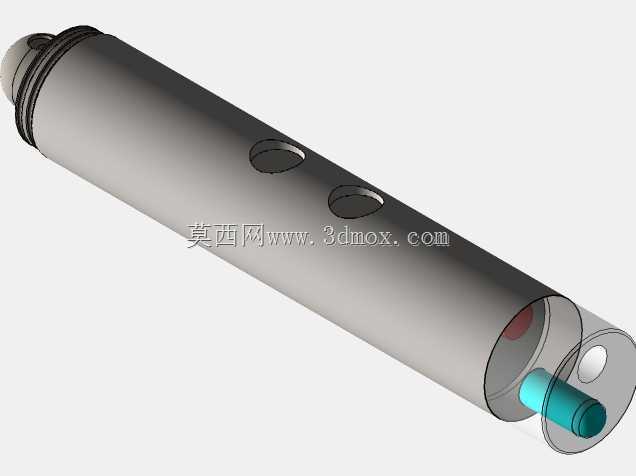

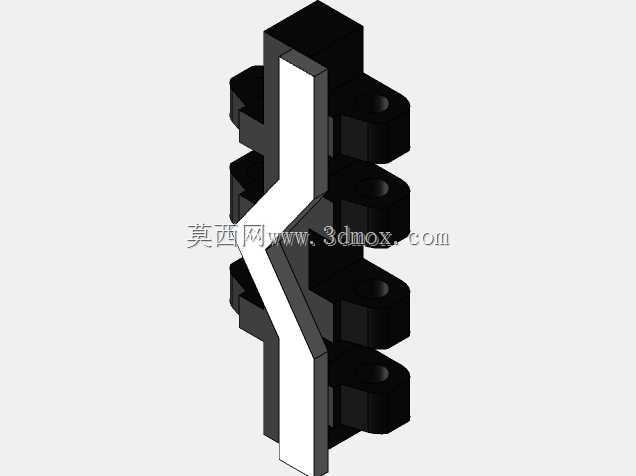

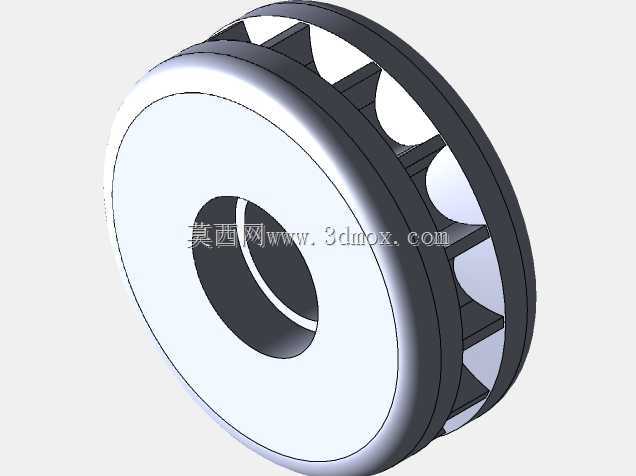

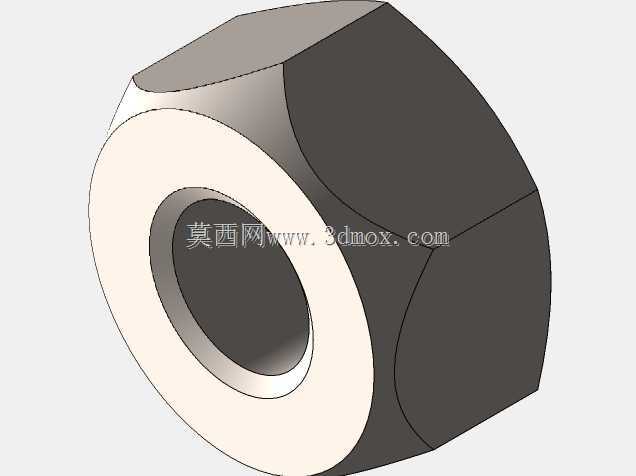

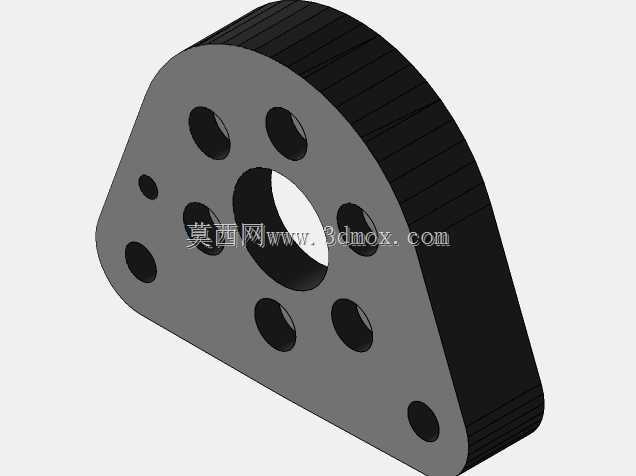

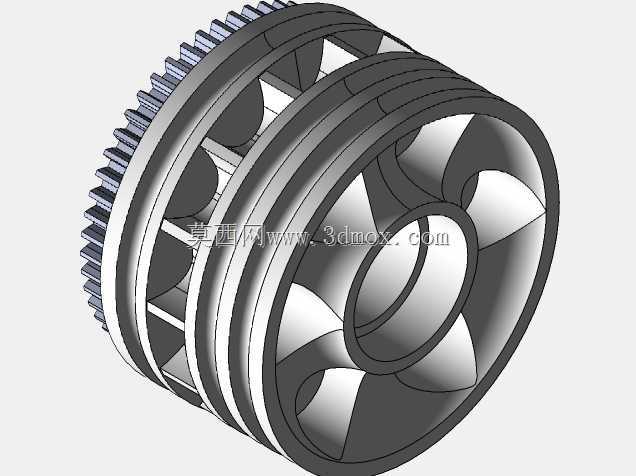

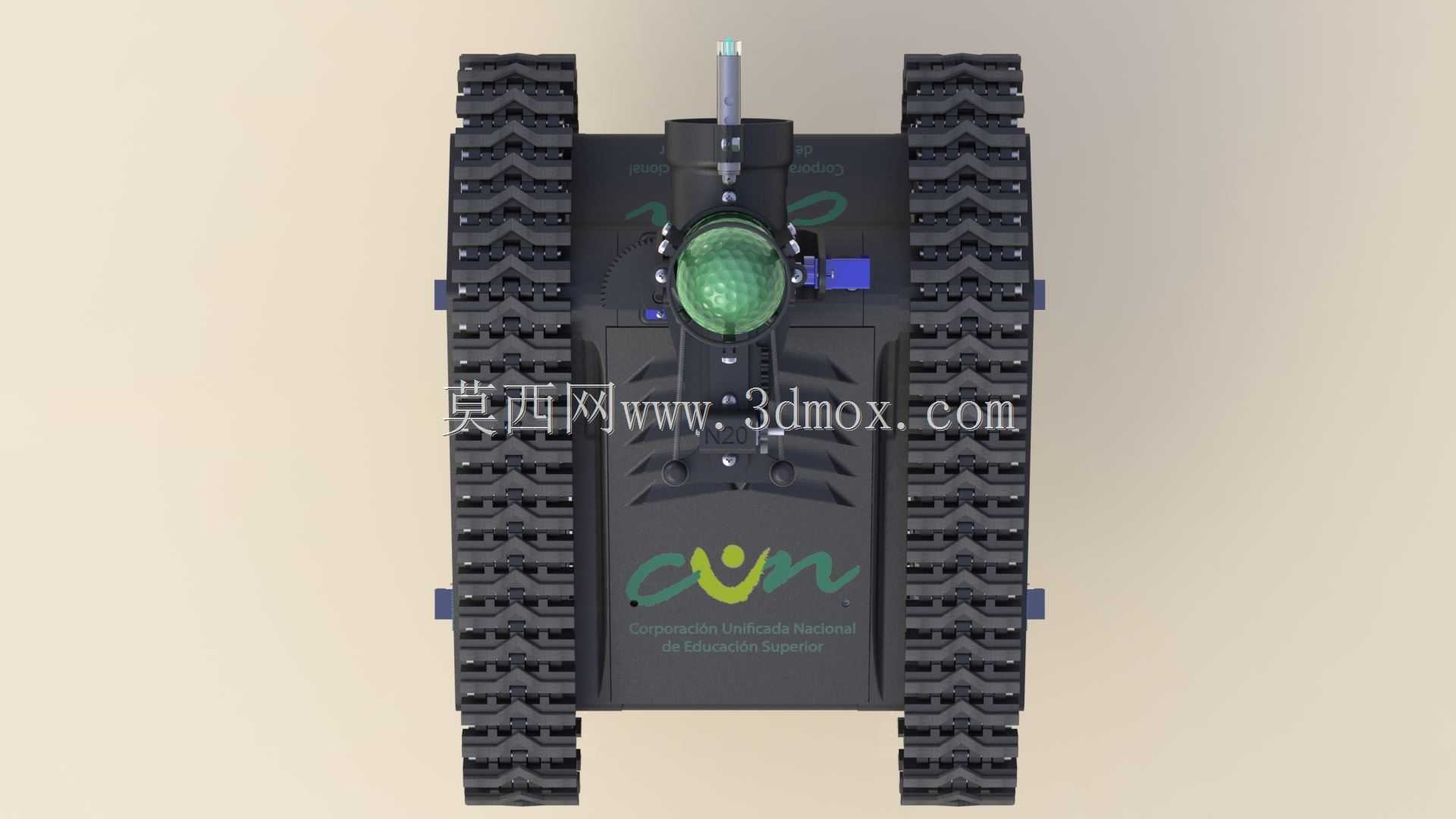

这款履带式遥控球弹发射装置，主要面向科教演示、趣味竞技、创客DIY场景设计，可作为青少年机电教学的实操载体，也可用于小型桌面竞技赛事的改装平台，同时能为特种小型巡检设备的功能拓展提供发射模块的设计参考。装置整体采用履带式移动底盘作为承载基础，履带纹路做了加深防滑处理，能够在桌面、地毯、小幅起伏的粗糙平面上稳定行进，避免轮式结构在非光滑路面打滑的问题，底盘预留了标准的安装孔位，可兼容常规的微型驱动舵机与控制板安装，无需额外打孔改装即可完成核心电控部件的装配。发射模块采用立式管状储弹结构，筒身通过四根金属立柱做框架式固定，既能够直观观察剩余弹量，也能最大程度降低结构自重，储弹管内径与标准高尔夫球尺寸做了适配间隙设计，球弹依靠自重逐颗下落至发射工位，无需额外的拨弹结构即可实现连续供弹，有效减少了传动部件数量，降低了卡弹故障的发生概率。发射管侧置在储弹结构旁，发射触发机构通过微型舵机驱动，可通过遥控信号控制发射时机，发射角度可通过侧边的锁紧旋钮进行小范围调节，能够适配不同距离的目标击打需求。装置侧面预留了电控模块的安装位，可固定电池、遥控接收板等部件，所有走线均设计了对应的走线槽位，避免线缆外露干扰履带行进与发射动作。整体结构的安装边界充分考虑了小型遥控设备的尺寸限制，底盘宽度控制在常规遥控车的通用尺寸范围内，储弹结构高度不会遮挡遥控信号接收，各运动部件之间均预留了足够的安全间隙，不会出现动作干涉问题。设计过程中优先采用模块化拆分思路，将底盘行走模块、储弹供弹模块、发射触发模块、电控安装模块做了独立拆分，每个模块均可单独拆卸更换，方便使用者根据需求改装不同弹力的发射组件，或是更换不同规格的储弹管适配其他尺寸的球状弹射物，兼顾了结构稳定性与改装拓展性。
