SHF8规格8mm线性轨道轴支撑固定座

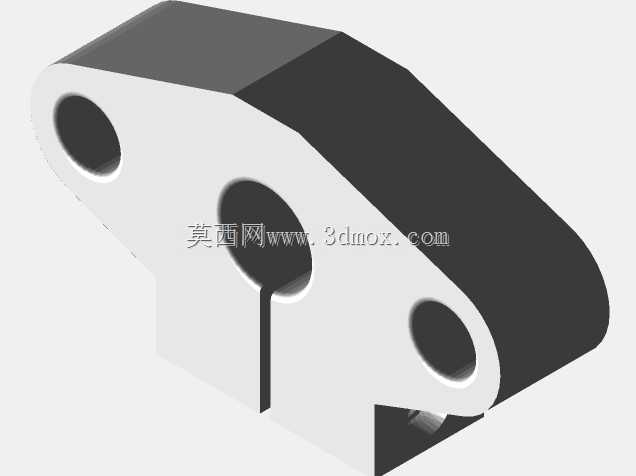

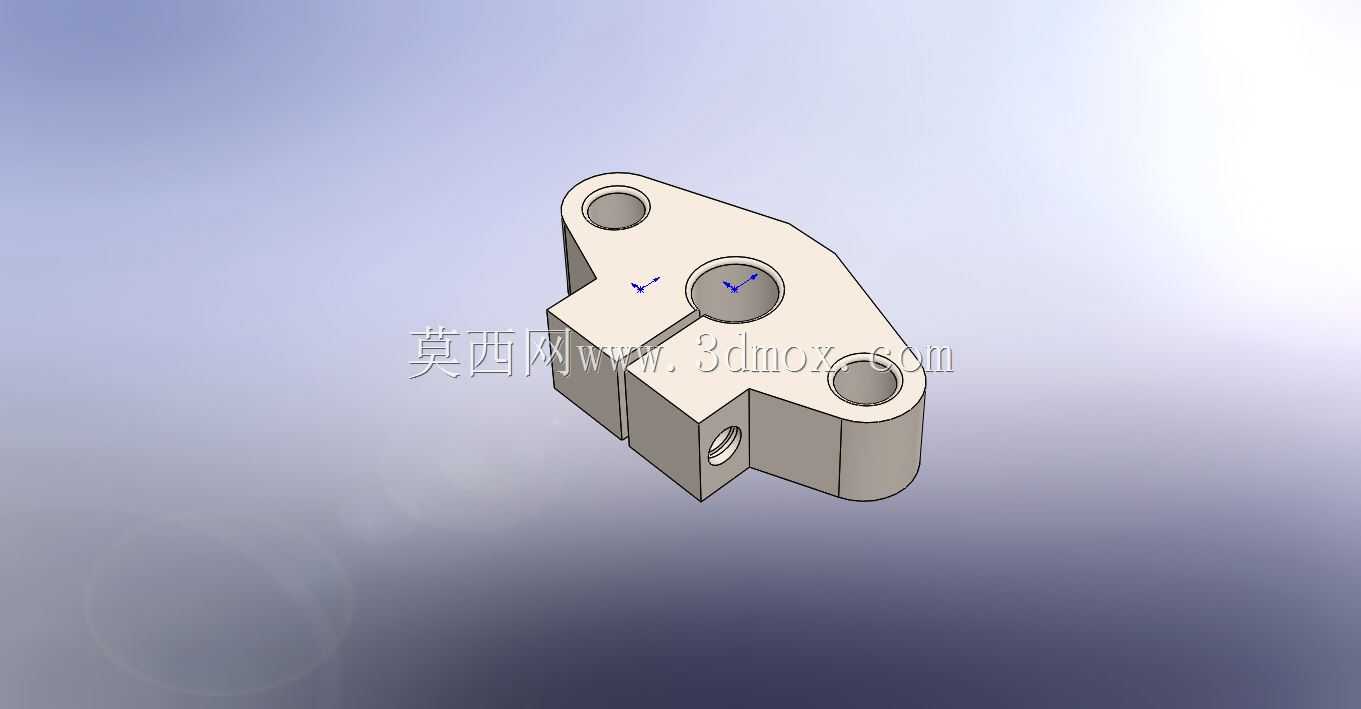

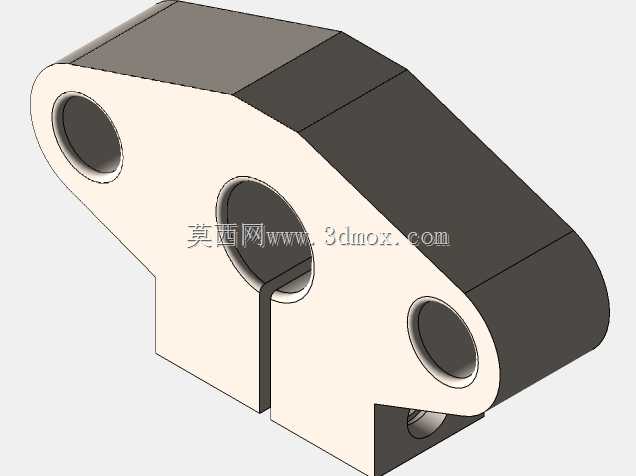

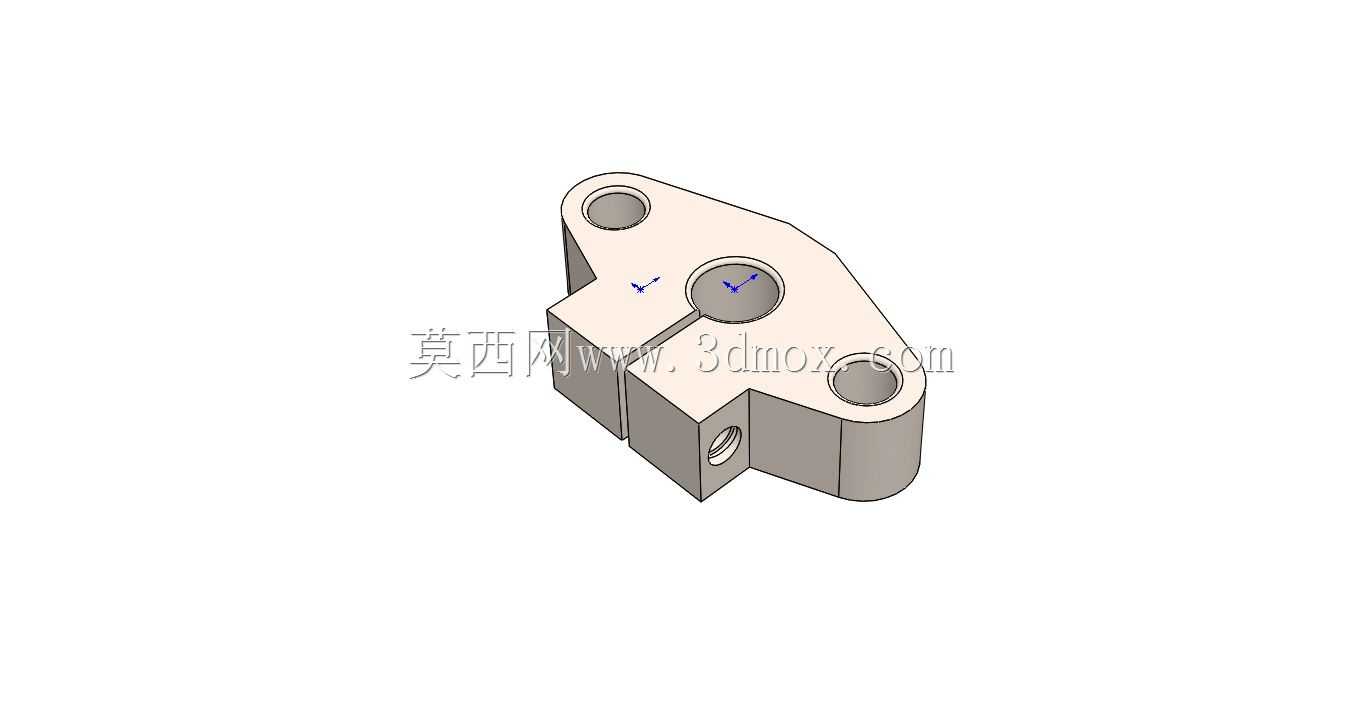

这款SHF8规格的8mm端轴支架，是直线传动系统中专门用于光轴端部固定的支撑类零件，广泛应用于3D打印设备、小型数控雕刻机、桌面级自动化送料机构、精密检测位移滑台、办公自动化打印复印设备等需要搭建直线运动导向结构的场景中，承担着固定线性光轴端部、抵消轴件运行径向载荷、保障光轴同轴度与直线度的核心作用，避免光轴在滑块往复运动过程中出现端部翘曲、震颤、偏移等问题，直接影响整套直线导向机构的运行精度与使用寿命。

从功能特性来看，该支架采用铝合金材质经数控加工成型，材质本身具备重量轻、防锈性能优异、结构强度充足的特点，能够在满足支撑刚性要求的前提下，尽可能降低整套运动机构的自重，减少运动负载。支架主体采用异形轮廓设计，三个安装孔呈三角分布结构，安装后可形成稳定的三角支撑受力结构，相比双孔固定的支座拥有更强的抗扭转、抗径向偏移能力，能够承受光轴传递的多方向载荷，适配水平安装、垂直安装、倾斜安装等多种安装姿态的光轴固定需求。中心的轴孔为精准的8mm内径设计，与同规格线性光轴采用间隙配合公差，既可以保证光轴穿入安装时的顺畅度，又能尽可能减小配合间隙，避免光轴固定后出现旷量。侧面设置的紧定螺纹孔，可通过紧定螺钉从侧部顶紧穿入的光轴外壁，实现光轴与支架的刚性锁固，防止光轴在长期往复受力过程中出现轴向窜动。

在设计思路上，这款支架充分考虑了紧凑型安装场景的空间限制，整体轮廓做了切边、圆角优化处理，没有多余的外凸结构，能够在狭小的设备安装空间内完成布置，不会与周边的运动部件、线束、其他结构件产生干涉。三个安装孔的孔位间距经过精准核算，既保证了安装后的连接强度，又尽可能缩小了支架的整体占用面积，适配小型化、轻量化设备的设计需求。支架的安装接触面经过精铣加工，平面度控制在合理公差范围内，安装后能够与设备安装基面完全贴合，避免因接触面不平导致支架安装倾斜，进而影响光轴的平行度与直线度。

从安装边界来看，该支架的整体厚度适配8mm光轴的常规支撑需求，安装时可通过M3或M4规格的螺钉穿过三个安装孔将其固定在设备的安装基板或型材框架上，安装前需要保证安装基面的平面度符合要求，同时校准支架轴孔与对应另一支座轴孔的同轴度，避免光轴穿入后出现别劲、卡滞的问题，影响后续滑块的顺畅运行。支架的轴孔深度经过合理设计，既能够为光轴端部提供足够的支撑长度，保证受力均匀，又不会过度占用光轴的有效行程，能够最大化利用光轴的可用运动长度，提升整套直线运动机构的行程利用率。
