3D打印机无柄挤出送料机构设计

该机构是面向桌面级熔融沉积型3D打印设备开发的无柄挤出送料组件，核心应用于消费级、小型商用FDM3D打印机的耗材推送作业场景，承担将固态丝状耗材稳定输送至热端熔融腔的核心功能，直接决定打印过程中耗材进给的精度与出料连续性，是影响打印成品层纹质量、尺寸精度的核心功能部件。

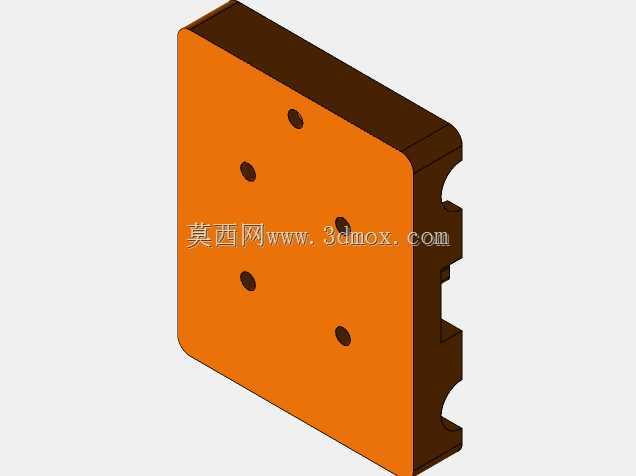

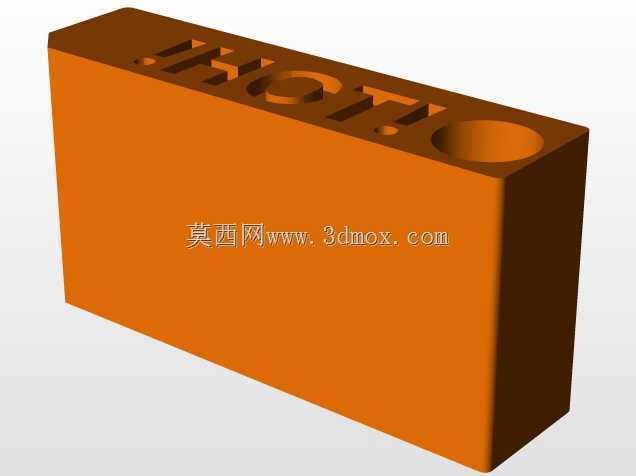

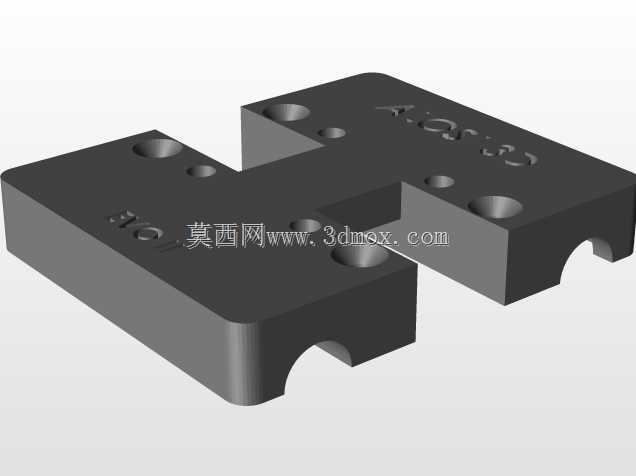

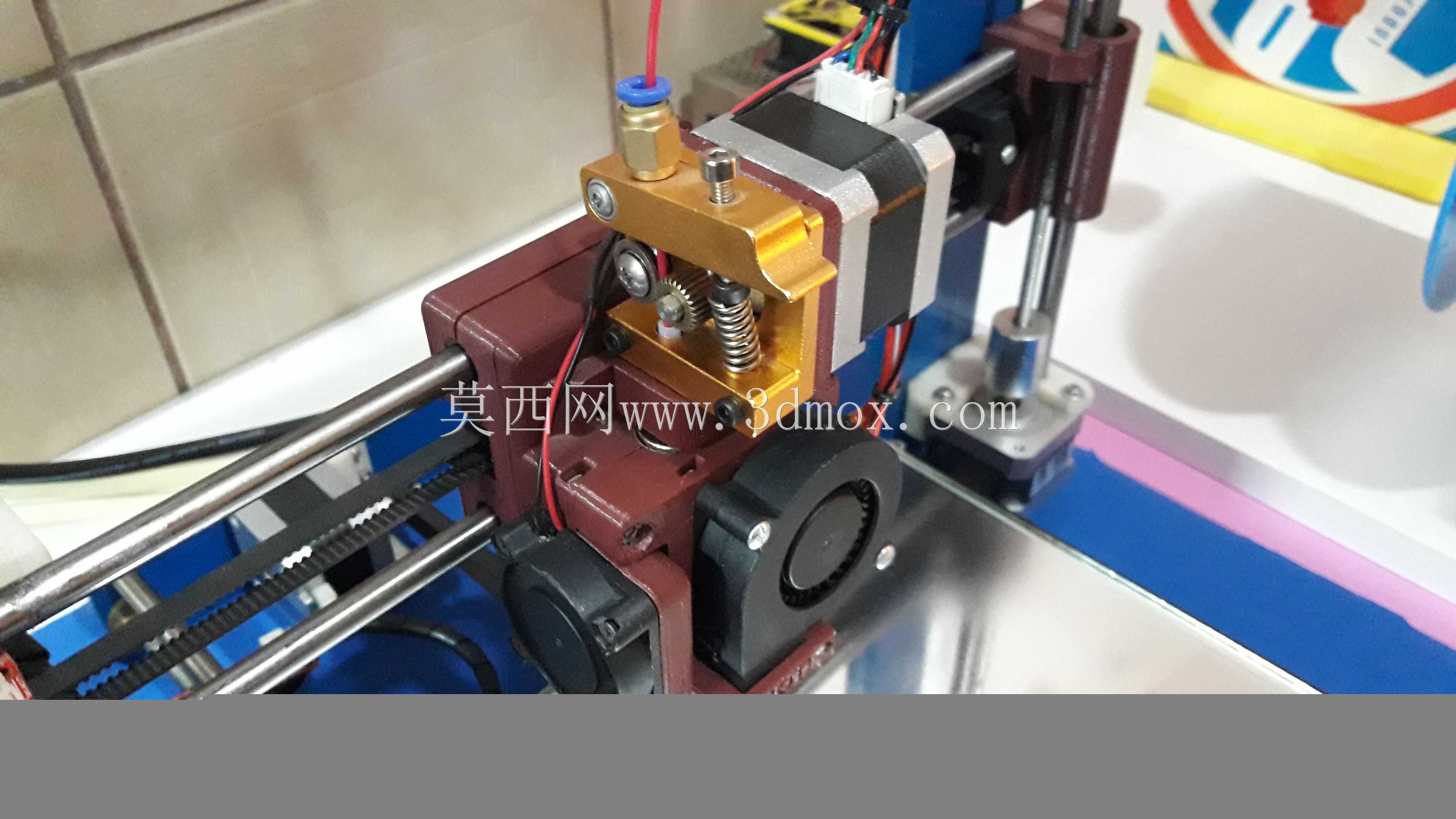

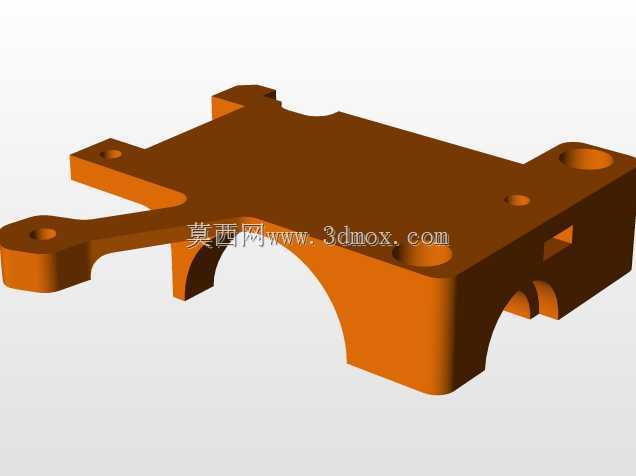

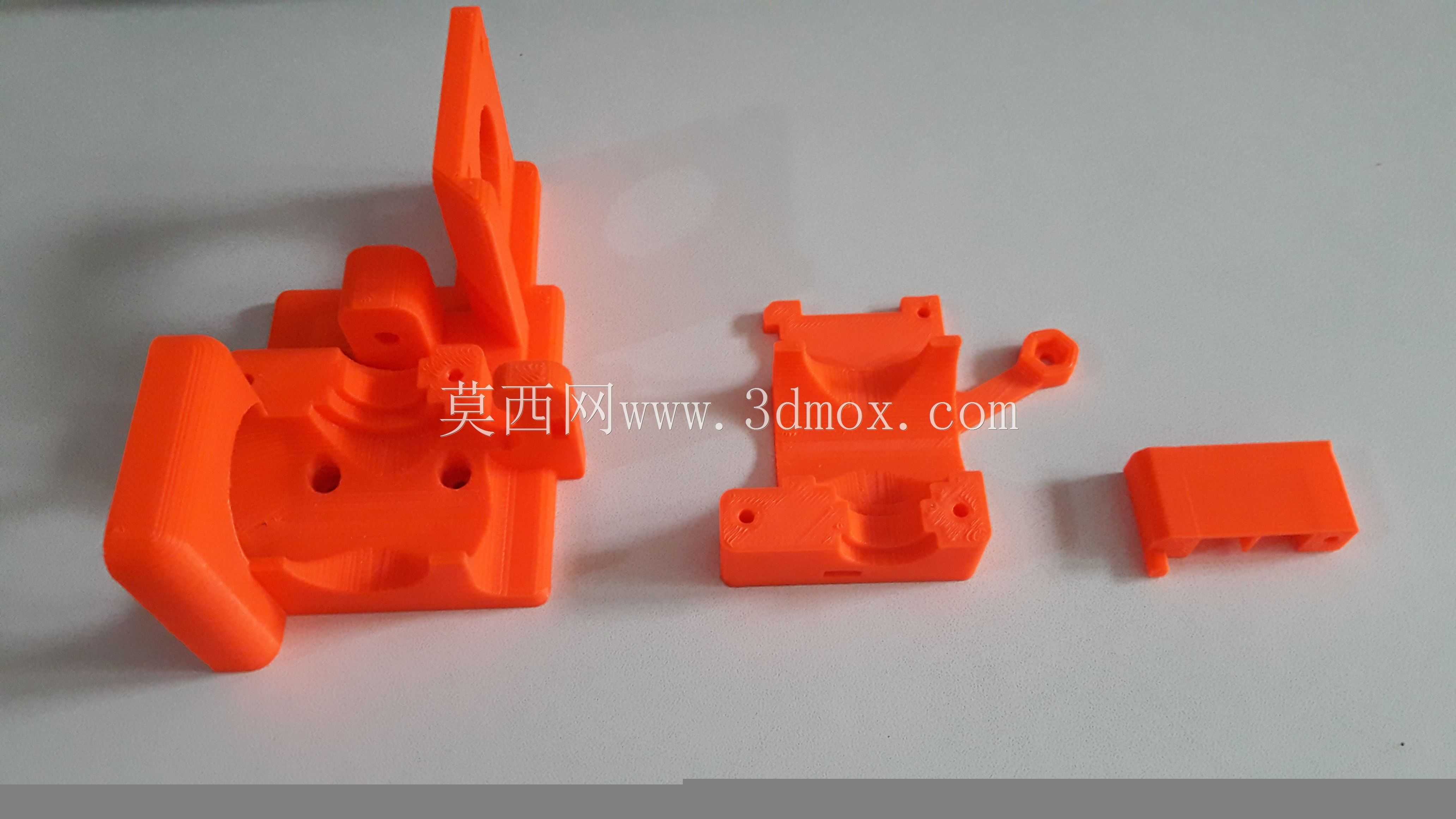

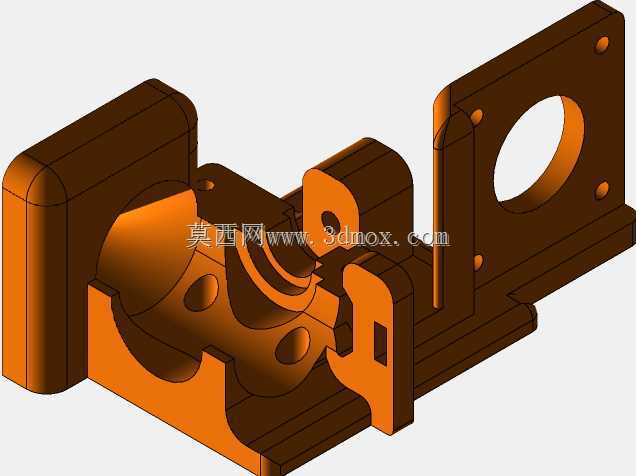

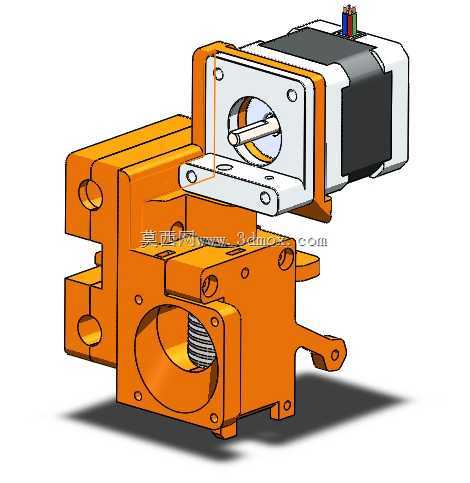

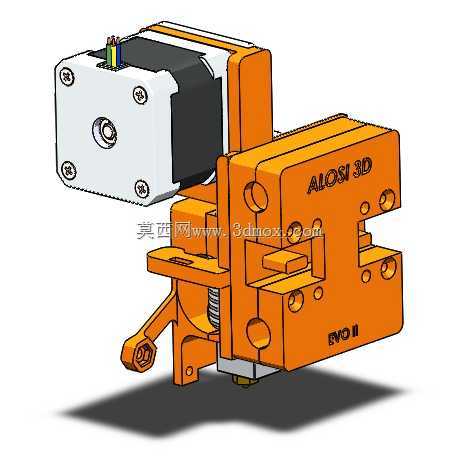

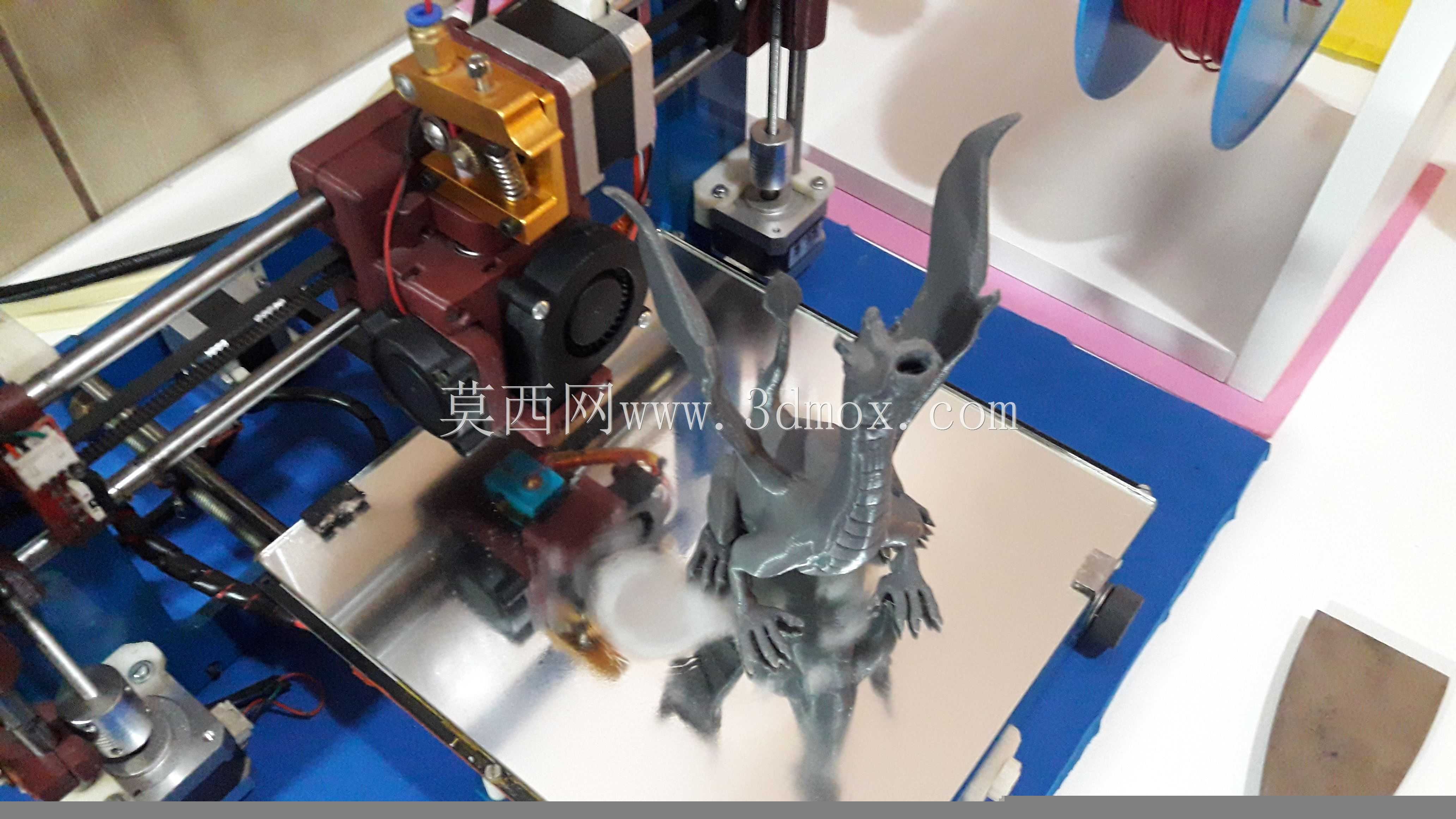

从功能特性来看，该机构采用一体化橙色主体基座作为承载核心，基座集成了耗材导向通道、齿轮安装位、散热风道预留结构与快装定位接口，搭配侧装式步进驱动单元提供送料扭矩，通过减速齿轮组将电机转动转化为耗材的直线推送力，无外置调节手柄的紧凑设计能够大幅缩减挤出头整体的横向占用空间，适配近程挤出的安装布局，有效降低送料路径长度，提升柔性耗材如TPU、TPE等材料的进给稳定性，减少耗材弯折、堵头的故障概率。基座上预留的多组安装孔位可兼容E3D V6系列热端的安装匹配，同时预留了40mm直径挤出散热风扇、50mm×15mm规格层冷风扇的安装位，无需额外加工转接件即可完成散热系统的装配，能够同时为热端冷端段提供散热保障，避免耗材提前熔融软化导致的送料打滑问题，也能为刚挤出的熔融耗材提供快速冷却定型的气流，提升悬垂结构、小角度坡面的打印成型质量。

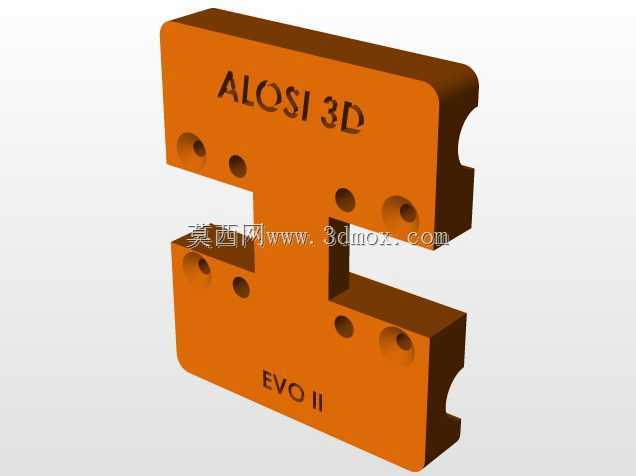

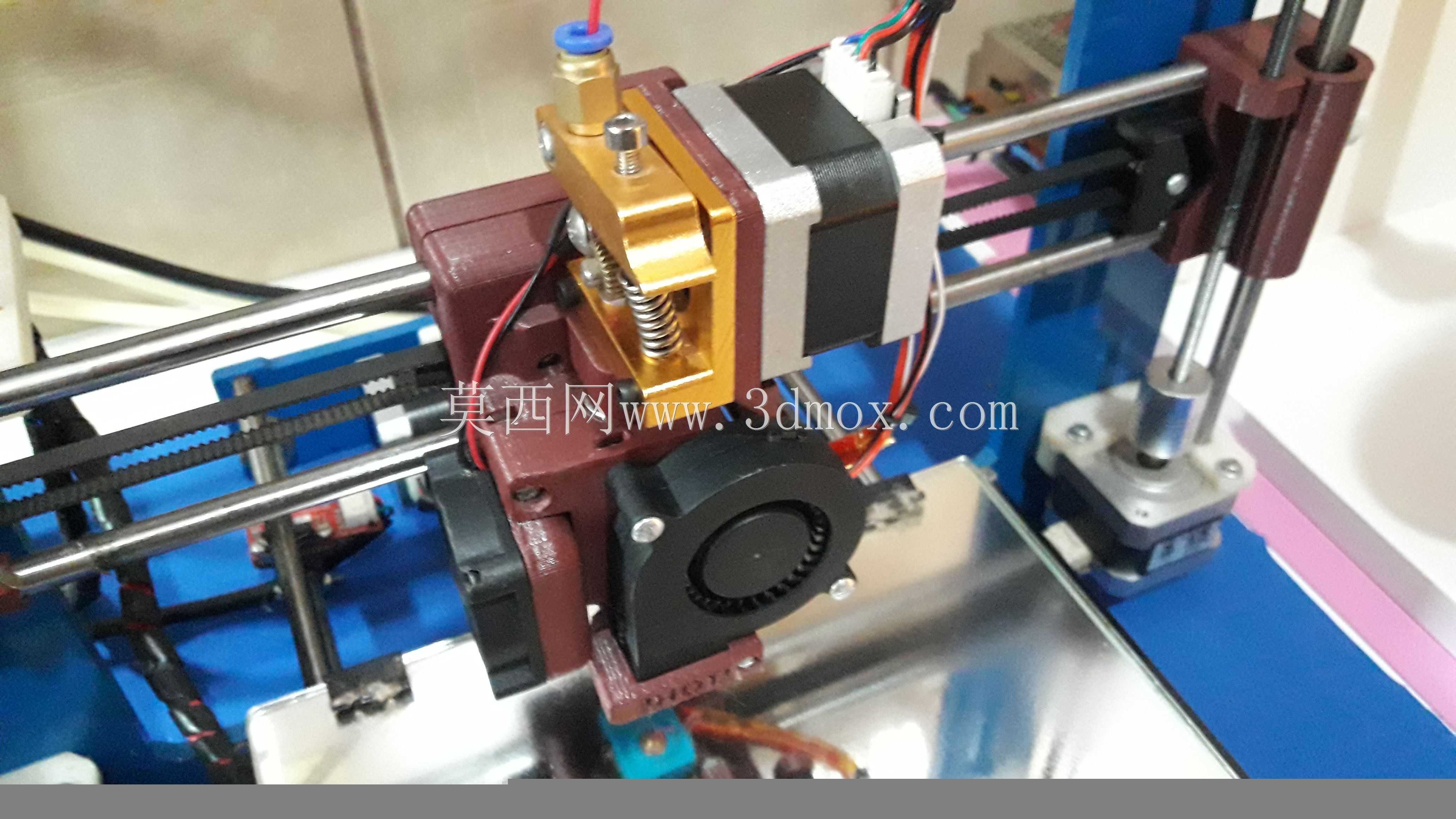

设计思路上，该机构摒弃了传统挤出机外置压力调节手柄的结构，将耗材压紧力调节结构内置整合到基座内部，既减少了外部突出结构带来的打印干涉风险，也让整体外观更加规整简洁。基座采用对称式安装孔布局，能够同时适配左侧、右侧不同安装方向的机架固定需求，无需重新设计镜像版本零件即可满足不同机型的装配要求。从安装边界来看，该机构整体横向宽度控制在65mm以内，纵向深度不超过70mm，竖直方向安装高度约82mm，安装孔位采用标准20mm间距的孔位设计，能够直接适配市面上主流的Openbuilds铝型材机架、i3结构打印机的X轴滑台安装位，不需要对原有设备的运动结构进行大幅改造即可完成替换升级。耗材通道采用直径2mm的高精度导向孔，适配1.75mm直径的标准3D打印耗材，通道内壁做了顺滑过渡处理，减少耗材进给过程中的摩擦阻力，送料齿轮采用带齿纹的金属驱动轮，能够增大与耗材表面的摩擦力，即使在高速打印的大流量进给工况下，也能避免耗材打滑导致的出料不足、断料等问题，整体结构兼顾了安装便捷性、使用稳定性与场景适配性，能够满足日常打印作业中不同耗材、不同打印速度下的送料需求。
