改装电助力公路自行车三维结构设计

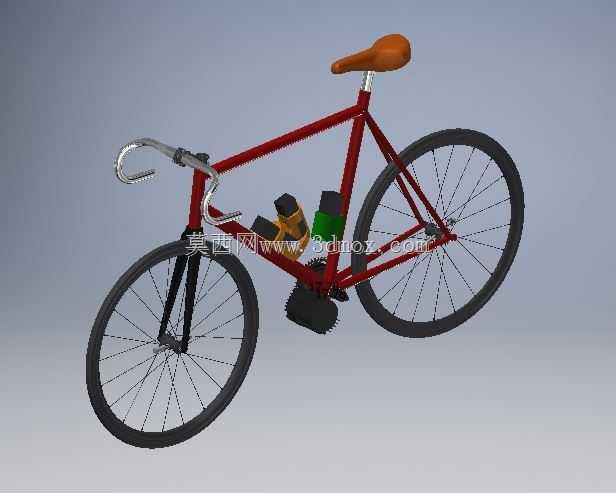

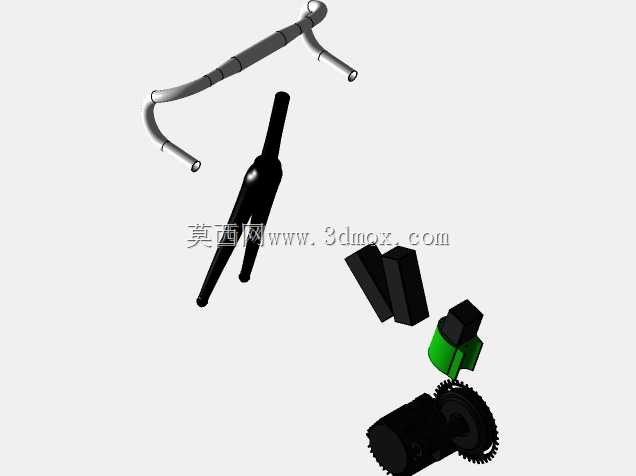

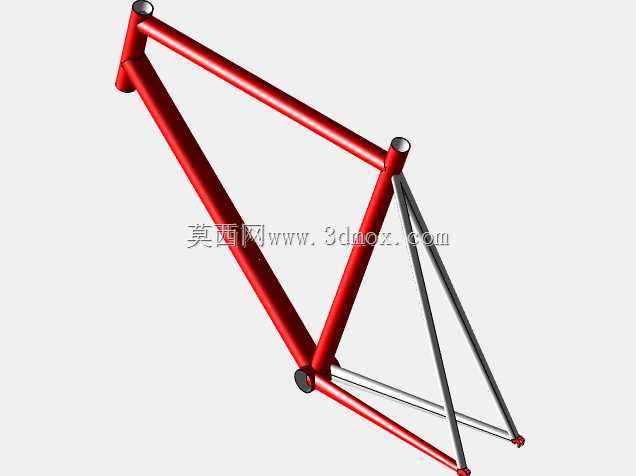

这款改装电助力公路自行车，面向城市长距离通勤、近郊休闲骑行场景打造，解决传统公路车长距离骑行体力消耗过大、爬坡费力的痛点，在保留经典公路车轻量化、高传动效率优势的基础上，集成电助力驱动系统，兼顾骑行运动感与省力代步的实用属性。整车以经典钻石型公路车车架为基础载体，车架采用高刚性管材构型，保留公路车低风阻骑行姿态的几何设定，上管水平延伸、后下叉短距设计保障踩踏发力的直接传导，前叉采用刚性直叉结构，兼顾转向精准度与路感反馈。驱动系统保留传统公路车的曲柄牙盘、链条飞轮传动结构，可在纯人力骑行、电助力骑行两种模式间无缝切换，纯人力模式下骑行阻力与传统公路车无明显差异，满足运动骑行的锻炼需求；电助力模式下可根据骑行踩踏力度自动匹配助力输出，适配平路巡航、爬坡等不同路况的动力需求。供电模块采用LiPo电池组，电池架通过3D打印工艺定制成型，安装位置选择车架下管与立管的衔接三角区域，该位置处于整车重心偏低的中心区域，不会破坏整车的重量平衡，避免骑行时出现头重脚轻或侧向偏移的操控问题；电池架采用贴合管材弧度的包覆式固定结构，无需对原有车架进行打孔焊接改造，通过绑带与卡扣即可完成固定，安装边界完全适配原有车架的管径与安装空间，不会与牙盘转动、前轮转向、脚踏摆动的运动行程产生干涉。车把采用经典公路车弯把设计，保留下把位低风阻骑行姿势、上把位放松巡航姿势的多握位适配，刹车与变速手柄安装位置符合人体工学，骑行过程中无需大幅移动手部即可完成操控。鞍座采用窄型运动坐垫，适配公路车骑行时的腿部摆动幅度，减少大腿内侧的摩擦。轮组采用高刚性公路车轮组，细胎设计降低滚动阻力，辐条采用等距交叉编法，兼顾轮组强度与轻量化表现，可适配城市铺装路面、近郊平整非铺装路面的骑行需求。整车设计过程中充分考虑改装件的适配性，所有新增的电助力组件、3D打印电池架均围绕原有车架的安装空间进行匹配设计，无需改动原车的核心结构，既保留了经典公路车的骑行质感，又通过电助力系统拓展了车辆的适用骑行范围，满足日常通勤、短途出游、长距离骑行等多元使用需求。
