带磁铁线圈的立式风力发电装置

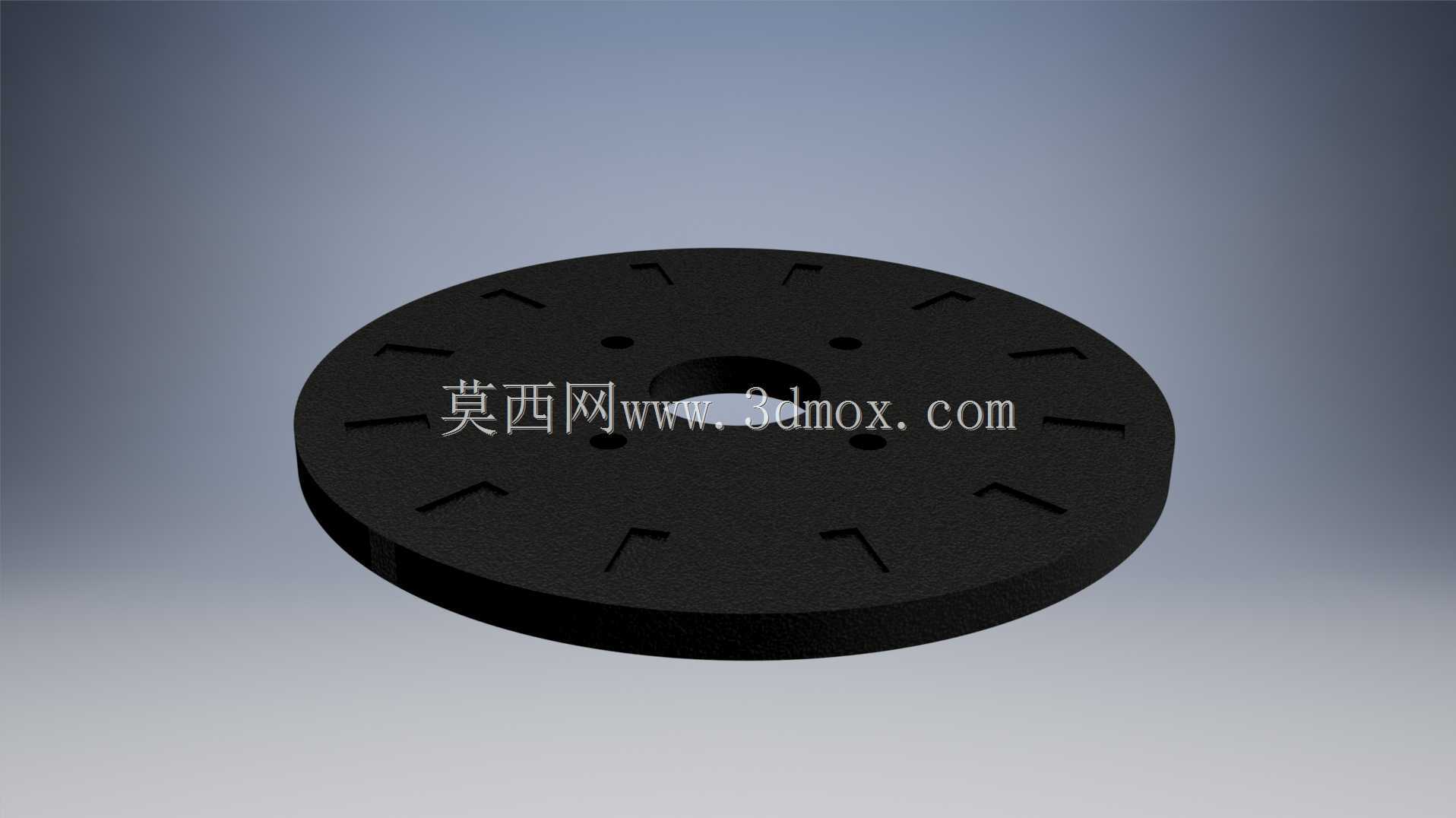

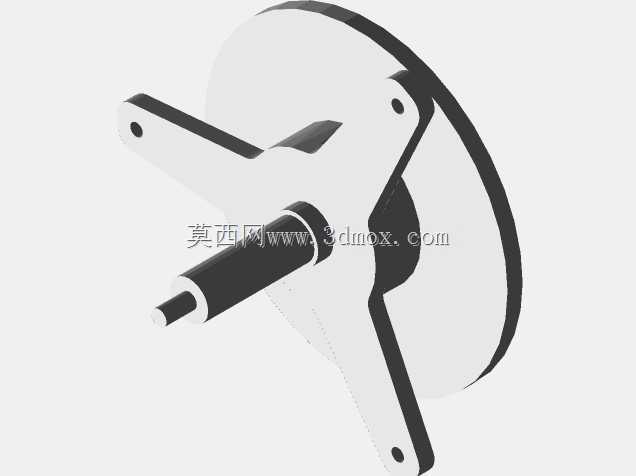

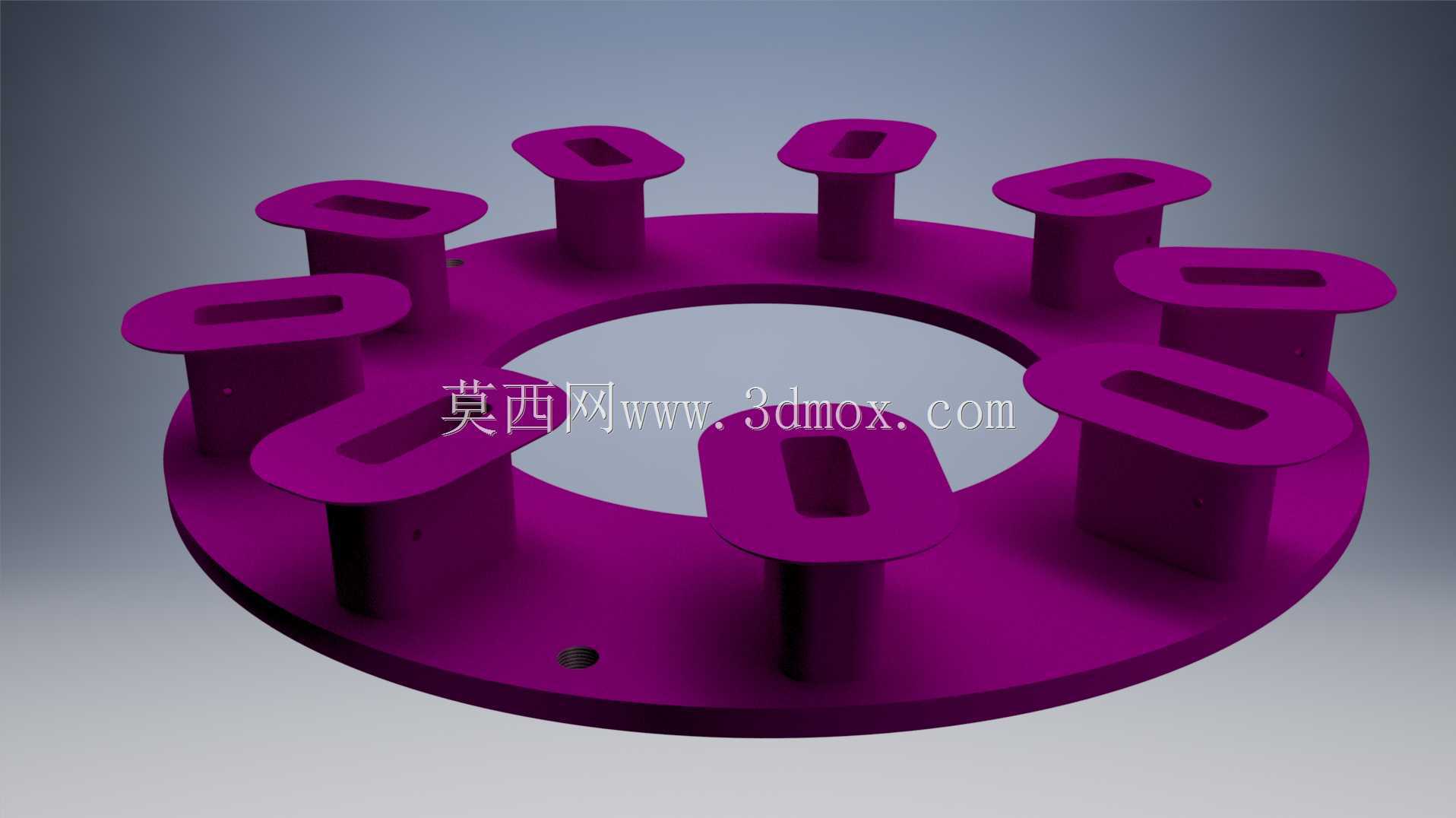

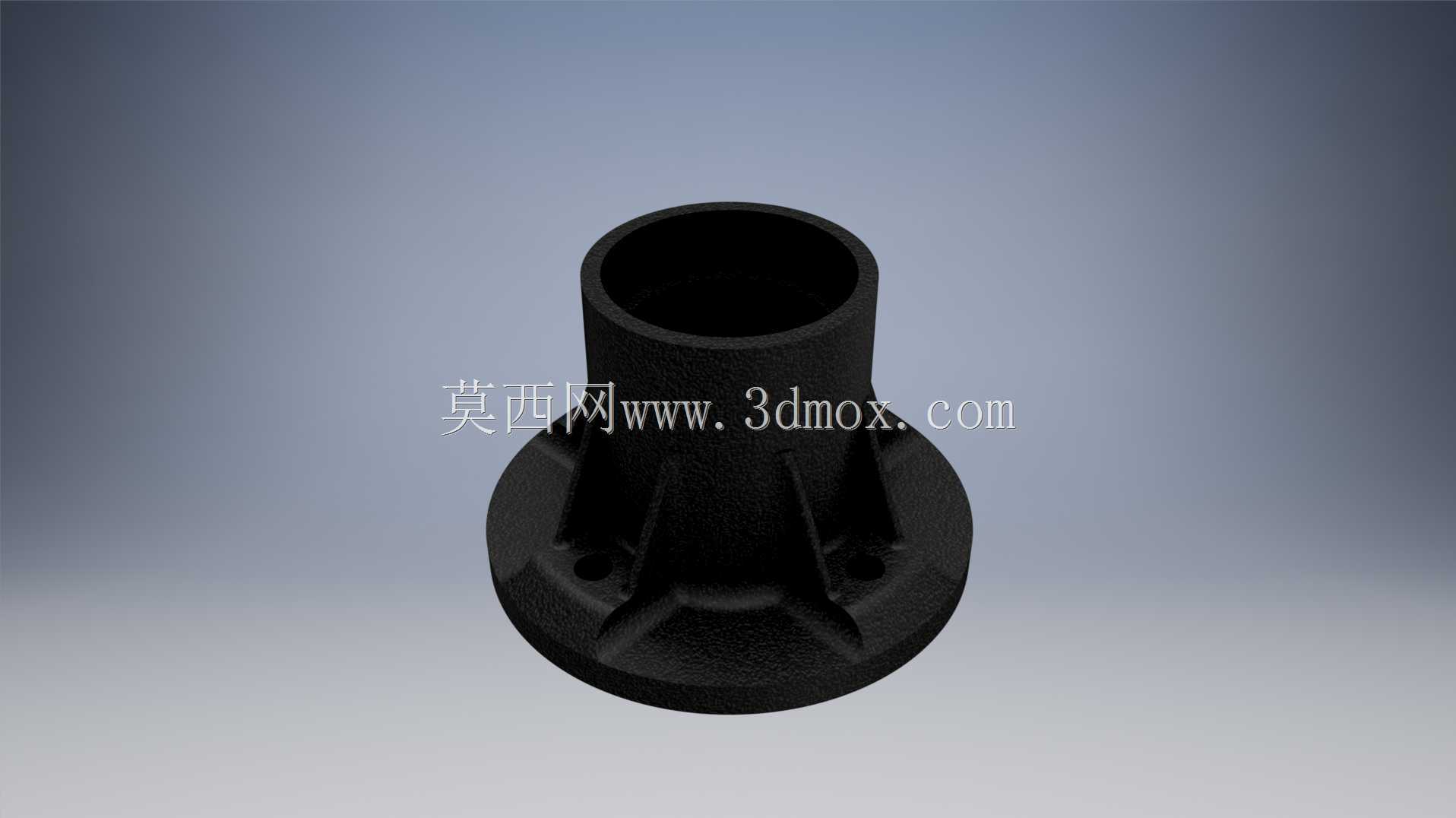

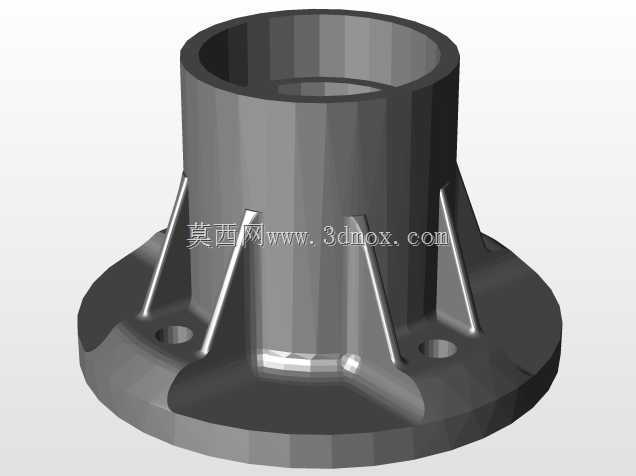

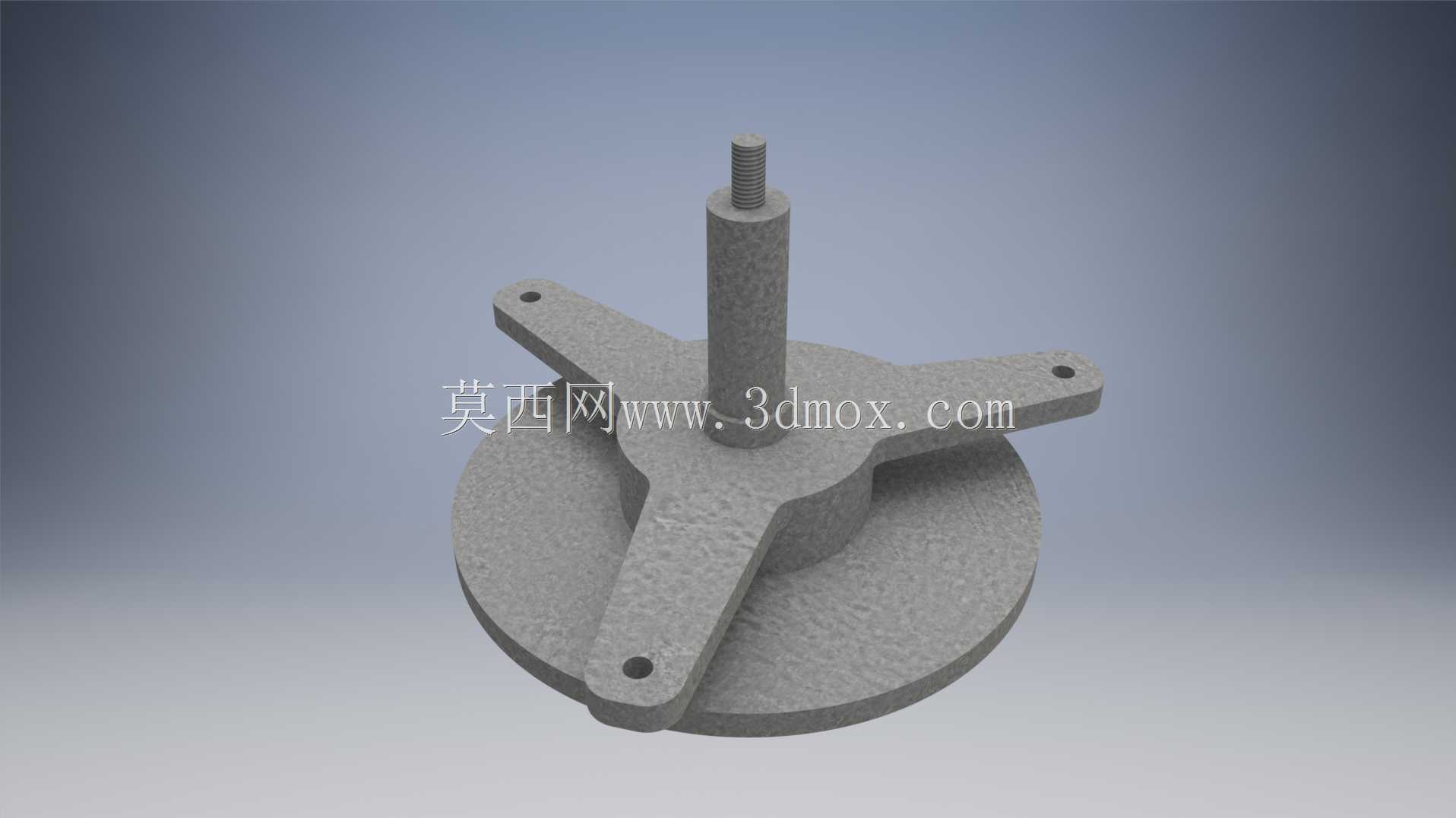

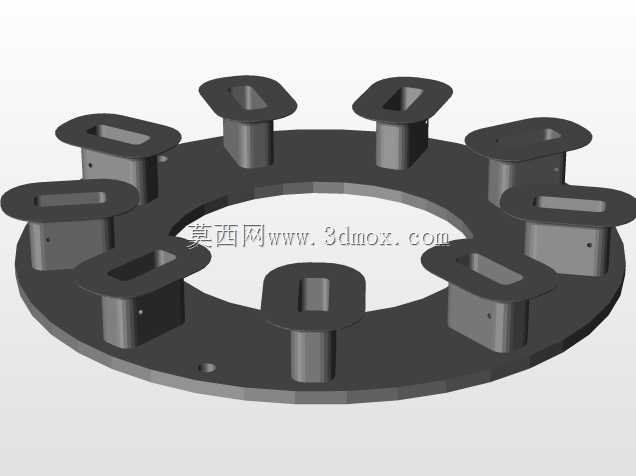

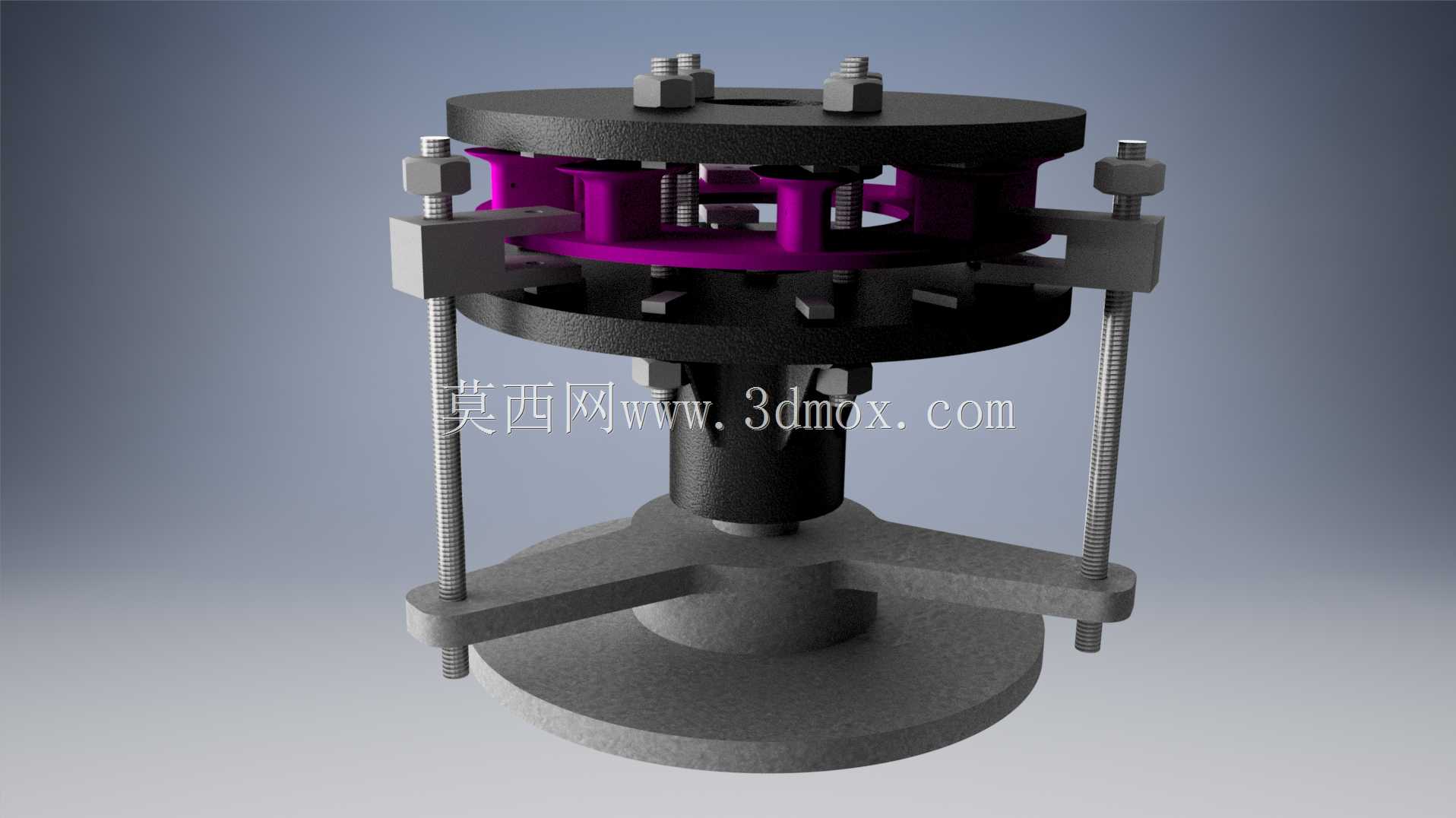

这款立式带磁铁与线圈的发电装置，主要面向小型分布式离网供电场景设计，可适配户外露营临时供电、小型气象站自供电、庭院景观照明供电、偏远地区微型户用辅助供电等多种应用场景，能够在低风速环境下通过风轮驱动完成电磁感应发电，为低功耗用电设备提供持续稳定的电能供给。装置整体采用立式层叠架构设计，底部为圆形配重安装底座，可通过地脚螺栓固定在水泥基座或硬质安装平台上，底座上方延伸出中心支撑立柱，作为整个发电结构的核心承载部件，承担上部所有组件的重量与运行过程中的径向、轴向载荷。上下两层圆形安装法兰通过四根对称布置的长螺杆与配套六角螺母实现间距调节与锁紧固定，法兰之间的环形区域均匀排布紫色的线圈绕组固定架，相邻线圈架之间预留均匀磁隙，对应安装永磁体组件，当上部风叶带动中心转轴旋转时，永磁体随转轴同步转动，与固定线圈形成相对切割运动，通过电磁感应原理产生感应电动势，完成机械能到电能的转换。设计过程中特意在中心转轴与上下法兰的配合位置预留了滚珠轴承安装腔，运行时加装适配规格的深沟球轴承，可大幅降低转轴转动过程中的摩擦阻力，减少转动部件的磨损，同时避免转轴运行过程中出现径向窜动，降低运行震动与异响，提升装置整体运行稳定性与使用寿命。四根对称布置的张紧螺杆除了实现上下法兰的连接固定外，还可通过调整螺母的旋入深度精准控制上下法兰的间距，进而调整线圈与永磁体之间的气隙大小，适配不同发电功率的调试需求，保证磁隙均匀，提升发电效率。装置上部法兰中心预留风叶安装轴孔，可直接适配小型垂直轴风力叶片，无需额外加装转接构件，降低现场安装的复杂度。整体结构的安装边界清晰，底部底座直径可满足常规户外安装的抗倾覆要求，整体高度适配小型风叶的转动半径需求，不会出现叶片与支撑构件干涉的问题，所有外露紧固件均采用标准六角件，方便日常维护时使用通用工具进行拆装调整，线圈与磁体组件采用模块化排布设计，单组线圈或磁体出现故障时可单独拆卸更换，无需拆解整个装置，降低后期运维成本。
