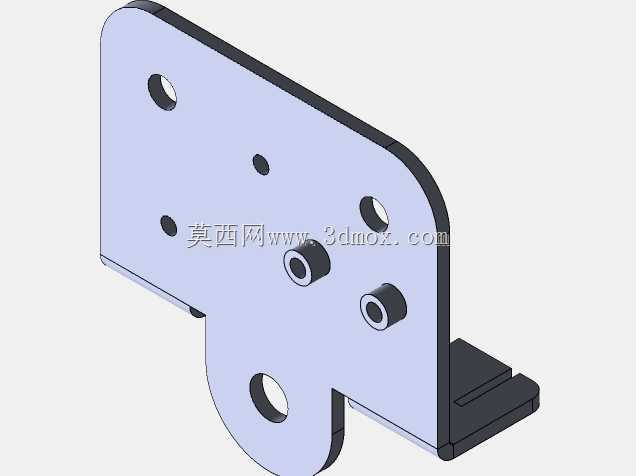

Creality3D Cr-10挤出机安装固定金属支架板

这款金属支架板是桌面级FDM熔融沉积成型3D打印设备的核心安装承载部件，专门适配Creality Cr-10系列机型的挤出机构安装需求，同时可灵活拓展适配同结构类型的其他桌面挤出设备、小型物料输送挤出装置的支架改造场景。在实际设备运行过程中，该部件承担着固定挤出机本体、引导耗材进料路径、保证挤出机构与运动轴系相对位置精度的核心作用，是保障挤出过程稳定性、避免打印过程中挤出头晃动偏移的关键结构件。从功能特性来看，该支架采用一体化弯折成型的金属板结构，主体承载面为平整裁切的金属板材，边缘做了圆角钝化处理，避免安装调试过程中划伤操作人员；板体上分布的多组不同孔径安装孔，分别对应挤出机主体固定、进料导向件安装、与设备X轴运动滑台连接的不同安装需求，其中两组带凸台的沉孔结构专门用于定位挤出机的核心安装基准，能够保证挤出机安装后与打印平台的垂直度，避免出现出料偏斜、层纹错位的打印缺陷；板体下方延伸的弯折耳片结构，可用于辅助安装耗材断料检测模块、进料导向管等拓展配件，无需额外打孔改造即可适配多数用户的DIY升级需求。在设计思路上，该支架充分考虑了桌面级3D打印机的安装空间限制与受力需求，整体采用薄金属板弯折结构而非厚重的实心块结构，在保证结构刚性、避免长期运行出现形变的前提下尽可能降低自身重量，减少X轴运动滑台的负载，降低运动过程中的惯性冲击，提升打印运动的定位精度；板上预留的螺钉孔初始设计孔径为3mm，针对用户自行3D打印制作该支架的场景，专门预留了螺纹加工余量，打印制作时可将孔径调整至2.4mm后直接攻丝制作螺纹，无需额外预埋螺母，降低自制配件的加工难度。从安装边界来看，该支架主体轮廓适配Cr-10系列机型X轴滑台的标准安装位，安装时无需对原有设备的其他结构做任何裁切改造，直接替换原有塑料支架即可完成安装，所有安装孔位与原厂设备完全对齐，安装后挤出机的进料中心与原有位置完全重合，不会出现进料路径偏移导致的耗材阻力增大、进料不畅问题；板体侧面的弯折边高度经过精准核算，不会与X轴的同步轮、传动皮带产生运动干涉，设备运行全行程内都能保持足够的安全间隙，适配原厂打印尺寸范围内的所有运动轨迹需求，不会因支架更换缩小设备的有效打印范围。
