球形折叠侦察无人机结构设计

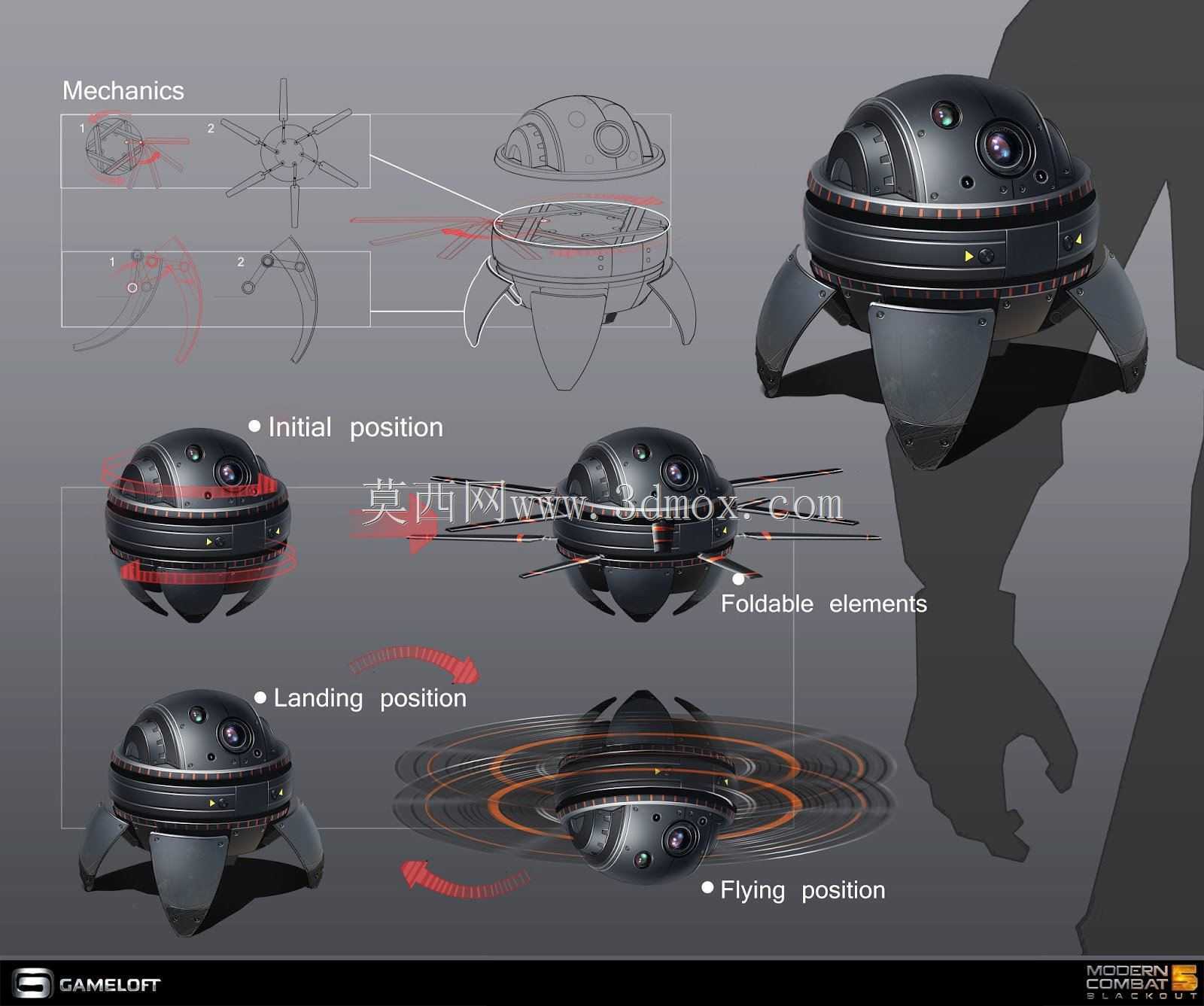

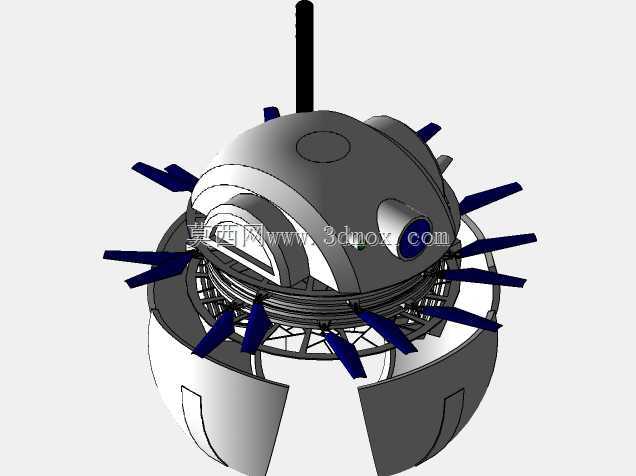

这款球形折叠侦察无人机主要面向狭小空间侦察、密闭环境探测、安防巡检等应用场景，可在人员无法直接抵达的管道内部、建筑坍塌废墟、高危化工区域完成实时画面回传任务，替代作业人员进入存在有毒有害气体、结构坍塌风险、辐射隐患的空间开展探查工作，大幅降低一线作业人员的安全风险。设备核心用途是搭载高清摄像模组完成多视角影像采集，通过可折叠的支撑臂结构实现三种工作形态的快速切换：初始收纳状态下整体为光滑球形，所有支撑臂与旋翼结构完全收合在球形壳体内部，外壳无突出结构，可通过狭窄缝隙、管道弯头完成投放，适配直径略大于球体的狭小通道穿越需求；着陆状态下三组支撑臂向下展开形成稳定三角支撑结构，可在凹凸不平的废墟表面、倾斜的管道内壁稳定停靠，持续开展定点长时间监测，支撑臂末端做了圆弧钝化处理，不会剐蹭接触到的管线与壁面，避免对探查环境造成二次破坏；飞行状态下支撑臂向外水平展开，旋翼抬升至球体赤道平面以上位置，避开球形壳体对下洗气流的遮挡，保证飞行过程中的升力稳定，同时摄像模组可随姿态调整完成全周向视角覆盖，不存在拍摄盲区。产品设计思路围绕高通过性与多场景适配展开，整体采用对称式球形布局，重心始终落在球体几何中心位置，收纳状态下可承受一定程度的抛掷冲击，外壳采用高强度轻质工程材质，在跌落、碰撞时可吸收大部分冲击能量，保护内部的摄像模组、飞控板卡与动力组件。结构设计上采用联动式折叠机构，单步操作即可完成三种形态的切换，无需额外拆装组件，作业人员可快速完成设备部署。外形尺寸上收纳状态为规整球体，最大外径控制在便携投放的尺寸区间，可放入常规作业背包携带，展开后旋翼旋转范围不超过球体直径的1.5倍，在狭窄空间内飞行时可灵活避让障碍物，安装边界上所有功能组件均集成在球形壳体内部，无需额外挂载外置配件，摄像模组镜头略突出于壳体表面，保证广角拍摄视野不受遮挡，同时镜头外围做了凸起防护圈设计，碰撞时优先接触防护圈，避免镜头镜片直接剐蹭受损。动力组件采用低噪旋翼设计，飞行过程中噪音极低，适合在需要隐蔽侦察的场景下使用，支撑臂内部集成了信号天线，可在金属管道、混凝土结构内部保持稳定的信号传输，保证影像数据实时回传至操作端。
