桌面级双轴太阳跟踪装置结构设计

这款双轴太阳跟踪装置主要面向小型分布式光伏应用场景，可适配户外便携光伏供电、小型离网光伏系统、教学实验演示、户外环境监测设备供电等多种使用场景，能够有效提升小型光伏面板的光能接收效率，相比固定角度安装的同规格光伏板，日均发电效率可提升25%以上，尤其适合光照角度变化幅度大的中低纬度地区使用。

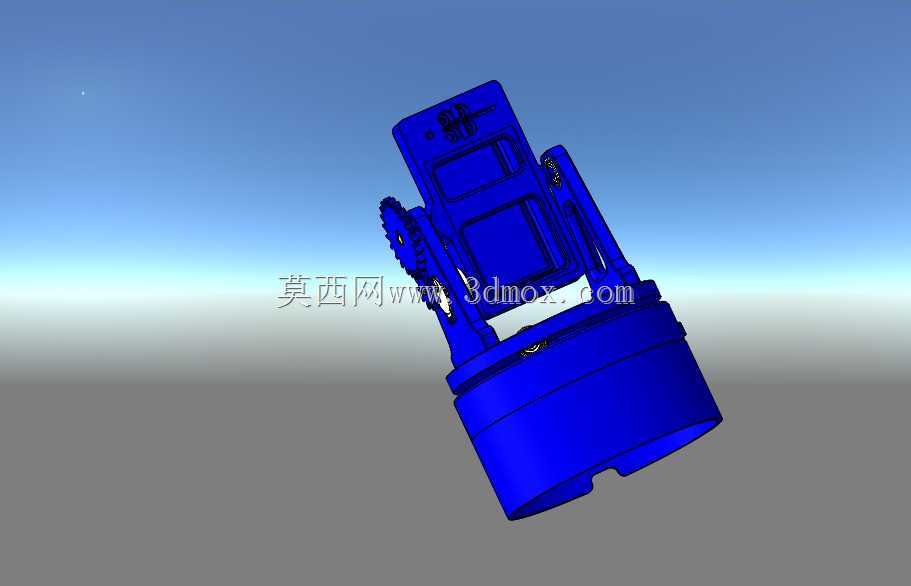

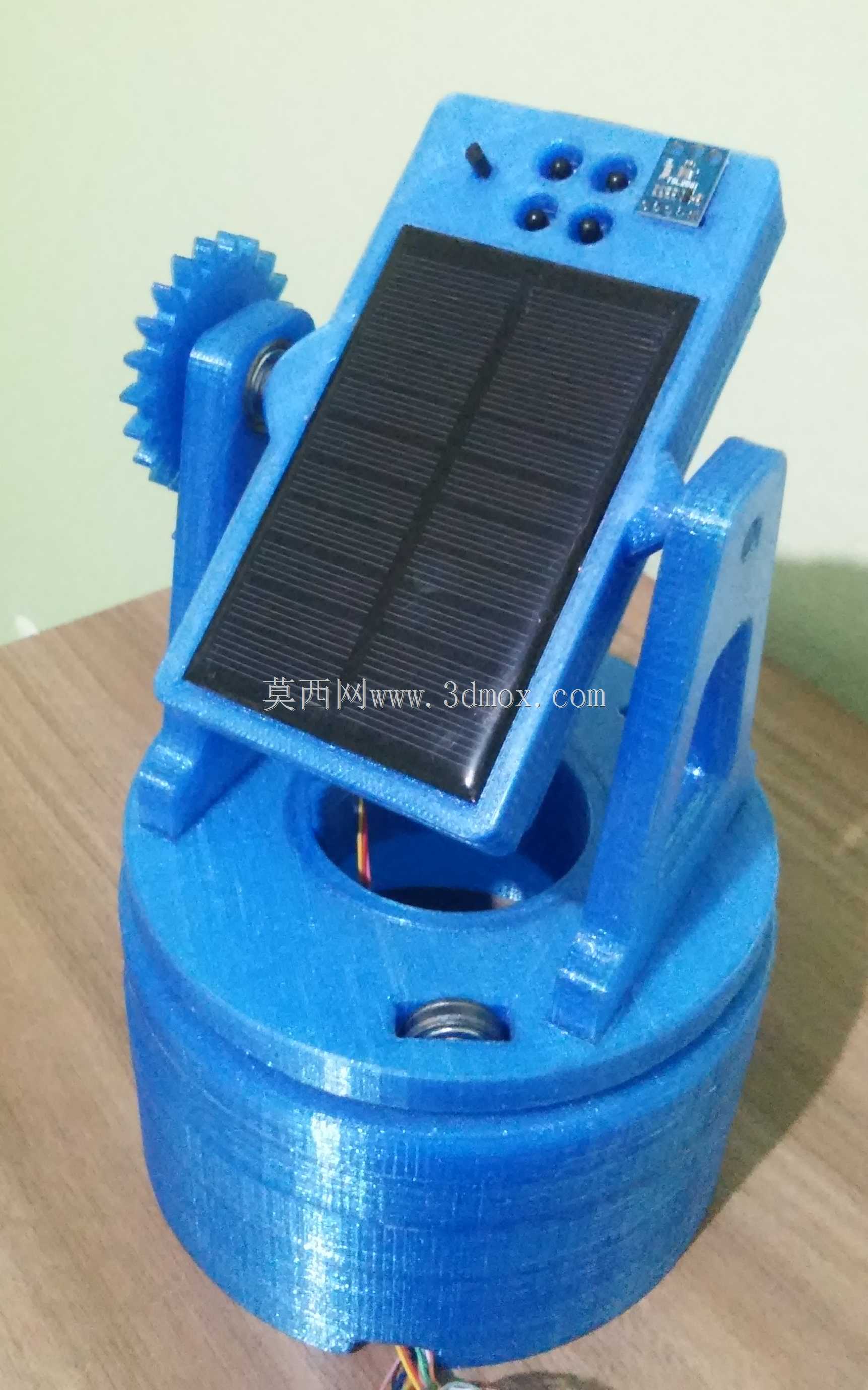

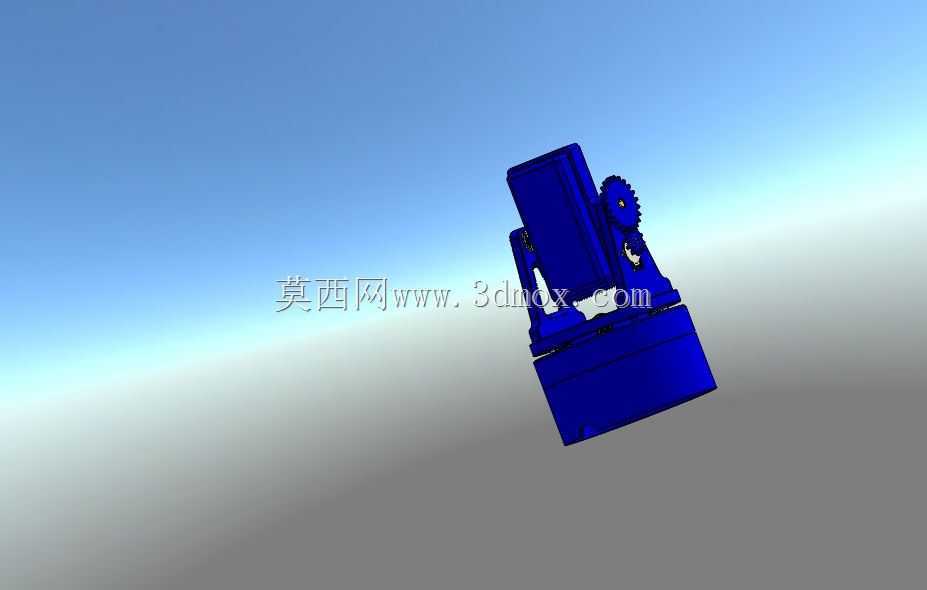

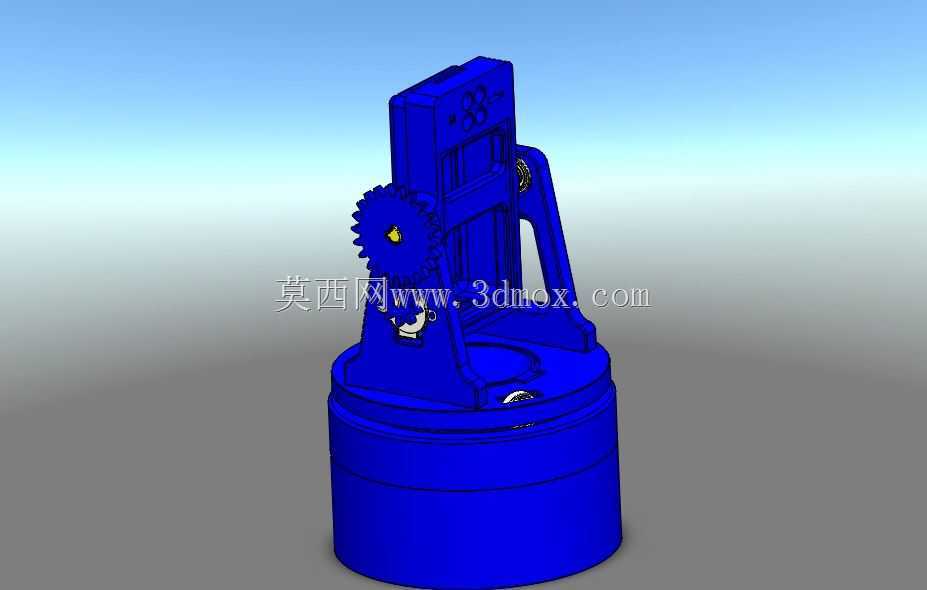

装置整体采用圆盘式底座加俯仰支架的结构布局，圆形底座直径控制在180mm范围内，整体组装完成后总高度不超过120mm，光伏板安装位可适配尺寸不超过120mm*80mm的小型单晶硅或多晶硅光伏面板，安装时仅需通过底座预留的四个M3螺丝孔位即可完成固定，无需额外定制复杂安装支架，对安装平面的平整度要求较低，可固定在户外设备外壳顶部、墙面支架、实验台架等多种载体上。

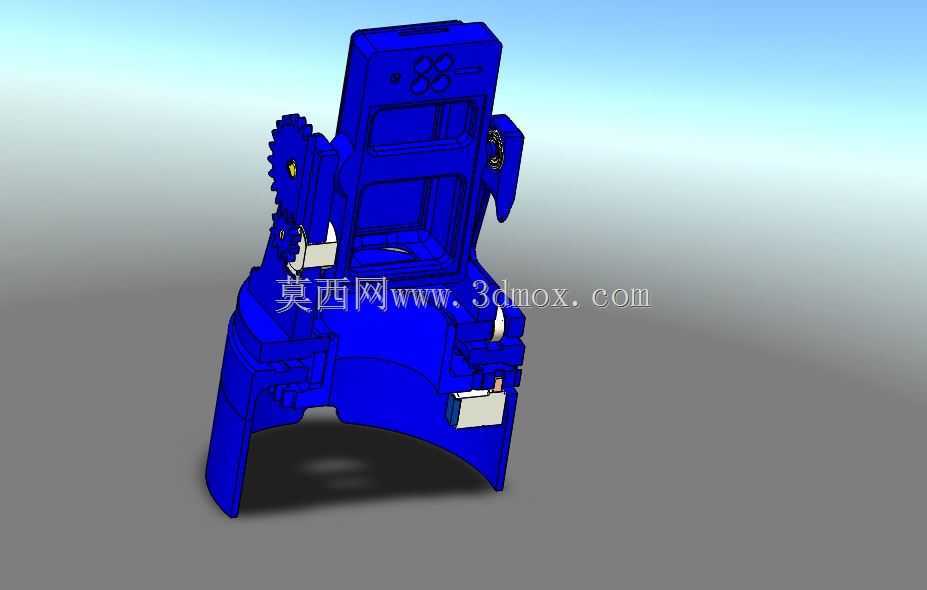

功能设计上，装置采用双轴独立驱动结构，水平方向可实现360度全角度回转，俯仰方向可实现0到90度的角度调节，能够根据太阳实时方位自动调整光伏板的朝向，始终保持光伏板受光面与太阳入射光线垂直，最大化光能接收面积。底座内部预留了控制电路与驱动舵机的安装空间，侧边预留了走线槽位，可将光伏板输出线缆与控制线路规整收纳在底座内部，避免户外使用时线缆外露造成老化或缠绕问题。俯仰支架采用三角形加强筋结构设计，在保证轻量化的同时具备足够的结构强度，可抵御户外6级以下风力的冲击，不会出现支架变形或角度偏移问题。

设计过程中充分考虑了3D打印制作的工艺可行性，所有结构件均采用无倒扣设计，无需额外添加支撑结构即可完成打印制作，零件之间的配合间隙预留了0.2mm的装配公差，普通FDM3D打印机即可完成全部结构件的制作，组装时仅需配合标准舵机、控制电路板、光线传感器即可完成整机装配，无需定制特殊五金配件，非常适合电子爱好者、教学实验场景快速制作验证。装置的水平驱动齿轮采用外露式直齿结构，传动效率高且后期维护方便，仅需定期清理齿轮缝隙的灰尘即可保证传动顺畅，俯仰转轴采用内嵌式铜套设计，转动阻尼均匀，长时间使用不会出现松旷或卡顿问题。
