气动法兰式蝶阀工业结构设计

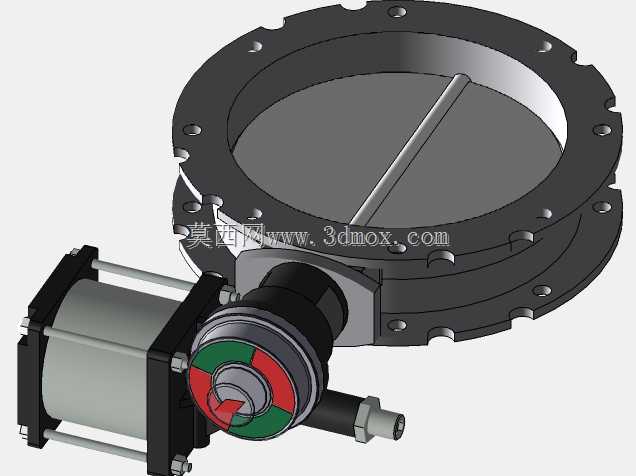

这款气动法兰蝶阀主要应用于市政给排水、暖通空调循环管网、化工低压流体输送、粉体物料气力输送等工业场景，作为管路系统中控制介质通断与流量调节的核心执行部件，可适配洁净水、弱腐蚀性流体、干燥粉体等多种介质工况，相比手动蝶阀响应速度更快，可接入自动化控制系统实现远程启闭操作，大幅降低人工操作强度，尤其适合安装在高空管路、人员不便频繁操作的管段位置。产品采用法兰式连接结构，阀体周圈均匀分布螺栓安装孔，安装时可直接与对应通径的管路法兰对齐，通过螺栓锁紧实现密封固定，无需额外焊接或螺纹适配，安装容错率更高，后期维护拆卸也更为便捷。阀体整体采用圆形薄型结构设计，相比同通径的闸阀、截止阀轴向尺寸更短，安装占用的管路轴向空间更小，能有效压缩管路排布的整体空间，适合空间紧凑的管廊、设备集成管路布局。驱动端采用活塞式气动执行机构，通过压缩空气驱动活塞往复运动，带动阀杆转动实现阀板的90度回转启闭，执行器侧配置可视化开度指示盘，通过红绿色块直观展示阀板当前的启闭状态，现场巡检人员无需靠近操作端即可快速判断阀门工作状态，避免误判引发的管路故障。阀板采用中心对称式平板结构，转动过程中与阀体密封面的摩擦阻力小，启闭扭矩更低，同时阀板过流面做流线型过渡处理，介质通过时的流阻更小，能有效降低管路输送过程中的压力损失，减少输送能耗。设计过程中充分考虑安装边界的适配性，法兰螺栓孔的孔距、孔径严格匹配对应公称通径的法兰标准，执行器与阀体的连接支架采用标准化接口设计，后期如果气动执行机构出现故障，可直接拆卸更换同规格执行器，无需对阀体部分进行改动，降低后期运维成本。同时气动执行器的气路接口采用标准螺纹规格，可直接适配常规工业气源管路，无需额外定制转接头，现场安装接线接管的效率更高。阀杆与阀体的转动配合部位设置耐磨轴套，长期频繁启闭也不会出现阀杆晃动、密封磨损泄漏的问题，整体结构兼顾了运行可靠性与安装维护的便捷性，能满足多数工业低压管路的流体控制需求。
