适配5mm轴径的绕性联轴器结构设计

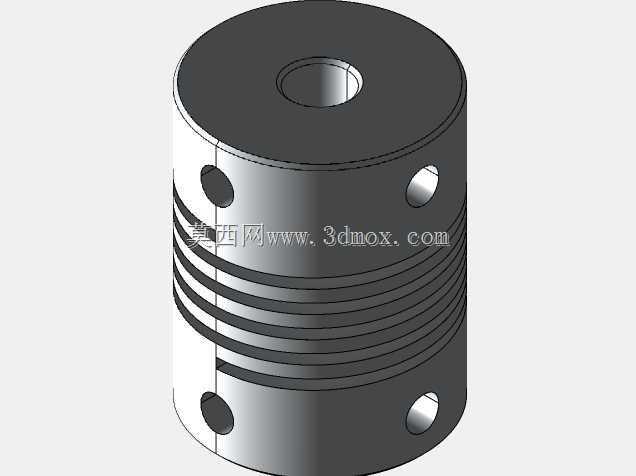

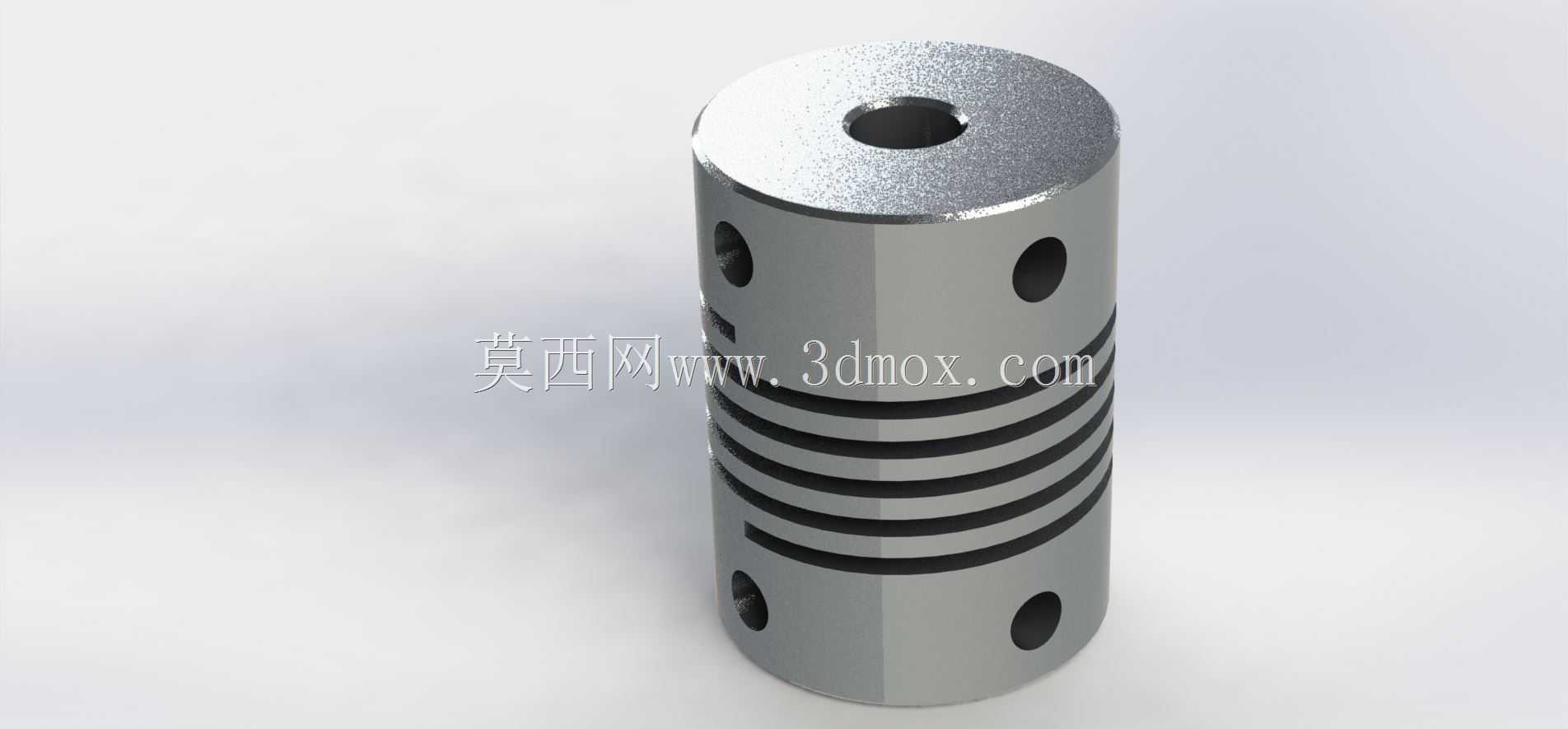

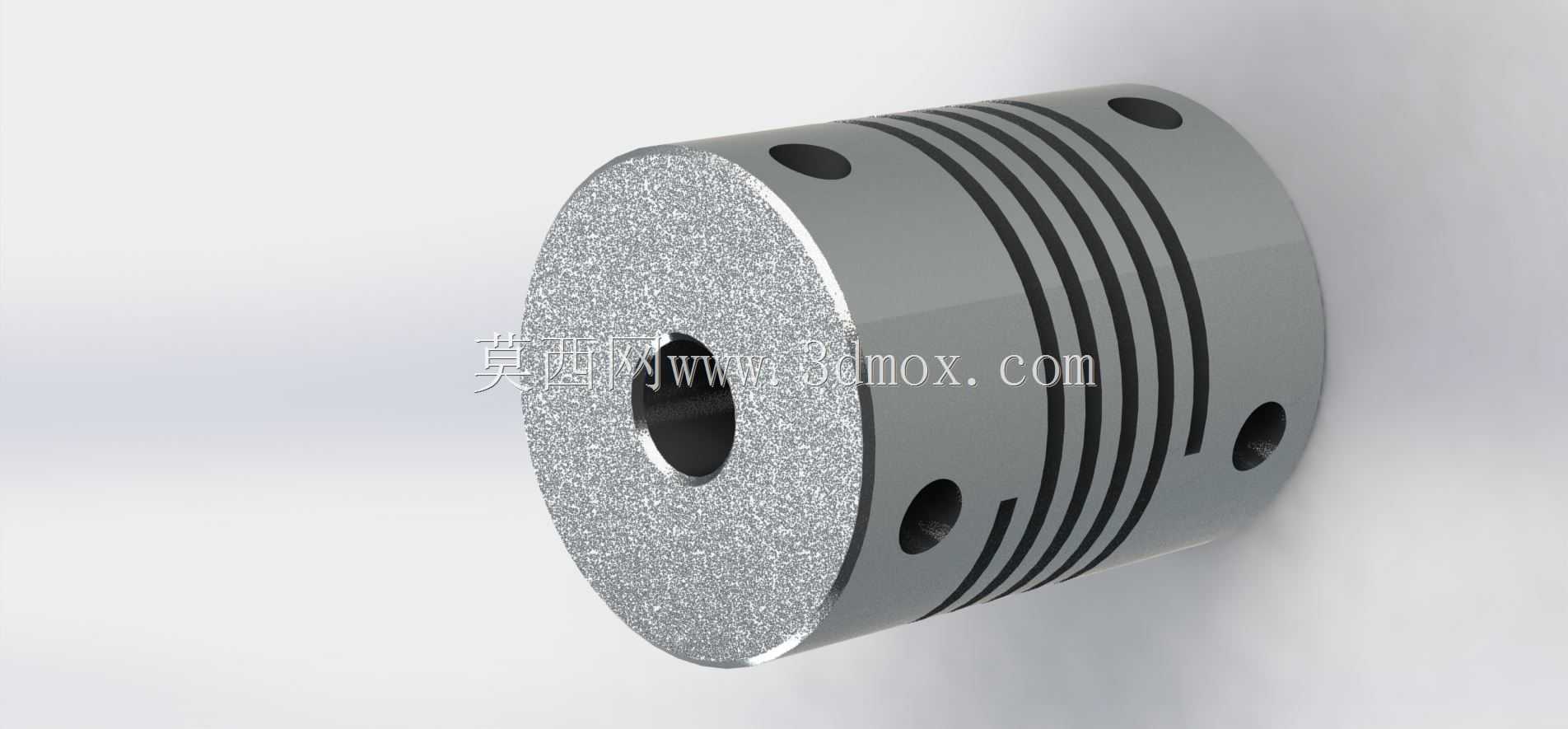

这款绕性联轴器主要面向轻载精密传动场景设计，核心用于3D打印机、小型压力机、桌面级自动化设备的传动链路中，解决两根同轴布置的轴杆之间的动力传递问题，同时补偿安装过程中产生的微小径向、角向与轴向偏差，避免刚性连接带来的轴系憋劲、轴承磨损、传动卡顿等问题。在3D打印机的进给机构、Z轴升降传动结构中，这类联轴器可以有效抵消电机轴与丝杆的安装同轴度误差，保证传动过程顺滑无滞涩，避免层纹抖动、进给不准等打印缺陷；在小型压力机的冲压动力传递环节，它可以缓冲冲头接触工件瞬间的冲击载荷，保护驱动电机与传动齿轮不受瞬时冲击力损伤，延长整套传动系统的使用寿命。产品整体为圆柱一体式结构，主体采用一体化加工成型，中部开设多道平行的环形绕性槽，通过槽位的弹性形变来吸收偏差与冲击，两端沿圆周方向均匀布置锁紧孔，通过紧定螺钉实现与轴杆的无间隙锁紧固定，避免传动过程中出现松动打滑。设计过程中优先考虑了轻载场景下的扭矩传递需求，5mm的适配轴径刚好匹配桌面级设备常用的步进电机输出轴、传动丝杆轴径，整体外径与长度尺寸控制紧凑，不会占用过多安装空间，安装时仅需要保证两端轴杆插入深度达到设计要求，拧紧侧面的紧定螺钉即可完成固定，不需要额外的复杂调试。绕性槽的深度、间距经过反复校核，既保证足够的形变补偿量，又不会因为槽体过深导致传动刚性不足、传递扭矩时出现过大的扭转角，兼顾了传动精度与缓冲补偿能力，整体结构没有多余的零散部件，安装维护十分便捷，适合各类小型精密传动设备的轴系连接使用，能够在持续正反转、频繁启停的工况下保持稳定的传动性能，不会因为长期往复受力出现结构疲劳失效。
