E3D泰坦超立方Evo直连送料挤出结构

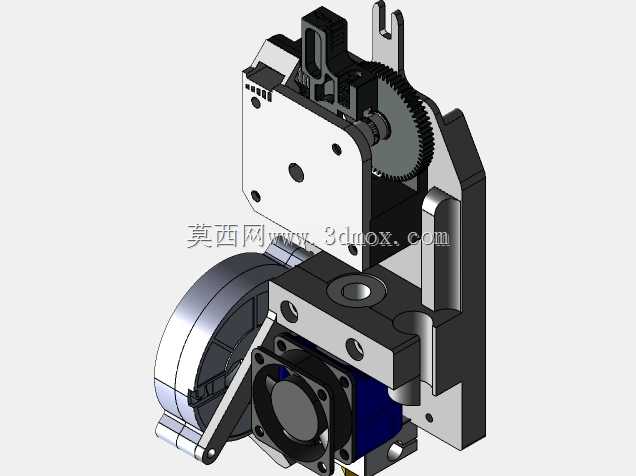

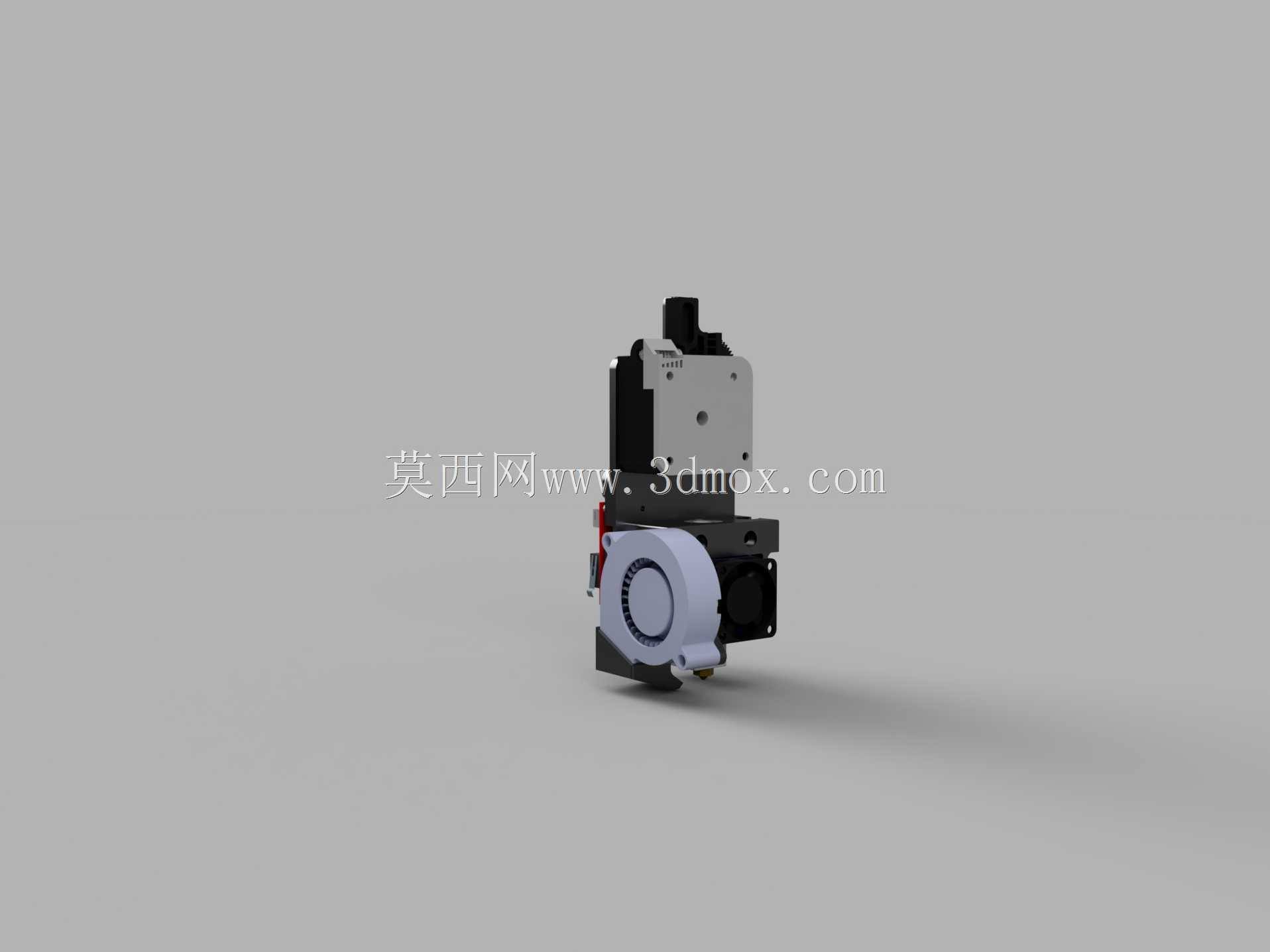

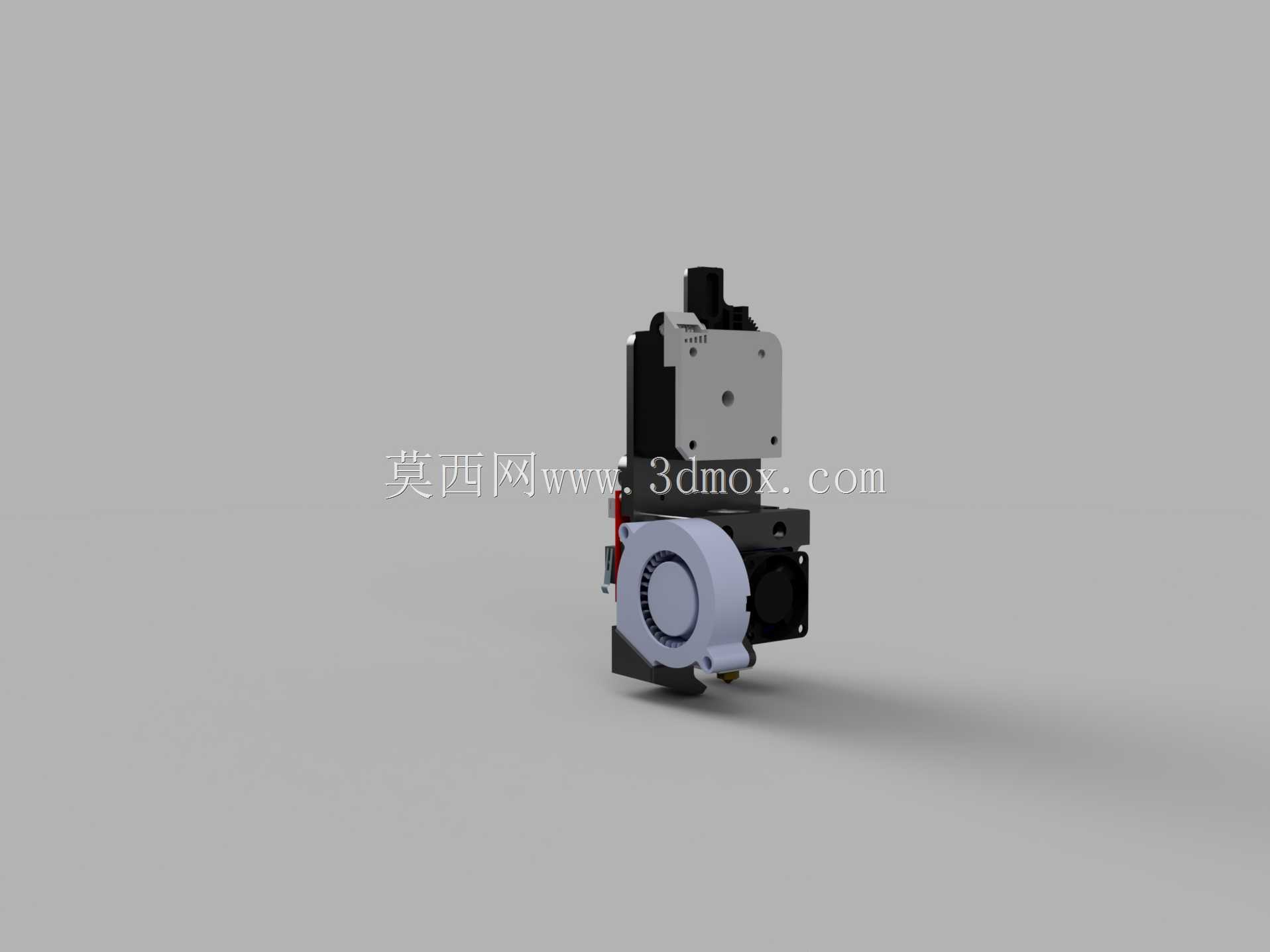

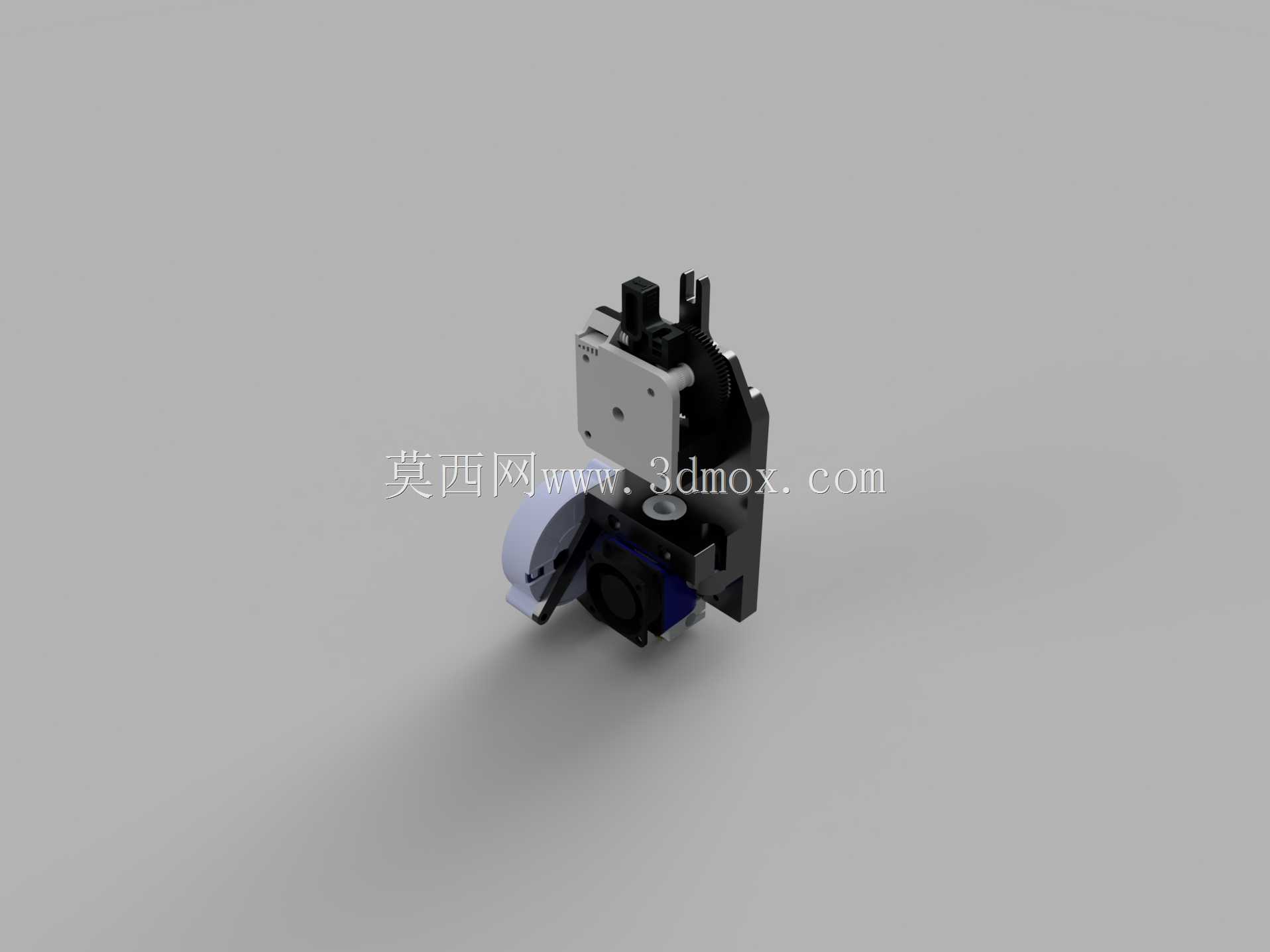

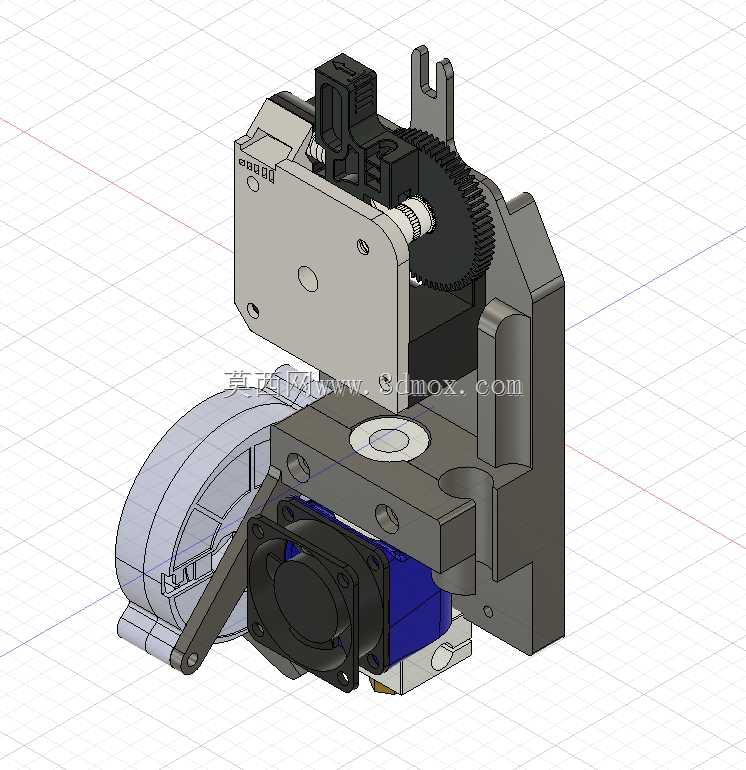

该款直连挤出结构主要面向桌面级FDM熔融沉积成型3D打印设备的送料环节设计，适配E3D泰坦系列挤出端的升级改造需求，可直接安装在采用超立方架构的DIY打印设备以及同规格商用桌面机型上，替代原有远端送料结构，解决长距离送料过程中出现的耗材回弹、响应滞后、软料打滑等常见问题。在实际打印作业场景中，该结构直接固定在打印头运动滑台上，与热端进料口保持极短的送料路径，耗材从挤出齿轮输出后可直接进入热端熔融腔，大幅缩短送料传动链，在打印TPU、TPE等柔性耗材时，能够避免耗材在送料管内弯折堆积的问题，同时提升回抽动作的响应速度，有效减少打印件拉丝、垂料等表面缺陷，提升打印成型精度。结构设计上采用紧凑化集成布局，将驱动电机、减速齿轮组、挤出压臂、散热风道、料丝检测位整合为一体化组件，整体安装边界控制在极小的空间范围内，不会额外增加X轴运动端的过多负载，保证打印头高速运动时的动态稳定性，避免因惯量过大导致的打印振纹问题。挤出压臂采用快拆式杠杆锁紧结构，用户更换耗材时无需额外工具即可快速开合压臂，调整压合力度的旋钮集成在结构侧方，可根据不同硬度的耗材灵活调整齿轮对耗材的咬合压力，既避免压力过大啃碎耗材，也防止压力过小出现送料打滑。齿轮组采用大减速比传动设计，能够在较低的电机扭矩输出下提供足够的送料推力，适配0.2毫米到0.4毫米等多种常规喷嘴孔径的挤出需求，在高速打印大流量耗材的工况下也能保持稳定的送料精度。结构预留了标准的散热风扇安装位，可直接适配4010规格的轴流风扇，对冷端散热段进行定向风冷，避免耗材在喉管上部提前熔融造成堵头问题，同时侧面预留的安装孔位兼容多种打印机的滑车固定规格，用户无需额外加工改装件即可完成替换安装，整体结构兼顾了打印性能提升与改装便捷性，能够适配ABS、PLA、PETG以及多种柔性耗材的稳定打印需求，在桌面级3D打印设备的性能升级场景中具备很高的实用价值。
