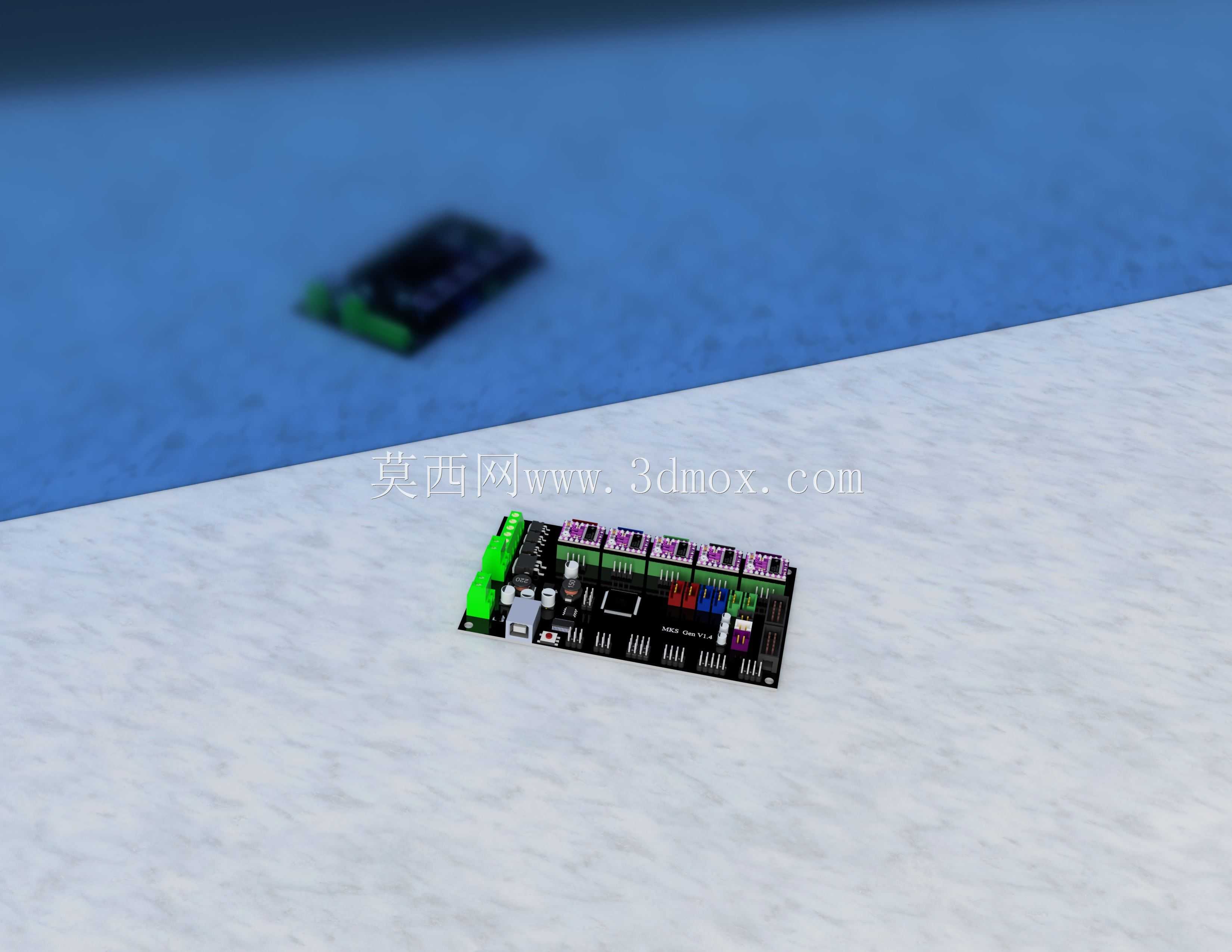

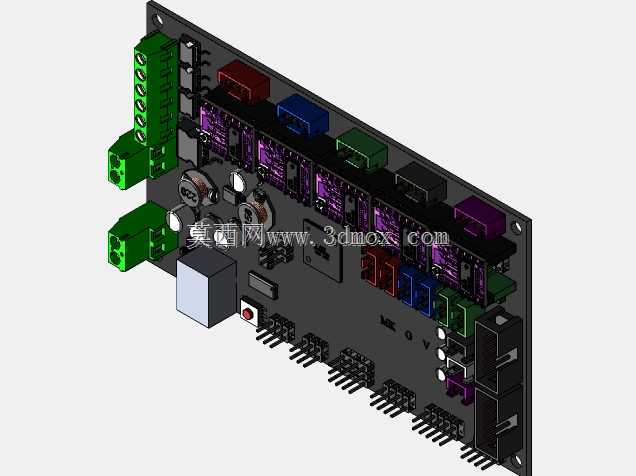

3D打印机主控电路板MKS Gen V1.4结构设计

这款主控电路板是面向桌面级FDM 3D打印设备开发的核心控制载体，主要承担3D打印机运行过程中所有运动轴的步进驱动信号输出、热端与热床温度采集调控、限位开关信号识别、打印文件解析传输以及人机交互指令响应等核心功能，是整台3D打印机的运算与控制中枢，直接决定设备运行的稳定性、打印精度与功能拓展上限。从实际应用场景来看，该款主控板可适配绝大多数入门级与进阶级桌面FDM 3D打印机，既可以用于DIY组装3D打印设备的核心控制搭建，也可作为老旧3D打印机主控损坏后的替换升级配件，能够支持多轴联动打印、自动调平、断料检测、断电续打等主流3D打印功能，适配常见的步进电机驱动模块，可灵活匹配不同打印幅面、不同传动结构的3D打印设备。在功能特性设计上，板载集成了多组步进电机驱动插槽，可同时接入X/Y/Z三个运动轴以及至少一个挤出机的驱动模块，部分拓展位还可支持双挤出机或多Z轴同步驱动配置；板端预留了多组温度传感器接口、加热棒输出接口、散热风扇供电接口，可同时完成热端、热床的温度闭环控制与多通道散热调控；侧边设置的多组外接接口可分别连接限位开关、触控屏、SD卡模块、USB通讯模块，既支持脱机打印也支持联机实时控制，接口布局充分考虑了3D打印机内部走线的便利性，不同功能接口分区排布，避免强电信号与弱电信号互相干扰。设计思路上完全围绕3D打印机的实际使用需求展开，摒弃了冗余的非必要功能模块，在满足所有核心控制需求的前提下压缩板件体积，板型采用长条形规整设计，元器件排布紧凑有序，发热较大的功率元件与信号处理元件分区布置，减少热量堆积对控制信号稳定性的影响；接口全部采用防反插设计，降低用户接线时的误操作概率，驱动模块插槽采用压接式设计，无需焊接即可更换不同型号的驱动模块，方便用户根据使用需求调整驱动电流与细分精度。在外形尺寸与安装边界上，板件整体采用标准安装孔位布局，孔距与市面上主流的开源3D打印机主控安装位完全兼容，可直接固定在3D打印机的型材框架或设备底壳上，板件边缘预留足够的安全间隙，安装后不会与设备内部的传动部件、走线槽产生干涉，板上最高元件的高度控制在合理范围内，不会占用过多设备内部的竖向空间，适配绝大多数常规桌面3D打印机的内部安装空间要求。
