威浦WS20J4Z四芯方形法兰航空连接器

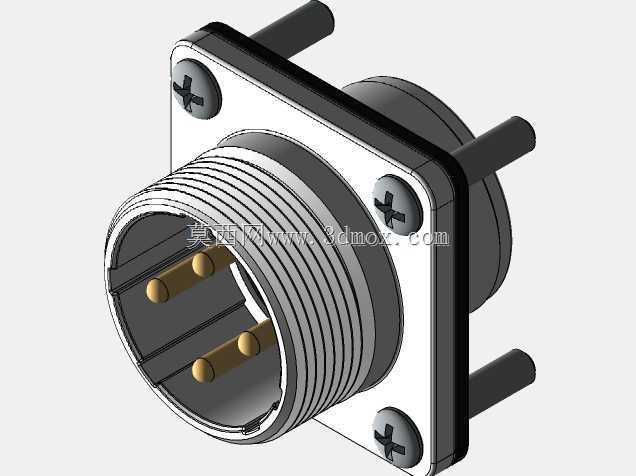

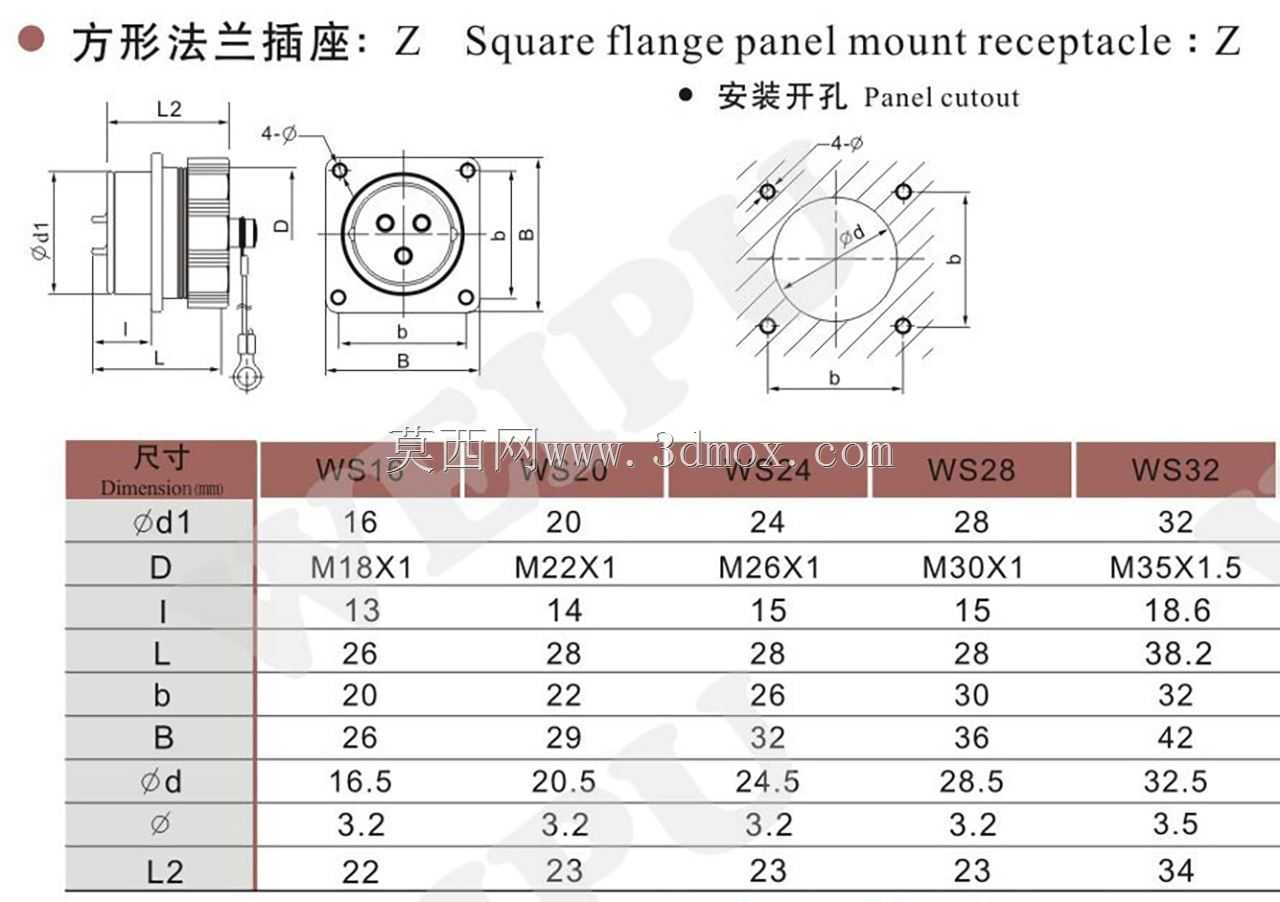

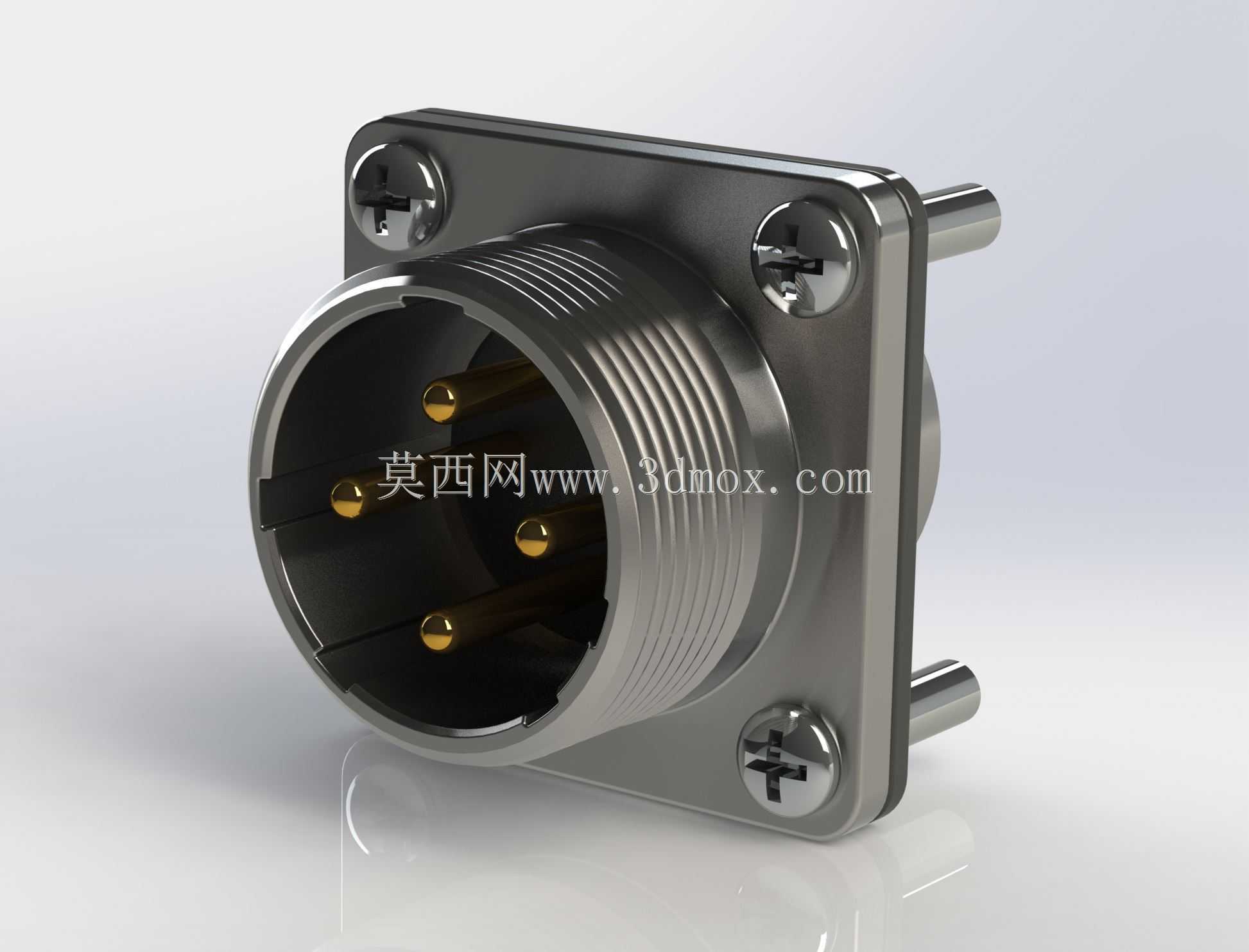

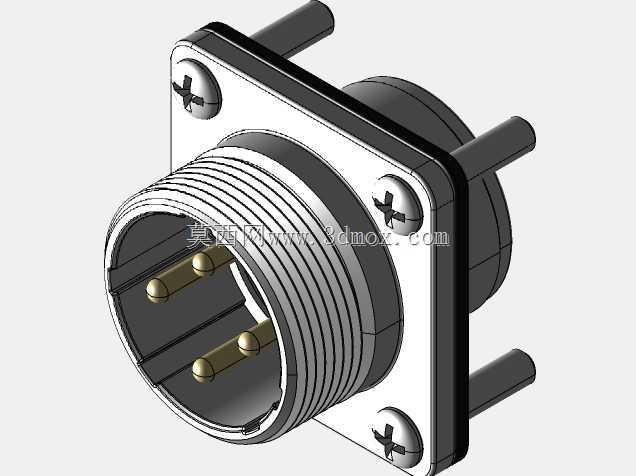

这款四芯方形法兰航空连接器，是工业电气互联场景中应用极为广泛的接插组件，主要承担设备间电力传输、低压控制信号传递的核心连接功能，常见于工业自动化生产线、户外工程机械设备、舞台灯光音响系统、新能源小型供电装置、检测仪器仪表等需要稳定电路连接的场景，能够在存在一定振动、粉尘、潮气的复杂工况下，保障线路连接的可靠性，避免出现接触不良、信号中断、供电异常等问题。产品采用公插针端方形法兰安装结构，前端为带外螺纹的金属连接筒体，用于和对应母头端的内螺纹结构旋合锁紧，插合后可以形成稳固的机械连接，不会因为设备运行中的振动出现松脱。内部设置四根镀金导电插针，镀金层能够有效降低接触电阻，提升导电性能，同时增强插针的抗氧化、耐磨损能力，长期反复插拔也能维持稳定的接触效果，插针之间设置绝缘隔离结构，避免极间短路，保障电气安全。外壳采用锌合金材质一体加工成型，表面做哑光金属处理，具备优秀的结构强度与抗冲击能力，同时可以起到电磁屏蔽作用，减少外界电磁干扰对内部传输信号的影响。法兰盘为标准方形结构，四个角预留十字沉头安装孔，适配M3规格的十字槽沉头螺丝，安装时可以直接将插座嵌入设备面板的预留开孔，从正面拧入螺丝完成固定，安装后法兰盘与设备面板贴合紧密，能够阻挡大部分粉尘与溅水侵入设备内部。设计过程中充分考量了现场安装与维护的便捷性，插合端带有防呆定位结构，插拔时无需反复对位，对准缺口即可顺利插合，避免插错针位导致的线路接反、设备损坏问题；筒体表面的滚花结构，既可以在拧合锁紧时增加摩擦力，方便徒手操作，也能提升外壳的结构刚度。安装边界上，法兰盘外形尺寸适配行业通用的WS20系列安装开孔标准，法兰厚度控制在合理范围，不会过度占用设备内部的布线空间，插针的焊接端预留足够的接线长度，方便操作人员进行焊线、压接等作业，尾部的结构可以适配不同线径的线缆护套，固定线缆后能够避免线缆拉扯导致的焊点脱落。
