橙色Pi PC PLUS开发板结构设计

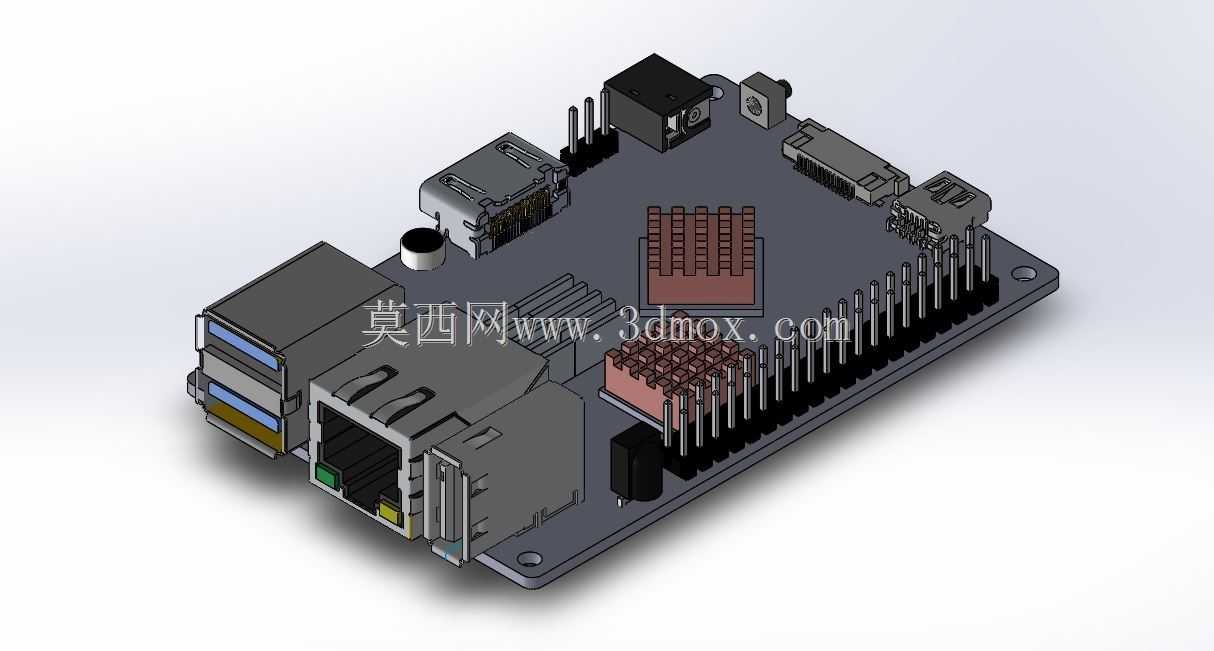

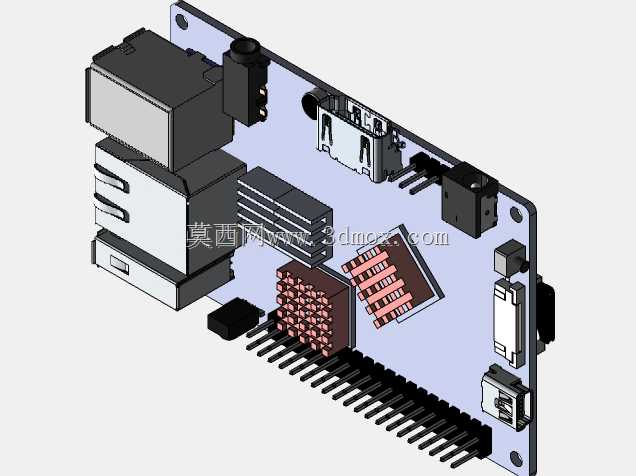

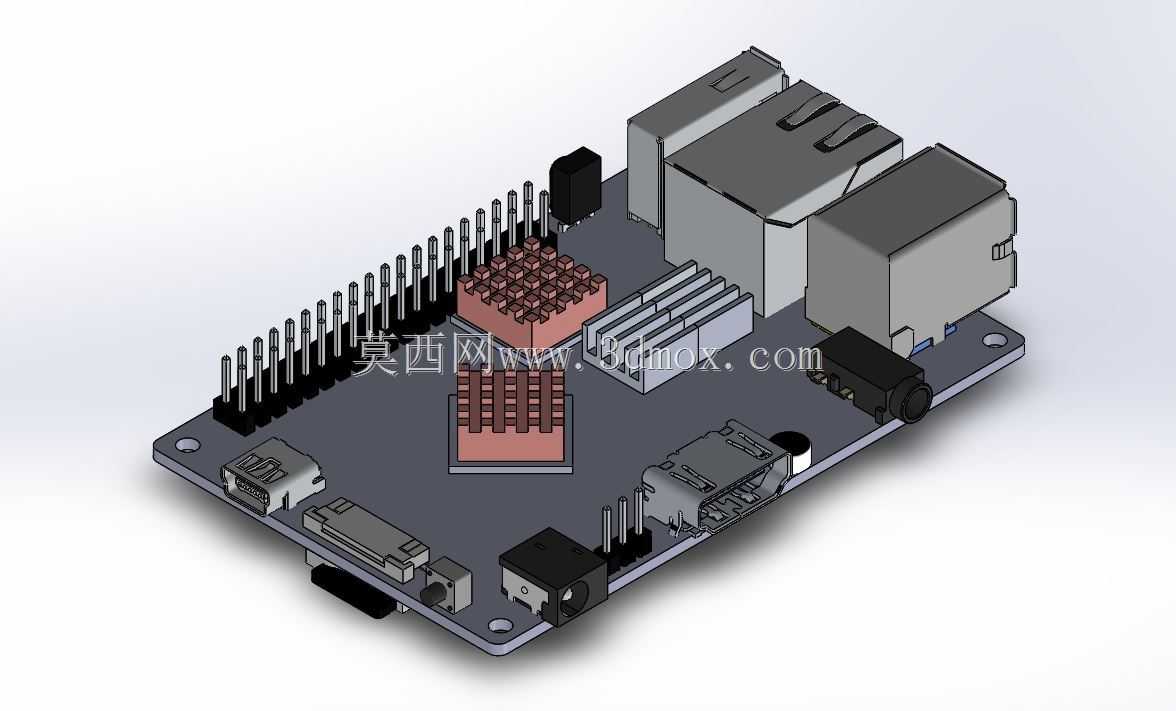

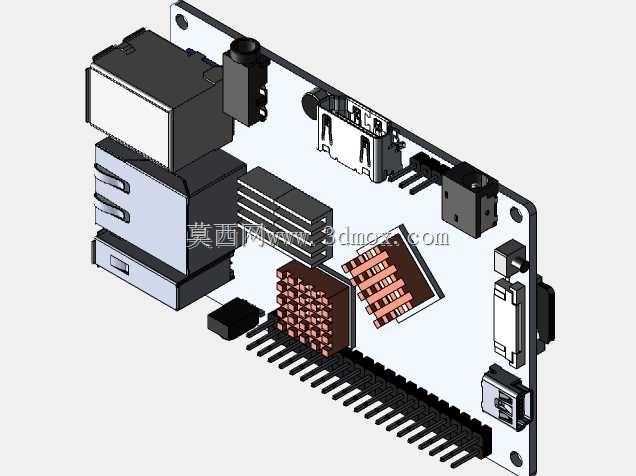

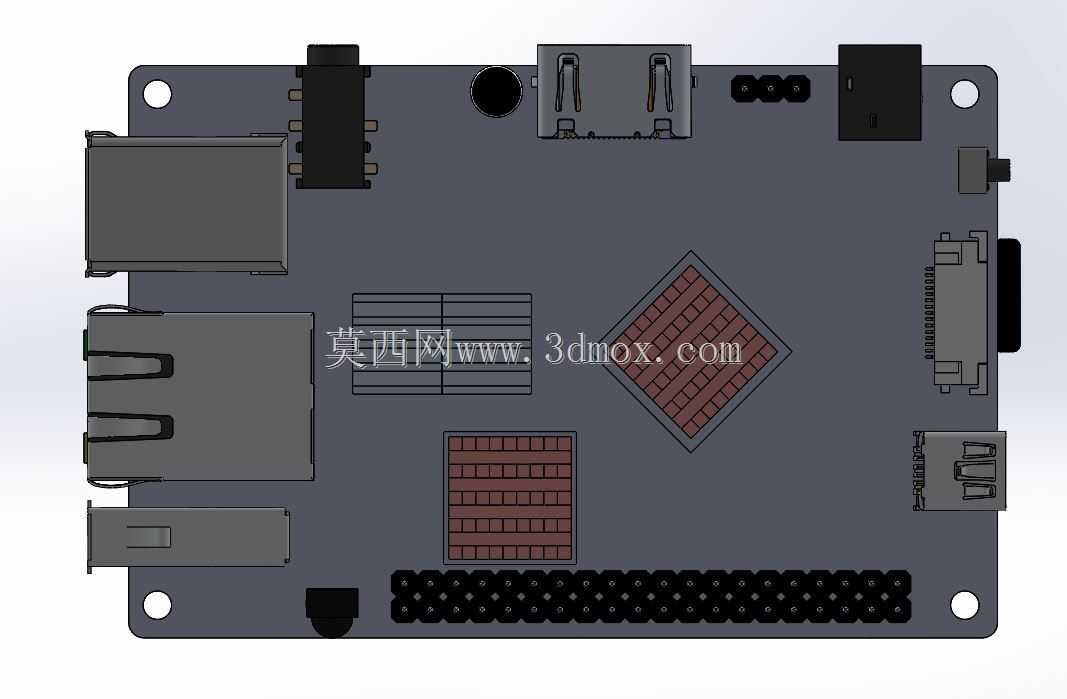

这款单板计算机的结构设计围绕嵌入式开发场景的实际使用需求展开，可广泛应用于创客项目开发、小型智能终端搭建、物联网边缘节点部署、编程学习实践、轻量级服务器搭建等场景，能够满足个人开发者、教育机构、小型硬件创业团队的硬件原型验证与功能实现需求。设计过程中以实际量产的同类型开发板硬件布局为参考，将各类通用电子元件按照实际电路连接逻辑与安装规范完成排布组装，完整还原了开发板的全部硬件接口与元件布局。板载集成了以太网接口、USB接口、HDMI输出接口、电源输入接口、GPIO排针排母、存储模块插槽、主控芯片散热结构等核心功能部件，每个接口的位置、间距、突出高度都按照实际硬件的安装尺寸进行匹配，确保结构模型与实物的安装边界完全一致。设计时充分考虑了实际使用中的安装兼容性，板体的固定孔位位置、孔径大小完全符合通用开发板的安装规范，可直接适配市面上常见的开发板外壳、散热组件、扩展模块的安装尺寸，无需额外调整结构即可完成配套配件的装配。各个接口的朝向与伸出板体的长度都经过精准校准，既保证外接设备插拔时的操作空间充足，不会出现相邻接口互相干涉的情况，也避免了接口突出过多导致整体安装尺寸超标的问题。板上的高低压元件区域做了清晰的布局分隔，电源接口附近的滤波元件、主控芯片周边的存储与辅助电路元件、GPIO区域的排针阵列都按照实际电路的信号走向排布，既符合电路设计的信号完整性要求，也在结构上预留了足够的散热空间，保证高负载运行时各个元件的热量能够顺利散出。排针排母的引脚间距、引脚长度都按照行业通用标准设计，可直接兼容各类扩展板、传感器模块的插接，不需要额外修改引脚尺寸即可完成硬件扩展。整体板体的厚度、边缘倒角都参考实物的工艺参数设计，既保证了结构强度，也避免了安装时边缘刮擦配件的问题，能够为后续的外壳设计、扩展配件开发、硬件结构验证提供精准的三维参考依据。
