MEMZ引擎配套连杆结构三维设计作品

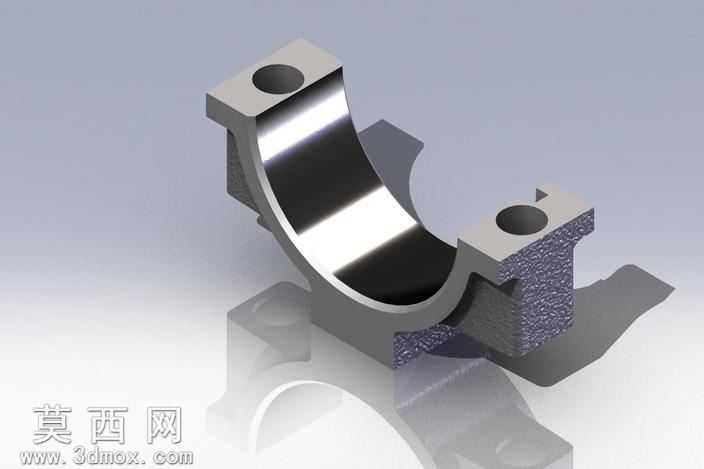

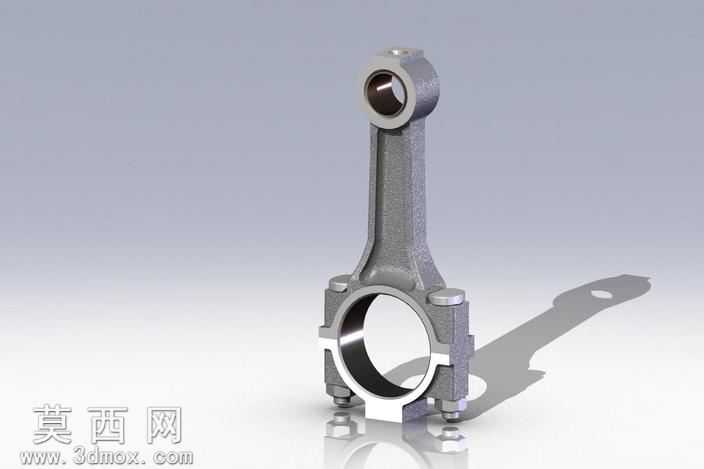

本作品为MEMZ引擎配套连杆的三维建模设计成果，建模阶段严格遵循内燃机连杆的实际工程尺寸比例，在三维软件中先完成整体轮廓的草绘定位，分别绘制连杆小头端、杆身、大头端三个核心区段的截面轮廓，通过拉伸、放样特征完成基础实体构建，再对杆身采用工字形截面的轻量化结构做细节优化，既保证构件的结构强度，又合理降低零件自身重量。建模过程中对连杆小头的衬套安装位、大头端的分体式连接结构、螺栓紧固点位都做了精准的特征还原，大头端的轴瓦贴合面、螺栓孔的沉头结构都按照实际装配要求做了公差预留的特征处理，确保模型可直接用于后续的装配干涉校验、运动仿真分析环节。材质与渲染阶段，为还原真实铸钢连杆的质感，为模型赋予了哑光铸铁材质，调整材质的粗糙度、金属度参数匹配实际锻件的表面肌理，对小头端的衬套内壁、大头端的轴瓦贴合面做了单独的材质区分，设置为高光金属质感来体现机加工面的光滑特性。渲染场景采用柔和的影棚布光方案，添加了地面反射效果来凸显零件的立体轮廓，阴影参数调整为软阴影，避免生硬阴影遮挡零件的结构细节，多角度渲染图可清晰展示连杆各个方位的结构特征。设计思路上，该连杆作为引擎动力传递的核心构件，建模全程围绕传动工况的受力特性做结构考量，杆身的过渡圆角做了平滑处理，避免应力集中问题，大小头端的连接过渡段做了渐变加厚处理，匹配往复运动过程中的受力分布，分体式大头端的结合面定位结构、螺栓安装位的凸台强化结构都完整还原，确保模型既具备外观展示效果，也符合机械设计的工程逻辑，可用于教学演示、结构参考、引擎装配模拟等多个场景。
