五叶结构潜艇螺旋桨三维建模作品

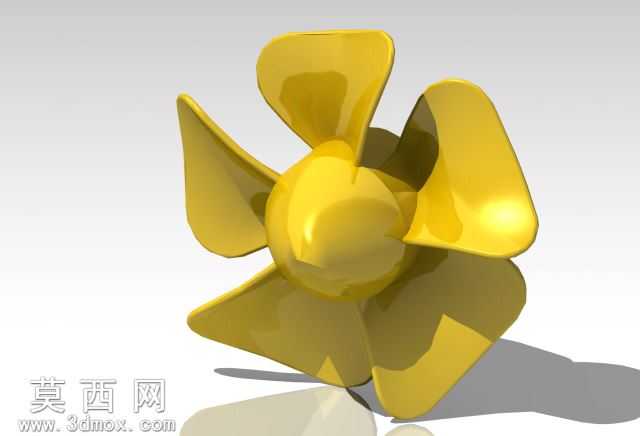

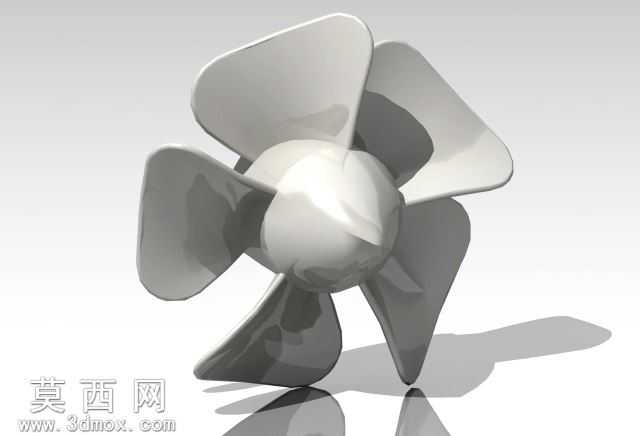

本作品为五叶式潜艇螺旋桨三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先围绕潜艇水下航行的流体力学需求确定基础设计逻辑，以降低水下航行噪声、提升推进效率为核心目标，确定五叶非对称布置的整体结构方案。建模阶段先绘制桨毂的基础回转体轮廓，通过旋转凸台命令生成流线型桨毂主体，桨毂前端采用圆弧过渡的整流造型，减少航行过程中的迎流阻力，桨毂与各叶片的衔接位置做平滑圆角处理，避免应力集中问题。叶片建模阶段先逐一定义每个叶片的翼型截面轮廓，从叶根到叶梢设置多组截面参数，调整不同截面的螺距、侧斜角与纵倾角，通过曲面放样命令生成单个叶片的完整曲面，再对曲面进行加厚处理生成实体叶片，之后按照圆周阵列规则将单个叶片均匀排布在桨毂外侧，保证五个叶片的安装角度、尺寸参数完全一致，避免因结构不对称导致的运转振动。材质与渲染阶段，为模型赋予亮黄色金属漆材质，调整材质的反光度、粗糙度参数，模拟专用船用螺旋桨防护涂层的质感，搭建浅灰色渐变背景的渲染场景，添加柔和的环境光与定向光源，投射出自然的软阴影，清晰呈现叶片曲面的流畅弧度与整体结构的立体感。结构设计上充分考虑潜艇螺旋桨的实际工况，叶片叶梢做圆弧收边处理，叶根位置适当增加厚度提升结构强度，整体曲面过渡顺滑无突兀棱角，既满足水下推进的流体性能要求，也兼顾了结构的可靠性，完整还原了大侧斜五叶潜艇螺旋桨的典型结构特征，可用于船舶推进结构教学、水下航行器方案展示等场景。
