缆索移动GoPro拍摄传动装置结构

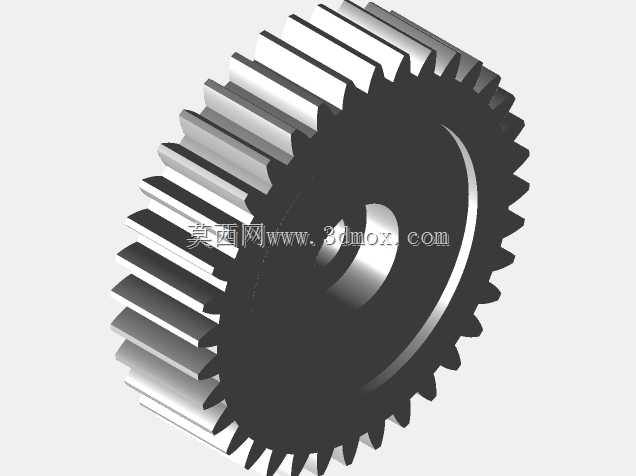

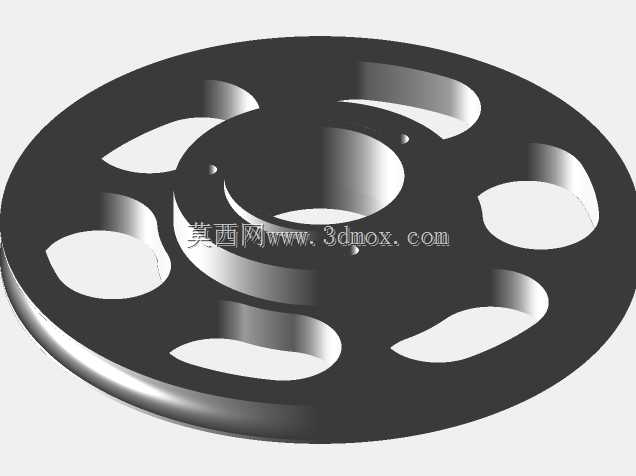

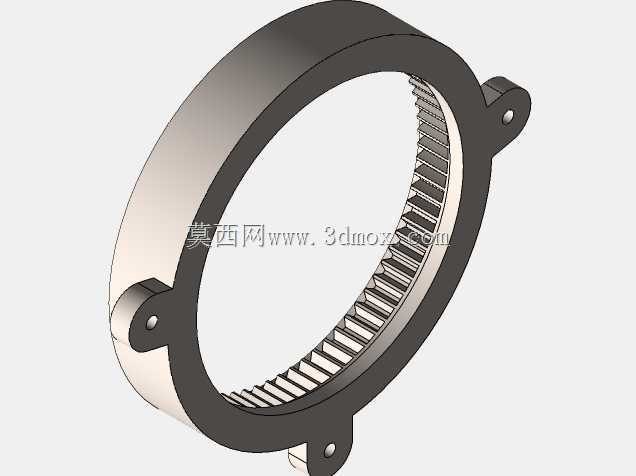

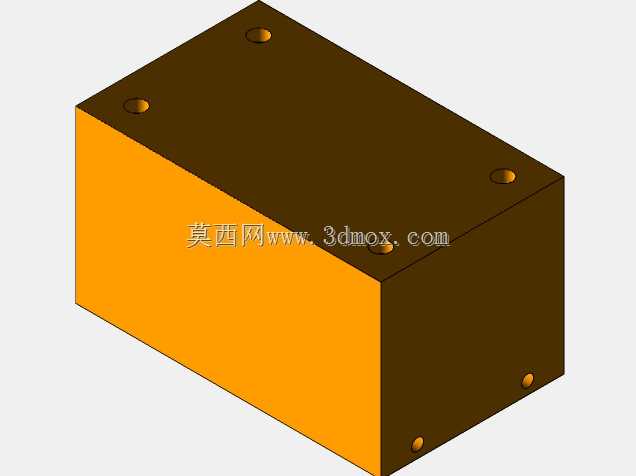

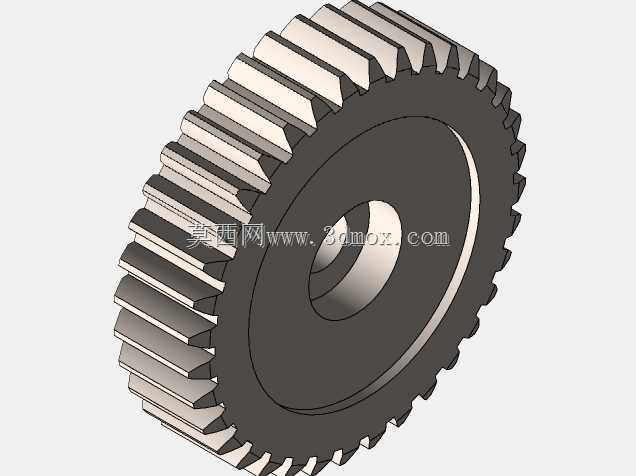

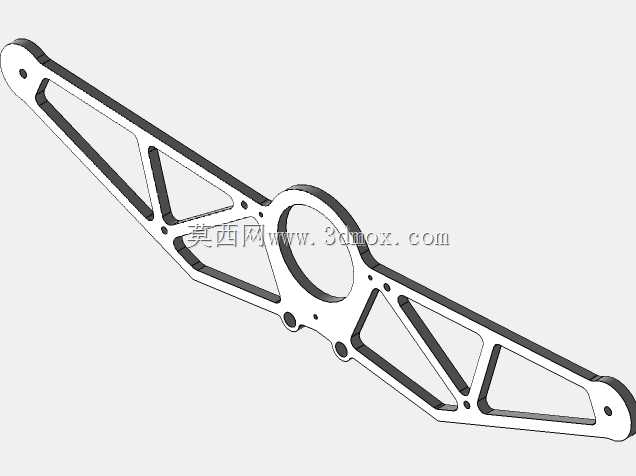

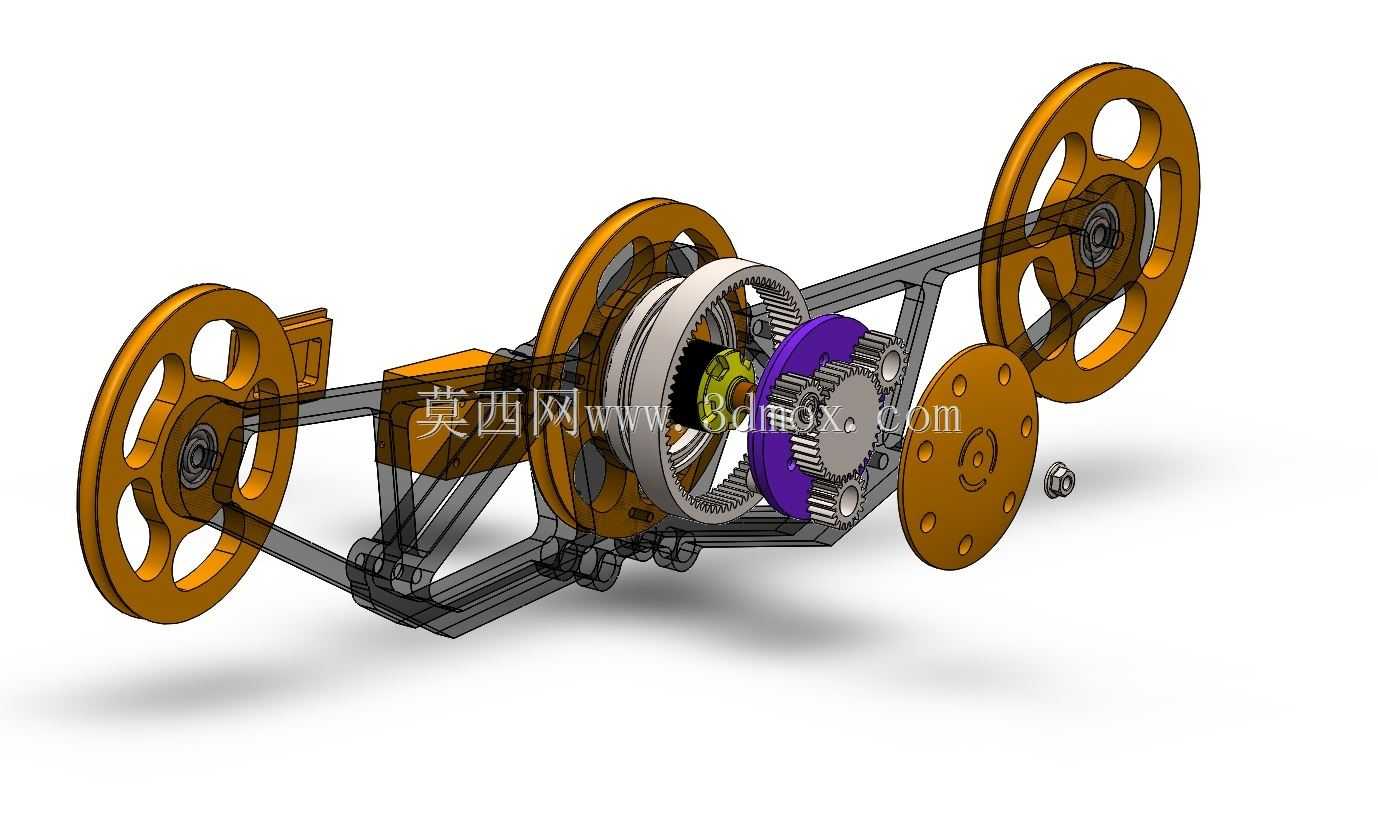

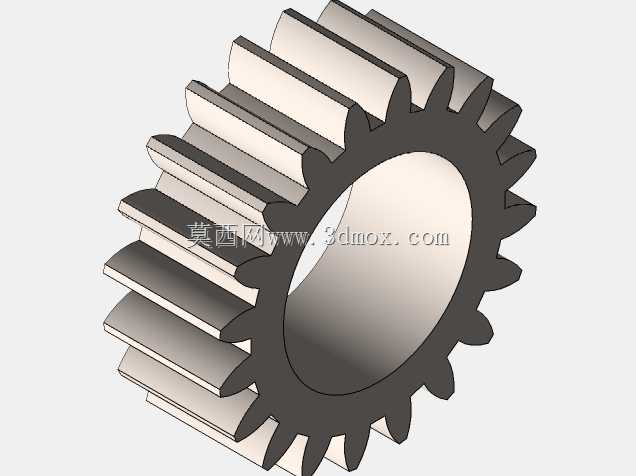

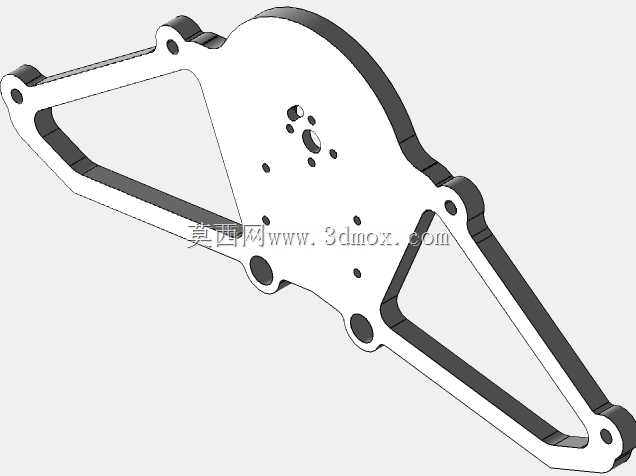

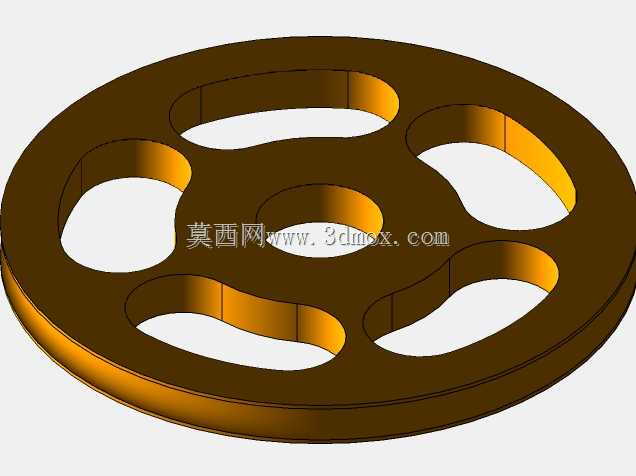

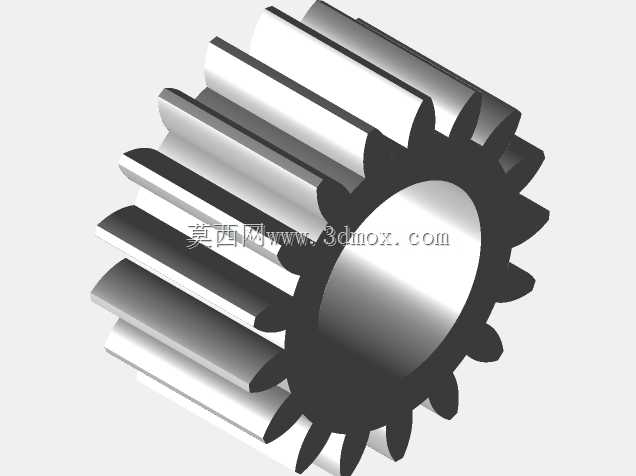

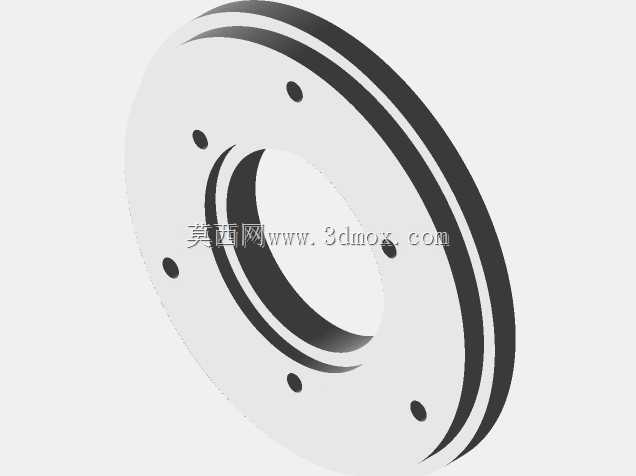

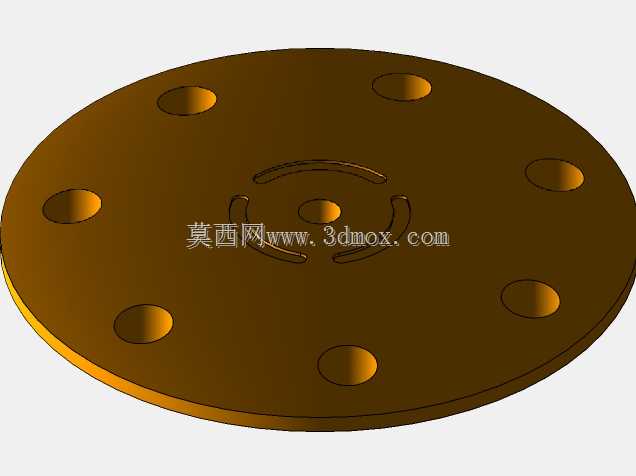

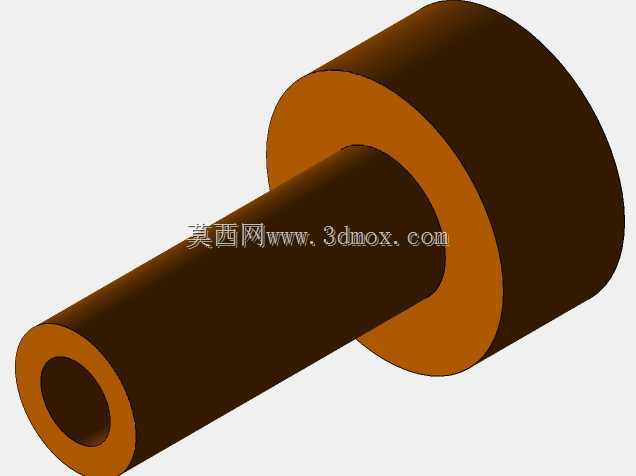

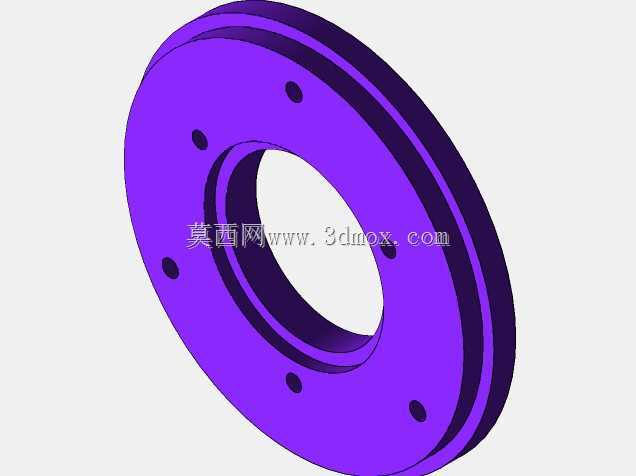

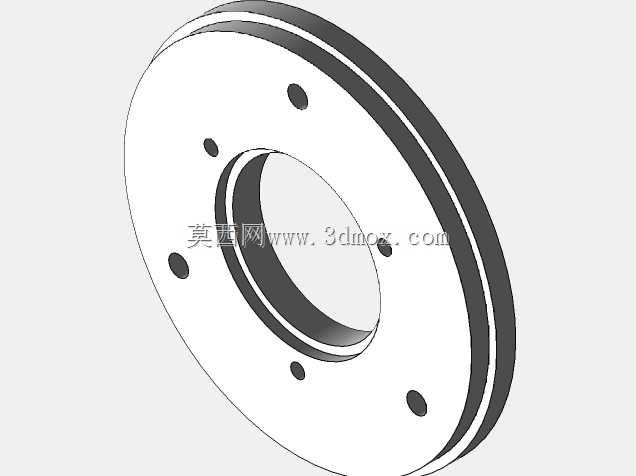

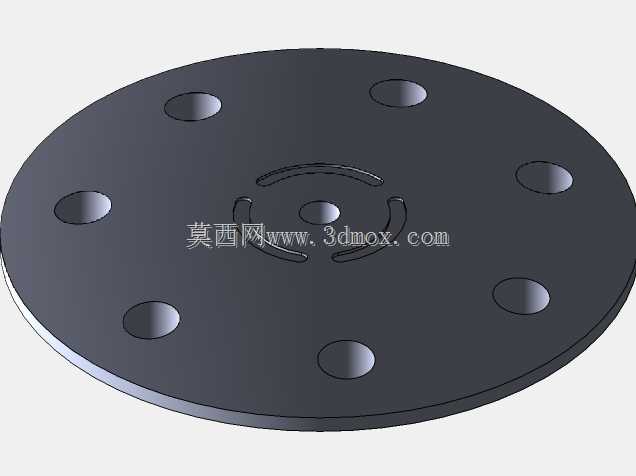

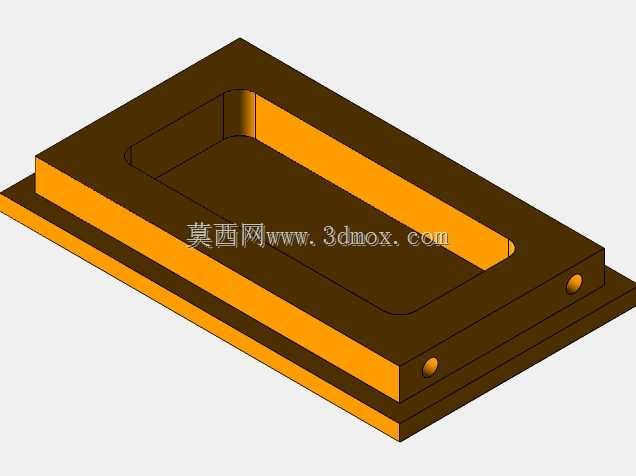

该缆索移动拍摄装置主要应用于户外低空移动影像采集场景，适配运动相机的挂载需求，可在架空缆索上实现平稳往复移动，完成延时摄影、高速跟拍、长距离场景移动记录等拍摄任务，尤其适合户外山地、赛事场地、景区全景等需要线性移动拍摄的场景，替代人工手持或滑轨铺设的高成本作业模式。装置核心采用无刷电机作为动力源，搭配行星齿轮减速结构实现动力输出的扭矩放大，整套传动结构集成在对称式轮组框架内，两侧的大直径槽轮可直接卡合在架空缆索上，轮缘的镂空设计在保证结构强度的同时降低了整体自重，减少缆索承重负担。设计过程中优先考虑了户外使用的轻量化需求，主体框架采用镂空桁架式结构，在保证传动部件安装定位精度的前提下，尽可能削减非受力区域的材料体积，同时兼顾3D打印制造的工艺可行性，所有外露部件均做了圆角过渡处理，避免户外使用时的磕碰损伤。传动部分采用行星轮系搭配同步带传动的组合方案，电机输出的高转速低扭矩动力经行星减速机构降速增扭后，通过同步带传递至两侧驱动轮，保证两侧轮组转速完全同步，避免装置在缆索上运行时出现偏卡、打滑的问题，中间的离合式凸轮结构可实现缆索的快速卡装与拆卸，无需额外工具即可完成装置在缆索上的挂载与取下。装置整体安装边界控制在长320mm、宽160mm、高180mm范围内，底部预留了标准运动相机安装螺孔，可直接适配主流运动相机的挂载需求，重心经过精准配平，挂载相机后整体重心位于缆索正下方，保证运行过程中不会出现侧翻、晃动的问题，传动部件外侧设置有半透明防护壳，既可以直观观察内部传动运行状态，也能避免户外灰尘、杂物进入传动间隙造成卡滞。整套结构的传动比经过精准匹配，可实现每分钟0.5米至12米的无级调速范围，低速档位适配长曝光延时摄影的平稳移动需求，高速档位可满足快速运动场景的跟拍需求，无线控制模块集成在框架侧方的盒体内，可实现远程启停、调速、换向操作，控制信号无遮挡情况下传输距离可达100米，完全满足多数户外拍摄场景的使用需求。
