拓扑优化轻量化支撑连接结构设计

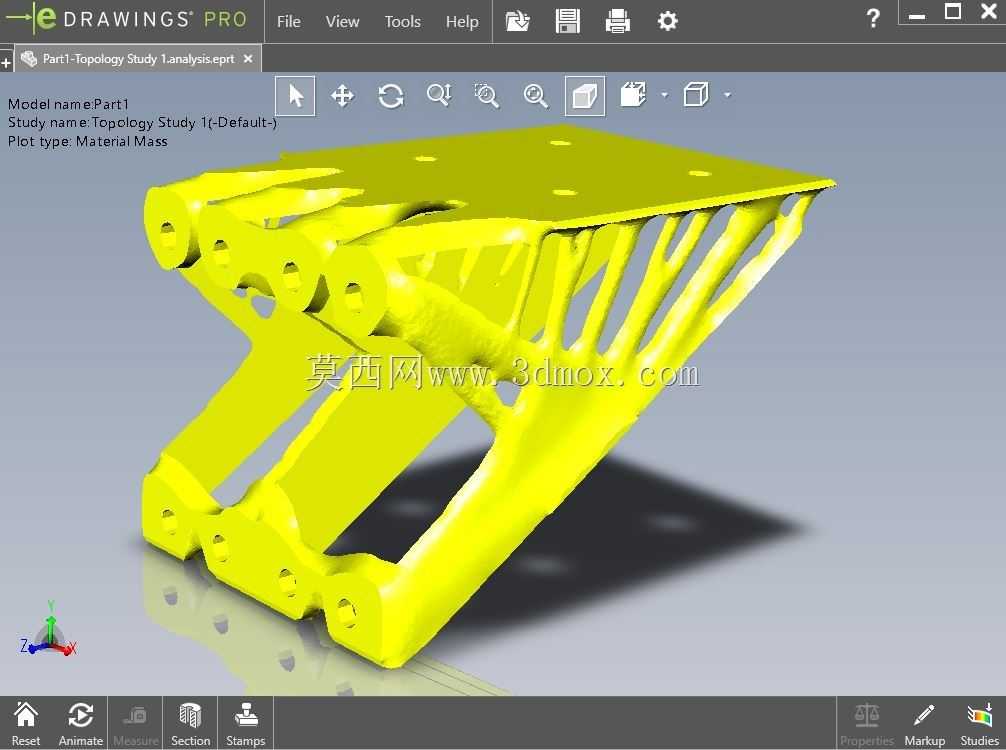

该支撑连接结构主要面向工业装备领域的轻量化承载需求，可应用于自动化生产线的工位承载支架、移动作业平台的连接支撑、小型工业机器人的末端安装基座等场景，在满足额定承载要求的前提下最大程度降低结构自重，减少设备运行过程中的无效负载，提升动态响应速度。结构整体采用上下双安装面配合交叉斜向支撑的构型，上下安装面均预留了规则排布的安装孔位，可适配标准螺栓连接，安装边界清晰，能够直接与对应规格的设备端面完成装配，无需额外加工转接结构。设计过程中依托拓扑优化技术完成构型迭代，首先明确结构的固定约束位置与载荷施加方向，在给定的设计空间内通过材料分布算法逐步去除低应力区域的冗余材料，最终形成类似生物骨骼的多孔桁架式支撑构型，斜向支撑筋的走向完全匹配主应力传递路径，避免了传统等厚度筋板设计中存在的材料冗余问题，在相同载荷工况下，结构自重较传统铣削加工的支撑件降低百分之四十以上，同时静刚度与抗变形能力满足设计指标。结构的交叉支撑构型兼顾了多方向的承载能力，既可以承受垂直于安装面的正向压力，也能够抵抗侧向倾覆力矩，在设备启停、变向运行产生的交变载荷作用下，应力分布均匀，不存在明显的应力集中区域，可有效延长结构的疲劳使用寿命。外形方面整体轮廓规整，无复杂倒扣结构，既可以采用金属3D打印工艺直接一体成型，也可通过铸造工艺完成批量生产，后续仅需对安装孔位进行简单的精加工即可满足装配精度要求，适配多类加工工艺的生产需求，能够帮助装备制造企业在保证结构性能的同时控制生产成本，降低设备整体能耗。
