轻木构架式遥控固定翼航模设计

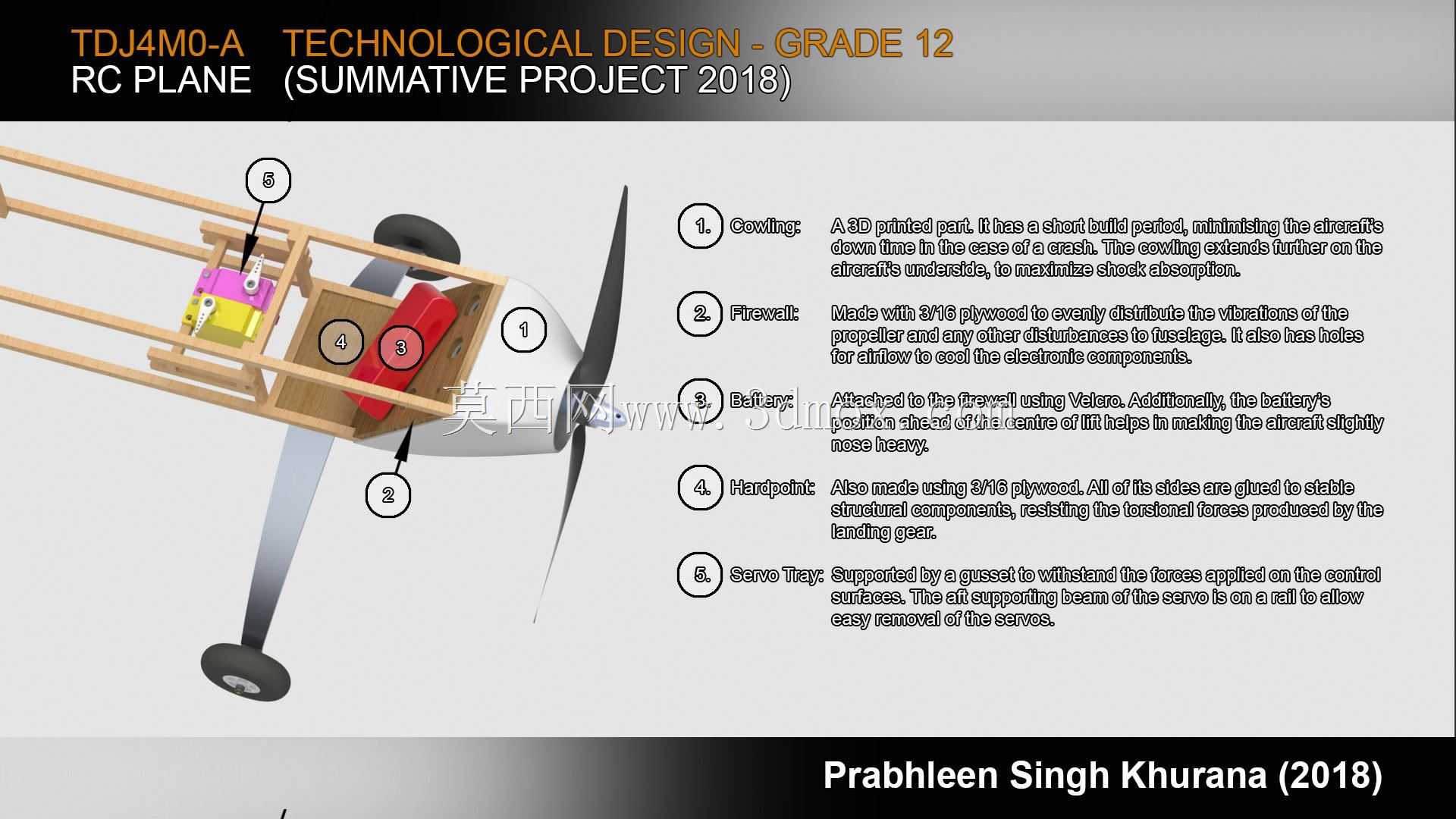

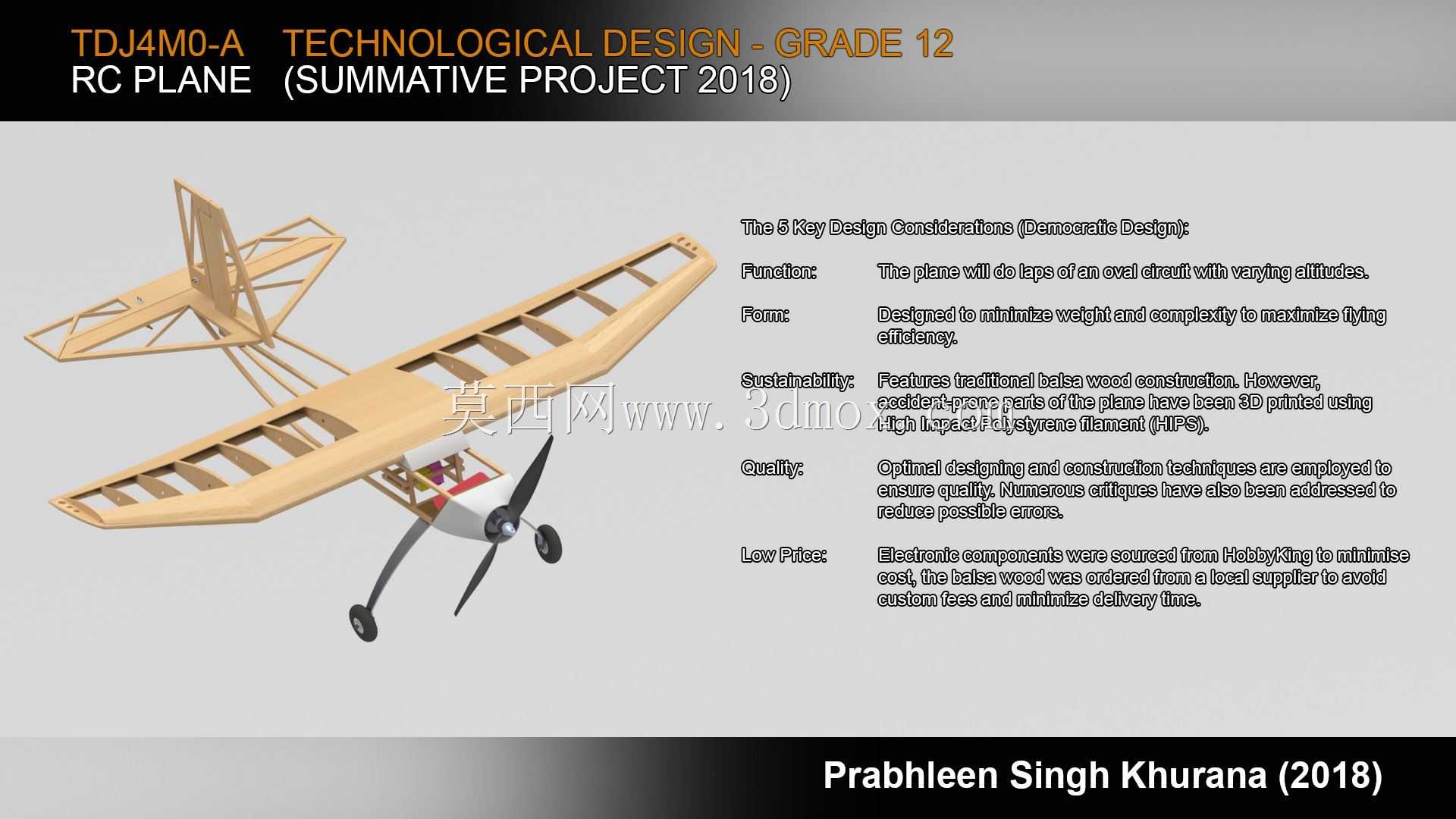

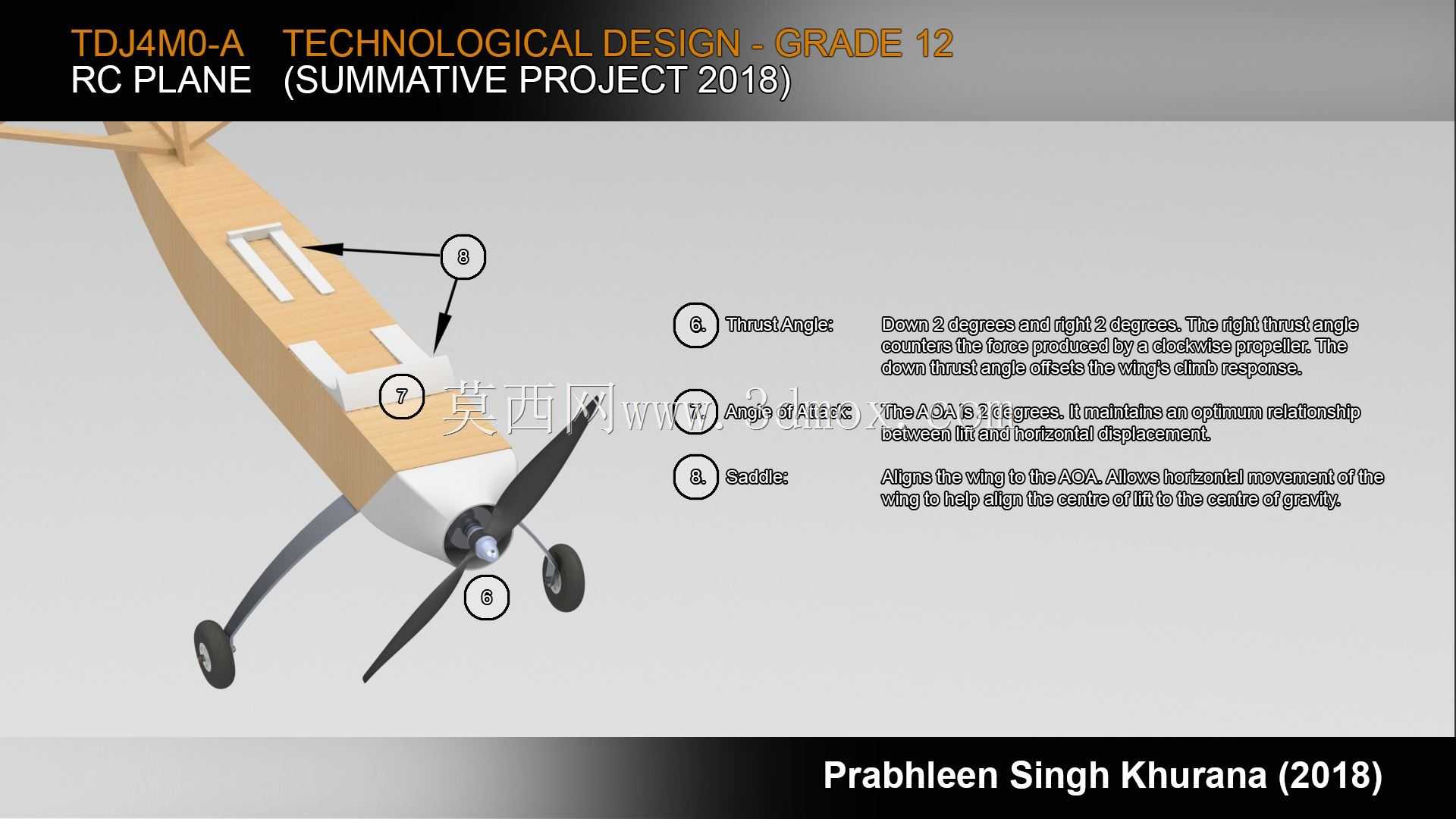

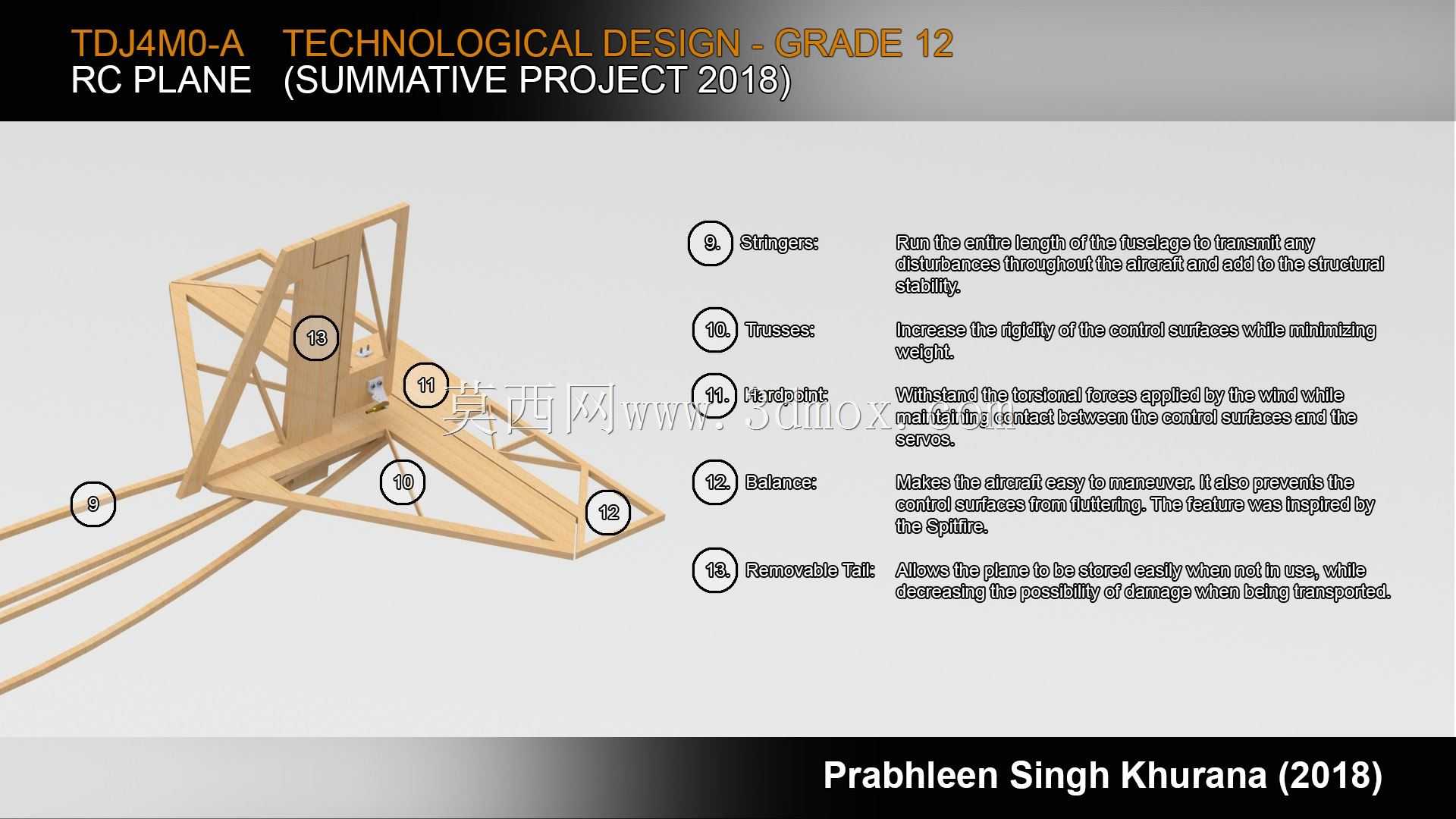

这款轻木构架式遥控固定翼航模，主要面向航空模型爱好者的户外飞行场景，同时可作为中学通用技术课程、航空科普教学的实操载体，也能用于小型航空赛事的特技飞行项目，帮助使用者理解固定翼飞行器的升力原理、操控逻辑与结构力学特性。该航模采用上单翼常规布局，搭配前置拉力螺旋桨与后三点式起落架，整体结构以巴尔沙轻木为核心构架材料，通过切割成型的木片拼接成翼肋、机身隔框、尾翼支撑等受力骨架，外覆高强度热缩蒙皮形成完整气动外形，在保证结构强度的前提下最大限度降低整机重量，有效提升飞行时的升阻比与续航表现。设计过程中围绕椭圆航线爬升的飞行需求，对翼型进行了针对性选型，采用平凸翼型兼顾低速升力与高速飞行稳定性，机翼与机身的连接位置经过重心配平计算，确保整机重心落在机翼气动弦长30%的最优区间，避免飞行中出现头轻或头重导致的操控失稳。机身前段预留了标准航模电子设备的安装空间，可适配常规规格的无刷电机、电调、锂电池与舵机，起落架采用弹性钢丝搭配轻质橡胶轮，能够承受草地、硬化路面等不同场地的起降冲击，尾翼组包含水平安定面、升降舵、垂直安定面与方向舵，通过连杆与舵机连接实现精准的俯仰、偏航操控，配合机翼上的副翼可完成横滚、转弯、爬升等全套特技飞行动作。整机翼展控制在1.2米左右，机身长度约0.9米，各部件采用模块化拼接设计，机翼可快速拆卸便于运输收纳，安装时仅需对准机身定位插槽即可完成翼身对接，无需复杂调试即可满足飞行的结构精度要求。结构设计上对受力集中的电机安装座、起落架固定位、翼根连接位置做了局部加强，采用多层轻木叠加搭配硬质木条补强，避免大过载飞行时出现结构断裂，同时所有木质构件边缘做了倒角处理，既降低飞行时的空气阻力，也能避免组装过程中划伤操作人员。
