58mm直径麦克纳姆全向移动轮结构设计

麦克纳姆轮作为全向移动设备的核心行走部件，广泛应用于仓储AGV小车、智能巡检机器人、窄通道作业转运平台、自动化产线接驳设备等场景，这类场景往往对移动灵活性有极高要求，传统转向轮无法在狭小空间内完成横移、原地旋转、斜向行进等动作，而麦克纳姆轮通过辊子的特殊排布，可依靠不同轮组的转速差与转向组合，实现平面内任意方向的移动，无需预留传统转向所需的回转空间，极大提升了空间利用率，尤其适合高密度仓储、精密设备车间、狭小作业舱室等受限空间内的移动设备搭载使用。

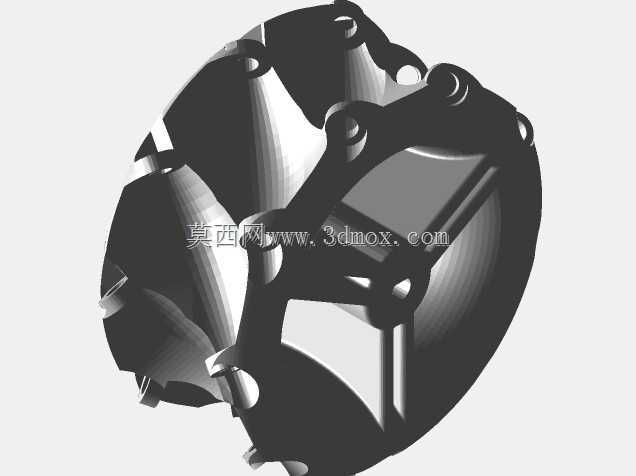

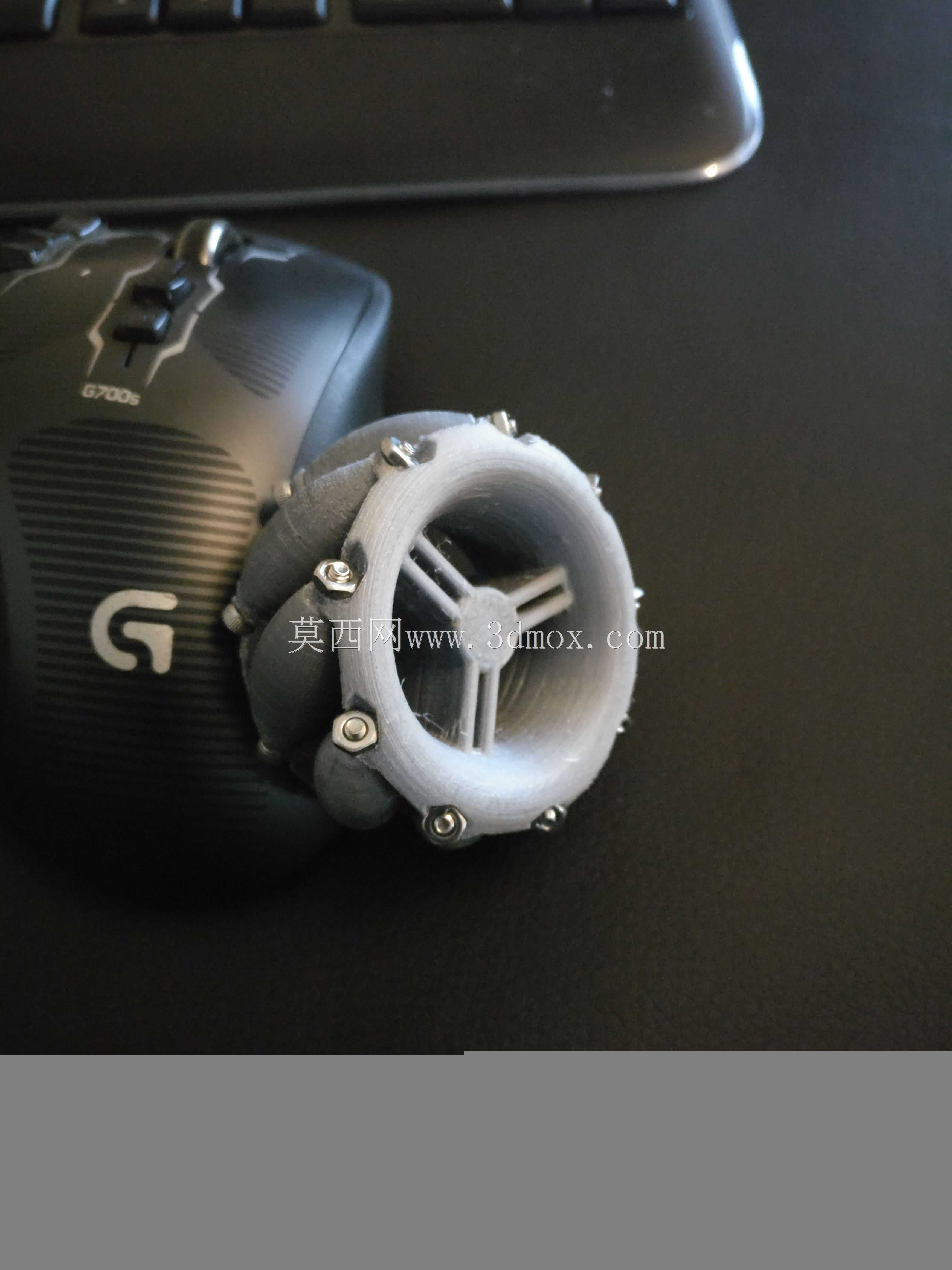

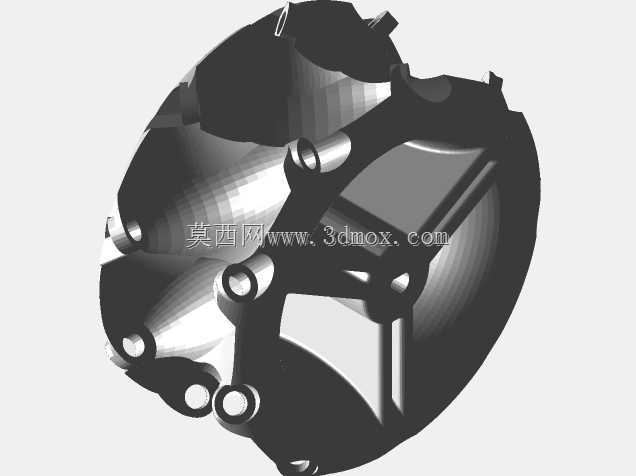

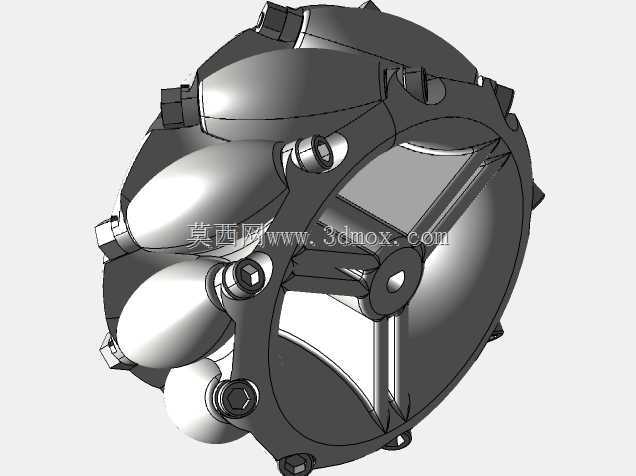

这款麦克纳姆轮在设计时充分考虑了小负载移动设备的安装需求，整体直径设定为58mm，轮体宽度为27mm，紧凑的尺寸能够适配小型AGV、桌面级移动机器人、教育类实训平台等轻量化设备的安装边界，不会占用过多车体内部空间，为车体的电池、控制板、传感器等部件预留充足的布置位置。轮体的轮毂采用一体化结构设计，辊子安装座与轮毂主体做了加强筋过渡处理，在保证整体轻量化的前提下提升了结构强度，能够承受小负载工况下的径向冲击力，避免长时间运行后出现轮毂变形、辊子错位等问题。

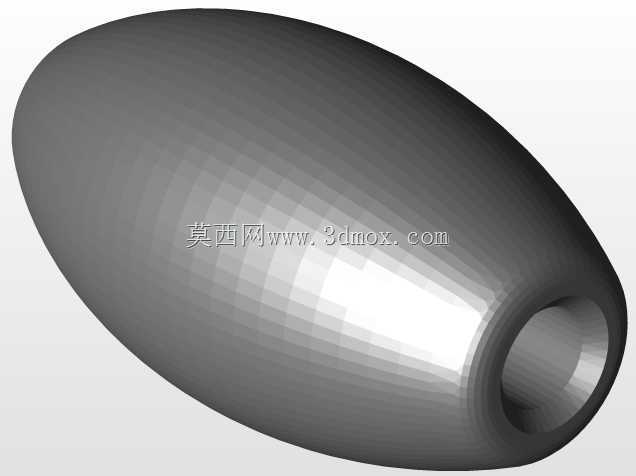

轮体周边的辊子按照固定偏角均匀排布，每个辊子都可绕自身轴线自由转动，当多个麦克纳姆轮按照指定布局安装在车体底部时，通过控制各个轮子的转速与转向，即可分解出不同方向的合力，从而实现车体的全向移动。设计过程中对辊子的安装间隙做了精准控制，既保证辊子转动顺畅无卡滞，又避免间隙过大导致运行过程中出现晃动、噪音过大等问题，同时轮毂上预留的安装孔位适配常规的电机输出轴安装尺寸，无需额外定制转接件即可完成装配，降低了整机的装配难度与配套成本。

在实际使用场景中，这款小尺寸麦克纳姆轮能够帮助移动设备在狭窄的货架通道、实验室操作台间隙、办公区域隔断间等场景灵活穿行，无需调整车体朝向即可完成侧向停靠、精准对位等动作，大幅提升移动作业的效率。轮体的结构设计兼顾了刚性与转动灵活性，辊子的接触面做了弧度优化，能够保证与地面的充分接触，在平整的环氧地坪、瓷砖地面、硬质PVC地面等常见室内场景下都能稳定运行，不会出现打滑、接触不均导致的移动偏差，为小型全向移动设备的稳定运行提供可靠的行走支撑。
