全功能外祖父钟

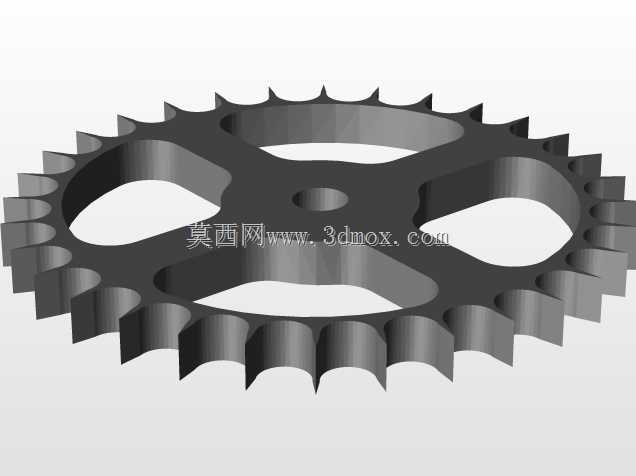

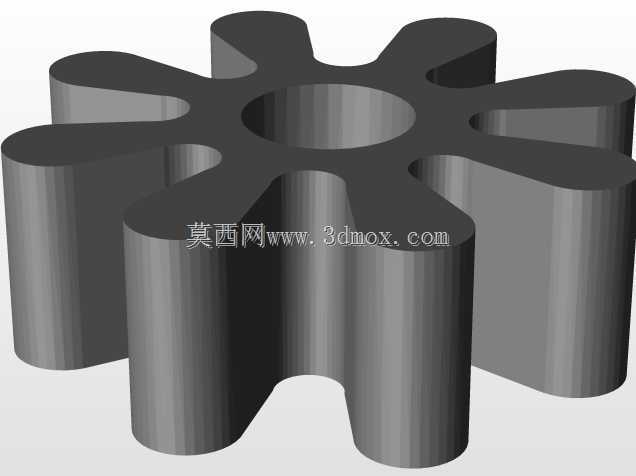

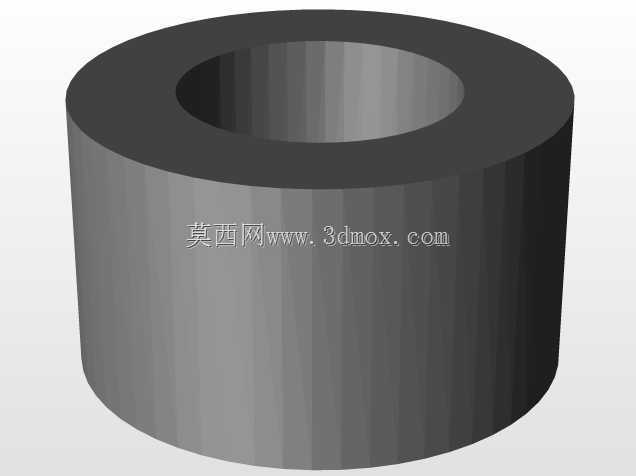

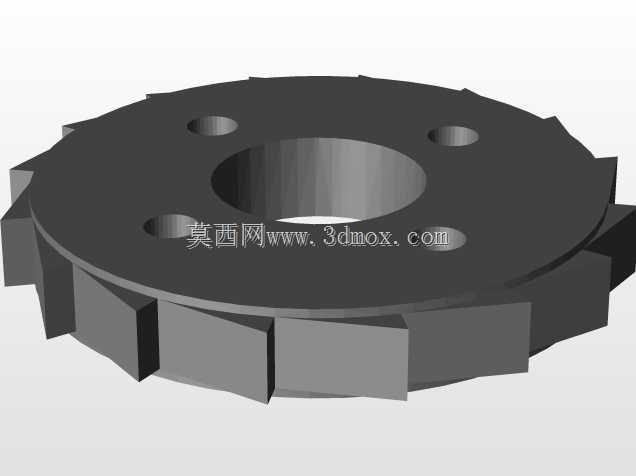

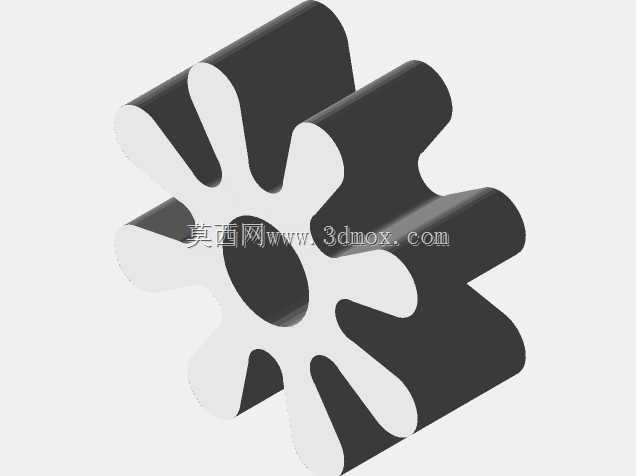

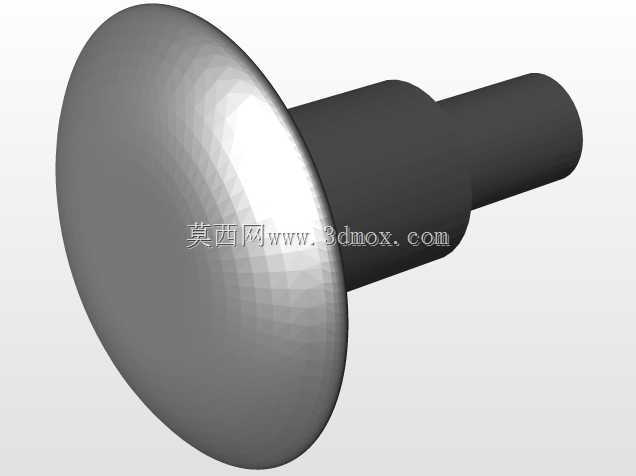

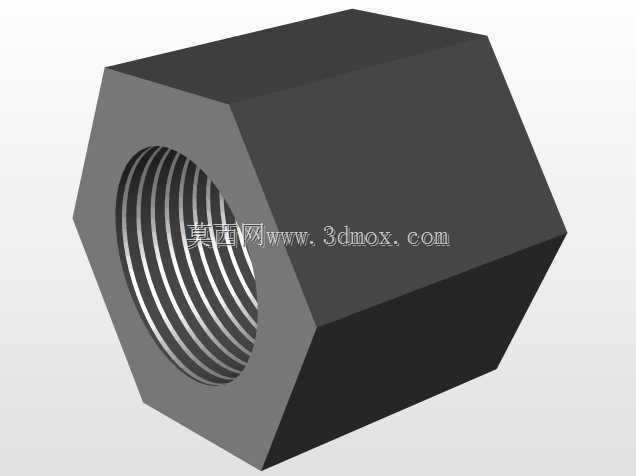

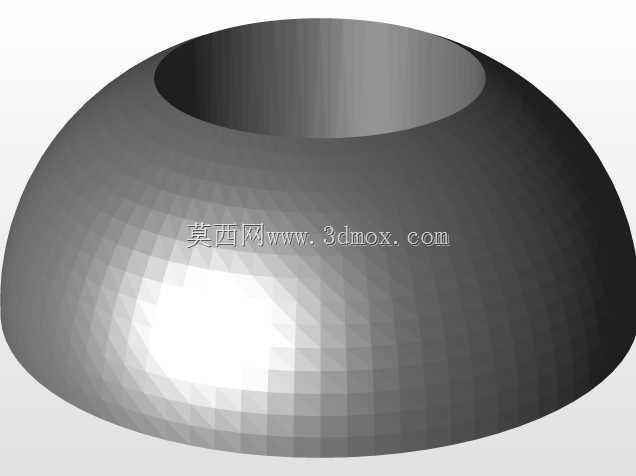

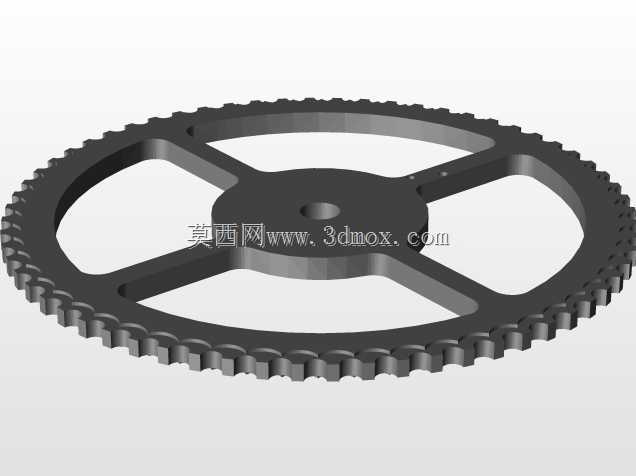

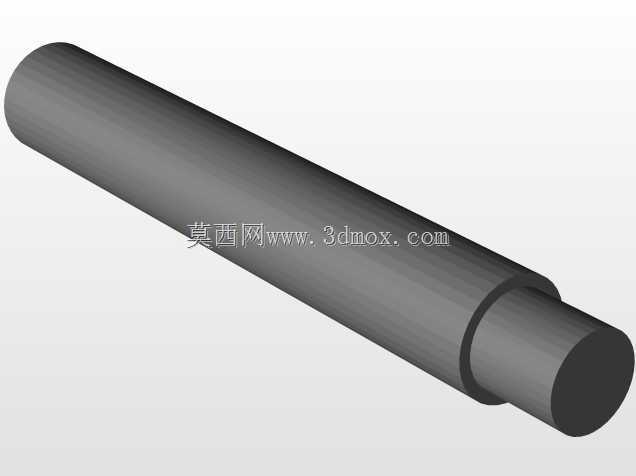

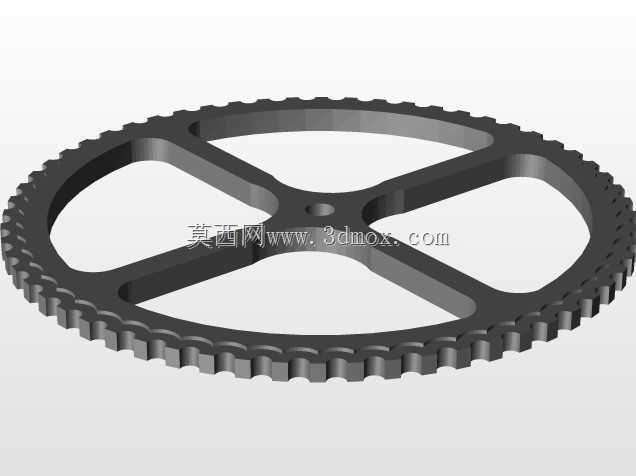

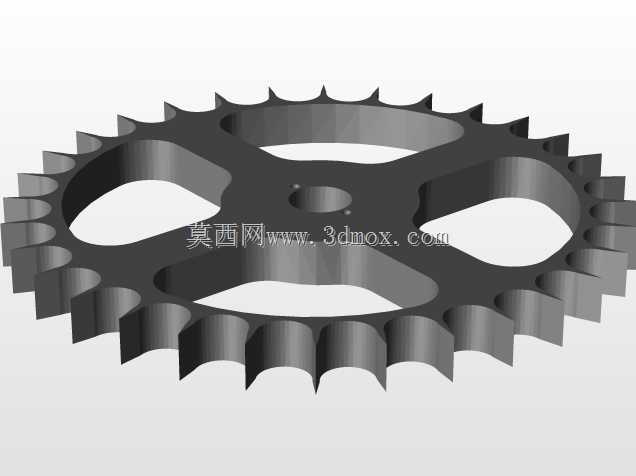

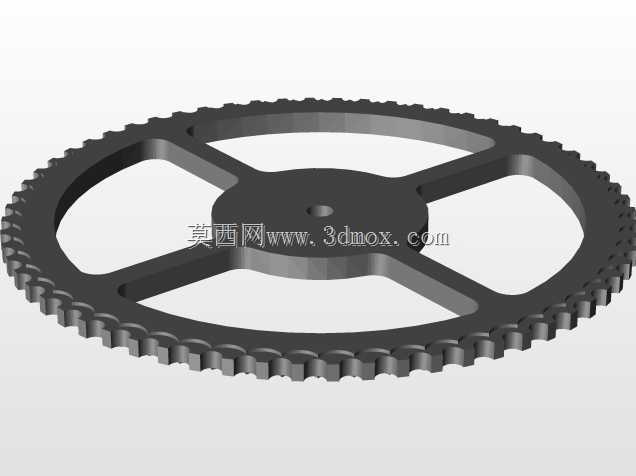

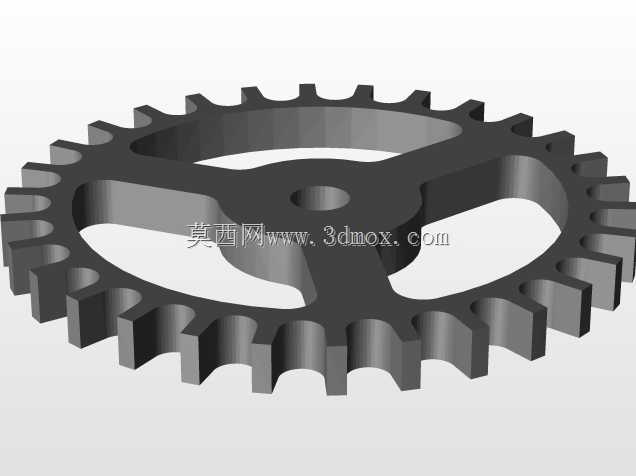

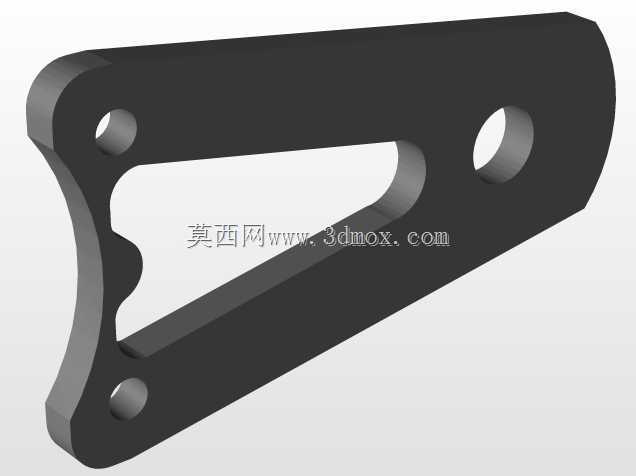

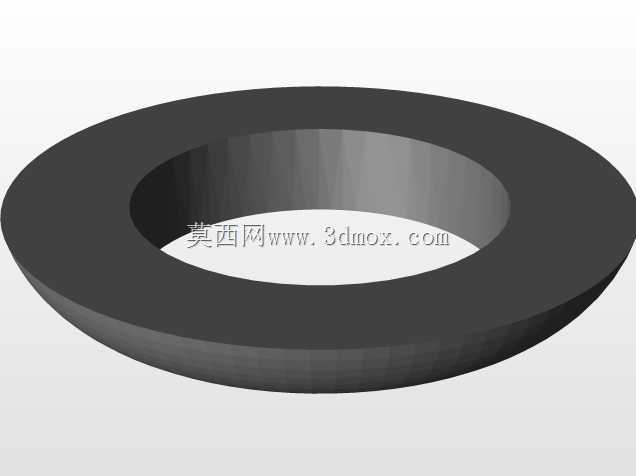

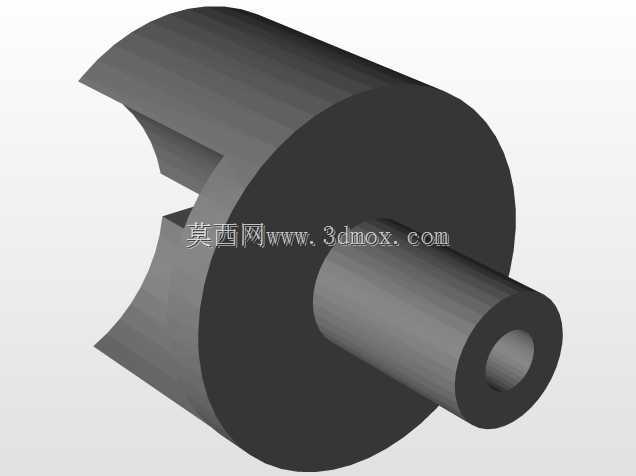

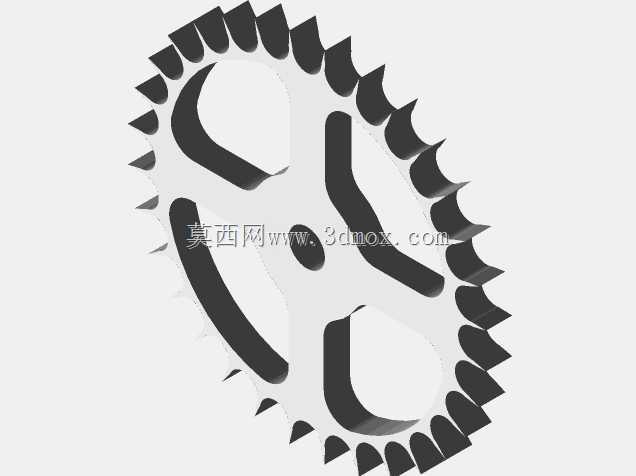

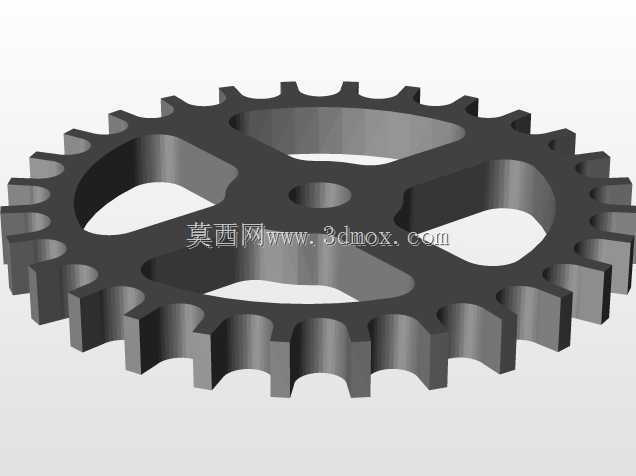

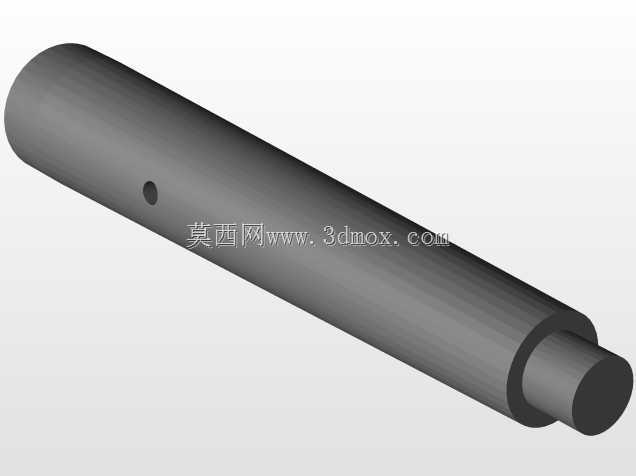

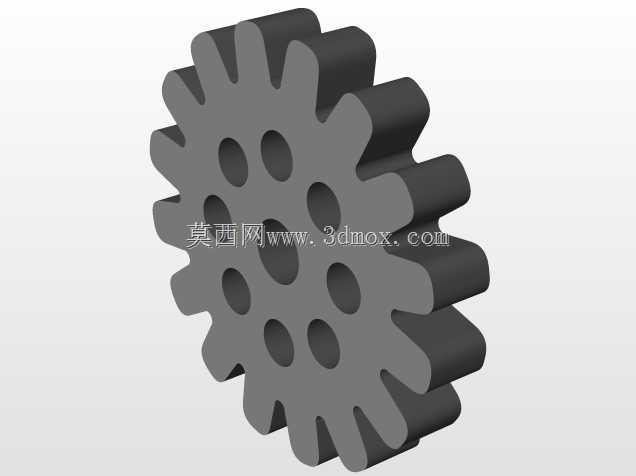

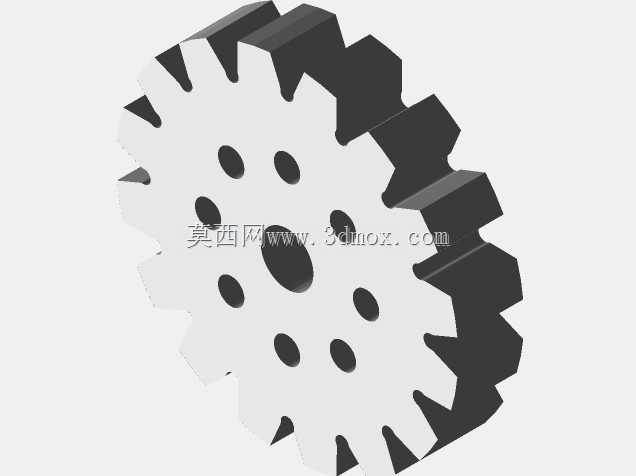

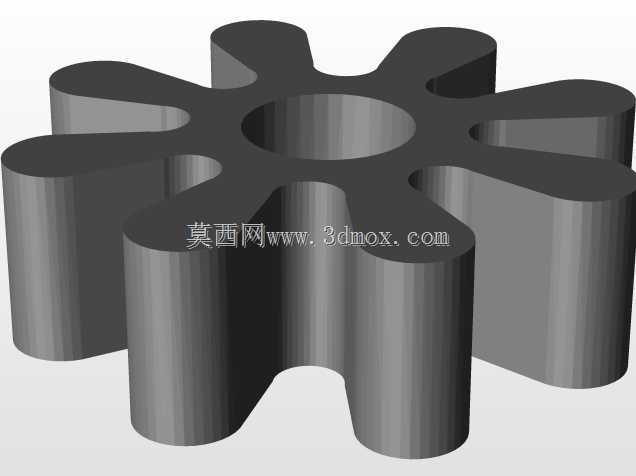

我花了很多时间制作了一个功能齐全的机械时钟。去年我做了一个laserply版本，我用同样的计划对每个部分进行了大量修改，使其可以3D打印，甚至可以更好地工作。时钟完全是由我设计的，从我的激光铺层版本，这是一个网上的计划，我发现了改变。我对整个时钟进行了大量修改，几乎对每个零件都进行了重新设计，但仍保持装配说明和基本齿轮结构不变，并对齿轮进行了改动，使它们能够更好地啮合。我花了将近30个小时来制作这个钟，我打算自己打印出来，不过如果有人比我快，请上传照片。我很有信心，它将工作，但我预计可能会有一些修改，由于我将作出一旦我完成印刷和组装。附件是原始胶合板时钟的原始组装文件。为了方便起见，我把所有的零件都命名为同一个名称，它们以同样的方式组合在一起，但它们的形状和尺寸都略有不同，有助于产品的3D打印。为了便于装配，请随意选择，因为要一次性打印很复杂，所以需要拆分两个零件进行3D打印。但是，将两个零件放在一起并粘合（建议使用tensol）现在，我还开发了一个附加文件，它是一个外部驱动板，以便这钟很容易用电子控制。该钟设计有一个中空的中心轴，普通的石英驱动器可以安装在该轴上，用来转动整个钟。我已经包括框架，但我建议只是由于印刷的大小，你做了一个不同的材料，如木材的强度和节省时间。另外，我已经使它可以挂在墙上直如渲染显示，因为我认为它看起来更好没有一个案件！基于我自己的时钟，我建立了和其他时钟的计划，我相当肯定它应该工作，齿轮大，但将适合一个350mmx350mm的印刷基地或稍小，但这是安全的一面。有很多部分，这是一个巨大的项目印刷，但完全值得！我已经做了同样的比例版本的木材是CAD和它的作品很好，所以三维打印版本也应该工作良好，只是要确保轴正确对齐和适当的油/固定。我希望你喜欢！再次重申，任何版本都将非常感谢。而且我在Solidworks中制作，因此如果有人希望这些文件进行一些修改，我很乐意，但条件是您将您的修改发送给我，以便我也可以更新这些改进。由于我没有3D打印机，目前无法访问，任何能打印出这个的人；请张贴照片
