开口型大开口可调间隙线性衬套结构

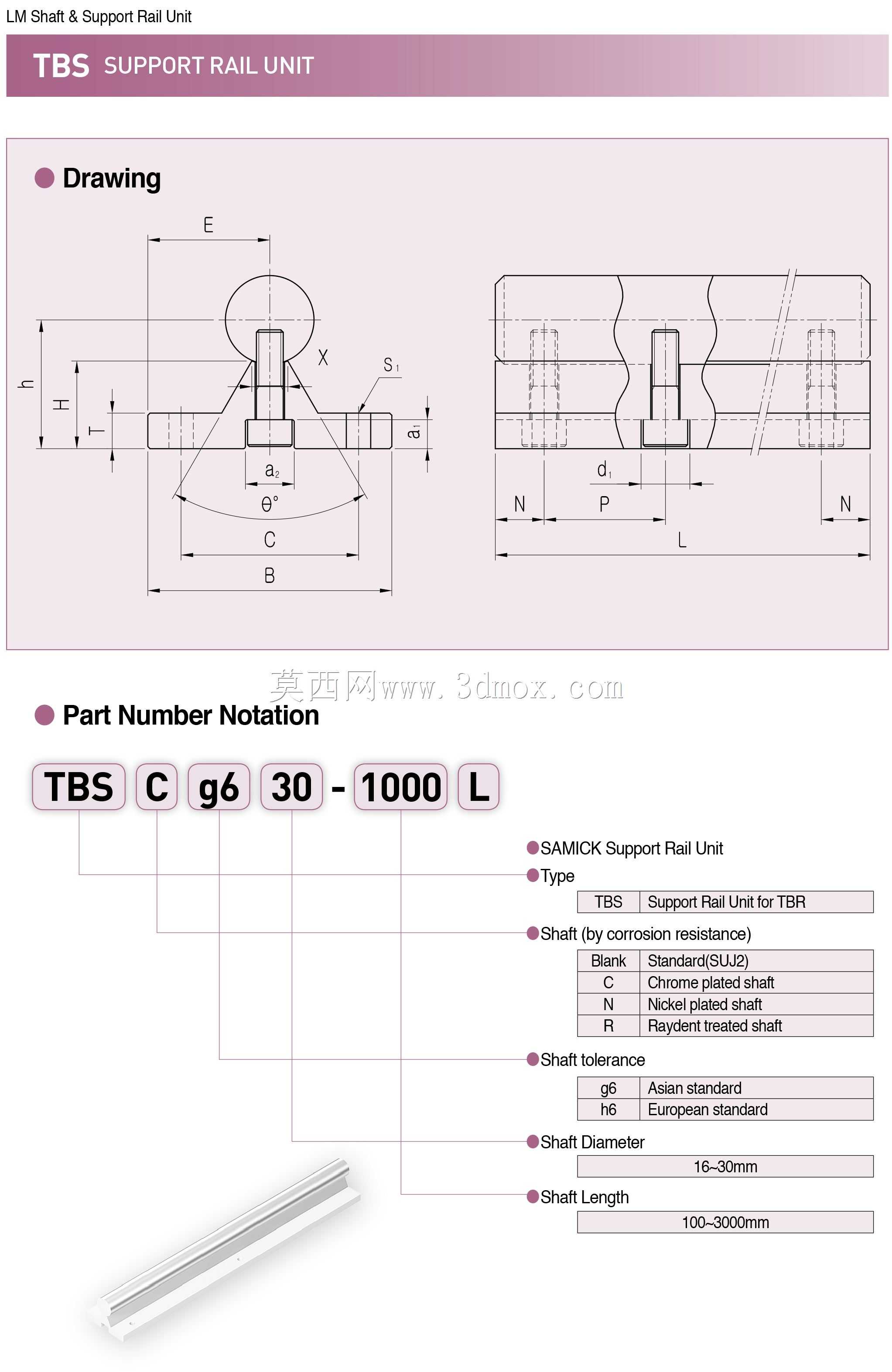

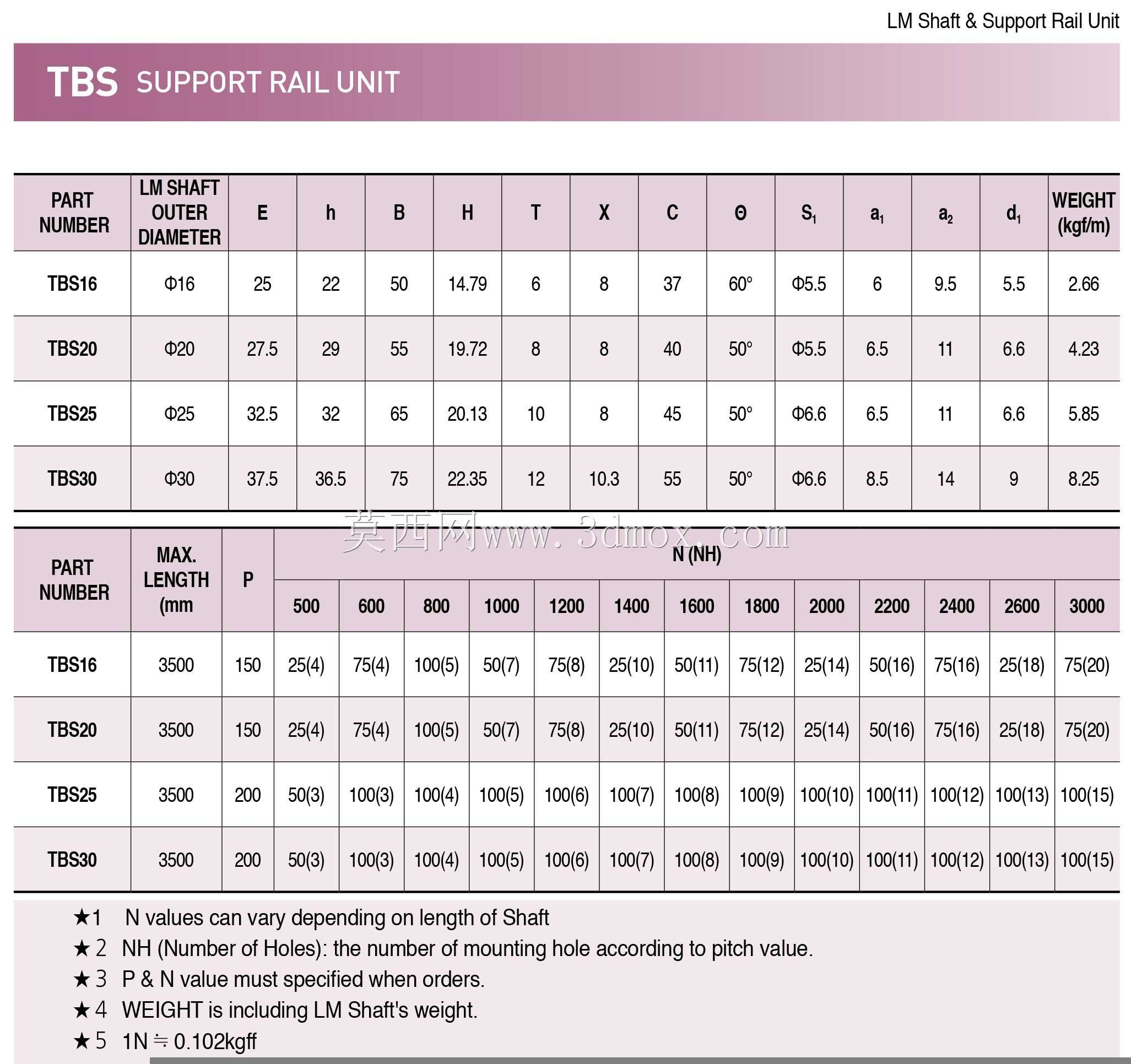

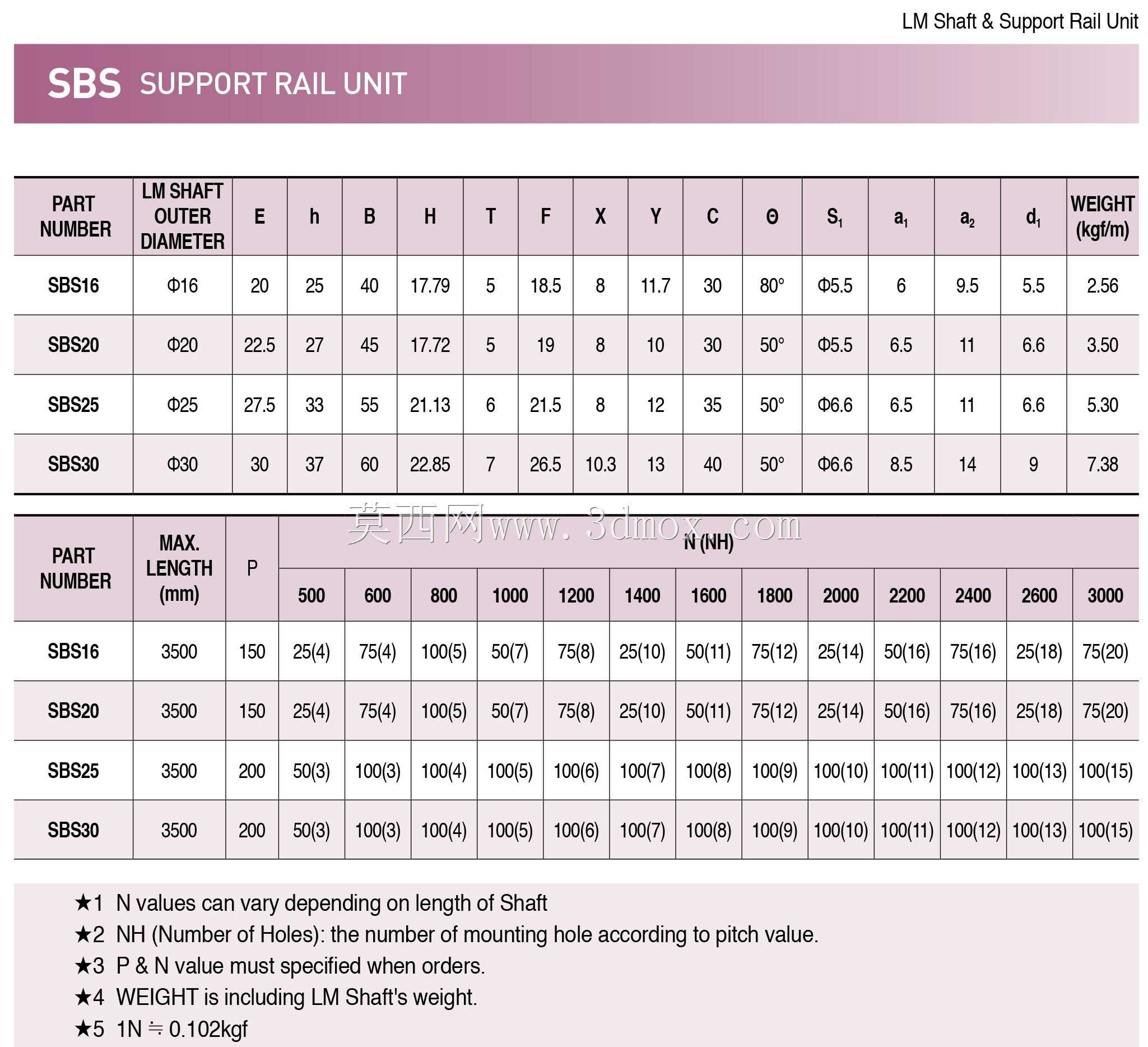

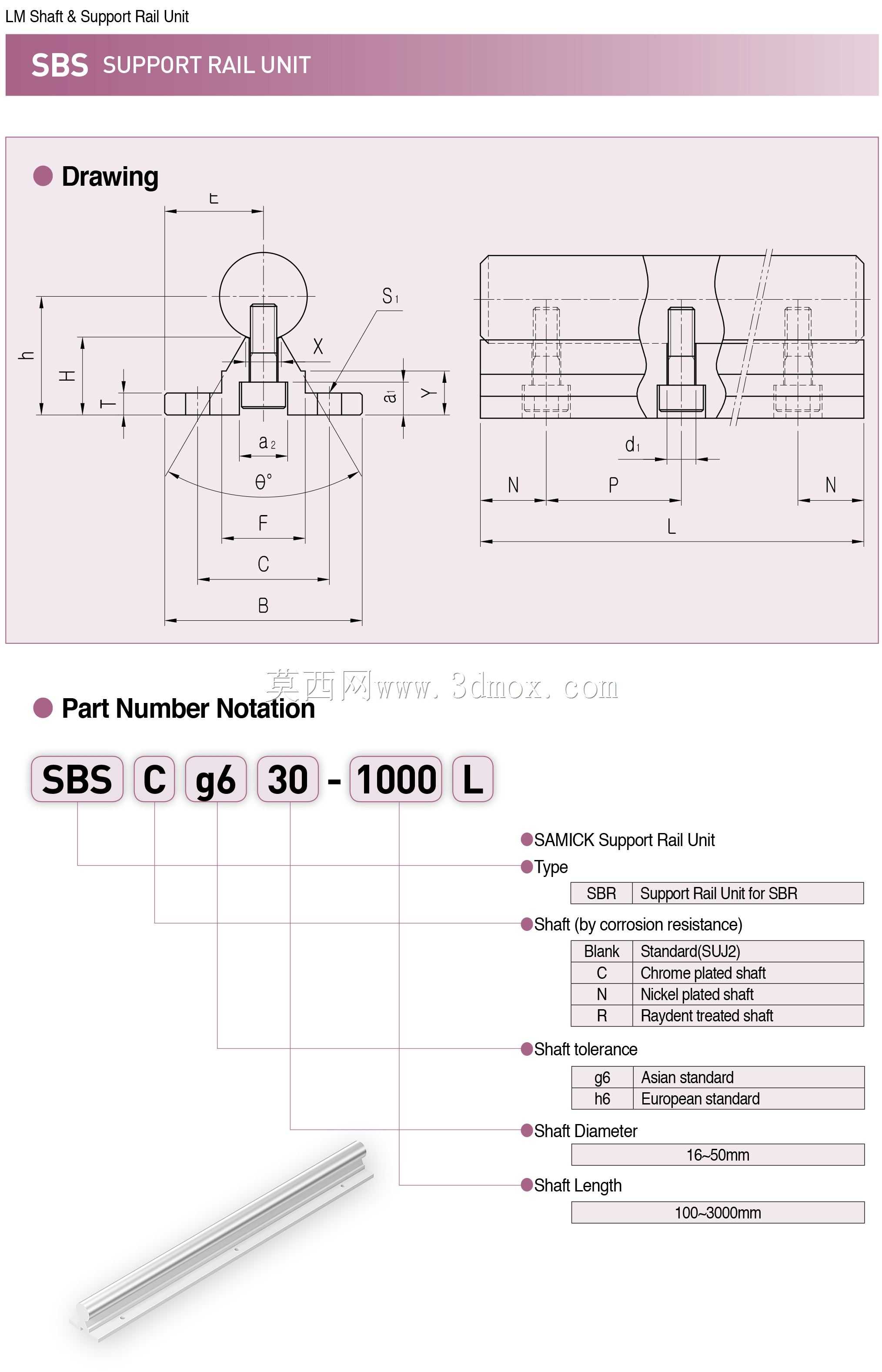

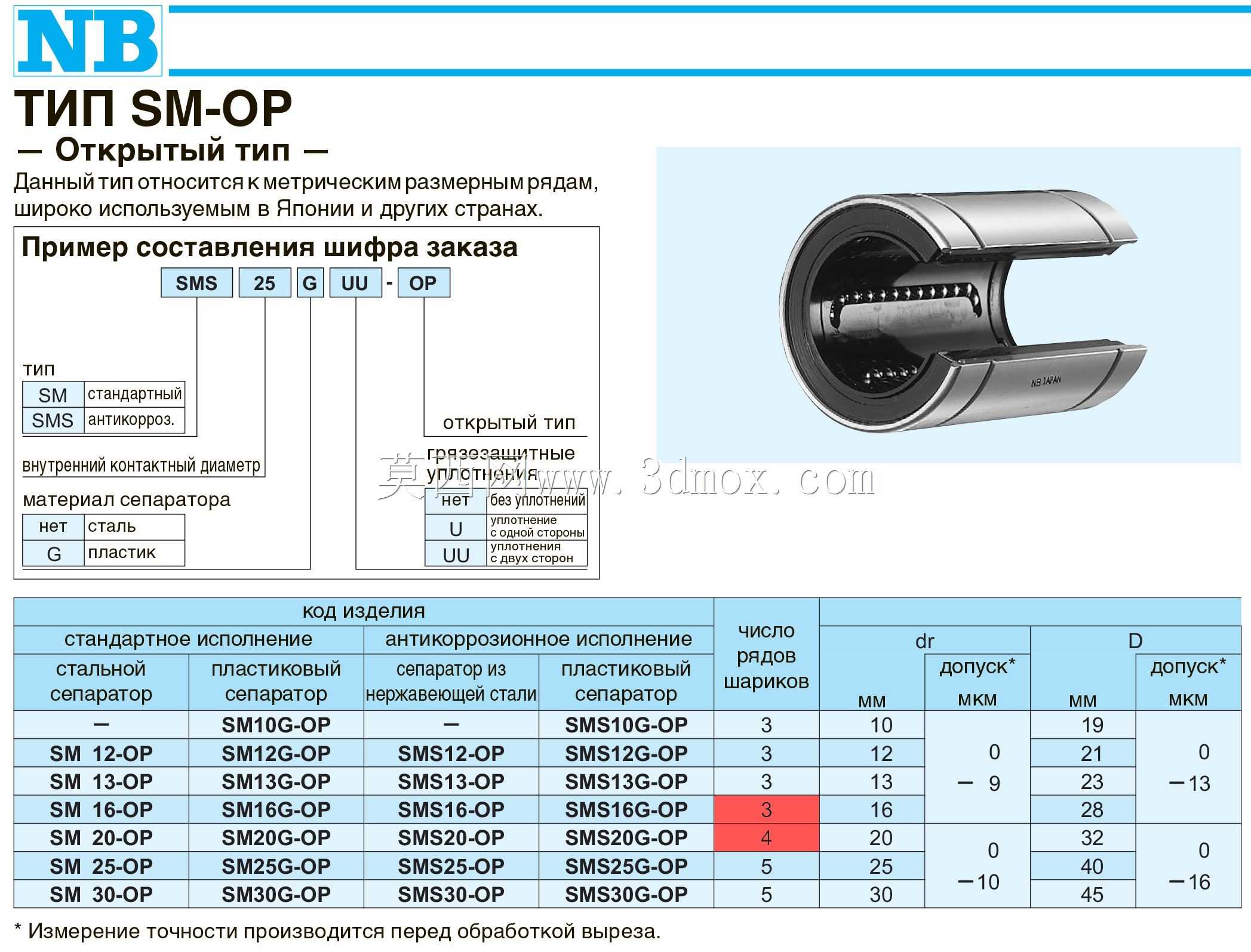

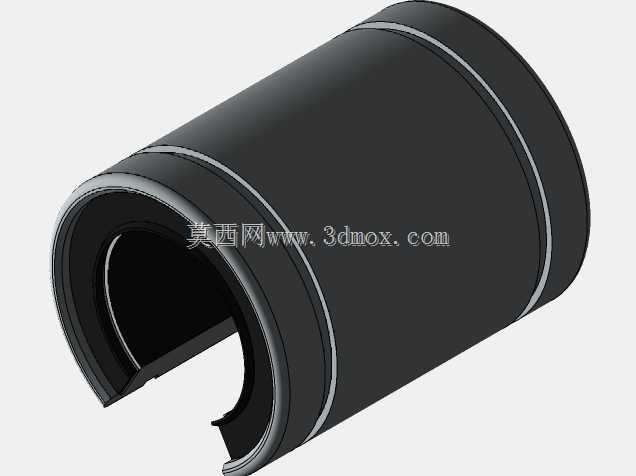

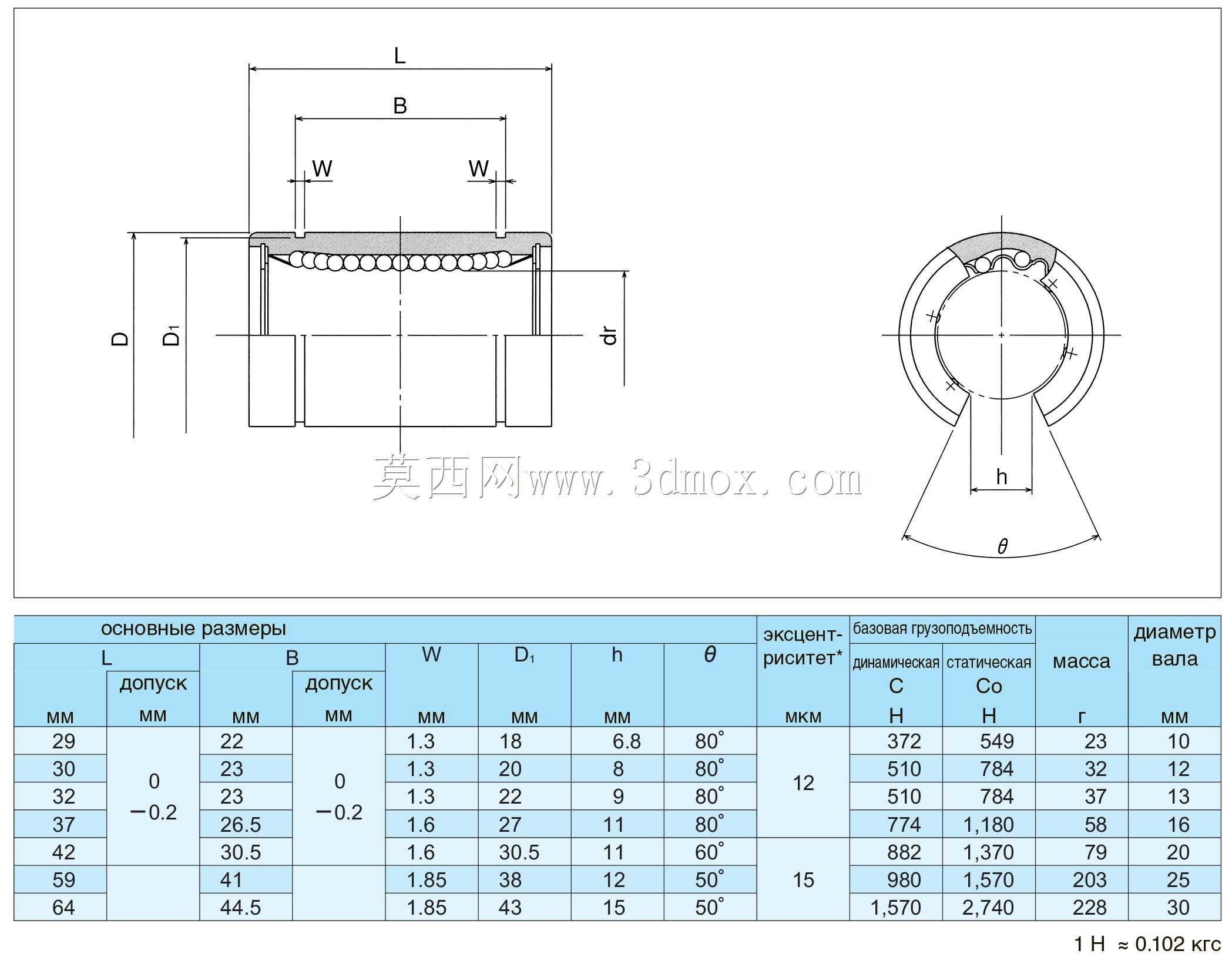

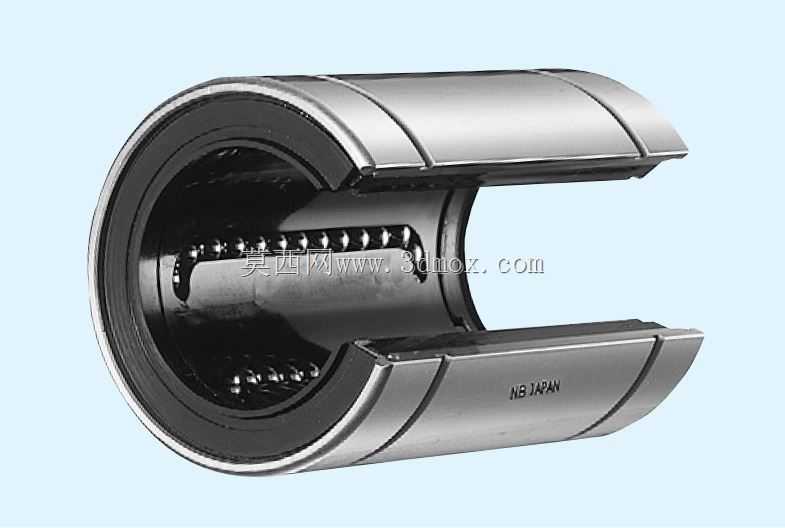

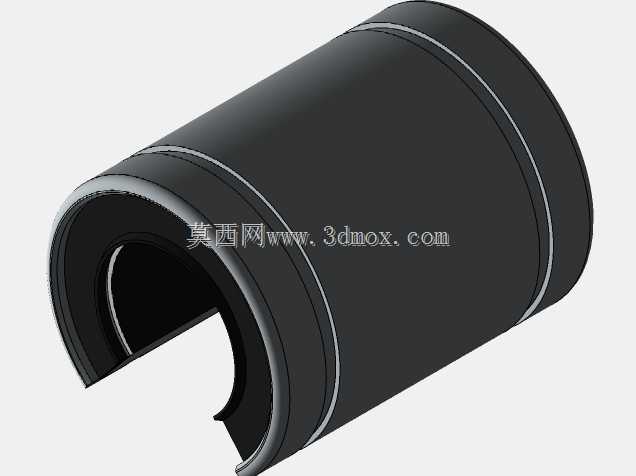

这类开口型线性衬套是直线运动传动系统里的核心支撑部件，主要适配各类需要高精度直线往复运动的工业设备场景，常见于自动化生产线的直线滑台、精密检测设备的位移模组、包装机械的送料导轨副、电子加工设备的XY轴运动平台，也会配套在木工机械、印刷机械的直线进给机构中，承担运动轴的径向承载与滑动导向作用。和传统封闭式线性衬套不同，这款开口结构的设计核心是为了适配可调预压的装配需求，衬套本体沿轴向开设通长开口，安装时可以通过配套轴承座的锁紧结构微调衬套的内圈孔径，以此消除衬套与光轴之间的装配间隙，甚至按需施加一定预紧力，既可以补偿长期运行产生的磨损量，延长部件的整体使用寿命，也能大幅提升运动副的整体刚性，避免高速往复运动中出现的回程间隙、运行抖动问题，提升整套运动机构的定位精度。衬套内部采用多列循环钢珠作为滚动体，将传统滑动摩擦转化为滚动摩擦，运行阻力极低，即使是低速进给工况也不会出现爬行现象，能保持稳定的运动精度，同时钢珠在衬套内部的保持架内有序循环，不会出现滚动体脱落、卡滞的问题。从结构设计来看，衬套的外壳采用高强度轴承钢经淬硬处理，表面做了防锈镀层处理，兼顾耐磨性能与环境适应性，开口边缘做了倒角过渡处理，避免安装时刮伤配套轴的表面，也能减少应力集中导致的衬套变形问题。安装边界上，这类衬套需要配套对应规格的开口型轴承座使用，装配时需要保证衬套与配套光轴的同轴度公差控制在合理范围内，锁紧调整间隙时需要对称施力，避免单侧锁紧导致衬套变形影响运行顺畅度，衬套的径向承载能力适配中等载荷的直线运动场景，可承受一定的双向径向载荷，不适合承受过大的倾覆力矩，在多轴并列布置的长行程运动机构中，这类开口衬套可以通过单轴多点布置的方式，抵消长轴的挠度变形，保证长行程下的运动精度稳定性。
