3D打印机用Lerdge光学止动限位组件

这款光学止动组件是面向桌面级FDM 3D打印机运动轴限位场景设计的专用检测部件，主要承担打印过程中各运动轴的原点复位、行程边界限位功能，是保障设备运动安全、提升打印定位精度的核心传感配套部件。在3D打印机的实际运行逻辑中，X、Y、Z三个运动轴每次启动打印前都需要完成原点校准，打印过程中如果运动滑块超出预设行程，也需要触发限位信号及时切断运动指令，避免出现撞机、皮带脱槽、丝杆损耗等故障，这款光学止动组件正是通过非接触式的光电感应原理完成位置触发，相比传统的机械微动开关，不存在机械触点磨损的问题，长期使用的触发一致性更好，响应速度更快，也不会出现机械开关长期按压后的触点氧化、触发延迟等问题。

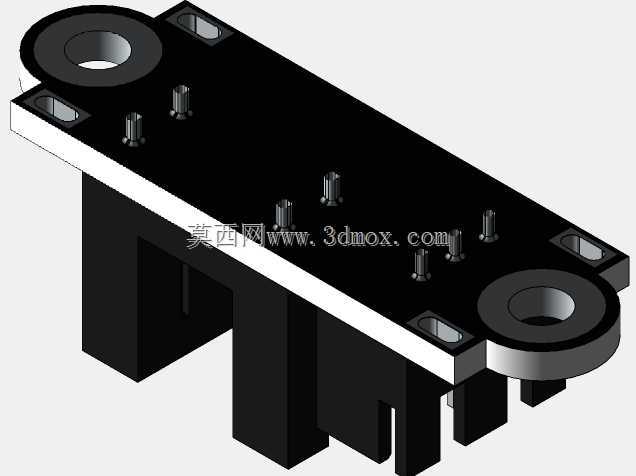

从产品功能特性来看，这款组件将光电感应电路板与安装固定支架做了一体化整合设计，不需要用户额外设计转接固定件，拿到即可直接适配对应机型的安装位。感应触发部分采用槽型光电结构，当运动轴上配套的挡片插入光电槽的中间位置时，红外发射与接收端的光路被遮挡，传感器立刻输出电平信号给主控板，完成位置信号的传输，整个触发过程没有物理接触，不会对运动轴产生额外的碰撞阻力，触发位置的重复定位精度可以控制在0.05mm以内，完全能满足消费级3D打印机的精度要求。

设计思路上，这款组件充分考虑了3D打印机的安装空间限制，整体采用扁平化的布局，电路板平铺在支架上方，所有电子元器件都做了贴装处理，不会额外占用Z向的安装空间；两端设计了带沉台的圆形安装孔，既可以通过M3螺丝完成刚性固定，沉台结构也能让螺丝帽完全埋入安装面，不会凸起干涉运动部件的行程；底部的支撑立柱做了等距的开槽设计，一方面可以减轻整体重量，降低运动轴的负载，另一方面开槽形成的弹性结构也能抵消一部分安装面的平面度误差，避免安装时出现应力导致电路板变形。

外形尺寸与安装边界方面，这款止动块的主体长度为35mm，宽度为11mm，两端安装孔的中心距为30mm，安装孔的直径适配标准M3螺丝，底部支撑脚的高度为18mm，光电槽的位置距离安装底面的高度为12mm，刚好匹配市面上多数2020、2040铝型材框架的安装平面高度，不需要额外调整垫片高度；整体的外轮廓没有尖锐的凸起，所有边角都做了倒角处理，安装时不会刮伤线材或者使用者的手部，电路板的边缘也做了绝缘处理，避免和铝型材框架接触出现短路问题。
