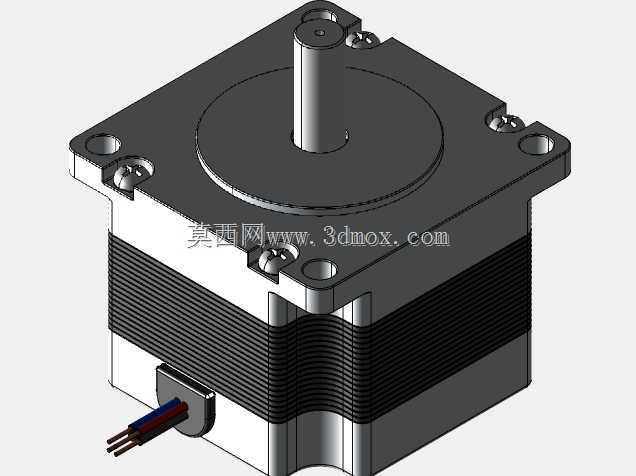

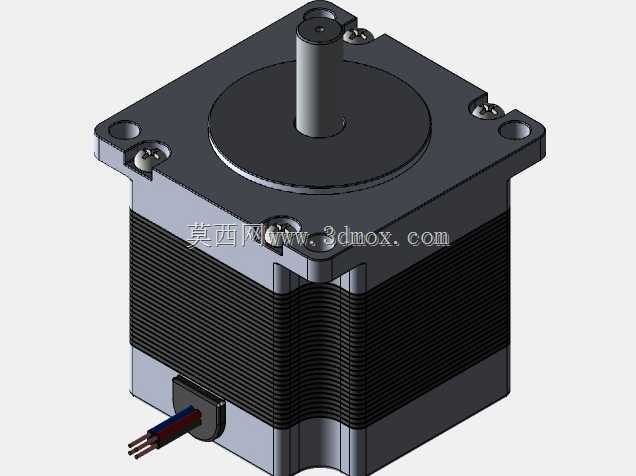

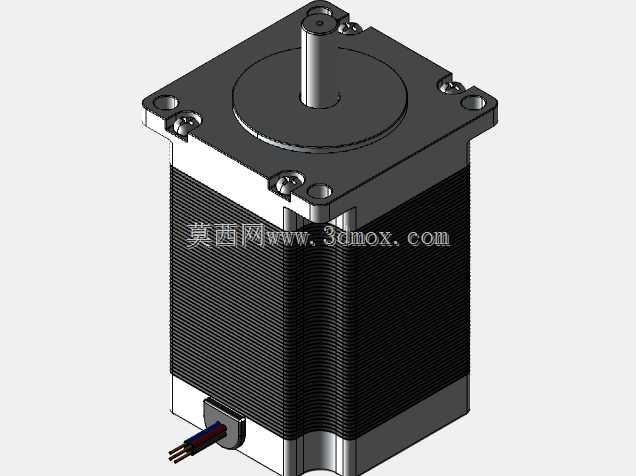

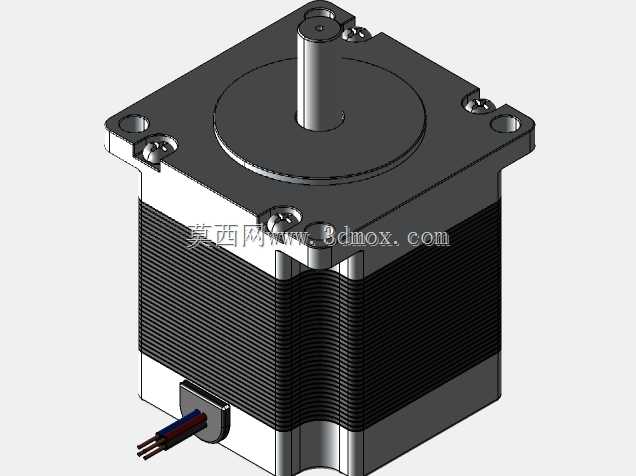

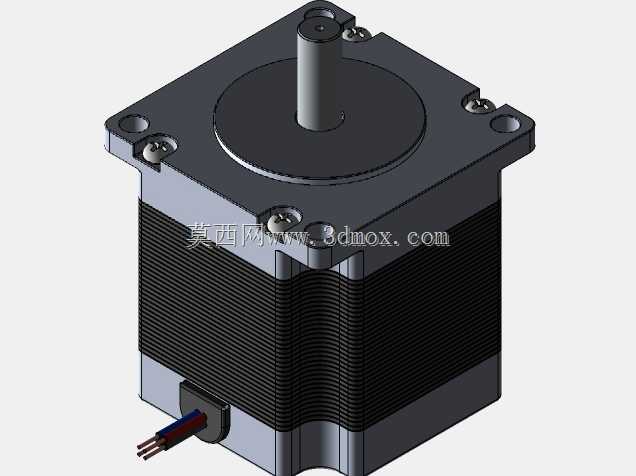

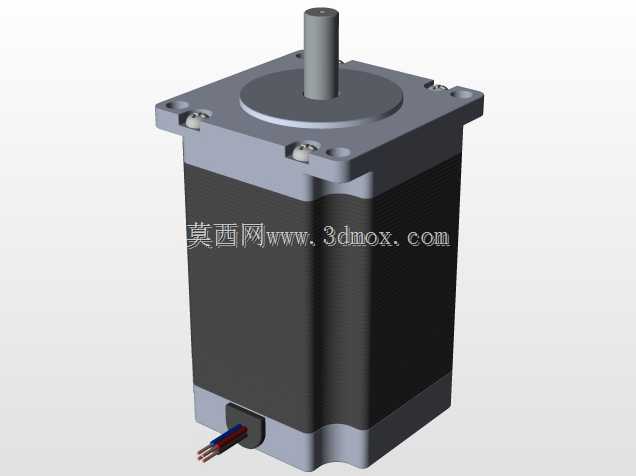

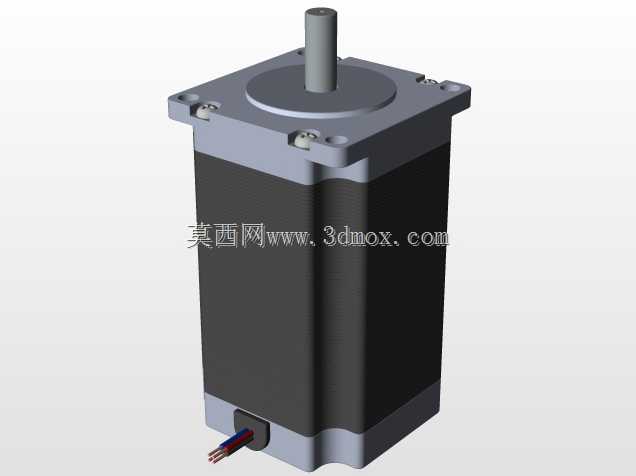

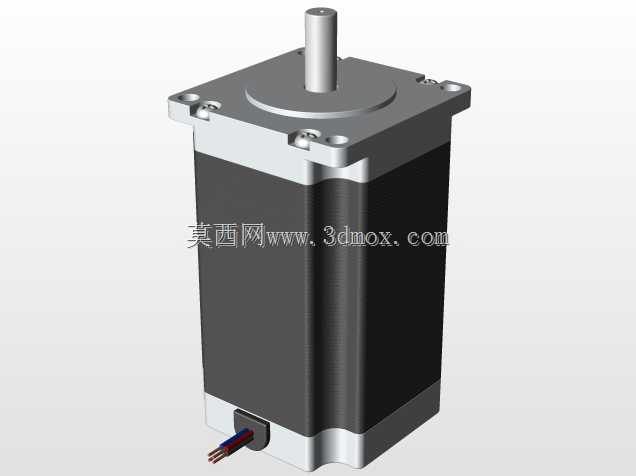

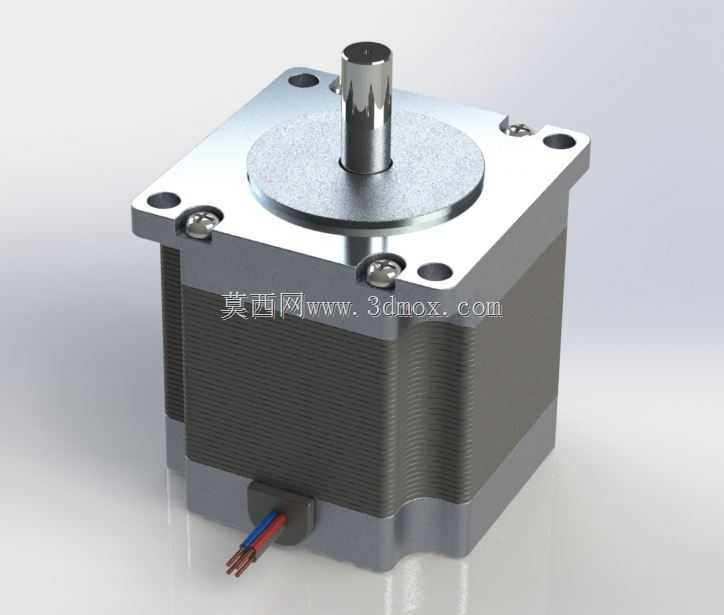

Nema23系列D8轴步进电机多长度规格

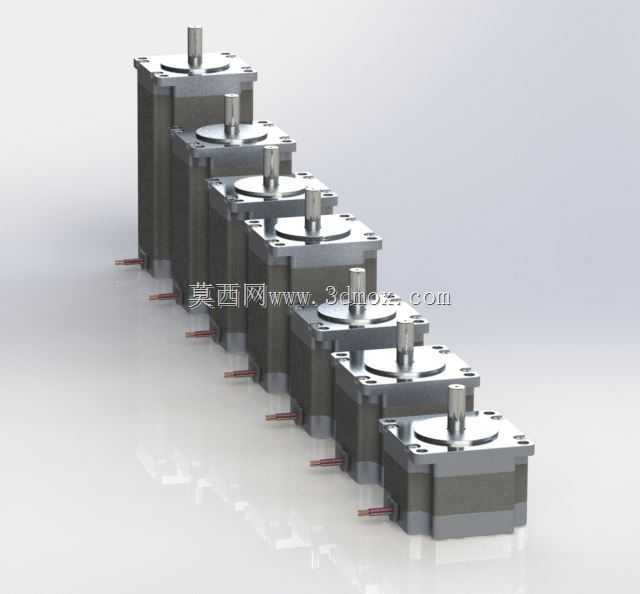

本次呈现的是Nema23规格的步进电机系列设计，轴径统一为D8规格，机身长度覆盖41mm到115mm区间，适配不同扭矩输出需求的工业传动场景。这类步进电机广泛应用于3D打印传动模组、小型数控雕刻机进给轴、自动化点胶设备位移平台、包装机械送料机构以及工业机器人末端执行器驱动等场景，依靠精准的开环步进控制特性，可在低速工况下输出稳定扭矩，实现精确的角位移与直线位移转换，无需额外加装编码器即可完成多数中低精度要求的点位运动控制。

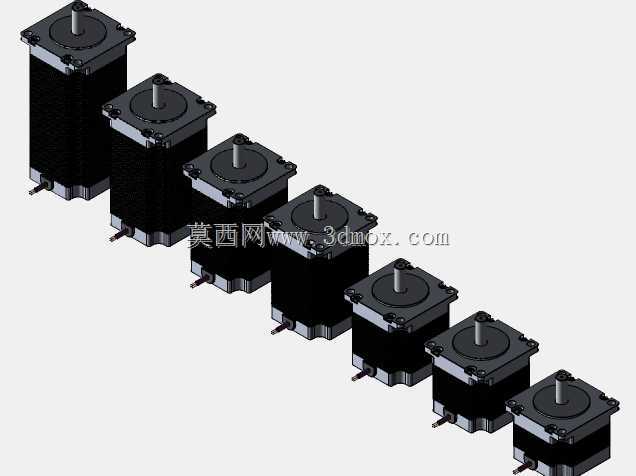

从设计思路来看，该系列电机采用统一的57mm见方安装法兰基准，所有长度规格的安装孔位、止口尺寸完全一致，仅通过调整定子叠厚与机身长度来匹配不同的扭矩输出等级，这样的模块化设计可以让设备厂商在升级驱动扭矩时，无需修改原有安装结构，直接替换对应长度的电机即可完成适配，大幅降低设备迭代的结构改造成本。D型轴的设计是为了在与联轴器、同步带轮或者齿轮啮合时，通过轴侧的平面结构传递更大扭矩，避免传动过程中出现轴与连接件打滑空转的问题，8mm的轴径也匹配市面上绝大多数标准57步进电机配套的传动连接件，无需单独定制非标配件。

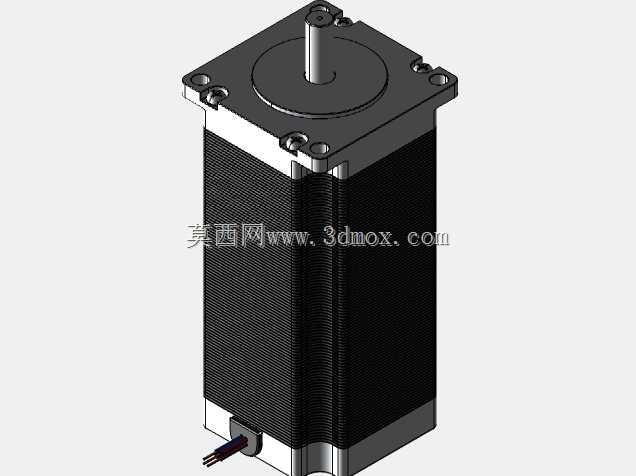

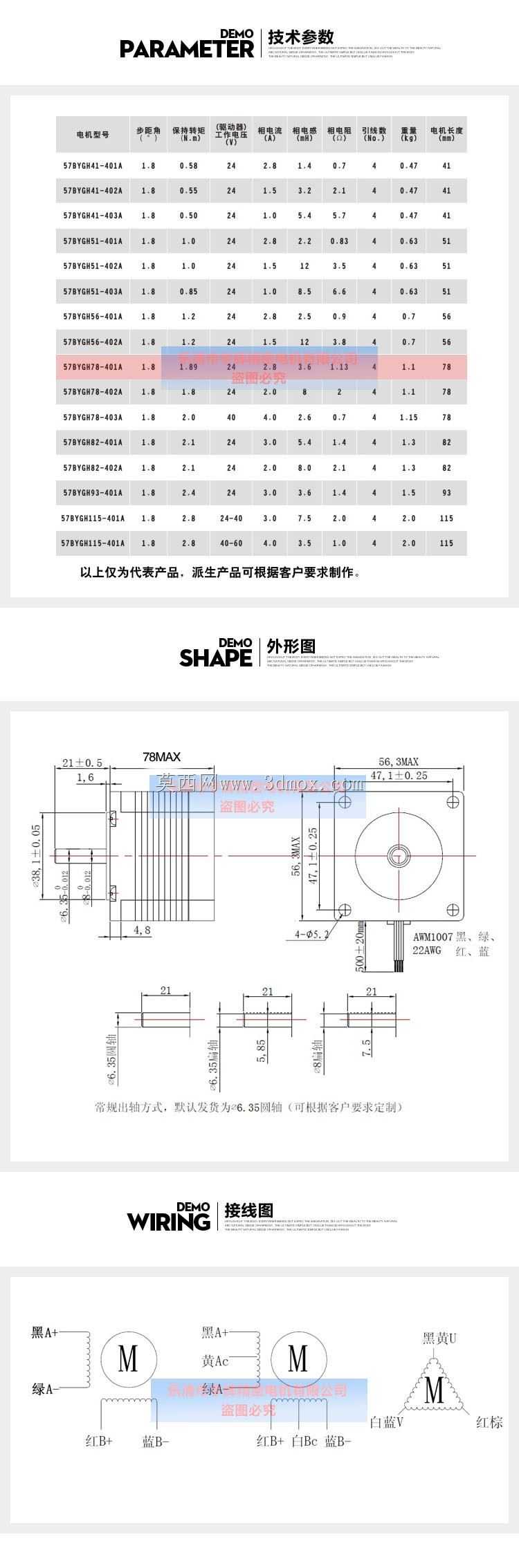

在安装边界上，该系列电机的法兰安装孔距为47mm，止口直径38mm，出轴长度根据机身长度不同做了对应匹配，最短机身41mm款的出轴长度适配紧凑安装空间内的直连传动，最长115mm款的出轴可适配需要加装多个传动件或者有隔振安装需求的场景。电机出线统一采用侧出式设计，出线位置避开法兰安装面，在设备内部布线时不会与安装支架产生干涉，同时预留的线长足够连接到多数设备内部的驱动器安装位，无需额外延长接线。电机外壳采用拉铝型材工艺，表面做阳极氧化处理，既保证了机身结构强度，也能在持续运行时通过铝壳快速散出定子产生的热量，避免长时间运行出现过热退磁的问题，适配工业车间连续作业的使用需求。不同长度规格对应的保持扭矩从0.9N·m到3.1N·m梯度分布，设备设计者可以根据负载的实际扭矩需求、安装空间余量选择最适配的型号，避免选型过大造成成本浪费或者选型过小出现丢步的问题。
