SFU1204滚珠丝杠螺母安装固定座

这款SFU1204规格对应的螺母外壳支架，是直线传动系统里承担螺母定位、载荷传递的核心配套构件，主要适配导程4mm、公称直径12mm的滚珠丝杠副，广泛应用在小型数控滑台、桌面级3D打印机运动轴、精密点胶设备位移模组、小型自动化送料机构的直线传动单元中，作为丝杠螺母和运动负载平台之间的连接载体，解决螺母直接安装时定位精度不足、受力不均易松动的问题。

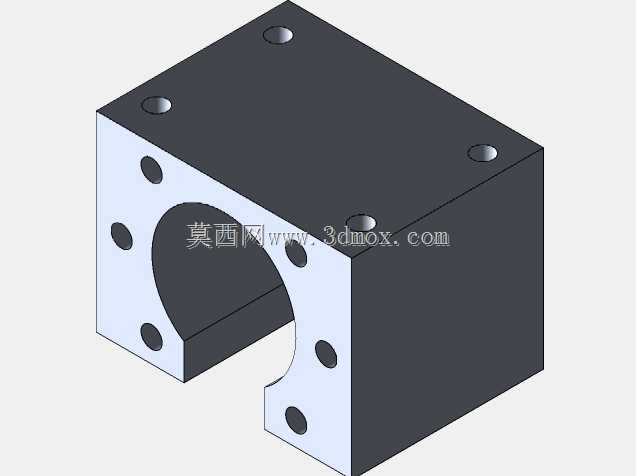

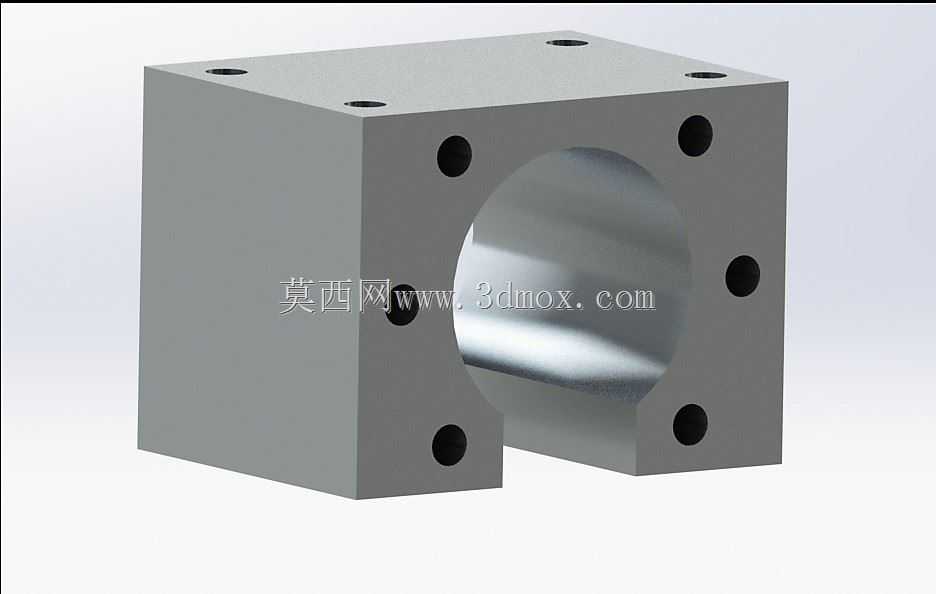

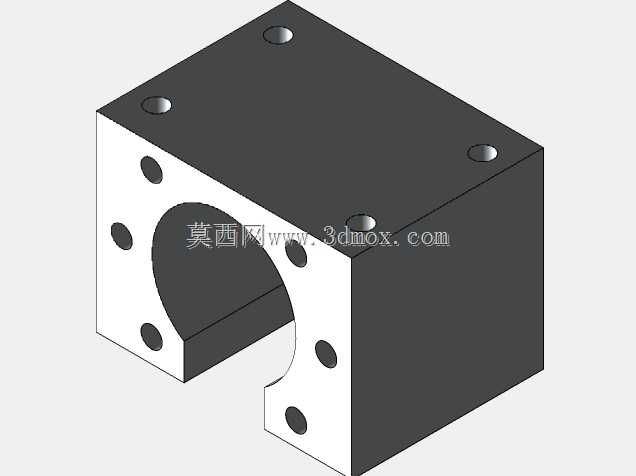

从功能特性来看，该支架采用一体式方块结构设计，中心开设大直径通孔用于嵌套容纳滚珠丝杠螺母，孔位公差匹配对应型号螺母的外径尺寸，保证螺母装入后同轴度偏差控制在极小范围内，避免丝杠运转时出现偏磨、卡顿的问题。支架朝向丝杠轴向的两个端面均匀分布6个安装螺孔，用于穿设螺钉锁紧螺母外圈的法兰边，实现螺母的周向和轴向完全固定，防止传动过程中螺母跟转或轴向窜动；支架顶面开设4个贯通安装孔，用于将整个支架固定在移动负载平台上，孔位间距适配常见的20mm、40mm规格铝型材安装槽距，无需额外加工转接板即可直接完成装配。

设计思路上优先兼顾了安装便捷性和结构刚性，整体采用方正的块式构型，六个面均为平整加工面，既方便铣削加工时的装夹定位，也能保证安装时各贴合面的接触面积足够大，传递载荷时应力分布更均匀，不会出现局部应力集中导致的支架变形。中心通孔的内壁做了避让设计，不会和螺母外圈的循环滚珠通道产生干涉，同时预留了足够的润滑脂容纳空间，方便日常维护时补充润滑介质，延长丝杠螺母的使用寿命。

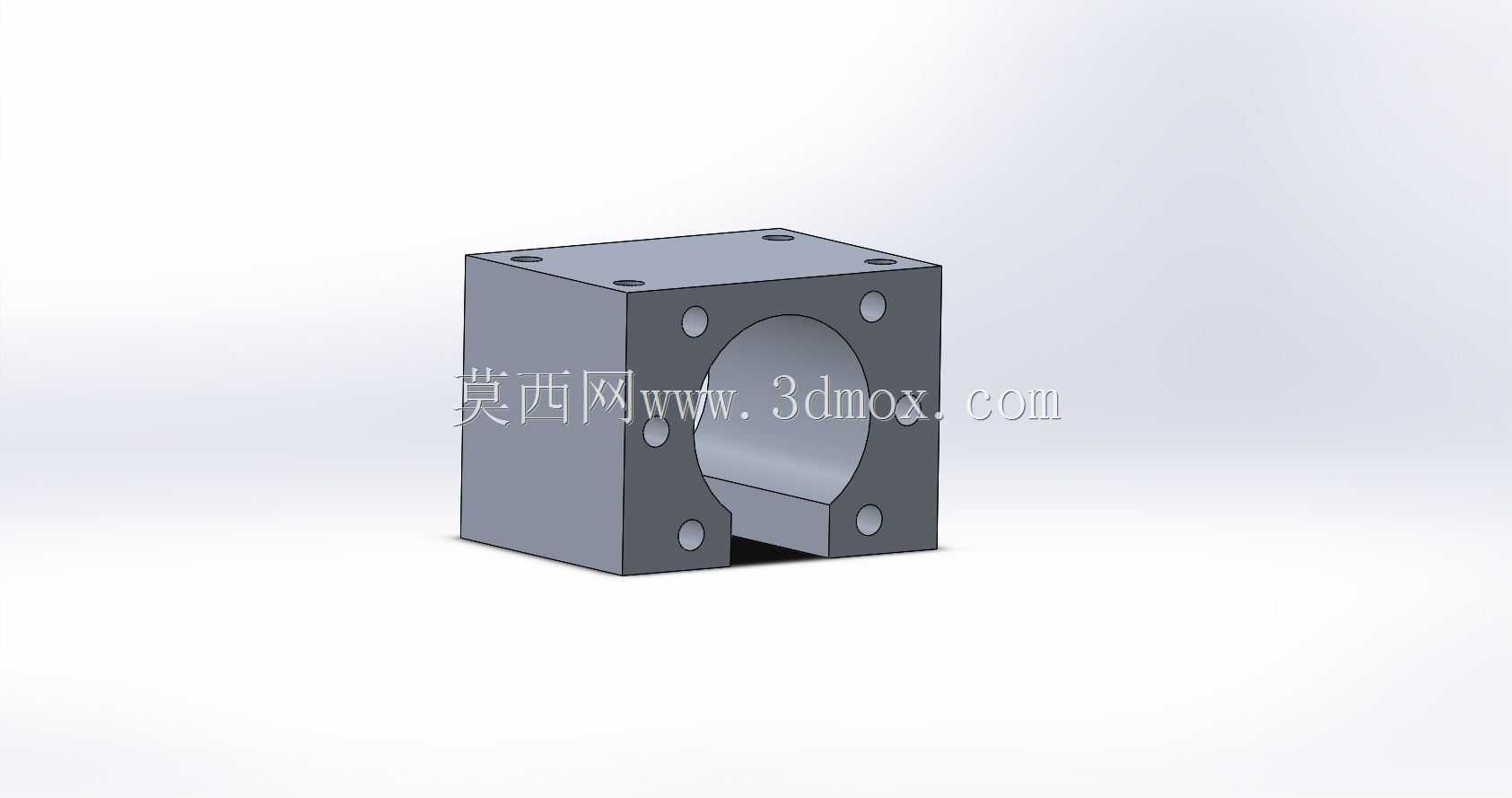

外形尺寸方面，该支架整体为22mm见方的立方体结构，轴向总厚度和螺母法兰宽度匹配，安装后不会额外占用过多的轴向空间，对于安装边界紧凑的小型传动模组十分友好；所有安装孔的孔位都做了倒角处理，既可以去除加工毛刺，也能在拧入螺钉时起到导向作用，降低装配难度。支架的边角做了微小的倒钝处理，避免装配过程中锐边划伤操作人员，同时也减少了应力集中的风险，在长期承受交变传动载荷的工况下也能保持结构稳定性，不会出现开裂、变形等失效问题。
