多设备兼容型数控集成控制箱结构设计

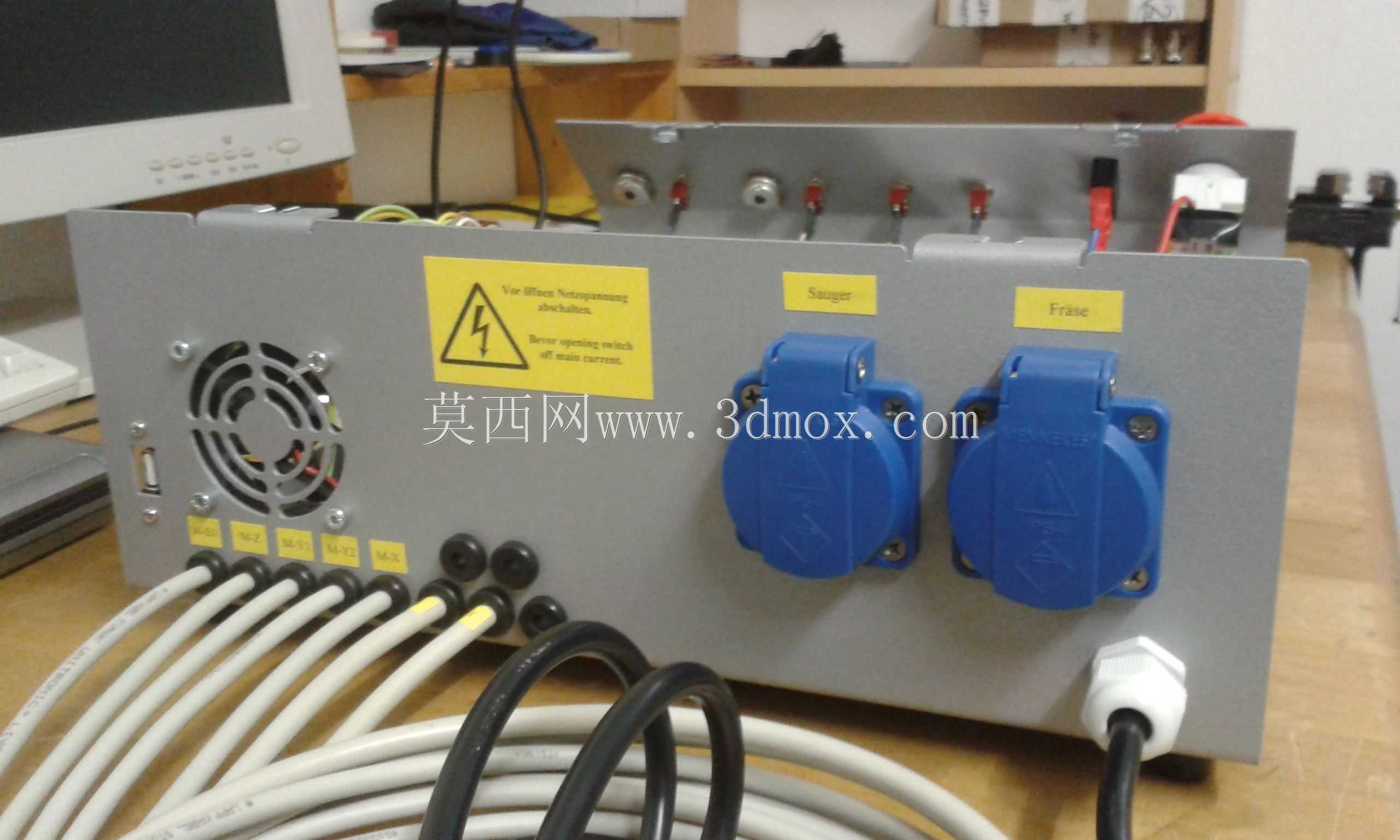

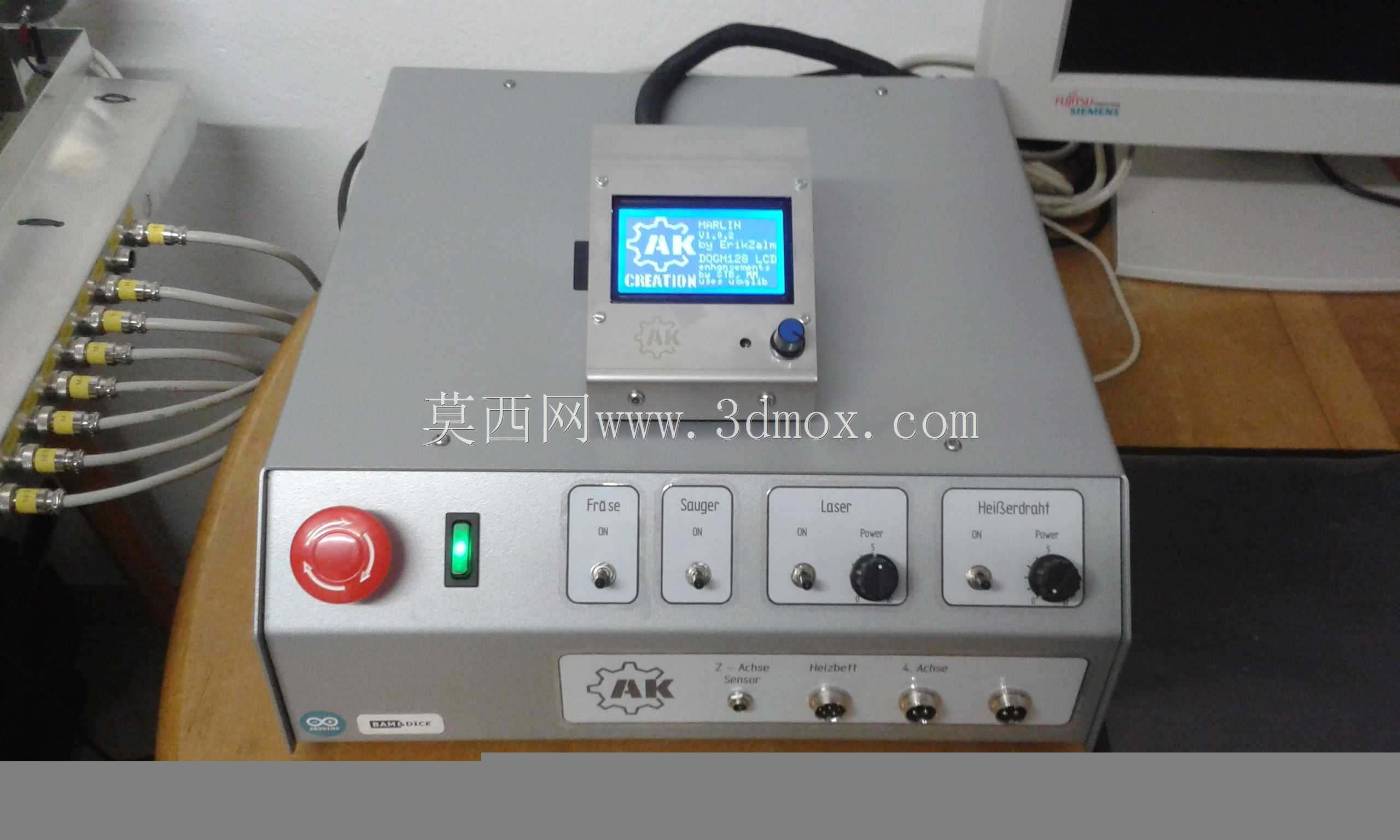

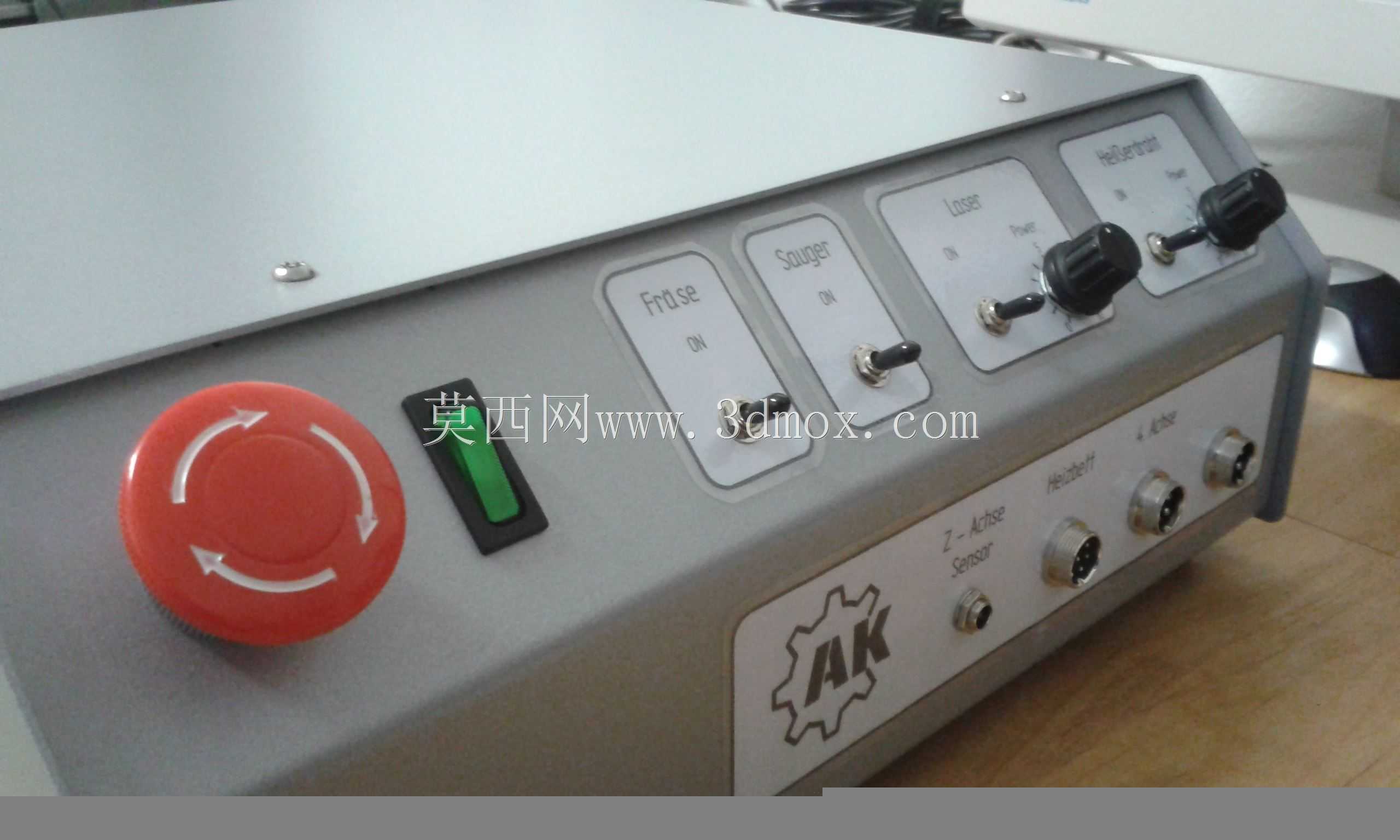

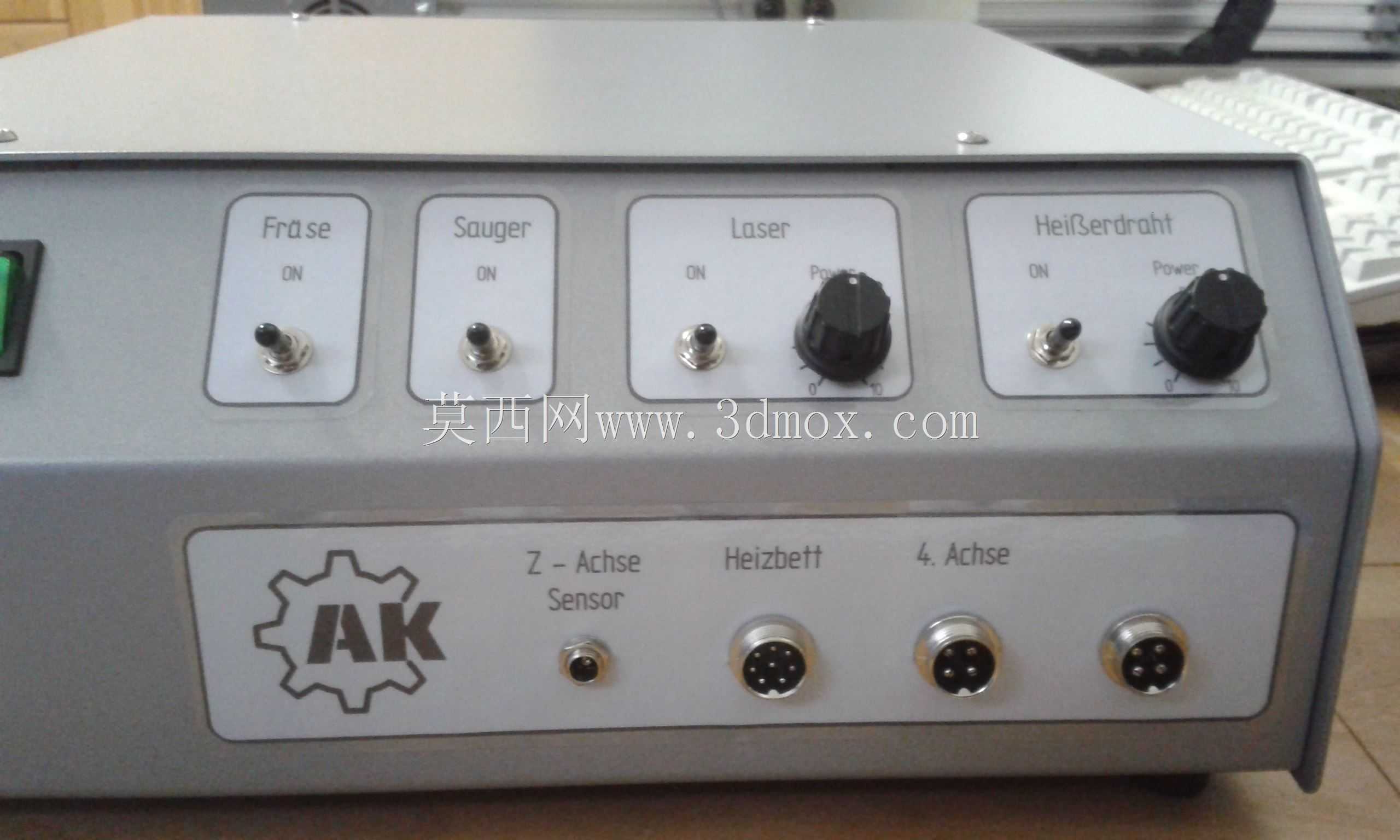

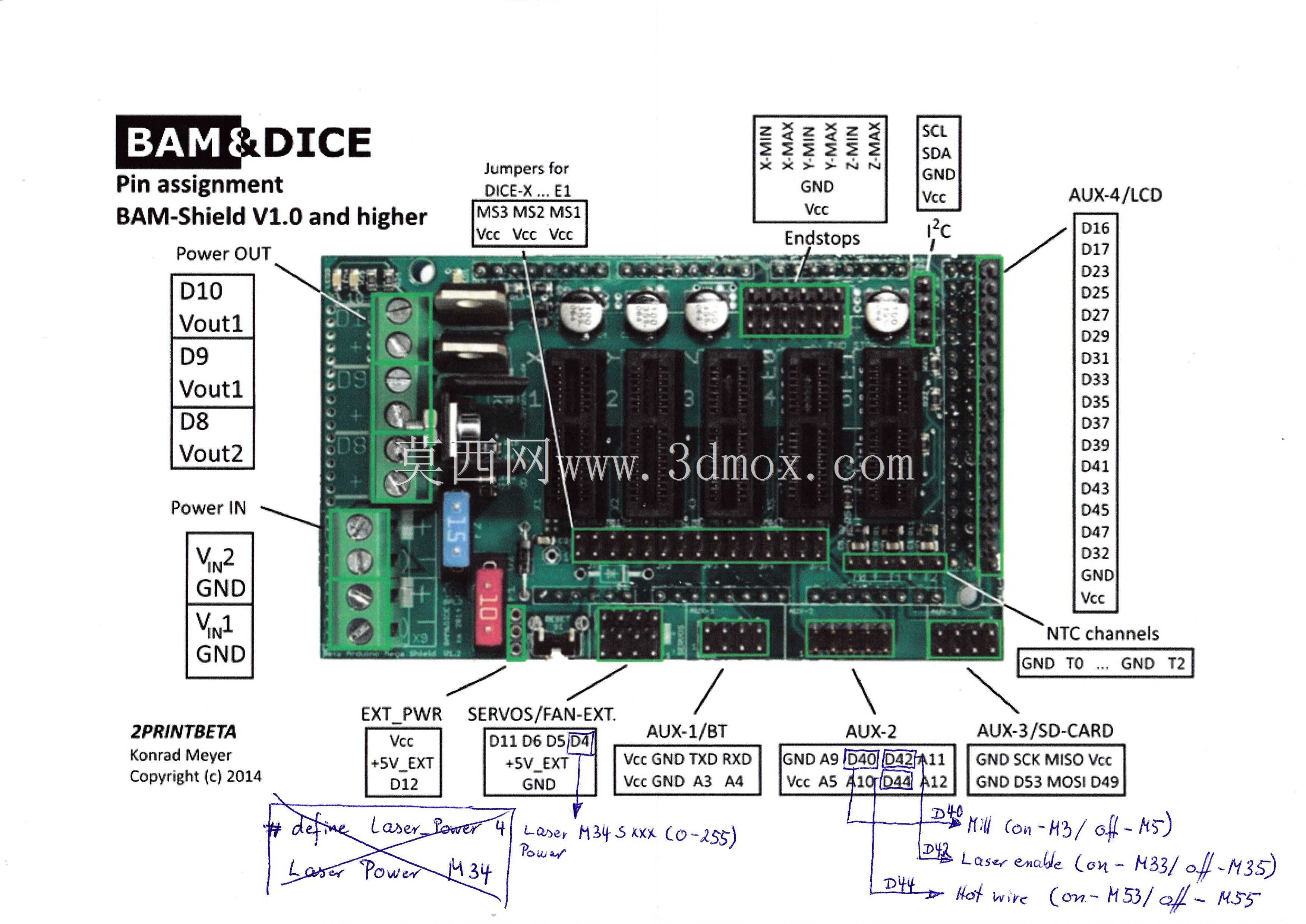

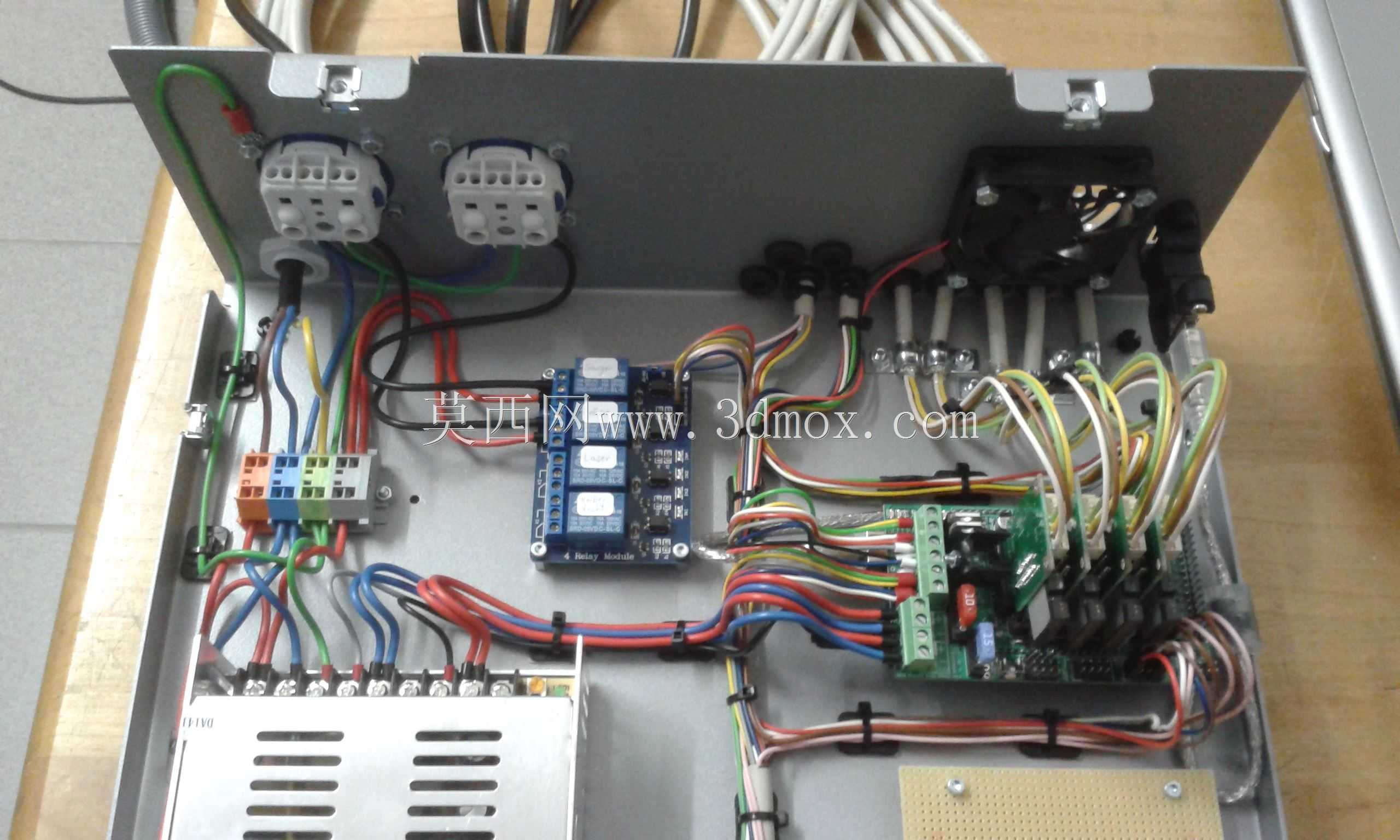

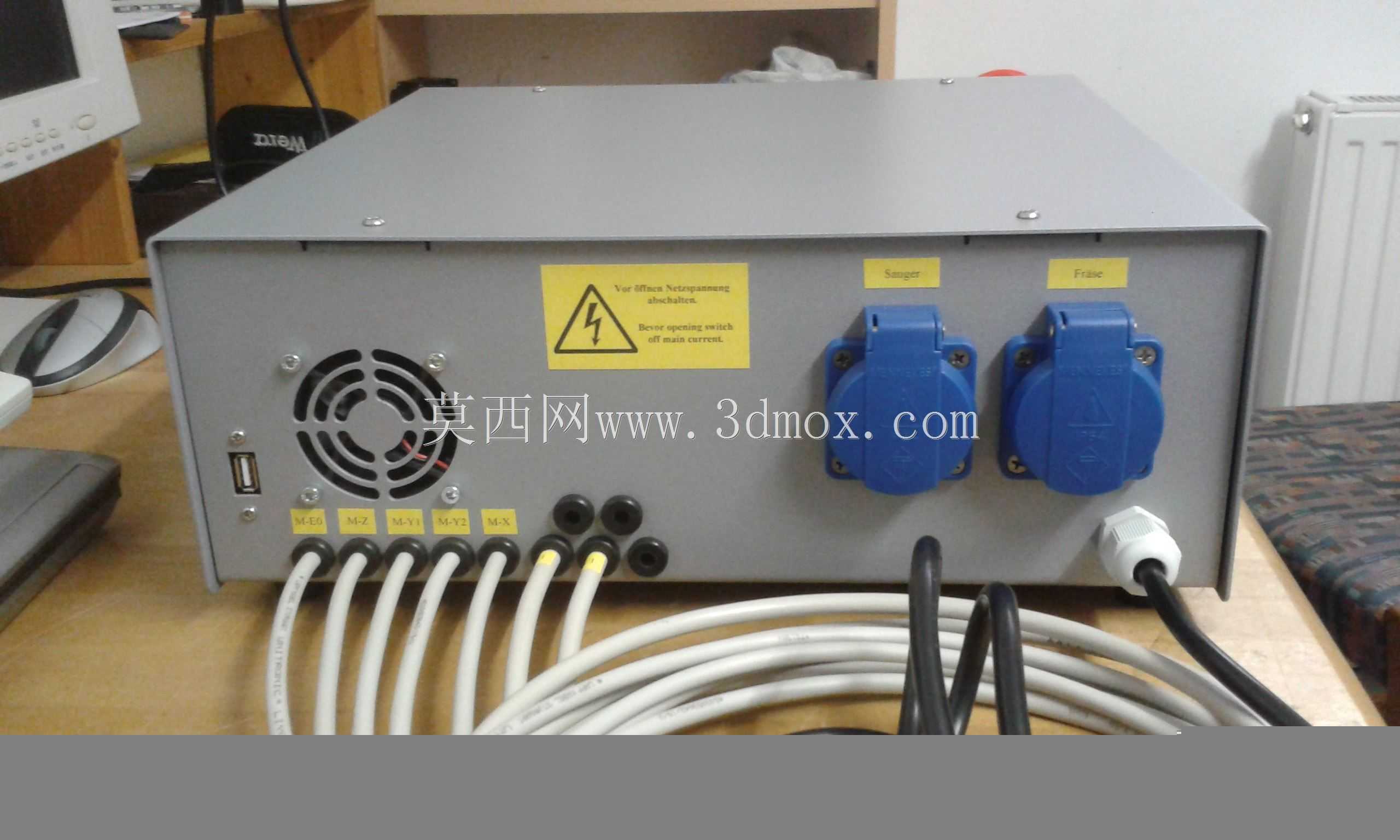

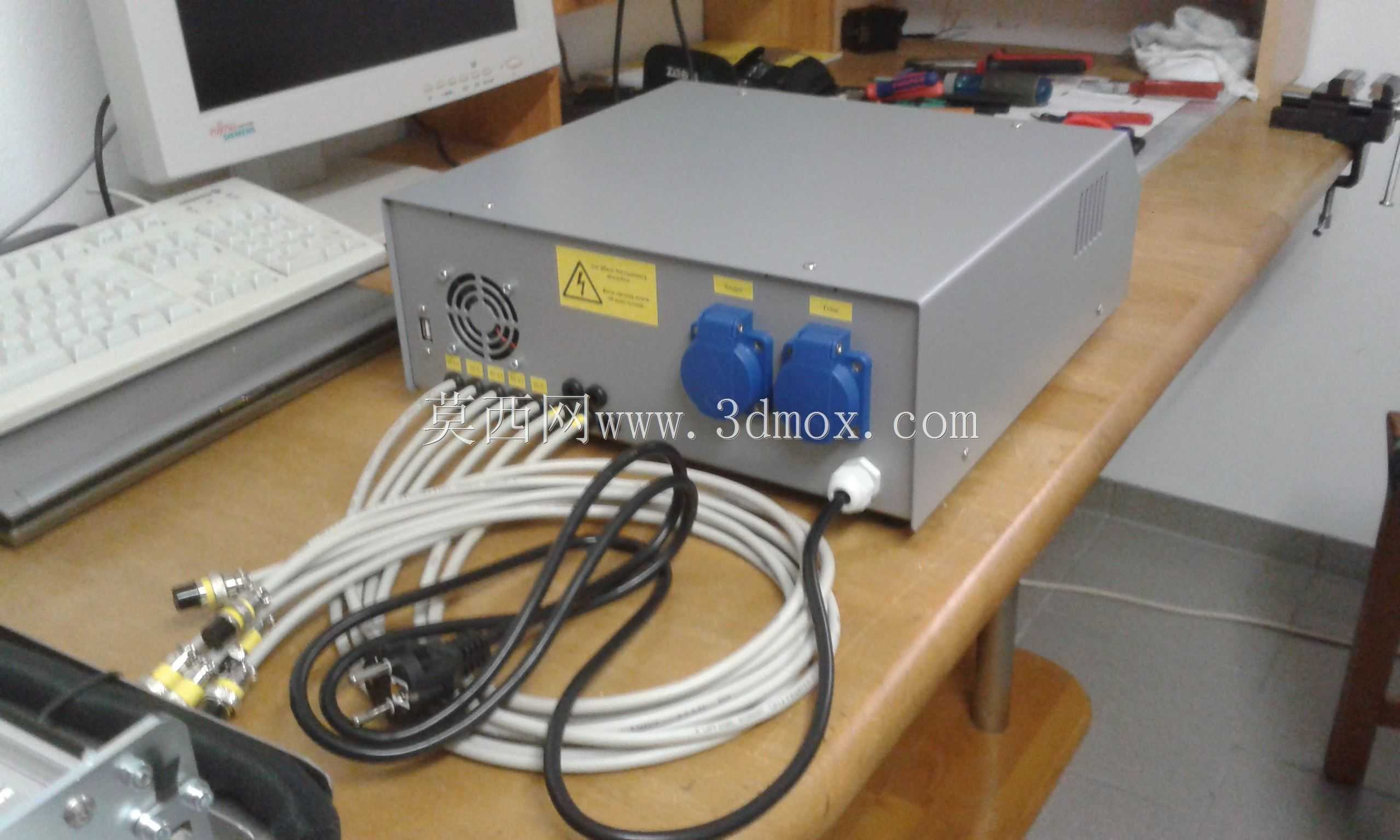

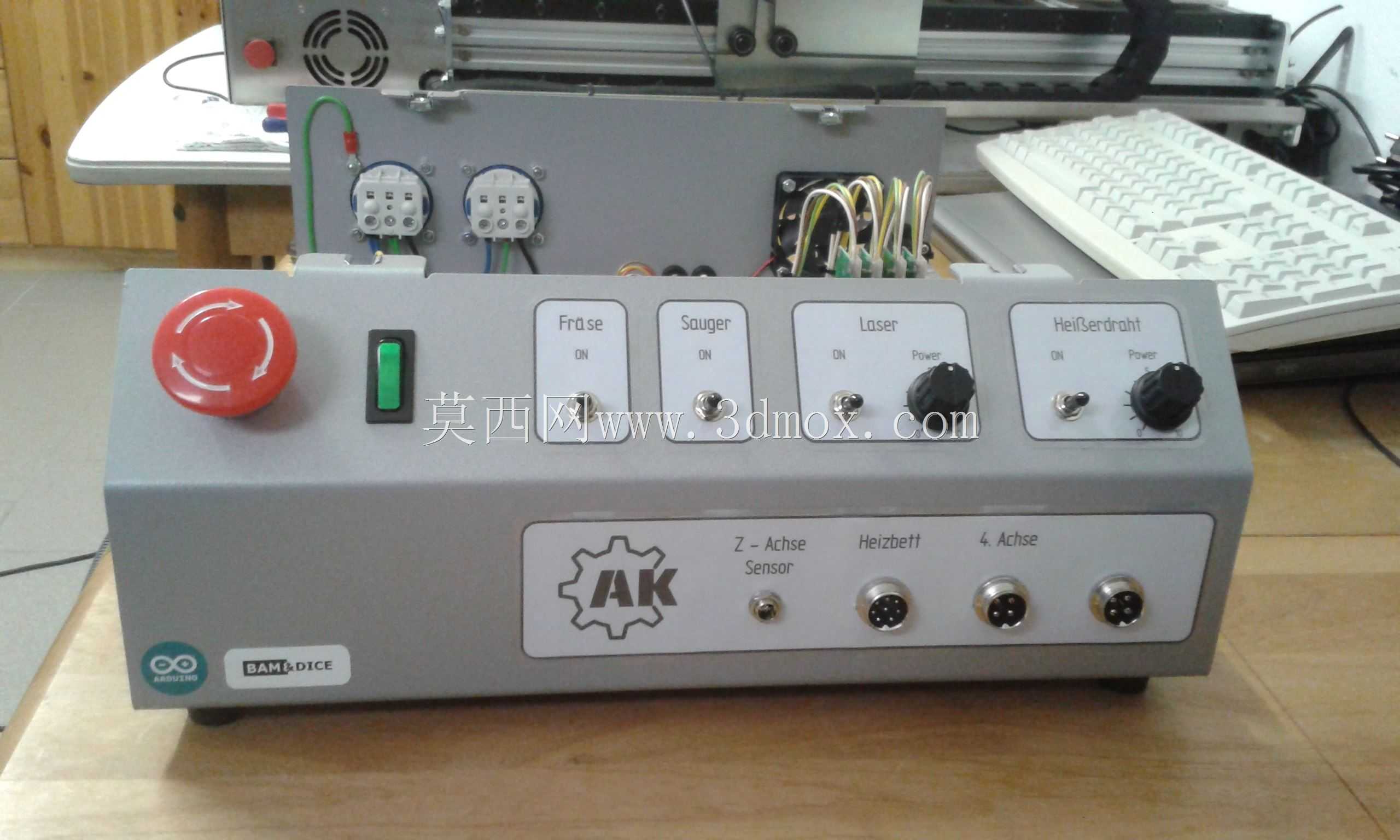

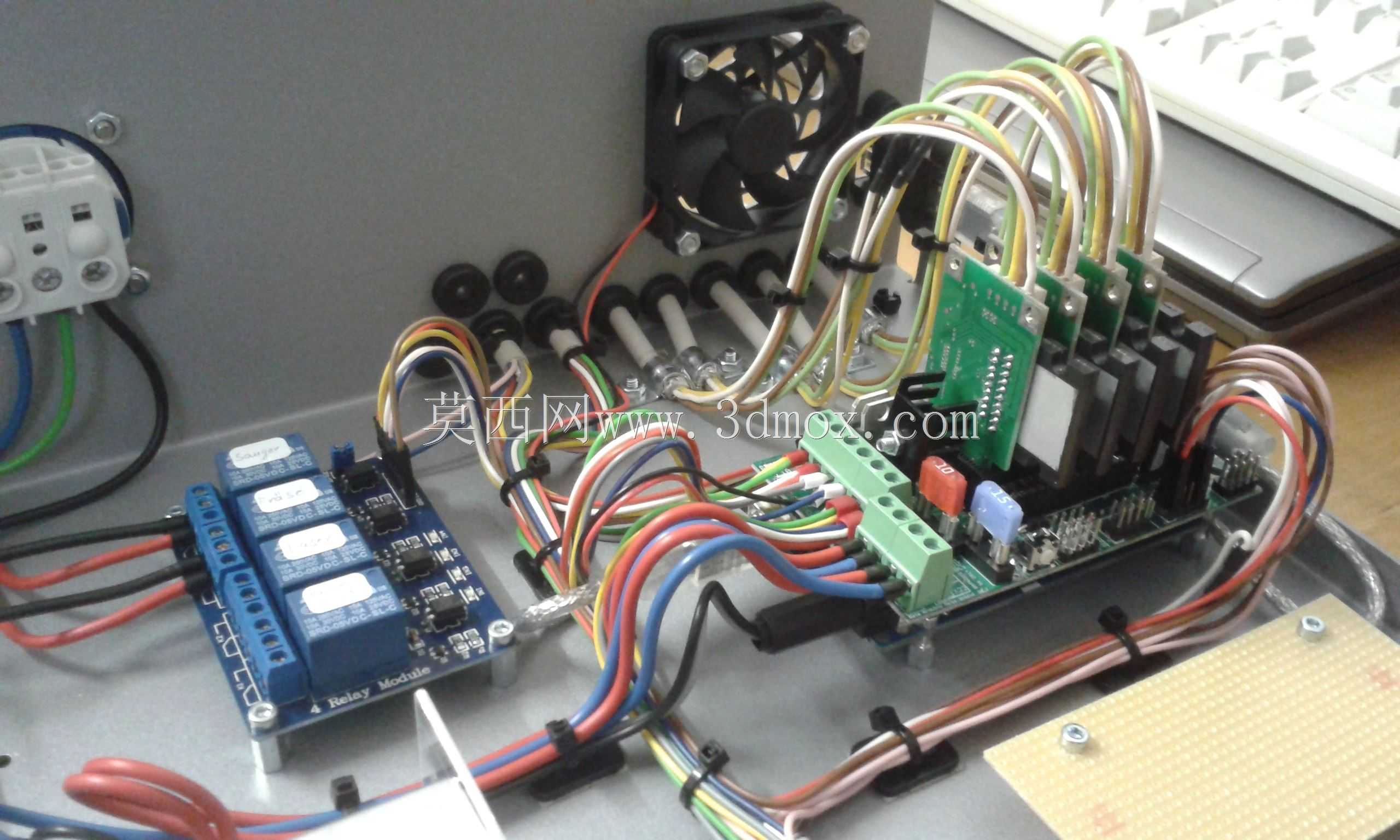

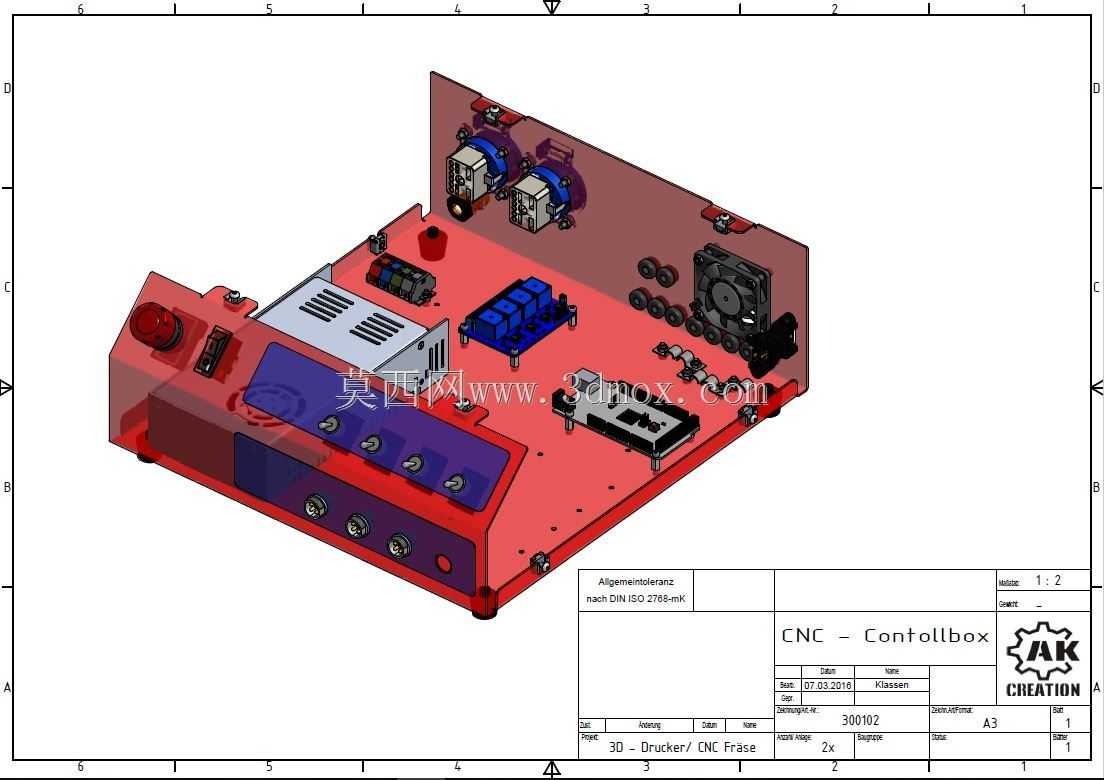

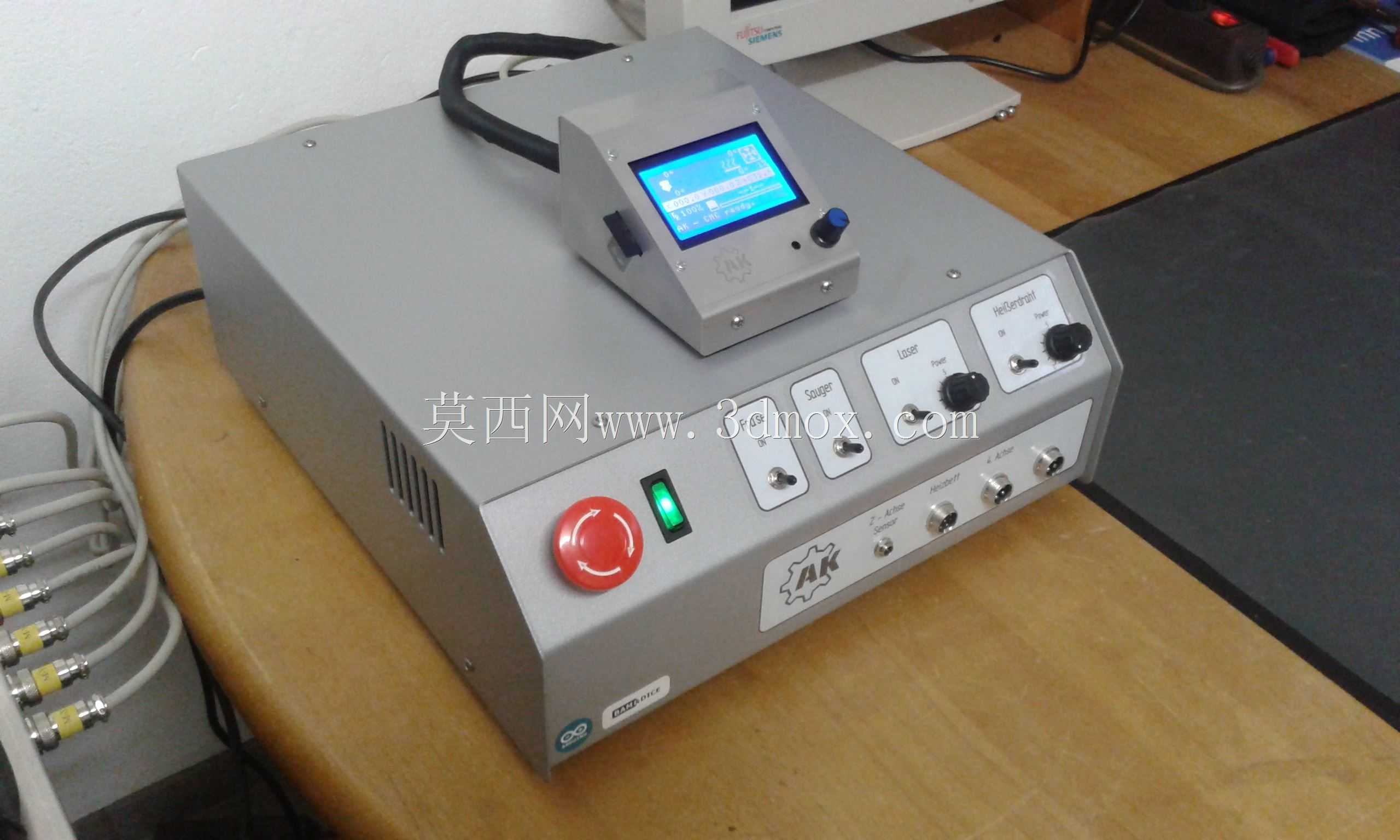

这款数控集成控制箱，主要面向小型加工工坊、个人创客工作室以及多设备并行的柔性加工场景打造，核心解决单台控制设备无法适配多类加工终端的痛点，可同时对接铣床、激光加工头、3D打印模组以及热线切割组件，实现一台控制终端调度四类加工工序，大幅缩减多设备独立配置控制器的成本与空间占用。从实际用途来看，它作为整套加工系统的中枢载体，承担着加工指令下发、运动轴信号传输、加工功率调节、运行状态实时反馈的核心作用，所有外接加工终端的启停、进给速率、加工参数调整都可通过该箱体完成集中管控，无需在多台设备间来回切换操作，有效提升小批量多工序加工的流转效率。功能特性层面，箱体内部做了清晰的功能分区，左侧区域预留多组接口端子，可分别对接不同加工终端的信号线缆与动力线缆，接口旁设置对应状态指示灯，可直观判断每一路连接的通断状态；中部区域布置核心控制板卡与散热组件，侧置的轴流风扇可形成定向风道，带走板卡长时间运行产生的热量，保证高负载加工场景下控制信号的稳定输出；右侧区域集成电源管理模块，带独立过载保护机制，当某一路外接设备出现电流异常时可自动切断对应回路，避免故障扩散影响整套系统。设计思路上，整体采用开放式内舱布局，所有元器件均通过标准紧固件固定在底板的预设安装位上，后期维护更换部件时无需改动整体走线结构，可快速完成拆装；前面板倾斜布置操作按键与旋钮，符合站立操作时的人体工学视角，无需弯腰即可完成所有参数调整操作，面板旁预留急停按钮位置，突发状况下可一键切断整机电源，保障操作安全。外形尺寸与安装边界方面，箱体整体采用紧凑型卧式结构，底部设置四个防滑减震脚垫，可直接放置在常规工作台面使用，无需额外定制安装支架；箱体后侧预留统一的走线槽位，所有外接线缆可通过槽位规整排布，避免线缆杂乱缠绕影响设备散热与操作；箱体边缘做圆角钝化处理，避免日常操作时磕碰划伤，整体外壳采用钣金折弯成型，具备足够的结构强度，可抵御车间日常作业中的轻微碰撞，同时表面做喷塑处理，具备一定的防油污、防锈蚀能力，适配加工场景下的复杂使用环境。
