M22x1外螺纹电缆密封接头三维设计

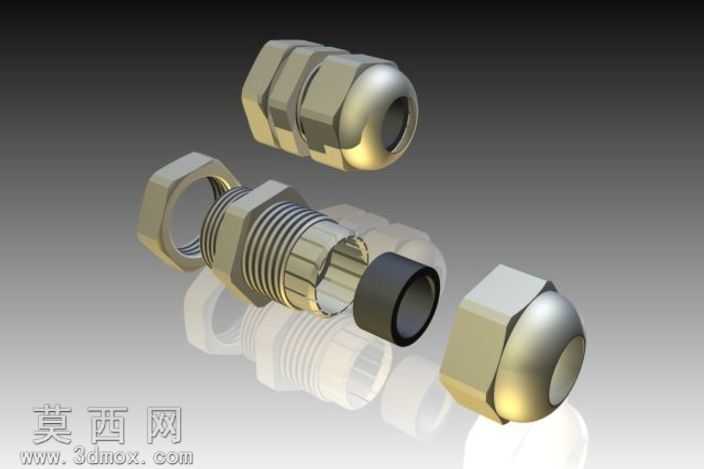

本作品为电缆密封接头的三维参数化建模成果，建模过程中严格遵循机械五金件的设计规范，精准还原接头各组成部分的结构特征与装配关系。建模阶段首先梳理产品的装配逻辑，整套接头由六角锁紧螺母、带外螺纹的主体基座、弹性密封胶圈、线缆夹紧爪、端部防护螺帽五个核心部件构成，首先绘制各部件的二维截面草图，针对M22x1规格的外螺纹部分，采用螺旋扫描特征生成符合标准牙型的螺纹结构，确保螺纹参数与公制细牙螺纹标准完全匹配，可实现与对应规格安装面板的精准旋合。主体基座部分设计有外六角夹持结构，方便安装时使用扳手施加扭矩，内部预留14毫米内孔直径，适配对应线径的电缆穿入需求；夹紧爪部分采用多瓣式开槽结构，建模时通过阵列切除特征生成均匀分布的弹性瓣片，当端部螺帽旋紧时，瓣片可均匀向内收拢，抱紧穿过的电缆外层，实现线缆的轴向固定，避免电缆受外力拉扯出现移位。密封胶圈部分采用弹性体材质模拟，建模时还原胶圈的锥面配合结构，与主体内部锥面、端部螺帽的压紧面完全贴合，在螺帽锁紧时胶圈产生弹性形变，填充接头与电缆之间的缝隙，同时填充螺纹配合处的间隙，实现IP等级的防水防尘密封效果。渲染阶段为不同部件赋予对应材质，金属结构件采用镀镍黄铜材质，调整金属粗糙度参数模拟真实五金件的哑光金属光泽，密封胶圈赋予黑色橡胶材质，调整漫反射与凹凸参数还原橡胶的磨砂质感，整体渲染采用渐变灰色背景，搭配柔和的三点布光，清晰展现各部件的装配关系与细节特征，同时通过爆炸视图的呈现方式，直观展示各零件的装配顺序与配合位置，方便使用者理解产品的安装逻辑与工作原理。设计过程中充分考虑接头的实际使用场景，所有棱角处均做倒圆角处理，避免安装时划伤操作人员或电缆外皮，各配合面的公差预留符合机械装配要求，确保三维模型可直接导出工程图用于生产加工参考。
