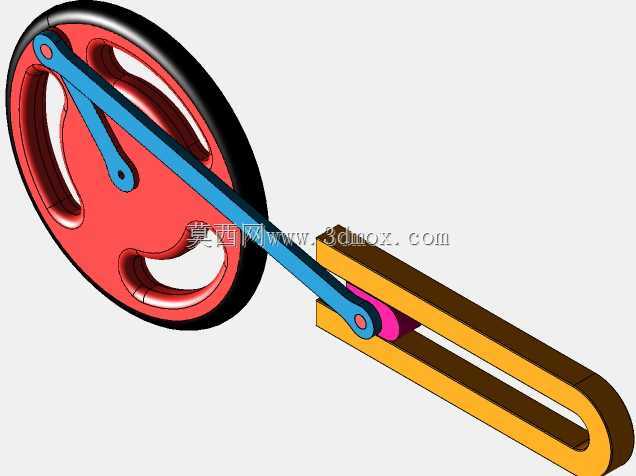

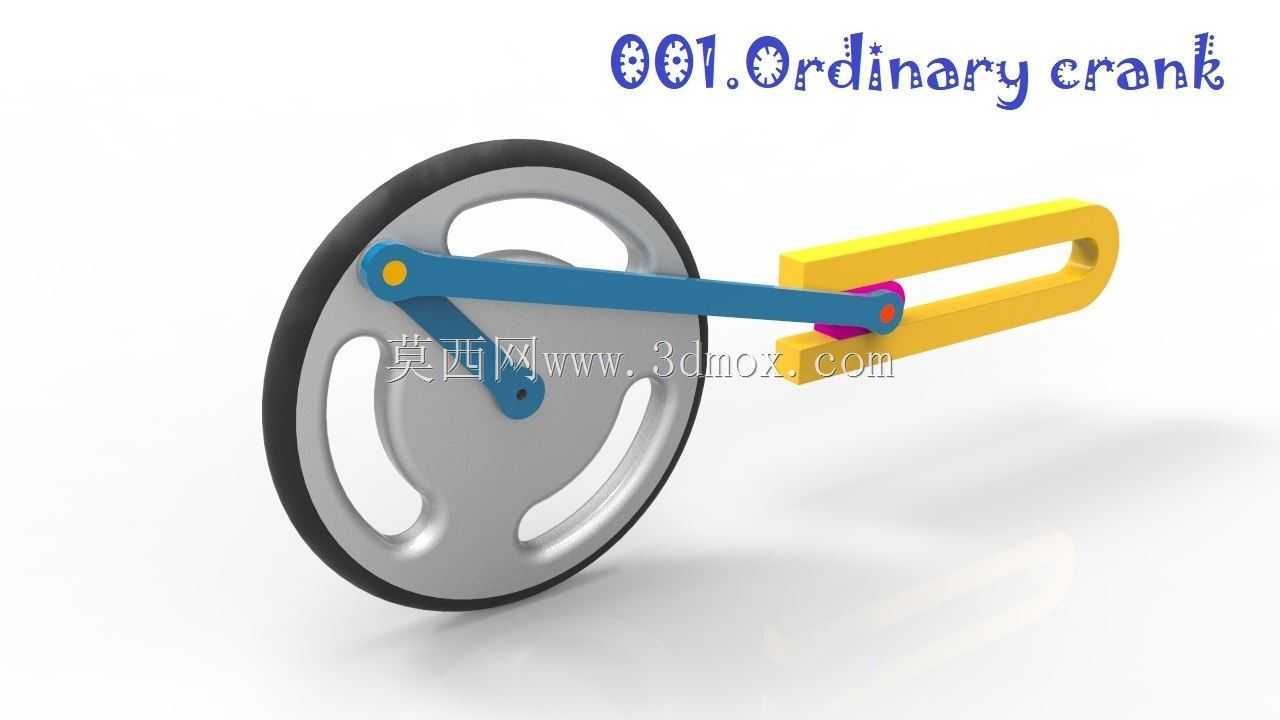

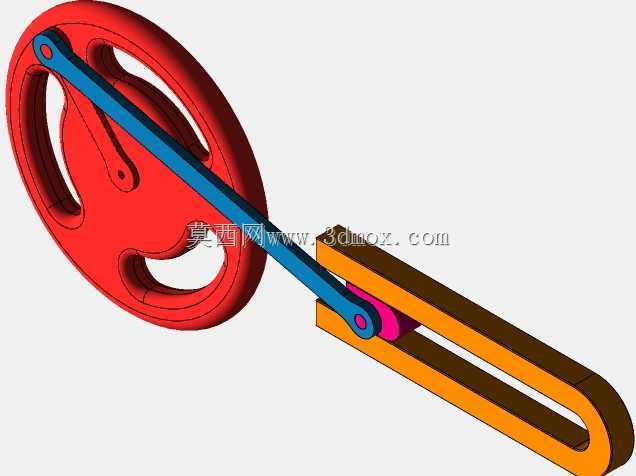

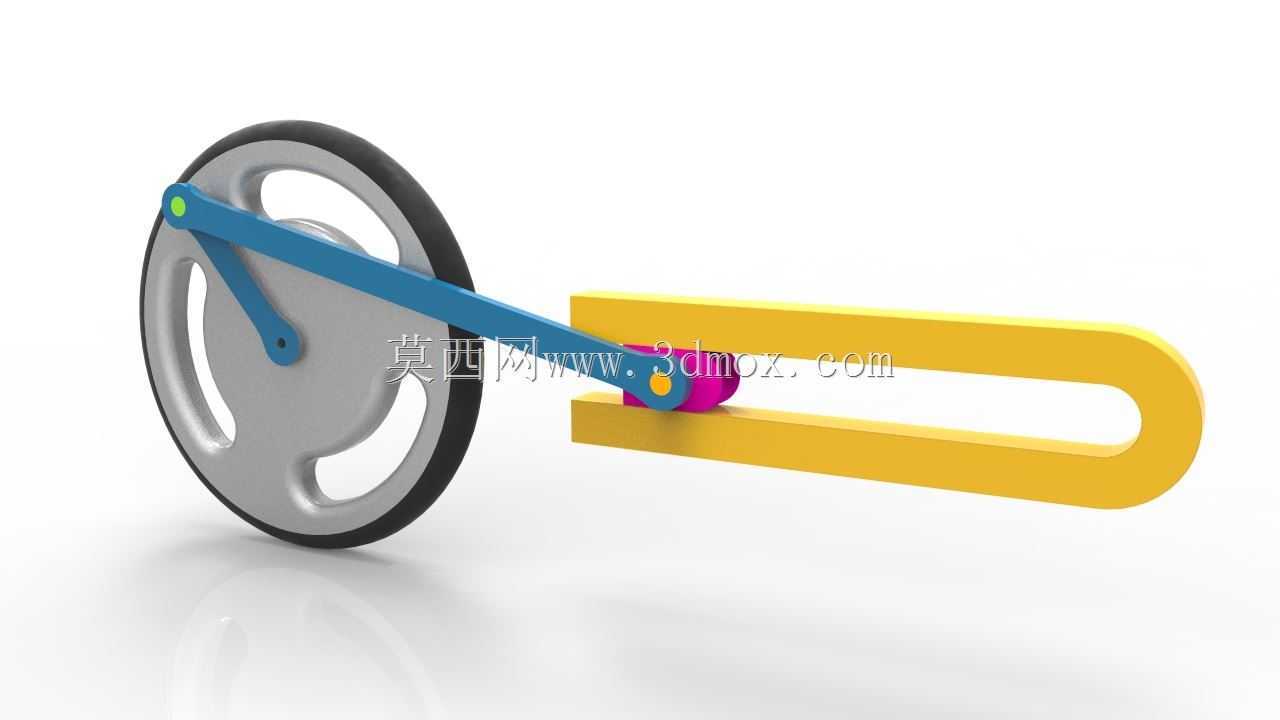

旋转转平动普通曲柄传动结构

这款曲柄传动结构是机械领域实现旋转运动与直线往复运动转换的经典基础构型，广泛应用在各类需要将连续回转动力转化为定向平动输出的工业场景中，小到家用缝纫机的针杆驱动、小型冲压设备的冲头进给，大到内燃机的活塞动力传递、自动化生产线的往复推送机构，都能见到这类结构的衍生设计。该结构核心由带回转中心的轮盘、刚性传动连杆、带滑槽的滑动滑块三个核心部件组成，轮盘作为动力输入端，承接电机、减速机等回转动力源的扭矩输出，连杆两端分别通过铰接副与轮盘偏心位置、滑块端部连接，当轮盘做整周连续回转时，偏心点的圆周运动通过连杆的刚性传递，带动滑块在配套的直线导向滑槽内做规律的往复直线运动，全程传动无打滑、传动比稳定，动力传递效率可达九成以上。设计过程中优先匹配了常规小型动力源的输出扭矩范围，轮盘的偏心距经过反复校核，既保证滑块拥有足够的往复行程满足常规作业需求，又避免偏心距过大导致连杆传动角过小引发的机构卡滞问题，铰接位置均预留了标准销轴的安装空间，可直接适配市面通用规格的耐磨销轴与轴套，降低后期维护替换的成本。整体结构的外形边界紧凑，轮盘外缘做了圆弧过渡处理无尖锐棱角，滑块的滑槽宽度采用通用导向件的标准尺寸，安装时只需固定轮盘的回转支座与滑块的导向基座即可完成装配，不需要额外定制复杂的配套安装件，能够直接嵌入各类小型自动化设备、轻工机械的动力传输链路中，也可作为机械原理教学的演示教具，直观展示平面连杆机构的运动转换逻辑，帮助学习者快速理解曲柄滑块类机构的运动特性与受力特点。
