开放式轧辊张紧支撑结构设计

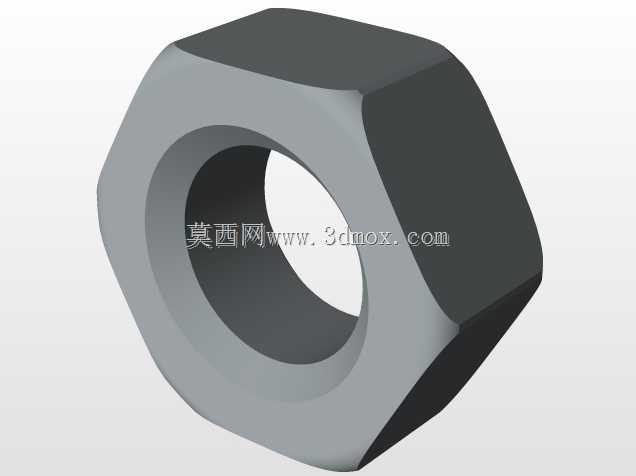

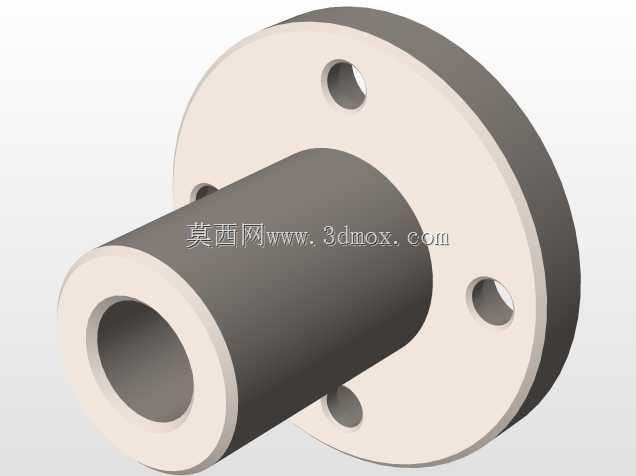

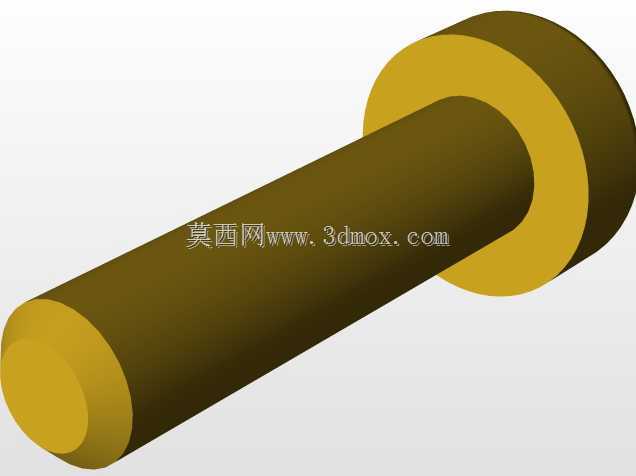

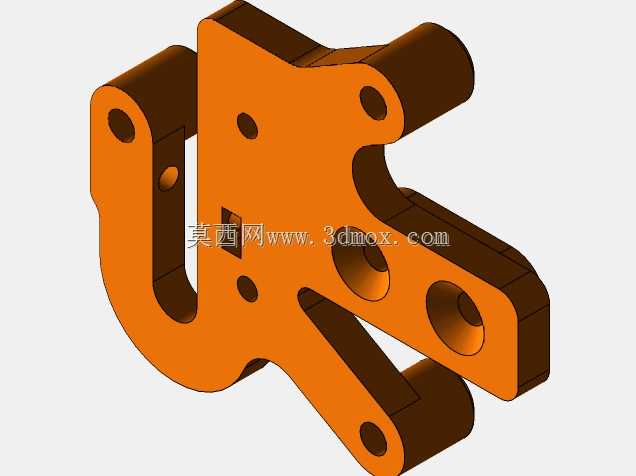

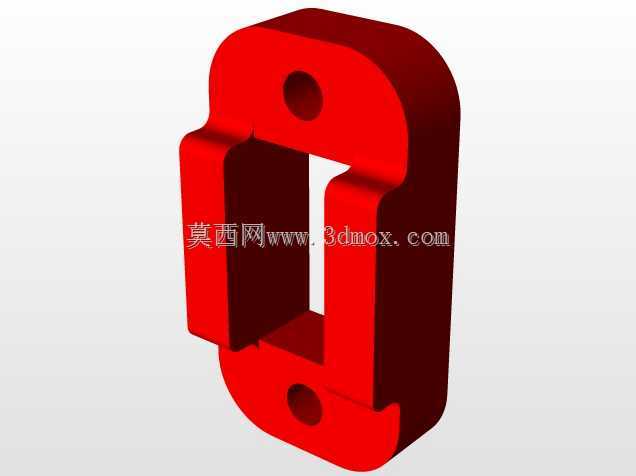

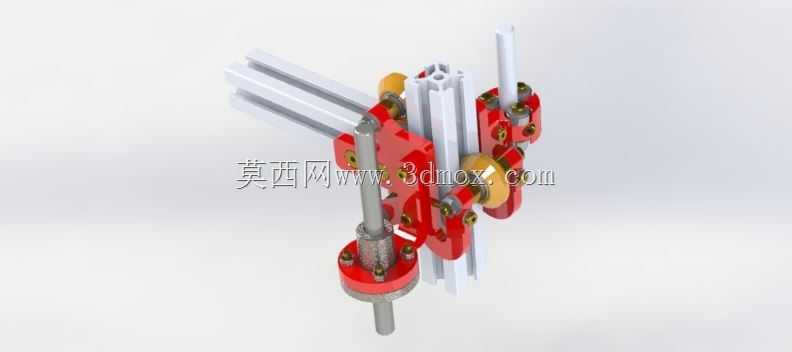

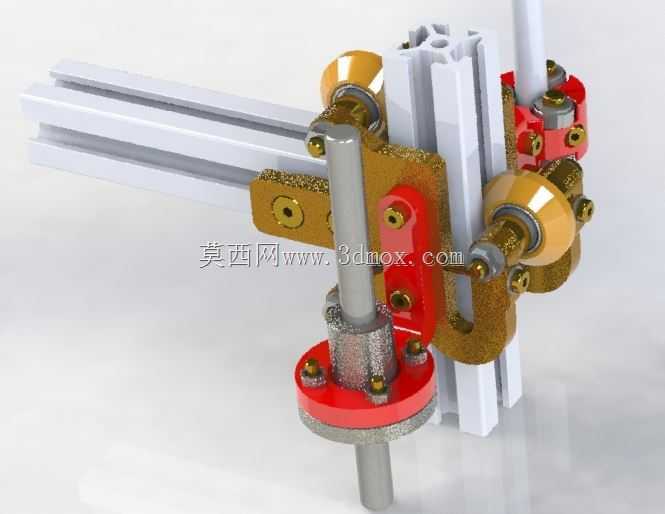

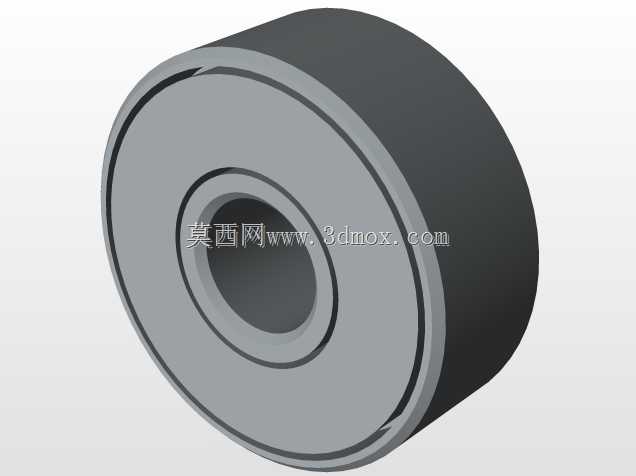

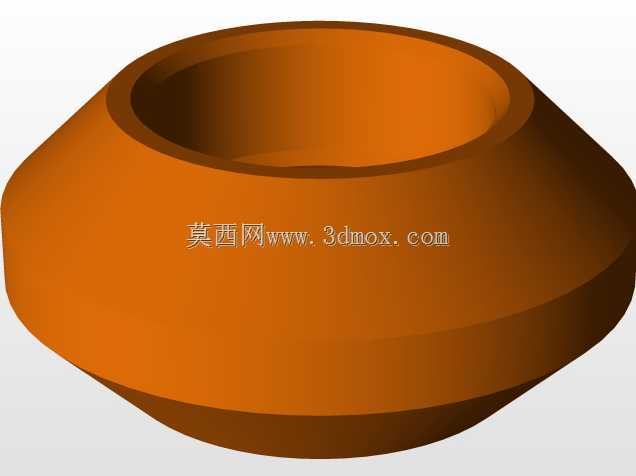

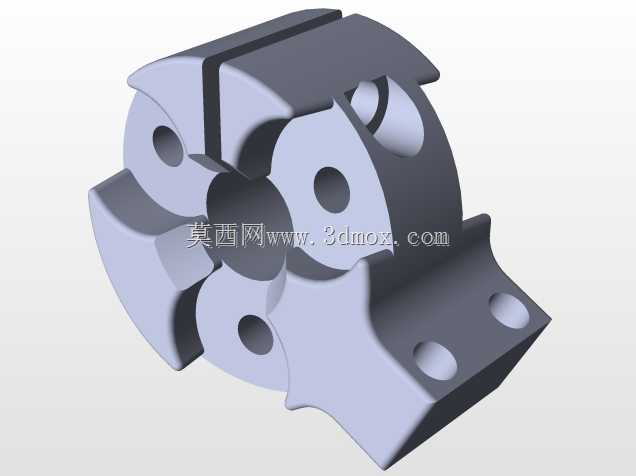

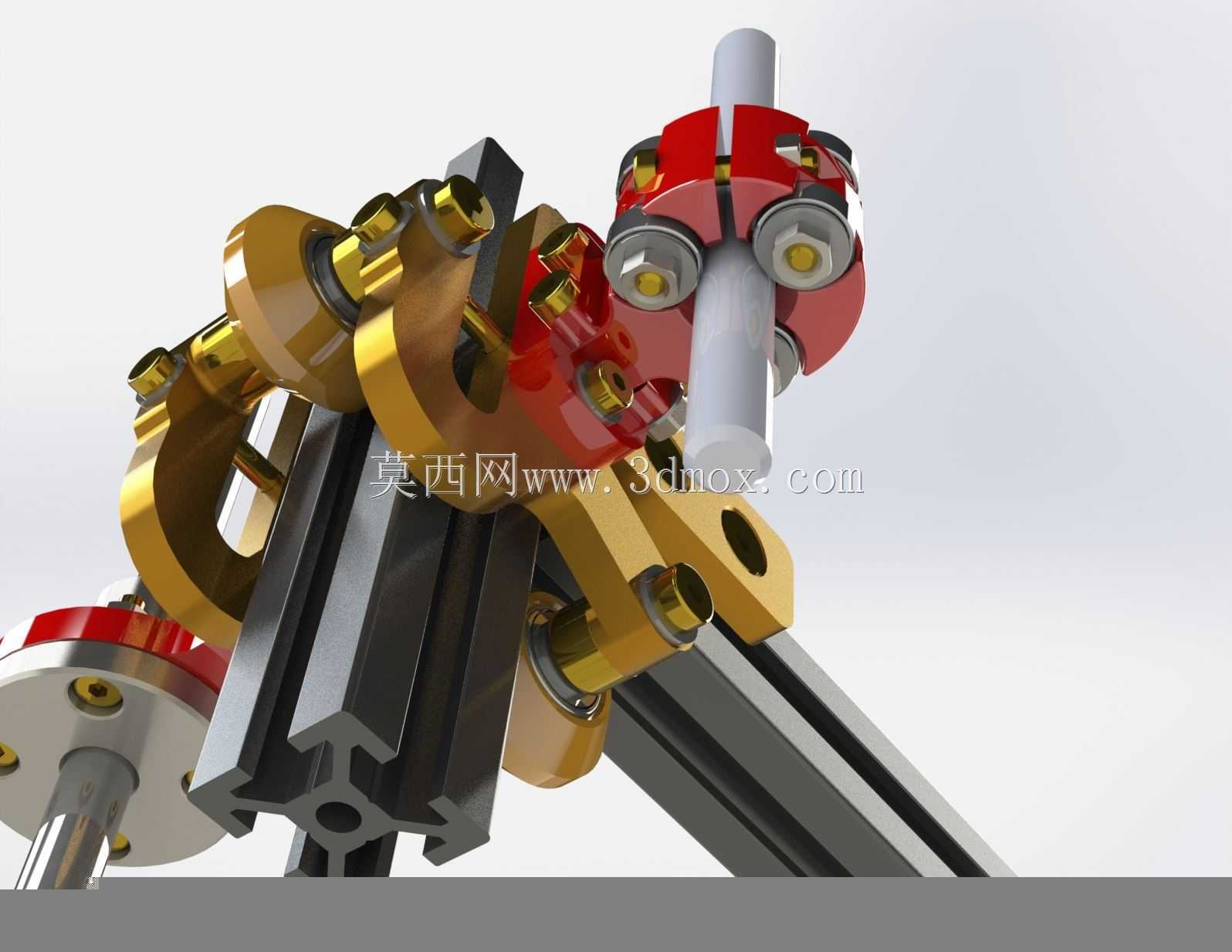

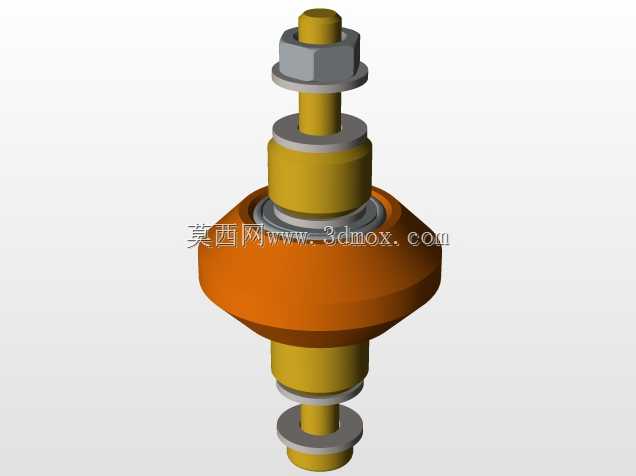

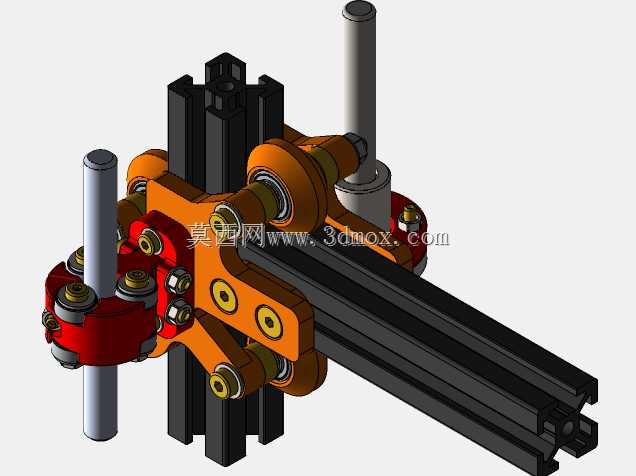

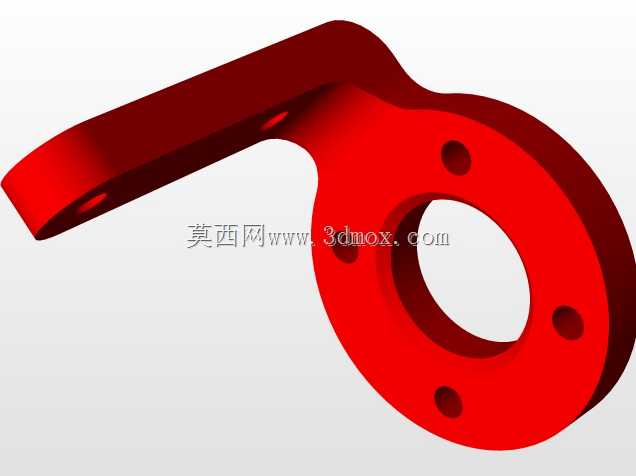

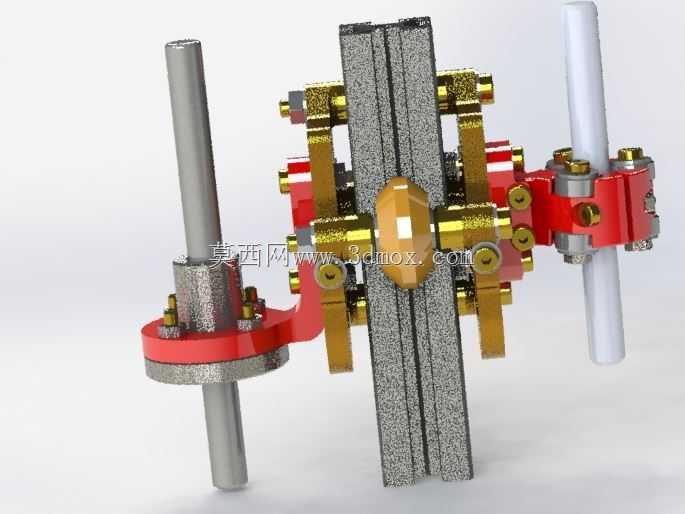

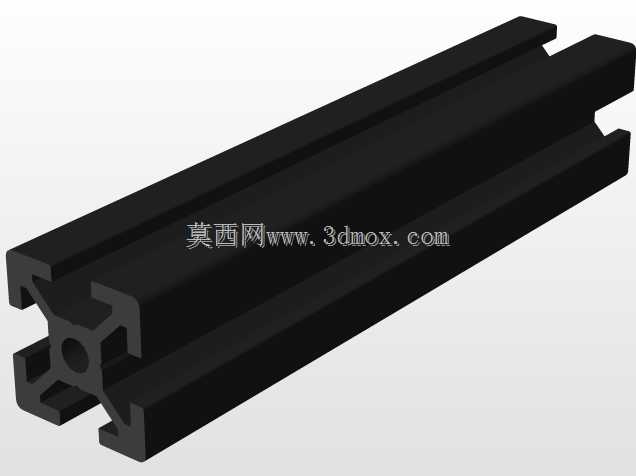

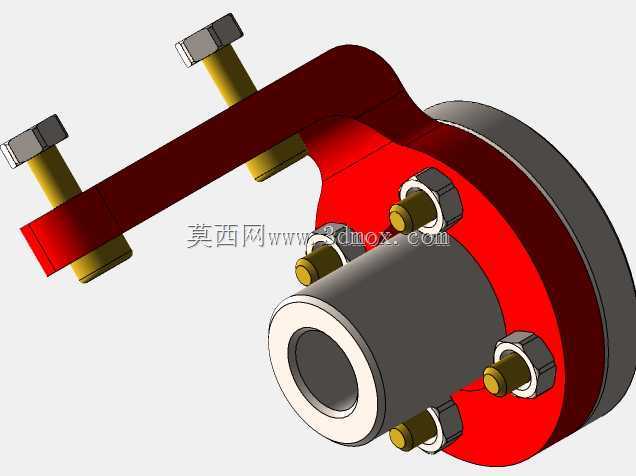

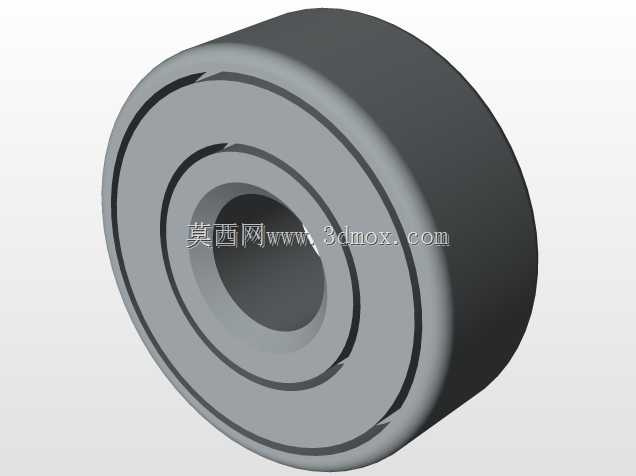

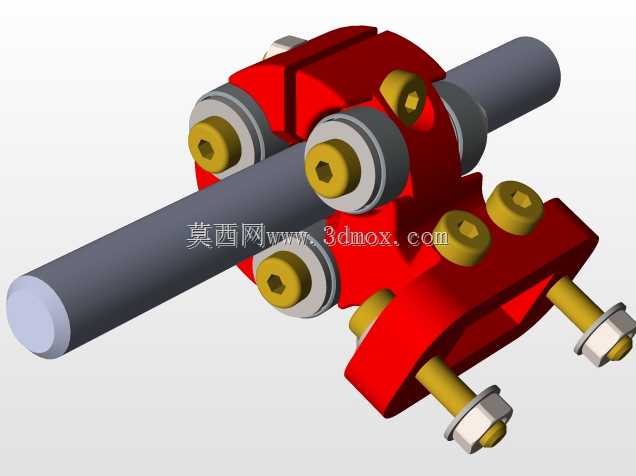

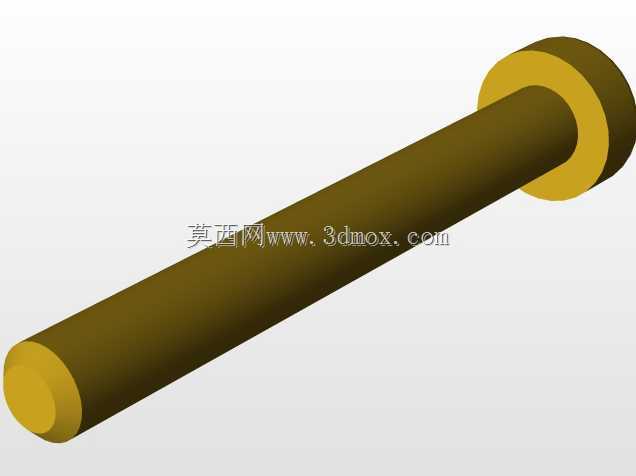

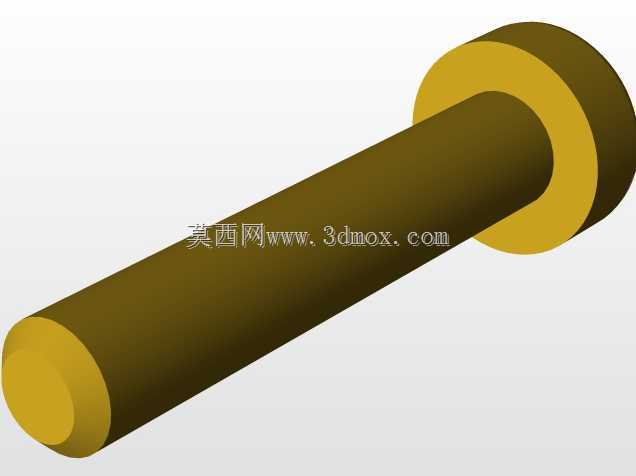

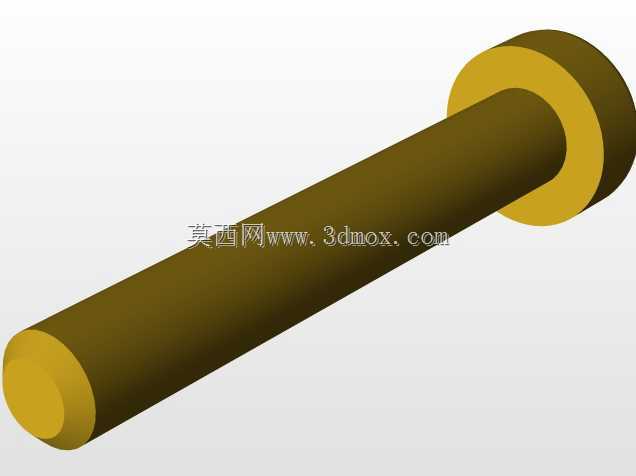

该结构属于开放式辊压支撑系统的创新迭代设计，核心应用于长轴类工件的连续送进、辊压成型以及线材/棒材的张力控制场景，在小型挤出生产线、3D打印耗材牵引、轻型材料校直设备中可作为核心支撑单元使用，替代传统固定式辊座的张紧调节缺陷。结构整体采用标准工业铝型材作为安装基座，型材槽宽适配通用T型螺栓，可直接在现有铝型材框架设备上完成加装，无需额外打孔改造基座，安装边界可根据型材长度灵活调整，适配2020、3030等主流规格铝型材的安装槽距。核心功能上，该结构通过多组对称布置的包胶滚轮夹持穿过中心的光轴，滚轮采用偏心安装设计，可通过旋转滚轮座调整夹持间隙，实现对不同直径轴类件的自适应张紧，相比传统弹簧张紧结构，该刚性调节方案的张紧力更稳定，不会因长期使用出现弹簧疲劳导致的张力衰减，同时滚轮内置深沟球轴承，转动阻力极低，可保证轴件高速转动时无卡顿。设计思路上，结构采用模块化拆分理念，夹持单元分为上下对称的两个半环座，通过螺栓锁紧固定在铝型材基座上，半环座上的滚轮安装孔预留了偏心调节余量，安装时可根据轴的实际直径逐个调整滚轮的伸出量，保证所有滚轮与轴面均匀接触，避免单点受力过大导致的轴件弯曲。中心轴的支撑跨距可通过调整两个夹持单元在铝型材上的安装位置自由设定，针对长轴工况可增加夹持单元数量，提升支撑刚性，避免长轴高速转动时出现甩动问题。端部的连接法兰可直接对接驱动电机或者从动同步轮，实现动力输入，整体结构无复杂异形零件，所有金属部件均可采用普通铣床加工，滚轮、轴承、紧固件均为标准件，加工与维护成本极低，适合小型设备厂商做轻量化定制改造。
