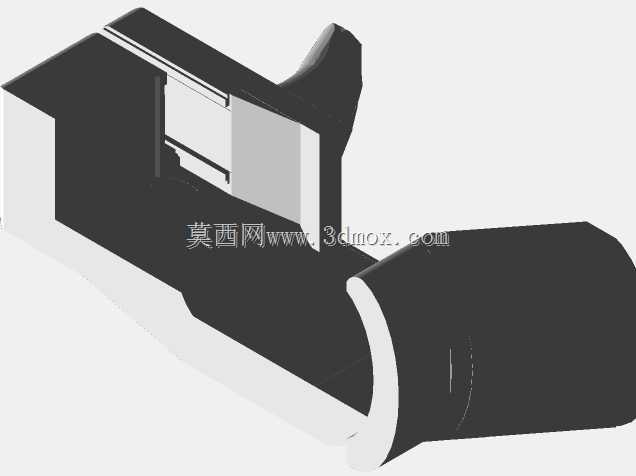

异形卡扣式连接结构件三维设计

该异形卡扣式连接结构件，主要面向小型机电设备内部组件的快装连接场景，在消费电子、小型工控模组、便携检测仪器的内部装配环节中，能够替代传统螺丝紧固方案，大幅缩减装配工序耗时，同时降低对安装空间的占用需求。从实际用途来看，这类结构件主要承担两个相邻功能模组之间的定位与卡接固定作用，一端的弧形抱合结构可以适配圆柱型的杆件或壳体边缘，另一端的卡槽结构能够嵌入对应模组的预设卡位，实现无额外紧固件的稳定连接，在需要频繁拆装维护的设备内部，这种卡扣结构可以避免螺丝滑牙、紧固件脱落的常见问题，同时减少装配过程中对工具的依赖。从功能特性上看，该结构件采用一体化成型设计，整体没有额外的拼接部件，自身带有弹性形变余量，卡接过程中可以通过结构自身的微变形实现卡位锁止，安装到位后能够提供足够的抱紧力，抵御常规设备运行过程中的振动冲击，不会出现松脱移位的问题。设计思路上，工程师优先考虑了安装操作的便捷性，将卡扣的导入端做了圆弧过渡处理，装配时无需精准对位即可顺着导向斜面滑入卡位，同时在卡接的接触面上设置了微小的止退凸棱，提升连接后的抗拔脱能力；结构的壁厚经过反复校核，既保证了卡接时的弹性形变空间，避免硬度过高导致装配困难或者断裂，也兼顾了长期使用下的结构强度，不会因为反复拆装出现塑性变形。外形尺寸方面，该结构件整体属于小型紧凑设计，安装边界占用空间极小，弧形抱合端的内径适配常规直径的小型圆柱杆件，卡槽端的卡位尺寸匹配常见的薄壁壳体安装边，安装完成后不会突出于设备模组的外轮廓，不会对周边其他部件的排布造成干涉，非常适合内部空间紧凑的小型设备使用。在实际装配应用中，该结构件可以直接卡入预设位置，无需预留螺丝安装的操作空间，也不需要在被连接件上加工螺纹孔，能够降低配套零件的加工成本，同时提升整条装配产线的作业效率，在小批量定制化的设备生产场景中，这种标准化的卡扣连接件还可以适配多种相近尺寸的模组连接需求，减少定制紧固件的种类，降低生产物料管理的复杂度。
