链传动配套锥齿链轮组结构设计

这套链锥齿轮传动结构，是面向中小载荷动力传输场景开发的配套传动组件，核心应用覆盖轻工输送设备、小型农用作业机具、非标自动化生产线的动力分流传递环节，可在两交错轴之间完成旋转动力的同步传输，适配需要同时实现链传动远距离输力、锥齿轮变向传动的复合传动需求。

从实际用途来看，这套结构解决了常规单类传动件无法同时满足长距离动力输送与轴系转向的痛点，在小型物料输送线上，可将单台驱动电机的动力通过链条传递至远端工位，同时通过锥齿轮啮合完成动力转向，驱动工位上的翻转、顶升执行机构，无需额外增设第二台驱动电机，有效压缩设备整体的制造成本与安装空间。在小型园林作业机具、山地农用运输机的传动系统中，这套结构可适配紧凑的机身布局，将发动机输出的水平轴动力，通过锥齿轮转换为垂直轴动力驱动行走轮，同时通过链条将动力分流至作业端执行部件，保证动力传输的同步性与稳定性。

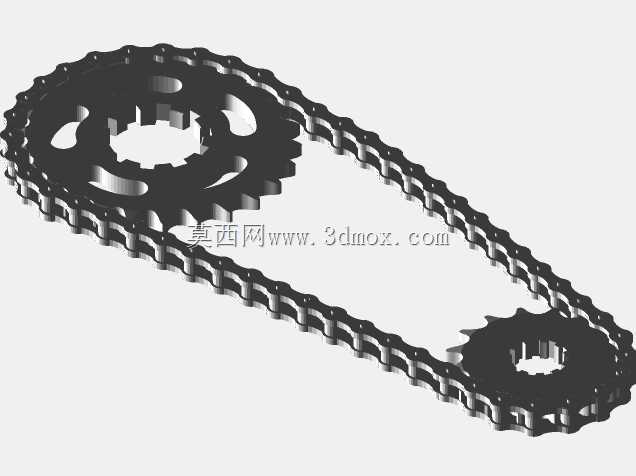

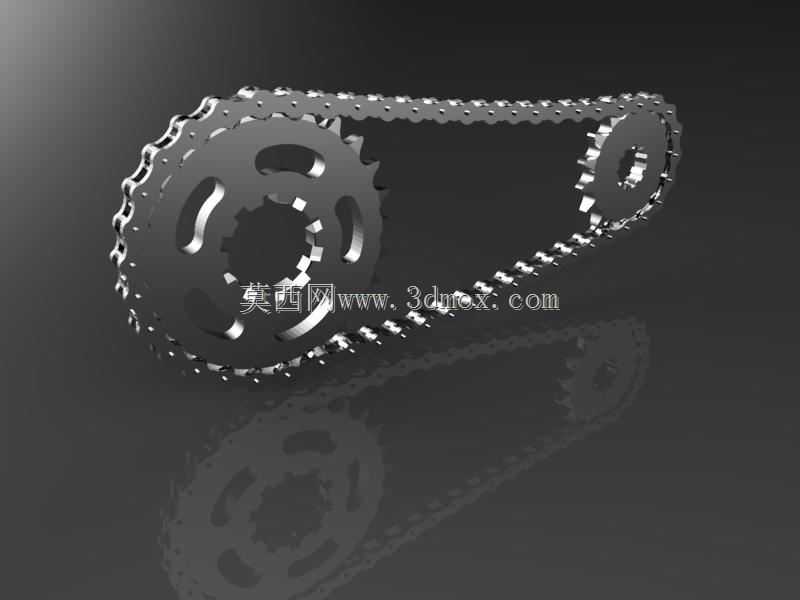

产品功能特性上，链轮采用了渐开线齿形设计，与配套滚子链条的啮合间隙经过精准调校，传动过程中冲击载荷小、运行噪音低，齿面做了等强度结构优化，在保证齿根抗弯强度的前提下开设了轻量化减重孔，既降低了组件整体的转动惯量，也减少了高速运转下的动载荷影响。配套的锥齿轮为等顶隙收缩齿设计，啮合重合度高，传动过程中载荷分布均匀，可承受短时的过载冲击，齿部与链轮同轴集成的结构设计，省去了额外的联轴器连接环节，消除了连接间隙带来的传动回差，提升了整体传动精度。

设计思路层面，这套结构优先考虑了安装维护的便捷性，链轮与锥齿轮的集成轴段采用了标准的阶梯轴设计，可直接适配常规标准轴承座的安装尺寸，无需定制特殊规格的支撑件；链条张紧行程预留了足够的调节余量，日常维护时无需拆解整体传动结构即可完成链条张紧度调整。两个链轮的中心距经过优化匹配，既保证了链条传动的合理包角，避免啮合齿数过少导致的跳齿问题，也控制了链条运行过程中的垂度，减少运转过程中的链条抖动。

外形尺寸与安装边界上，这套结构的主从动链轮中心距适配0.3-1.2米的安装区间，集成锥齿轮的链轮组件轴向安装尺寸控制在120mm以内，径向最大回转半径不超过180mm，可适配多数中小型设备的机身内部安装空间；轴端连接采用标准花键结构，可与不同规格的输出轴、负载轴快速对接，安装时只需保证两链轮的共面度、锥齿轮副的啮合侧隙在标准公差范围内，即可实现稳定运行，无需复杂的现场调校工序。
