MLW100圆管湿整理抛光设备三维设计

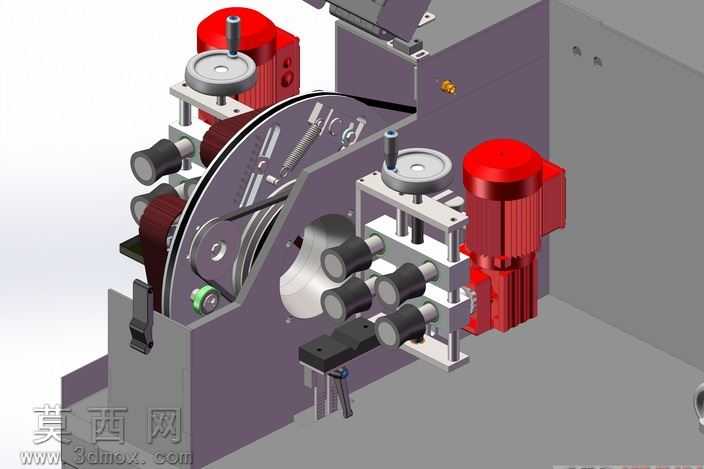

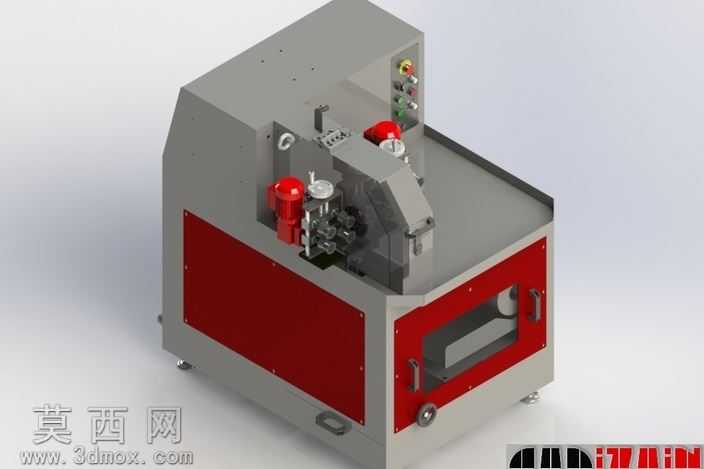

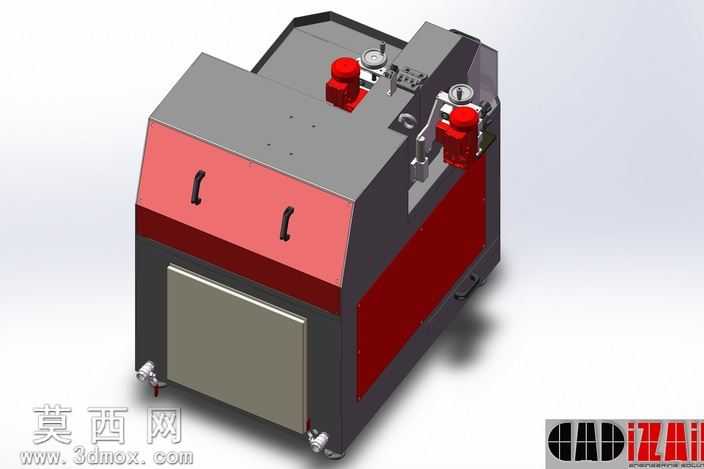

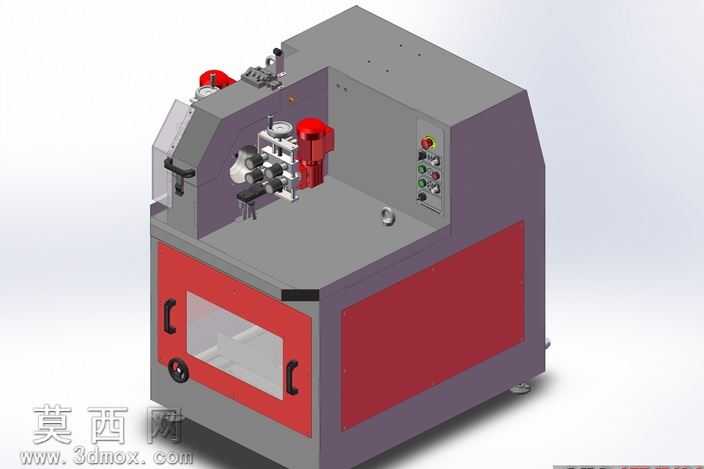

本模型为MLW100圆管湿整理机的完整三维设计成果，建模过程严格遵循工业机械设计规范，对设备的每一处结构都进行了1:1比例的精准还原。建模阶段首先搭建设备的整体框架，以灰铸铁材质的主机箱体作为承载基础，箱体采用钣金折弯与焊接结合的工艺结构建模，侧面预留的检修门做了内嵌式把手、观察窗、锁具的细节刻画，底部的可调支撑脚做了螺纹调节结构的还原，保证设备放置的水平度可调。核心加工区域的建模重点还原了行星加工系统，该系统采用行星轮系布局，工作时加工组件做公转运动但自身不随管材旋转，能够适配圆管、椭圆管、弯管等多种截面形态的管材加工，建模时对行星轮架、抛光磨头组件、进给导向轮组都做了装配关系的精准约束，还原了组件之间的运动配合逻辑。设备的自动喂料系统做了完整的结构建模，包含进料导向槽、压料轮组、动力输送辊，能够实现直管的全自动输送进料，保证加工过程的连续性与生产效率。冷却系统的管路、储液腔、喷淋头都做了细节建模，湿加工过程中冷却液可直接喷淋至加工区域，既能够快速带走抛光产生的热量，避免管材过热变形，也能够适配不同金属材质的加工需求，防止工件表面氧化烧伤。外观渲染阶段采用工业设备写实材质方案，主机箱体的钣金部分赋予哑光灰铸铁材质，正面的检修门板赋予醒目的哑光红烤漆材质，操作面板区域还原了急停按钮、功能旋钮、状态指示灯的细节，液压、气动组件的缸体部分赋予金属镀铬与红色油漆的组合材质，管路部分区分了冷却液管、液压油管的不同材质表现，整体渲染效果贴合真实工业设备的视觉质感。设计过程中充分考虑了设备的实用性与维护便捷性，箱体侧面预留的检修门可快速打开，方便更换抛光耗材、调整加工参数，底部的接液槽做了倾斜导流结构建模，方便冷却液的回收与过滤循环，整体结构紧凑，加工工位布局合理，既能够保证管材抛光整理的加工质量一致性，也兼顾了设备操作的安全性与维护便利性，可作为管材抛光加工设备的设计参考、教学演示模型使用。
