L型带槽立式安装密耳固定支座

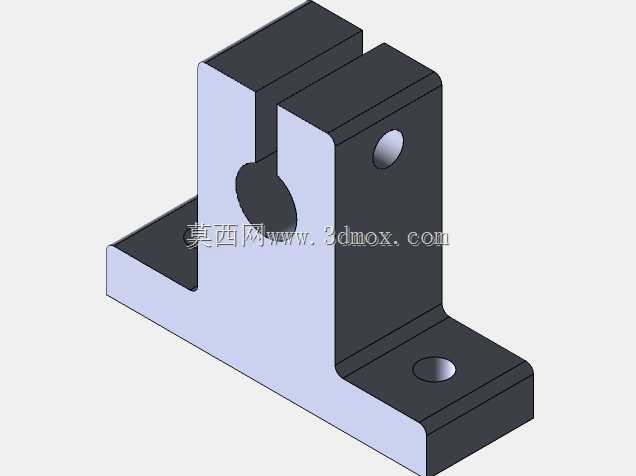

这款L型立式安装支座是工业传动、导向机构中常用的支撑定位部件，主要应用在自动化生产线的线性导向单元、小型输送设备的轴系定位、工装夹具的限位支撑场景中，能够为光轴、导向杆提供稳定的侧向支撑与位置固定，避免轴类部件在运行过程中出现径向窜动、偏摆的问题，保障整套传动或导向机构的运行精度。从功能特性来看，该支座采用一体式L型折弯结构，底部为水平安装基面，设置有两个沉头安装孔，可通过内六角螺栓直接固定在设备安装台面、型材框架的基准面上，沉孔设计能够让螺栓头完全没入安装面，不会出现凸起干涉其他部件运行的问题；立式支撑臂上开设的半圆开口槽与侧边圆孔形成组合定位结构，半圆槽可直接卡入对应直径的光轴，配合压块即可完成轴件的快速锁紧固定，侧边的横向圆孔可穿入锁紧销或紧定螺钉，进一步强化轴件的固定强度，防止轴件在往复运动过程中出现轴向滑移。设计过程中充分考虑了安装便捷性与结构刚性的平衡，整体采用等厚板材加工成型，支撑臂与底部安装面的连接处做了直角过渡强化，没有多余的减重开槽，保障支座在承受轴件径向载荷时不会出现形变，支撑臂的高度经过精准核算，既能够满足轴件的安装高度要求，又不会因为臂长过长导致支撑刚性下降。安装边界方面，底部安装面的两个孔位间距适配常规工业铝型材的槽距，无需额外加工转接板即可直接安装在欧标20、30系列型材上，立式支撑臂的厚度控制在合理范围，不会占用过多的设备侧向安装空间，半圆槽的开口朝向可根据实际安装需求调整，既可以朝上安装承托水平布置的轴件，也可以朝侧面安装固定垂直布置的导向杆，适配多种不同的设备布局需求。整体结构没有复杂的异形曲面，加工工艺简单，可通过板材切割、铣槽、钻孔几道工序完成加工，适合批量生产应用，在小型自动化设备、非标工装、3D打印机传动机构、桌面型机械手导向单元中都有广泛的应用空间。
