HTD5M圆弧齿同步带轮传动组件

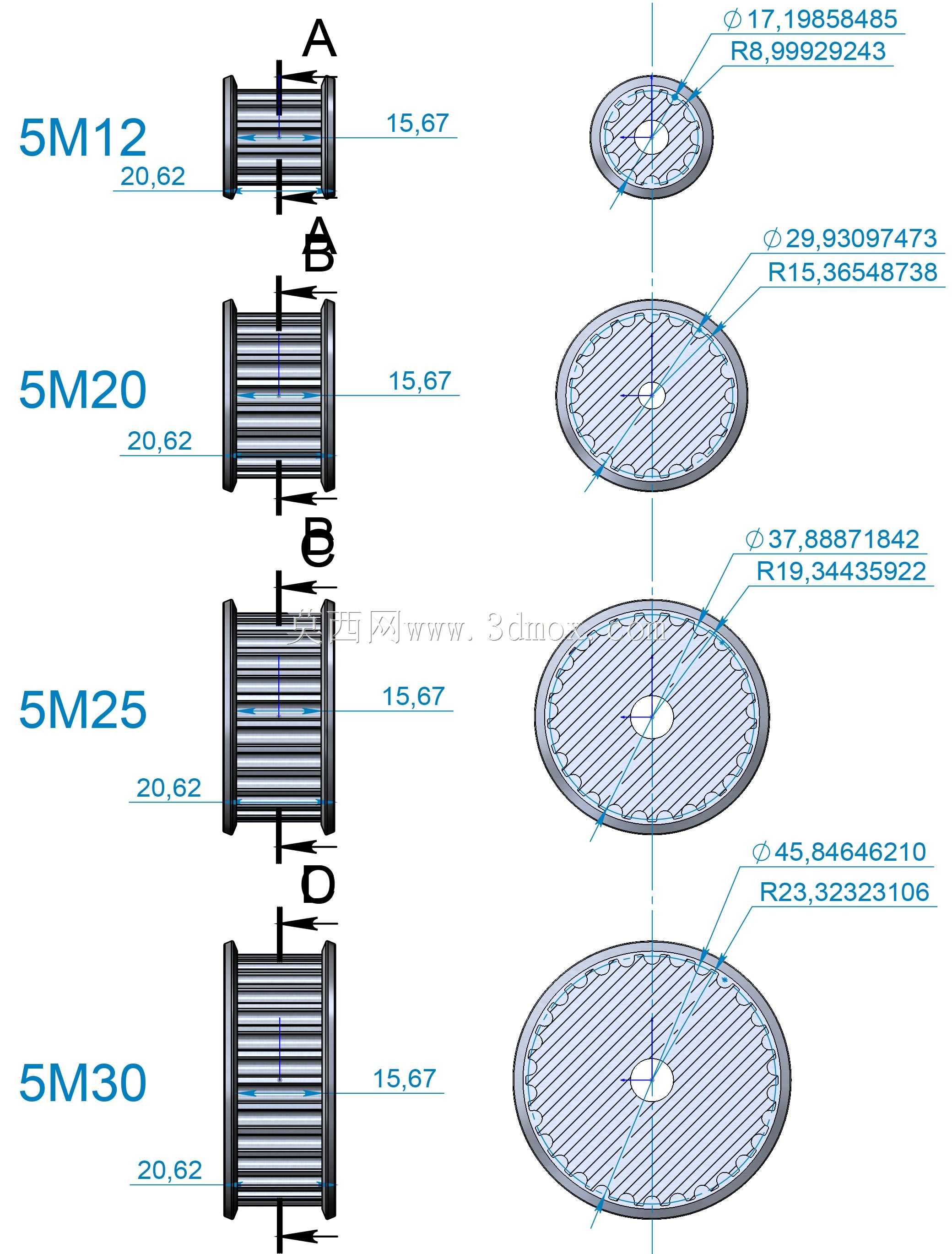

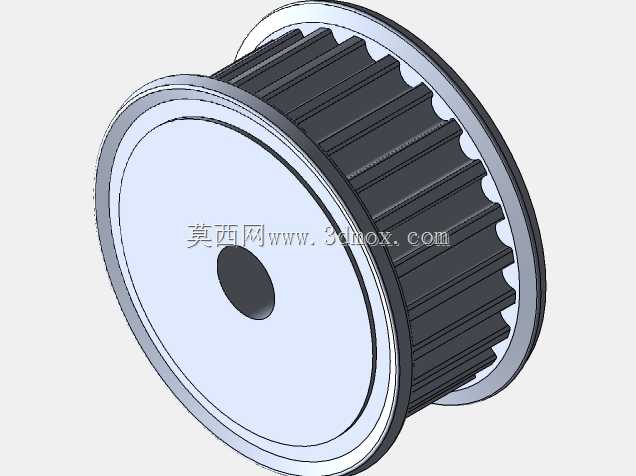

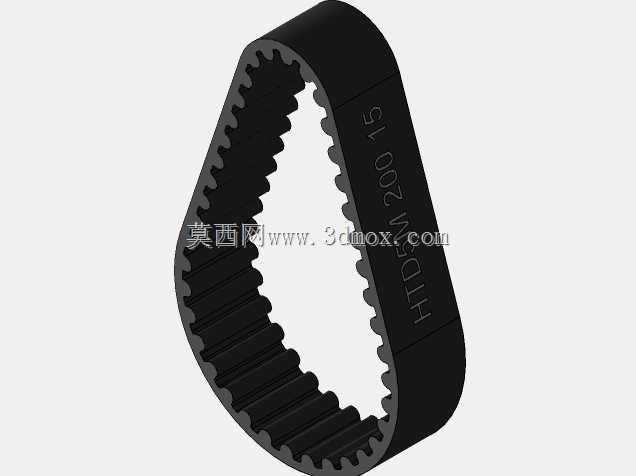

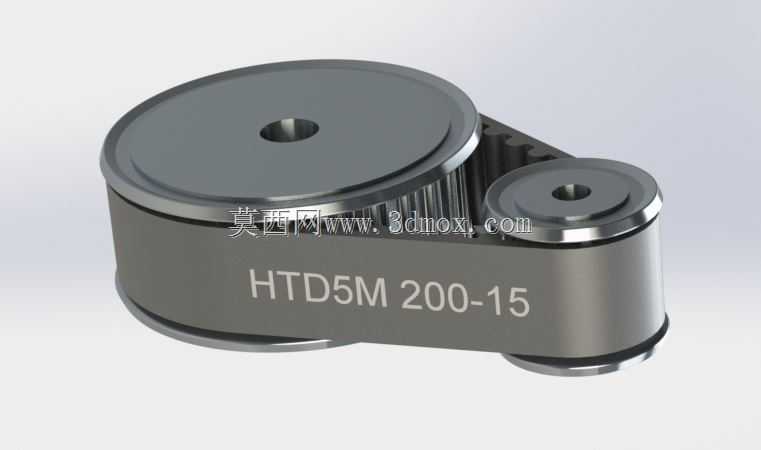

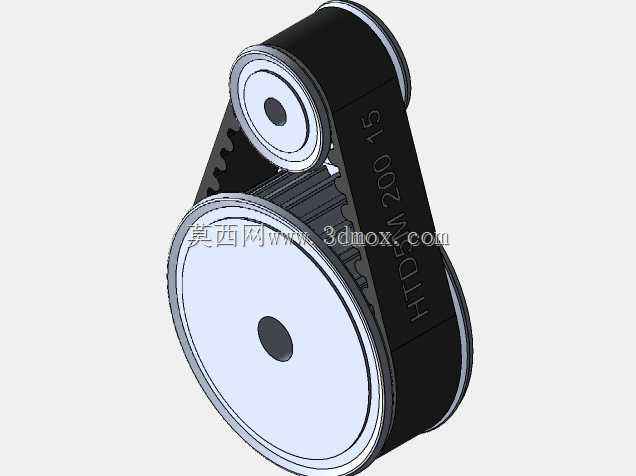

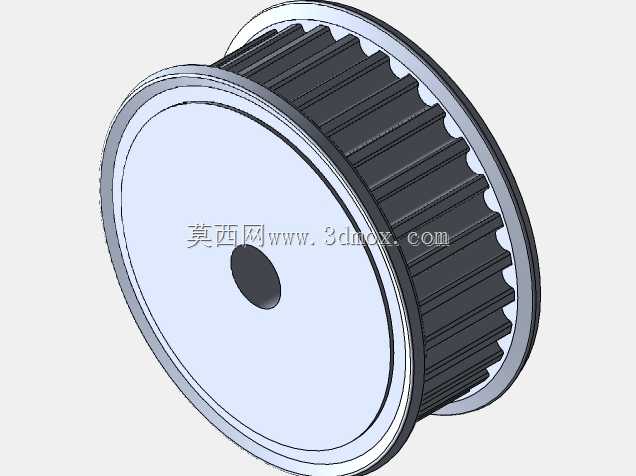

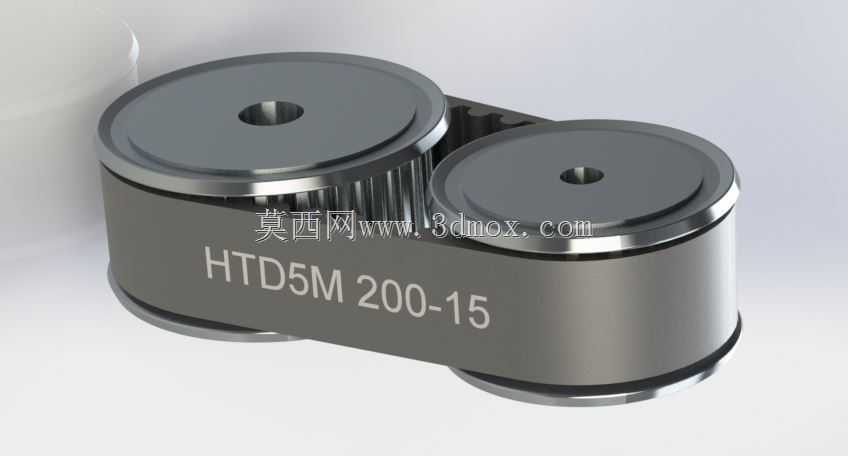

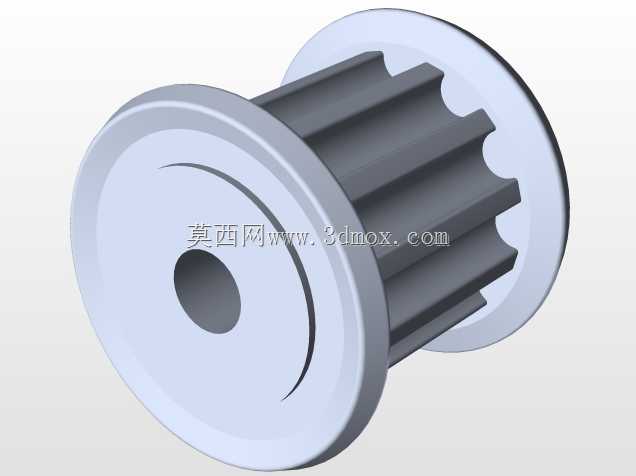

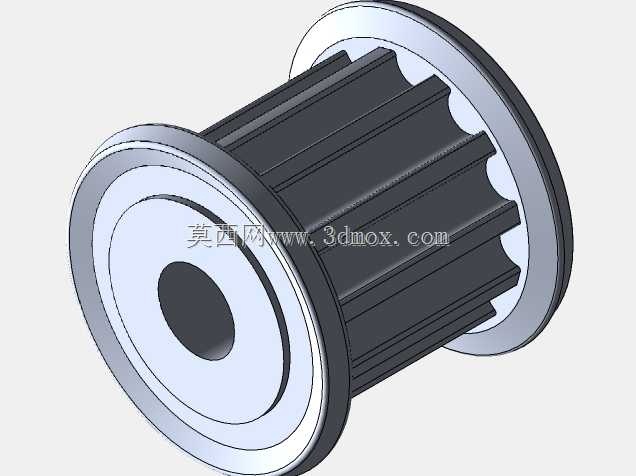

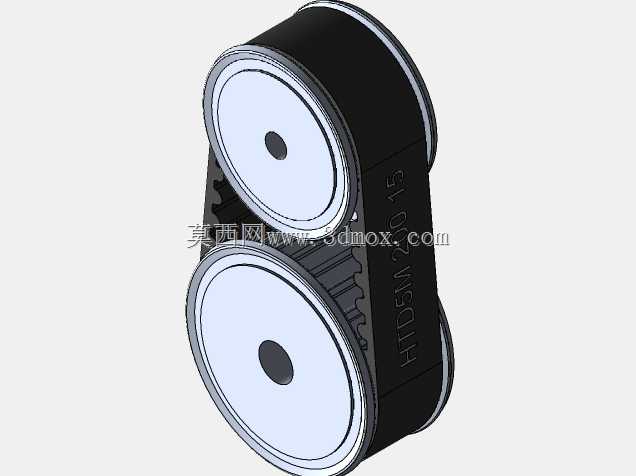

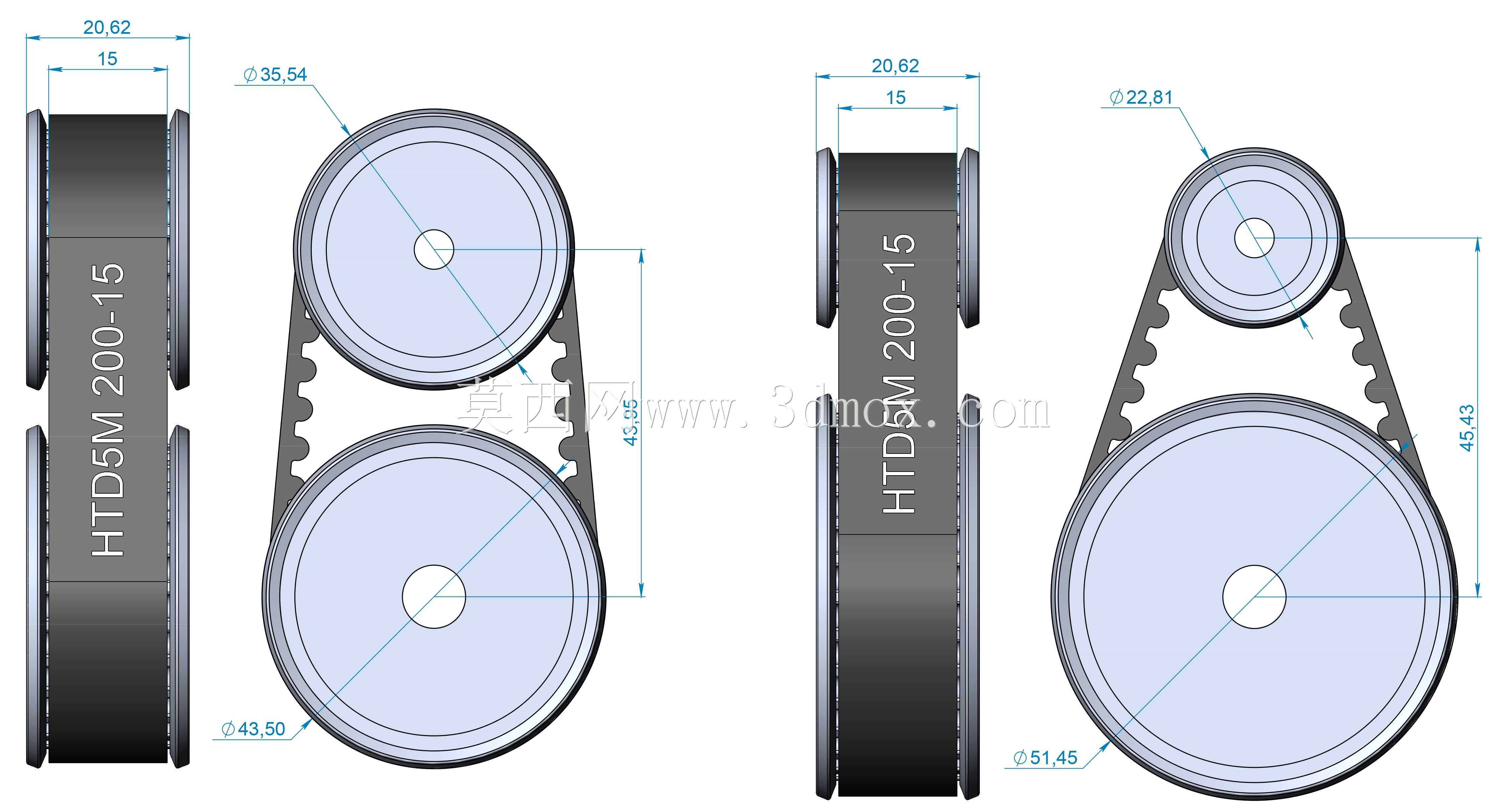

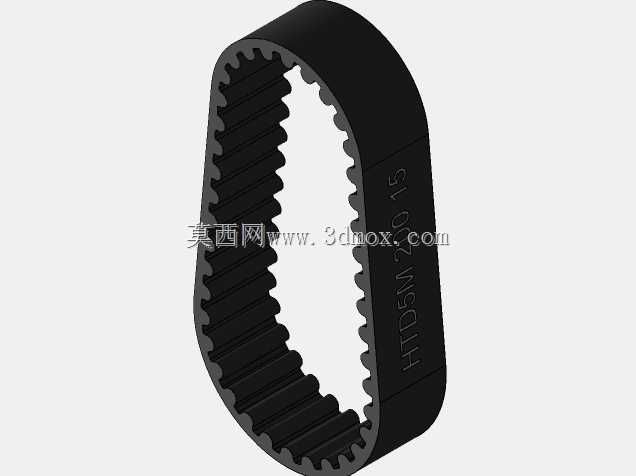

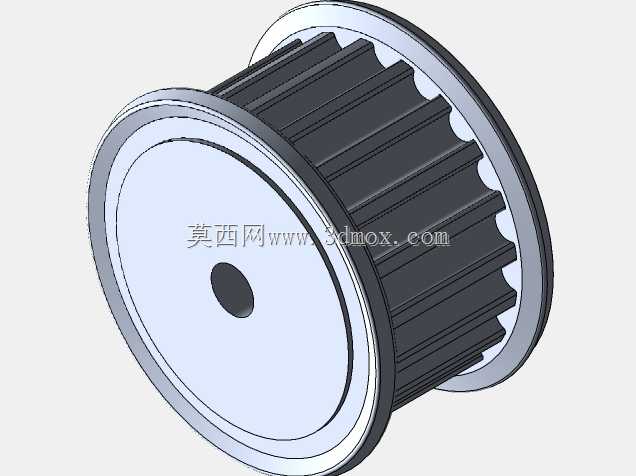

这套HTD圆弧齿同步带轮传动组件，是机械传动系统里极为常见的动力传递单元，广泛应用在自动化生产线输送工位、小型包装设备动力传输、3D打印进给机构、电子装配流水线、轻工纺织设备的同步传动场景中，能够在紧凑的安装空间内实现无滑差的精准动力传递，相比平带传动拥有更高的传动比精度，相比齿轮传动又具备更低的运行噪音与缓冲减震能力，适配中低负载的高速传动工况。整套组件包含两个不同节径的同步带轮与配套的环形同步带，带轮采用HTD5M齿形设计，圆弧齿廓的结构可以让带齿与轮齿啮合时的应力分布更均匀，相比传统梯形齿同步带，能有效降低齿根应力集中，提升带体的抗疲劳寿命，同时减少啮合过程中的多边形效应，让传动过程更平稳，传动效率可达0.98以上。大直径带轮作为主动轮使用时，可以匹配电机输出轴安装，小直径带轮作为从动轮连接负载端，两者的中心距通过安装座的腰型孔可做小幅调整，方便使用者调整同步带的张紧力度，避免长期运行后带体松弛导致的跳齿、传动失准问题。带轮的轮缘位置设计有挡边结构，能够防止同步带在高速运转过程中发生轴向窜动脱落，中心的通孔为标准光孔设计，可根据实际安装需求加工键槽或者搭配紧定螺钉实现轴与带轮的周向固定。带体表面标注的200-15参数对应带体的节线长度与带宽，15mm的带宽可以满足常规中小扭矩的传递需求，200mm的节线长度适配两个带轮的中心距安装边界，整套组件的外形轮廓规整，没有外凸的尖锐结构，安装时不需要额外预留过多的安全防护空间，既可以作为独立的传动模块集成到专用设备中，也可以搭配安装支架作为单独的张紧传动单元使用，适配多种不同的设备安装布局需求。在设计过程中，带轮的齿形参数严格遵循HTD同步带的标准啮合尺寸，保证与同规格的市售同步带具备完全的互换性，后期维护更换配件不需要单独定制，大幅降低设备的运维成本，带轮的轮毂部分做了加厚处理，提升了带轮与轴配合的结构强度，即使在频繁正反转的传动工况下，也不会出现轮毂开裂、配合松动的问题。
