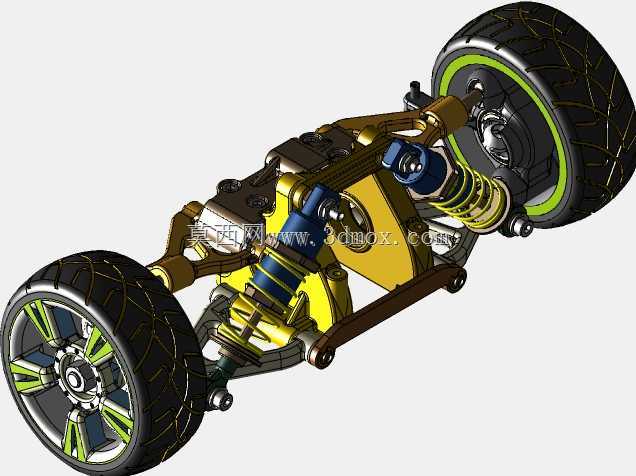

双轮独立式车辆悬挂结构设计

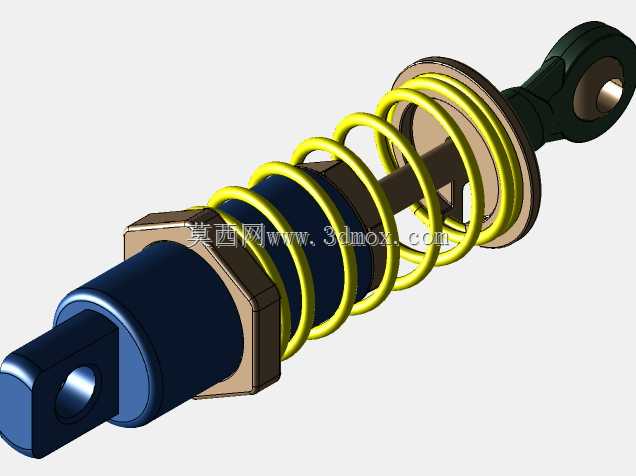

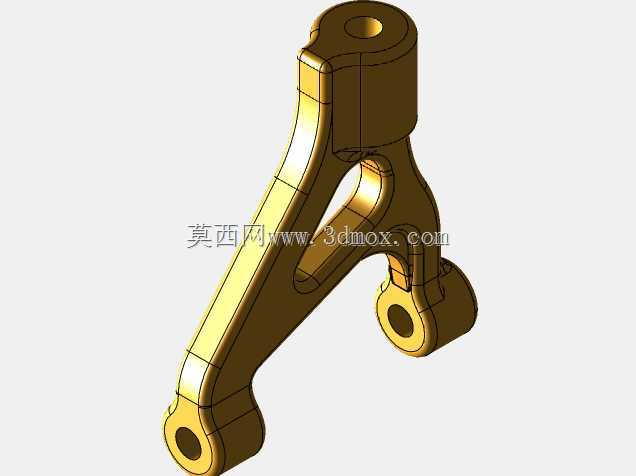

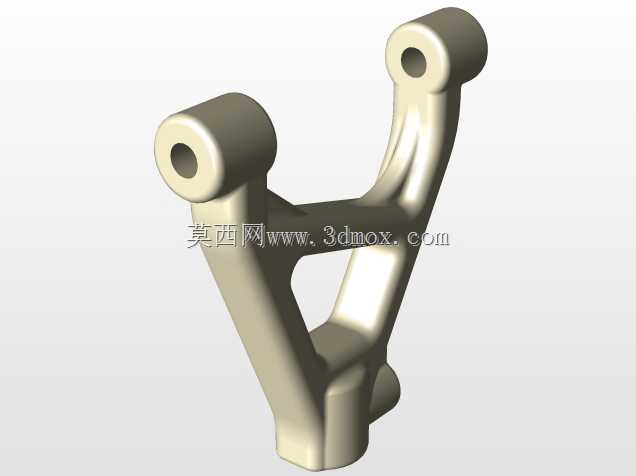

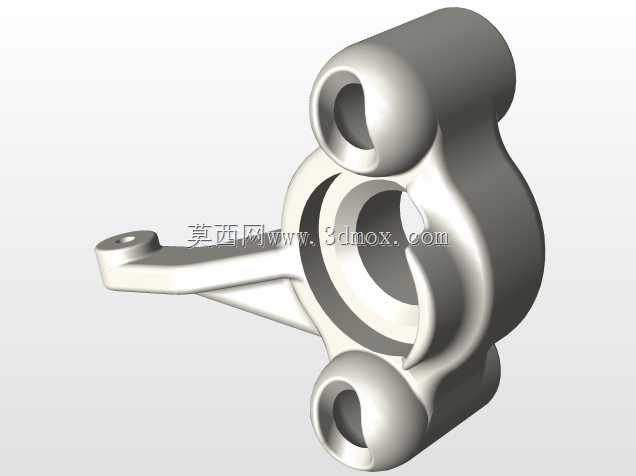

这套悬挂结构主要面向小型非道路乘用车辆、场地竞技代步车以及定制改装越野小车的底盘开发场景，核心作用是承接车轮与车架之间的力传导，缓冲路面颠簸带来的冲击，同时保证车轮在动态行驶过程中始终贴合地面，维持足够的抓地力与行驶稳定性。从功能特性来看，该结构采用双横臂式独立悬挂布局，左右两侧悬挂单元对称布置，每个单元集成了螺旋弹簧与阻尼减震器，上下摆臂通过铰接点分别连接转向节与车架基座，既可以实现车轮上下跳动时的定位参数精准控制，也能在车辆过弯时提供足够的侧向支撑力，减少侧倾幅度。设计过程中优先考虑了运动干涉规避，对摆臂的摆动行程、减震器的压缩与伸张行程做了匹配校核，确保车轮在全跳动行程内不会与摆臂、车架以及轮拱结构发生剐蹭，同时转向节的安装位预留了轮毂轴承、刹车卡钳的装配空间，兼容常规小型车轮毂的安装尺寸。外形尺寸方面，整套悬挂总成的横向宽度适配轮距在1.2米至1.4米区间的小型车辆，单侧悬挂的纵向安装深度控制在350毫米以内，减震器安装座的倾角经过优化，既保证了弹簧受力方向与震动传导方向同轴，也降低了对车架纵向安装空间的占用。安装边界上，上下摆臂与车架的连接点均采用标准衬套铰接位，不需要对车架做复杂的异形切割即可完成装配，减震器的上下安装座预留了通用螺栓孔位，可根据实际负载需求更换不同刚度的弹簧与不同阻尼系数的减震芯体，适配不同整备质量的车型使用。在实际应用中，这套悬挂既可以用于全地形小车的底盘改装，也能作为小型电动场地车的悬挂开发参考，结构上的模块化设计也方便后期维护更换易损部件，摆臂采用等强度设计，在保证结构刚度的前提下尽可能降低了非簧载质量，进一步提升了车轮的贴地性能与行驶平顺性。
