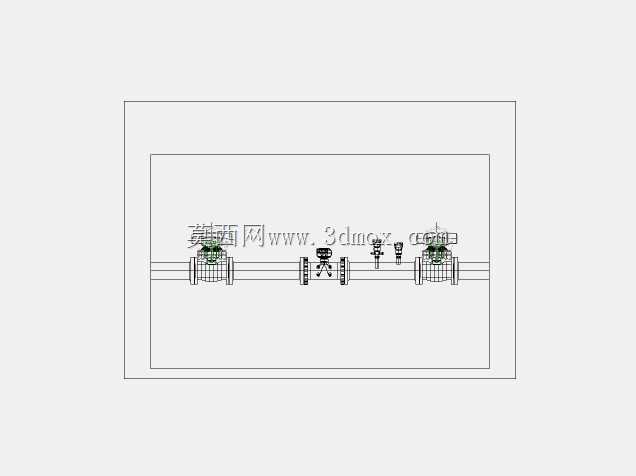

管道式超声波流量测量装置结构设计

这款管道式超声波流量测量装置，主要面向工业流体输送场景下的非接触式流量检测需求，可适配市政供水、化工流体输送、暖通空调循环水、工业水处理等多个领域的管线计量作业，无需破坏原有管道结构即可完成流量数据的实时采集，相比传统机械式流量计具备无压损、无运动磨损件、维护成本低的核心优势。整套装置采用对射式超声换能器布局，两组换能器分别安装在测量管段的两端对应位置，通过顺流与逆流方向的超声波传播时间差计算管内流体的平均流速，再结合管道通径参数换算得到实时流量值，整套测量结构不会对管内流体的流动状态造成干扰，也不会因为流体中的杂质卡滞影响测量精度，长期运行稳定性更强。设计过程中充分考虑了不同工业现场的安装适配性，测量管段采用标准工业管道对接尺寸，两端预留法兰连接边界，可直接与同通径的工业管线完成对接安装，无需额外定制转接构件；换能器采用密封式封装结构，防护等级适配多数工业车间、户外管线的使用环境，可在常规温湿度工况下长期稳定工作。装置中部集成了信号处理与显示模块，可直接在本地显示瞬时流量、累计流量等核心数据，同时预留标准信号输出接口，可对接工业控制系统实现流量数据的远程传输与联动控制，满足智慧水务、智能工厂的自动化数据采集需求。整套结构的安装边界充分参考了工业现场的管线排布空间，整体轴向尺寸紧凑，径向突出结构控制在合理范围内，不会占用过多管线周边的安装空间，即使是空间局促的管廊、车间管线夹层也可顺利完成安装作业。设计时还针对不同流体的特性做了结构优化，测量管段内壁采用光滑流线型设计，避免流体在测量段形成涡流影响测量精度，换能器的安装角度经过多轮仿真验证，可最大化接收信号强度，降低流体中气泡、微小杂质对信号传输的干扰，保证测量数据的可靠性。
