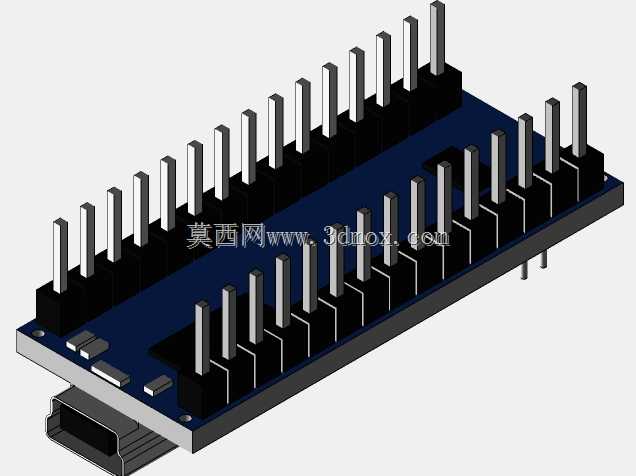

Arduino纳米开发板三维结构设计

这款Arduino纳米开发板的三维结构设计，精准还原了实物的每一处细节，可直接用于嵌入式项目的结构适配、外壳定制与系统集成场景。在创客教育、小型智能设备开发、物联网终端搭建、工业小型控制单元改造等领域，这类紧凑型开发板是核心控制载体，常被用于小型机器人主控、环境监测节点、智能穿戴设备原型、桌面级自动化小装置的控制核心，凭借小巧的体积优势，能够嵌入到空间极其受限的设备内部，完成信号采集、逻辑运算、执行器驱动等核心功能。从功能特性来看，该开发板集成了主控芯片、电源管理模块、USB通信接口、双排插针引脚，所有元件的布局都严格遵循实物的电气连接逻辑，三维模型中每一个元件的高度、引脚间距都做了精准还原，能够为后续的外壳设计、安装固定提供准确的尺寸参考，避免实际组装时出现元件干涉、插针无法对接的问题。设计思路上，完全围绕紧凑型嵌入式控制的需求展开，将所有功能元件集中在狭长的小型PCB板面上，在保证所有IO口、通信接口都能正常引出的前提下，最大限度压缩整体占用空间，PCB边缘的安装孔位也在模型中完整呈现，方便用户通过铜柱或者螺丝直接将开发板固定在设备内部的安装位上。外形尺寸方面，该开发板整体为狭长矩形结构，长度适配标准面包板的安装宽度，宽度仅为同类标准开发板的三分之一左右，厚度方向上，最高的元件为顶部的USB接口与主控芯片，整体凸起高度控制在极低范围内，安装边界上，两侧的双排插针向外延伸的距离、插针的长度与间距都完全符合通用排母的对接标准，用户在设计配套底座或者扩展板时，可以直接调用该模型进行配合校验，无需反复测量实物尺寸，大幅缩短项目的结构开发周期。同时模型中所有元件的外观细节都做了还原，包括PCB板的丝印标识、元件的颜色区分、接口的形状特征，既可以用于产品演示时的可视化展示，也能够作为教学场景中讲解开发板结构的直观教具，帮助初学者快速理解开发板的硬件布局与元件分布逻辑。
