双轴相机稳定云台结构设计

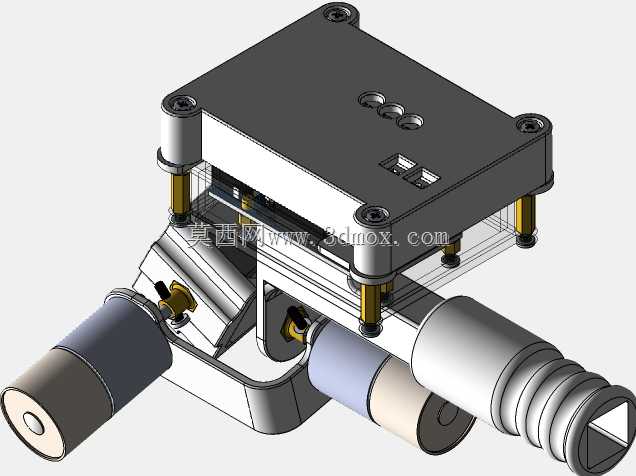

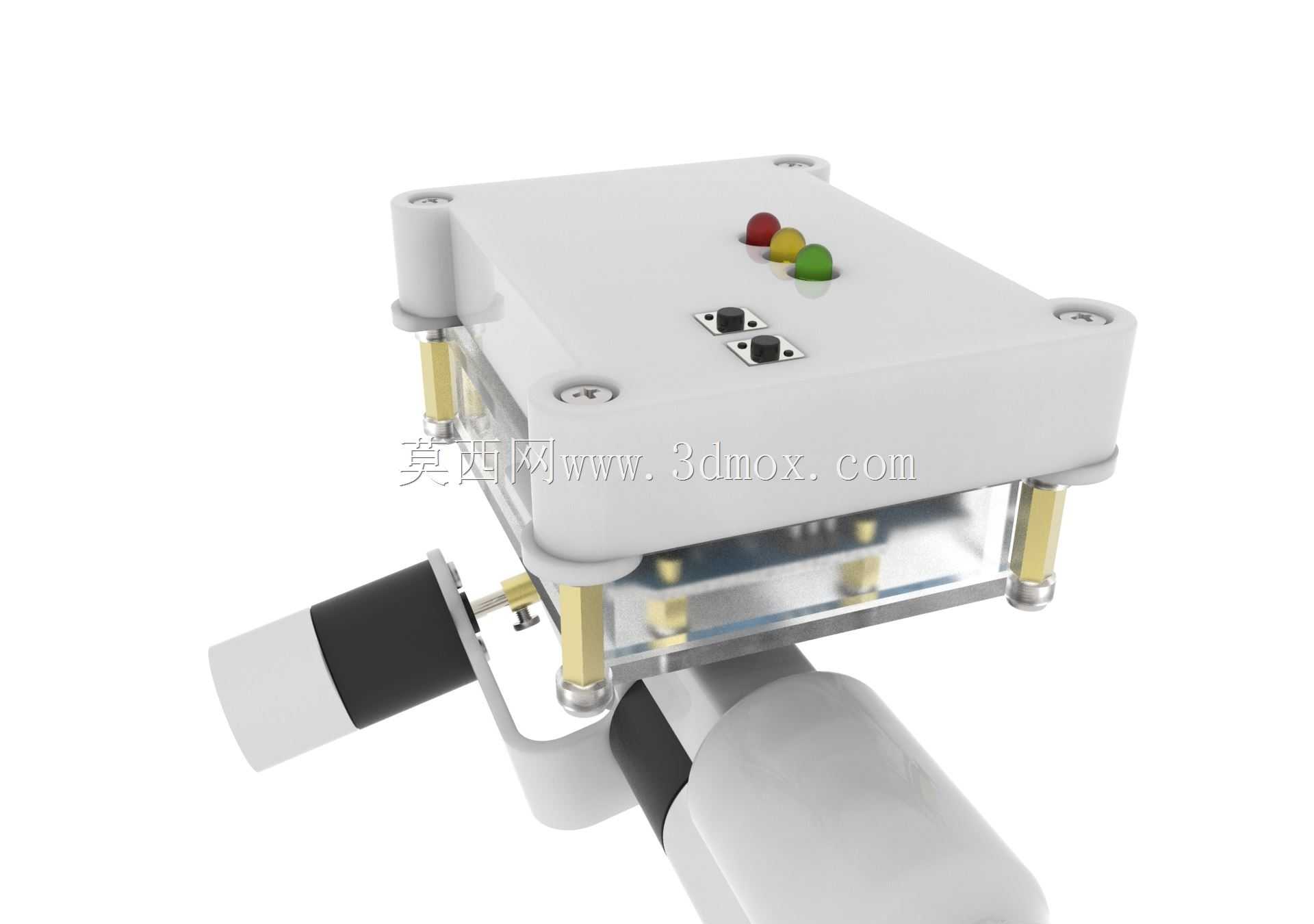

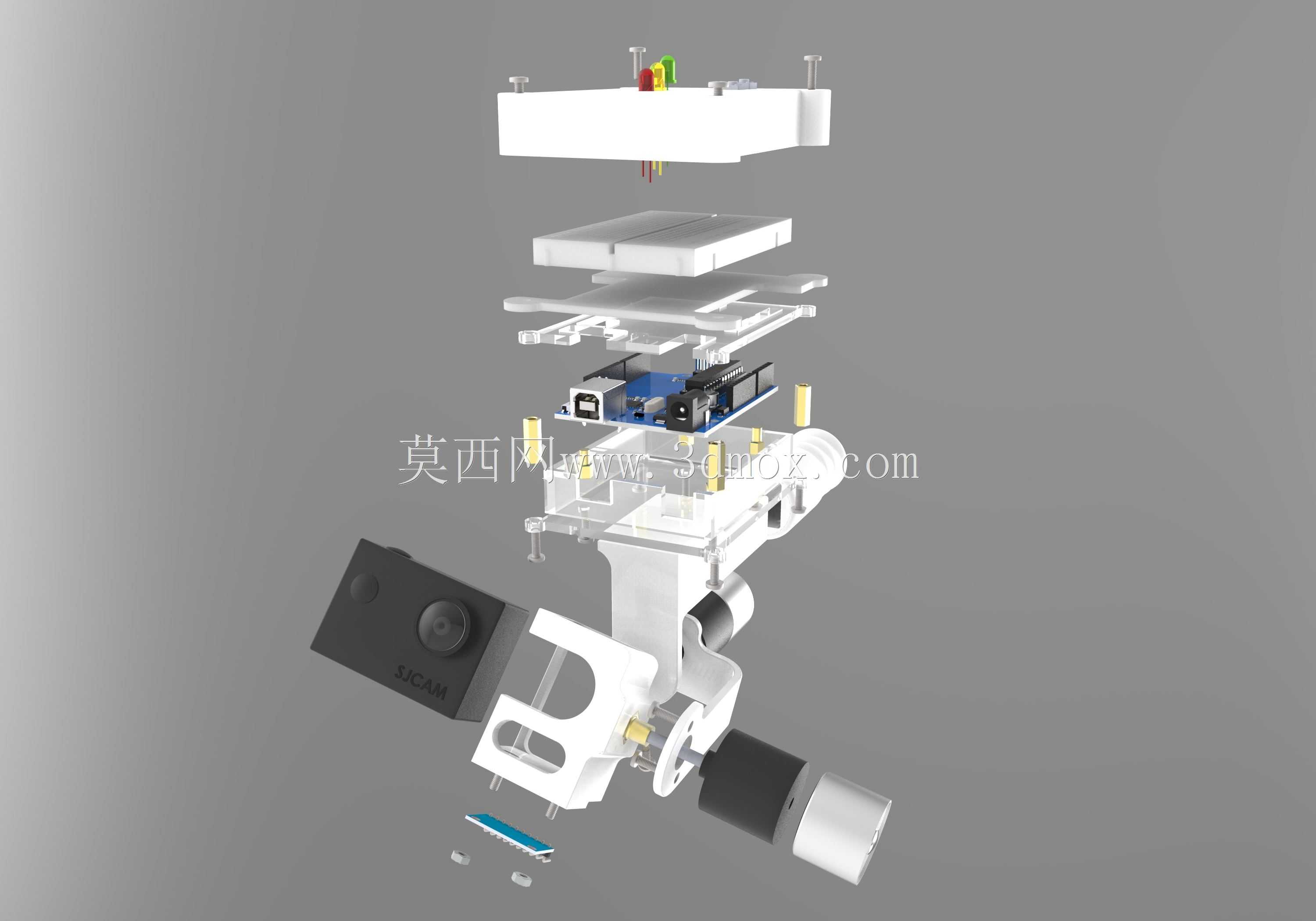

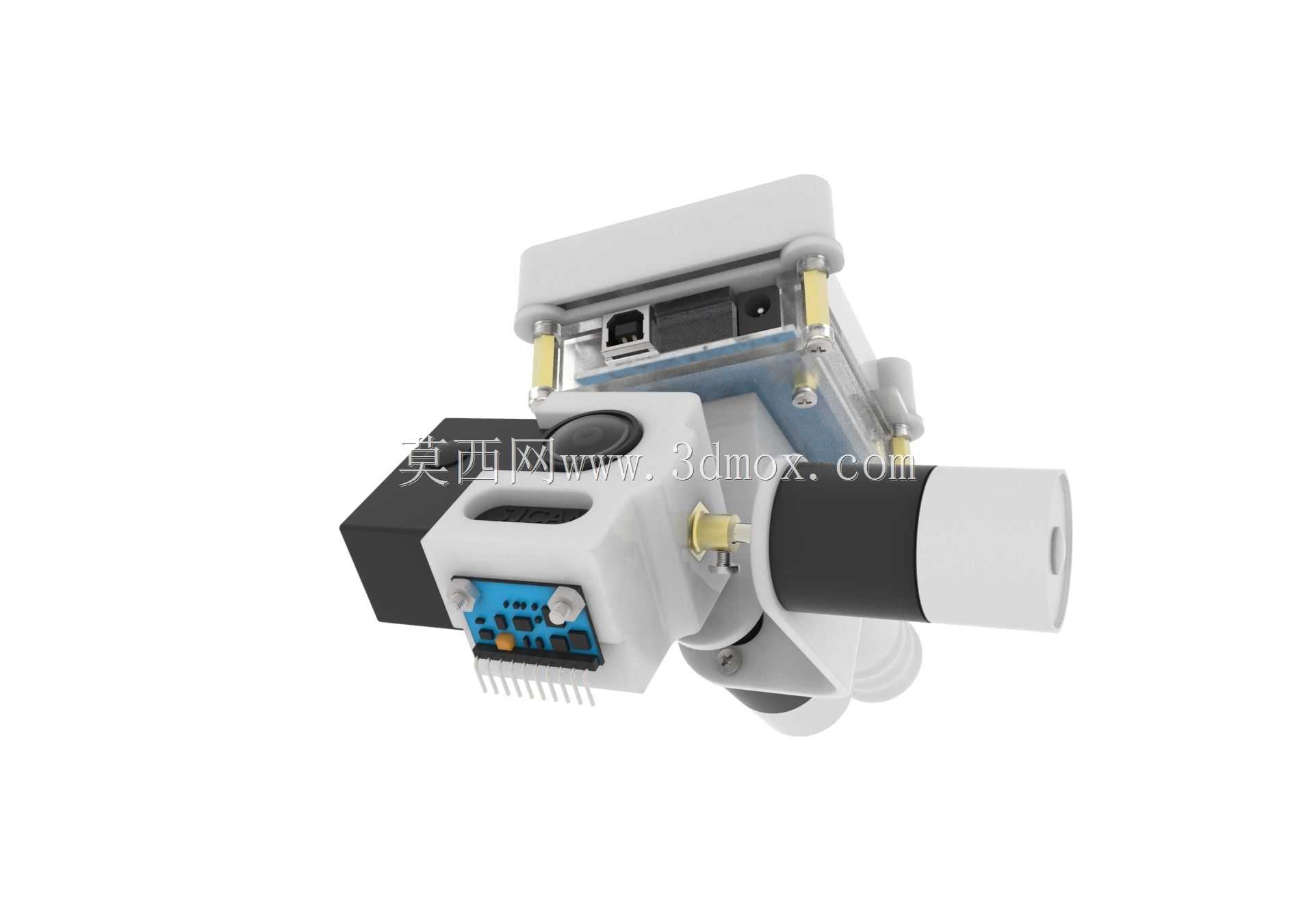

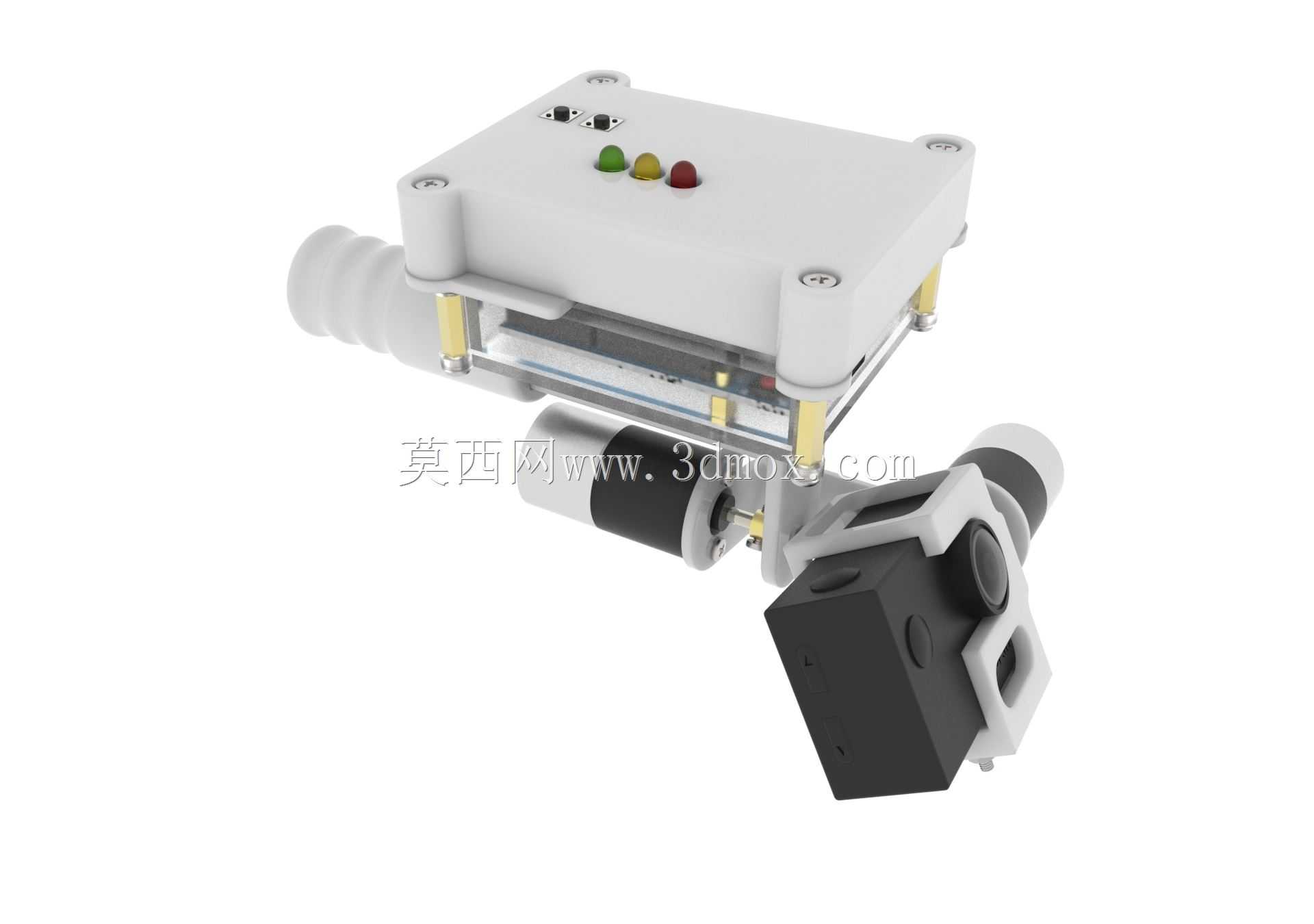

该双轴万向稳定云台主要面向运动拍摄场景设计，可适配小型运动相机，广泛应用于户外跟拍、第一视角记录、小型巡检设备搭载等场景，能够在载体产生晃动、角度偏移的工况下，通过双轴联动补偿抵消姿态波动，保证相机拍摄画面的平稳清晰，避免画面抖动导致的素材模糊、观感下降问题。整套结构采用滚转加俯仰的双轴自由度布局，两个轴向分别对应不同的姿态调整维度，滚转轴负责修正水平方向的倾斜偏移，俯仰轴负责调整垂直方向的拍摄角度，两个轴协同运作可覆盖绝大多数拍摄过程中的姿态扰动补偿需求，无需额外增加轴向即可满足日常轻量化拍摄的稳定要求。设计过程中充分考虑了轻量化与结构强度的平衡，主体承载框架采用分层堆叠式布局，上层控制盒集成状态指示与核心控制模块，三个状态指示灯可直观反馈设备运行、电量、连接状态，便于使用者快速掌握设备工况；中层预留控制板、驱动模块的安装空间，通过铜柱支撑实现层间固定，既保证了结构的装配便利性，也为线路排布预留了充足空间，避免运动过程中线路拉扯损坏。驱动部分采用微型直流行星减速电机，搭配传动结构实现动力输出，减速结构可提供足够的输出扭矩，保证在搭载对应重量相机时仍能快速响应姿态调整指令，不会出现动力不足、响应滞后的问题。底部的相机安装位采用快装适配结构，可直接适配对应型号的运动相机，安装卡位做了限位设计，无需额外工具即可完成相机的装卸，同时保证安装后相机不会在运动过程中出现松脱移位。整套结构的安装边界充分考虑了小型化需求，整体外形紧凑，横向与纵向尺寸均控制在小型便携设备的合理范围内，既可以手持使用，也可以通过底部的标准安装孔位固定在头盔、支架、小型移动载体上，适配不同的使用场景。结构设计上充分利用3D打印的成型优势，多数异形支撑结构采用一体化成型设计，减少了装配零件数量，降低了整体装配难度，同时各活动关节处预留了足够的转动间隙，避免运动过程中出现结构干涉，保证轴向转动的顺畅度，各固定点位均做了加强处理，可承受日常使用中的轻微冲击与震动，提升整体结构的耐用性。
