仿生机械虹膜联动开合结构

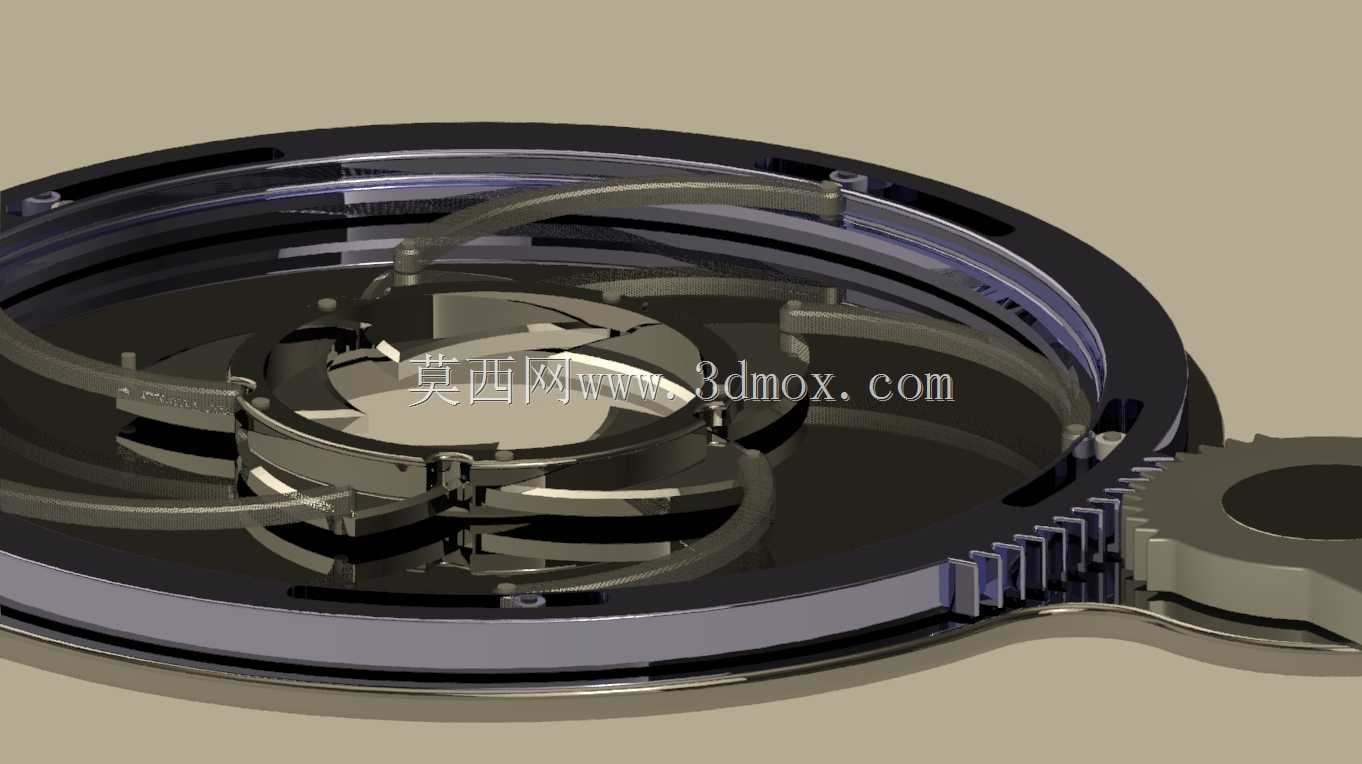

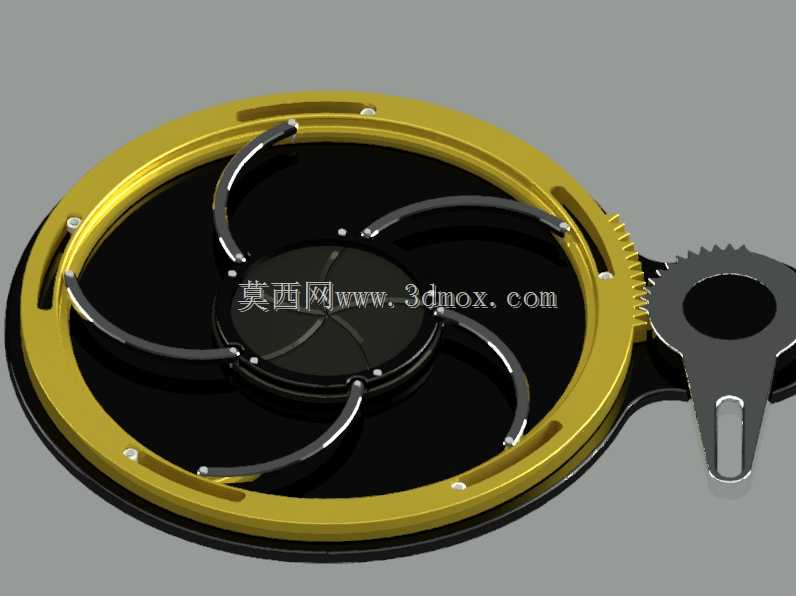

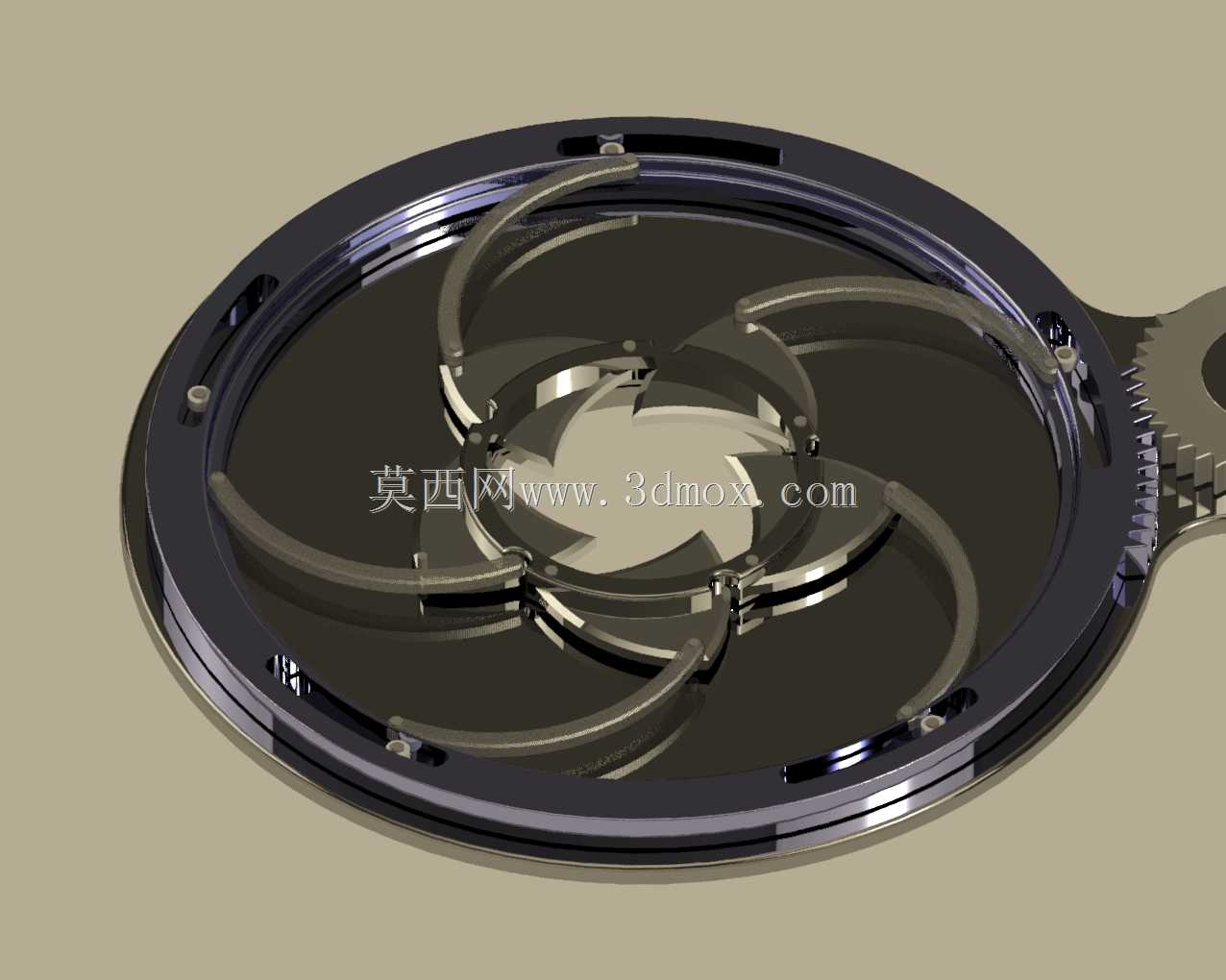

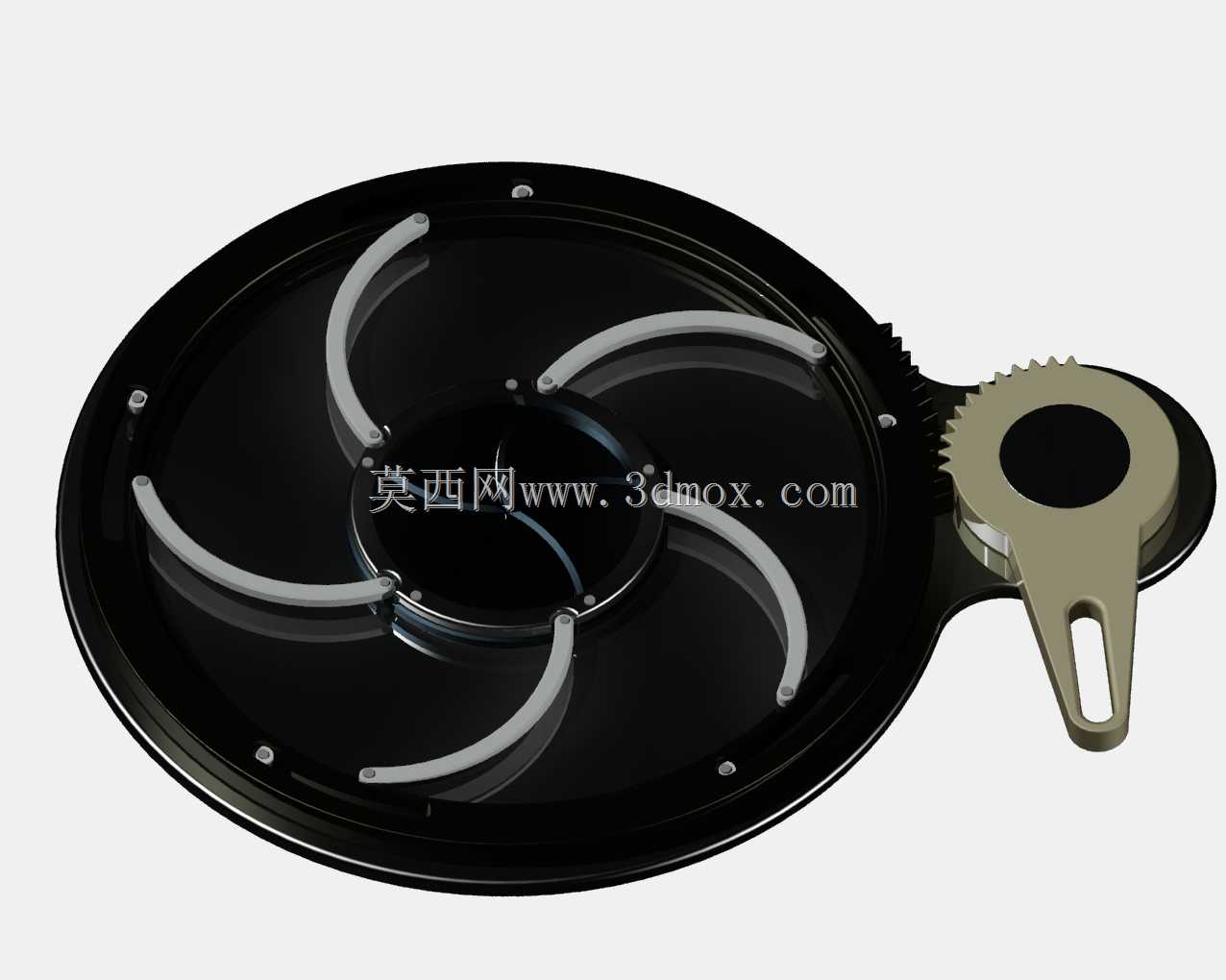

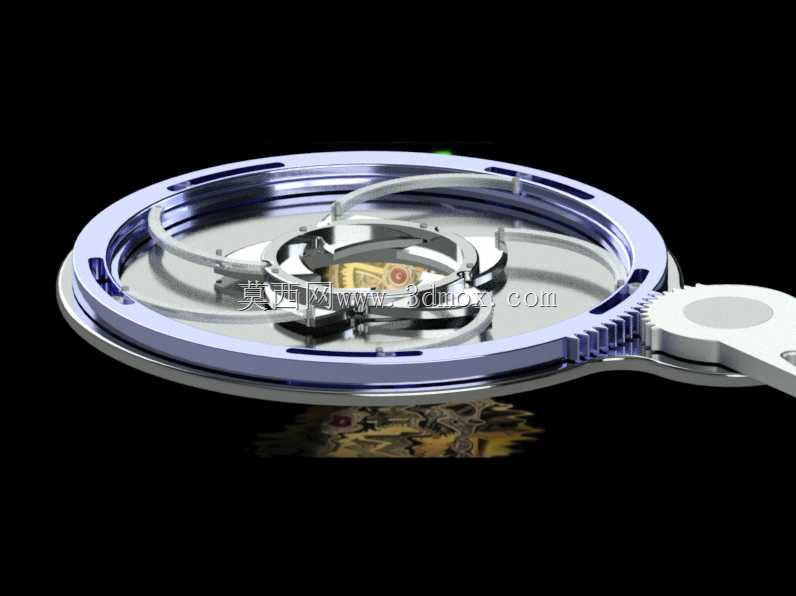

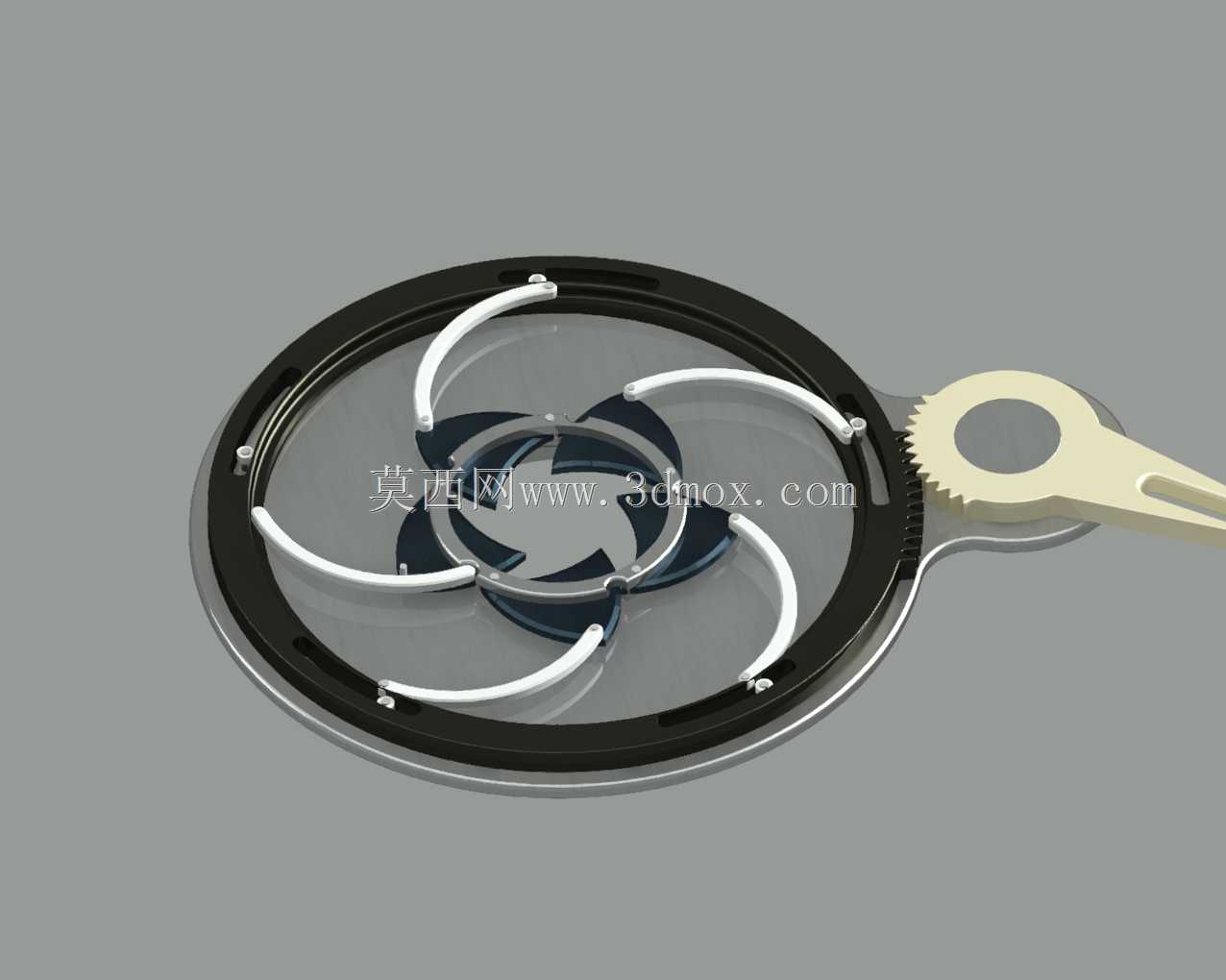

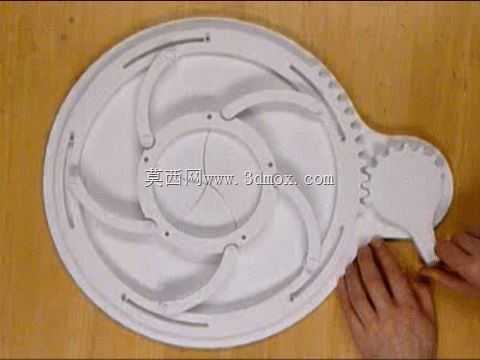

这款仿生机械虹膜结构，核心参考了生物虹膜的缩放开合逻辑，是典型的多叶片同步联动机械装置，目前在工业遮光调节、特种通道启闭、创意交互装置、精密流量控制等场景都有广泛的落地空间。不同于常规的单轴启闭结构，机械虹膜依靠圆周方向排布的多组弧形叶片同步偏转，能够在极小的轴向空间内实现中心通径从完全闭合到最大开度的无级调节，调节过程中所有叶片的运动轨迹完全同步，中心开孔始终保持正圆形，不会出现偏载、卡滞或者开孔形变的问题。从设计逻辑来看，这套结构采用了单层盘式布局，所有的叶片转轴都均匀分布在外侧固定基座的圆周上，每片叶片都带有配套的导向滑槽，与驱动侧的齿形拨盘形成联动配合，只需要驱动外侧拨盘转动固定角度，就能带动所有叶片沿着预设轨迹同步滑动，完成开合动作，驱动端既可以搭配手动拨杆实现手动调节，也可以接驳步进电机、舵机等动力元件实现电控自动调节，适配不同的使用需求。结构的整体外形为扁平圆盘状，外侧延伸出的拨柄区域预留了充足的驱动安装空间，整体轴向厚度控制在极小的范围内，安装时只需要固定外侧基座的圆周定位孔即可完成装配，不需要额外预留复杂的安装避让空间，不管是嵌入到设备外壳内部作为遮光光圈使用，还是集成到管路系统中作为流量调节机构，都能很好的适配紧凑的设备内部空间。叶片的边缘做了贴合密封处理，完全闭合状态下能够实现中心区域的完全遮挡，不会出现漏光或者介质泄漏的问题，叶片本身采用轻量化的耐磨材质加工，长期往复运动也不会出现明显的磨损，整套结构的传动阻力极低，只需要很小的驱动力就能完成全行程的开合调节，在需要频繁调节开度的工况下也能保持稳定的运行状态。
