3D打印机用光端停止限位检测组件

这款光端停止组件是桌面级FDM3D打印机运动轴系的核心限位检测部件，主要应用在打印机X、Y、Z三个运动轴的行程端点位置，承担运动轴的原点复位校准、行程超限保护的核心功能，是保障打印机运动精度、避免运动机构撞机损坏的关键配套零件。在实际打印作业流程中，当打印喷头或者热床平台运动到轴系预设的极限位置时，组件内置的光电感应单元会快速捕捉到运动部件上配套挡片的遮挡信号，立刻向打印机主控板传递电平触发信号，主控板接收到信号后会即时切断对应轴的步进电机驱动输出，强制运动部件停止行进，既可以完成每次开机时的轴系原点定位校准，保障后续打印的坐标基准精度，也能避免运动超程导致的同步带跳齿、导轨滑块撞击变形、喷头剐蹭热床等常见设备故障。

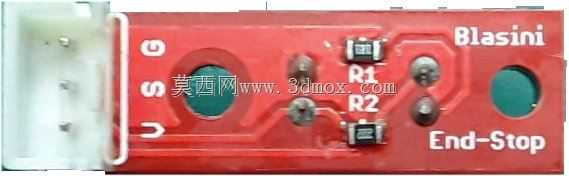

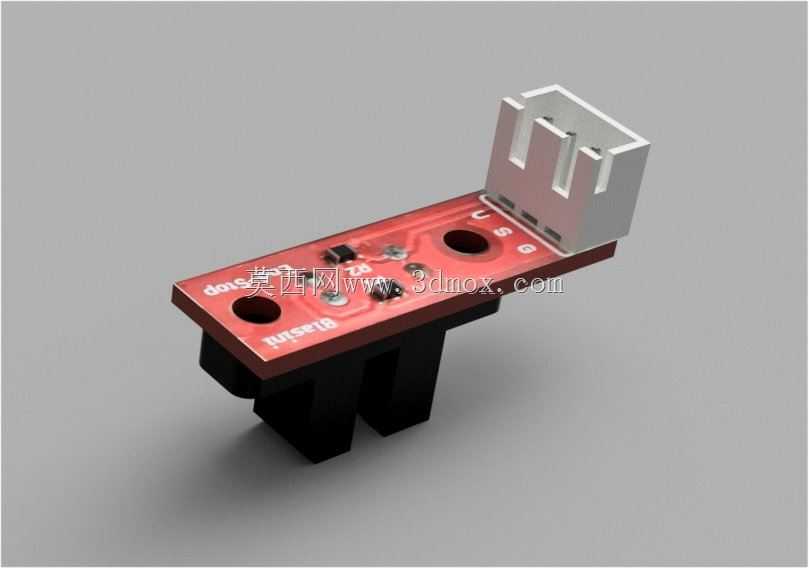

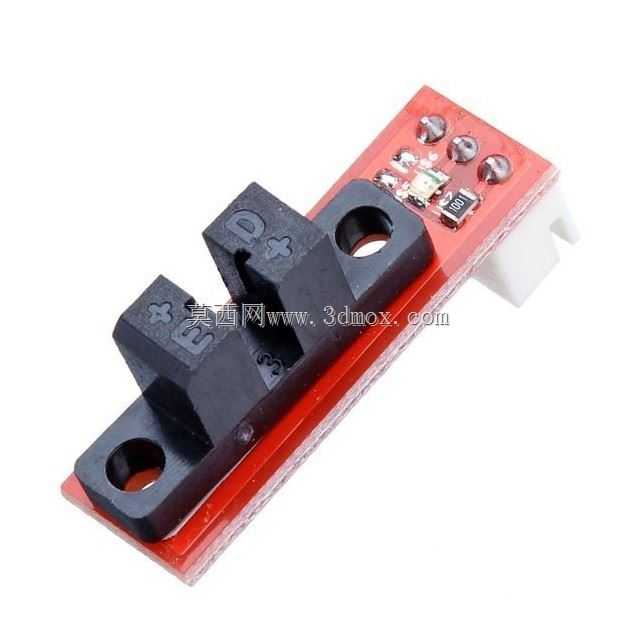

从设计思路来看，这款组件采用了槽型光电对射的感应结构，相比传统的机械微动限位开关，不存在机械触点磨损、弹片疲劳失效的问题，触发响应速度更快，触发位置的重复精度可以控制在0.05mm以内，长期使用的稳定性更强，完全适配3D打印机长期往复运动的高频触发使用需求。PCB基板采用了红色阻燃玻纤板材设计，板载集成了电源滤波电容、信号限流电阻、状态指示LED，不需要外接额外的信号处理电路，输出的信号可以直接匹配主流3D打印机主控板的IO接口电平，用户接线后即可直接使用，大幅降低了安装调试的难度。

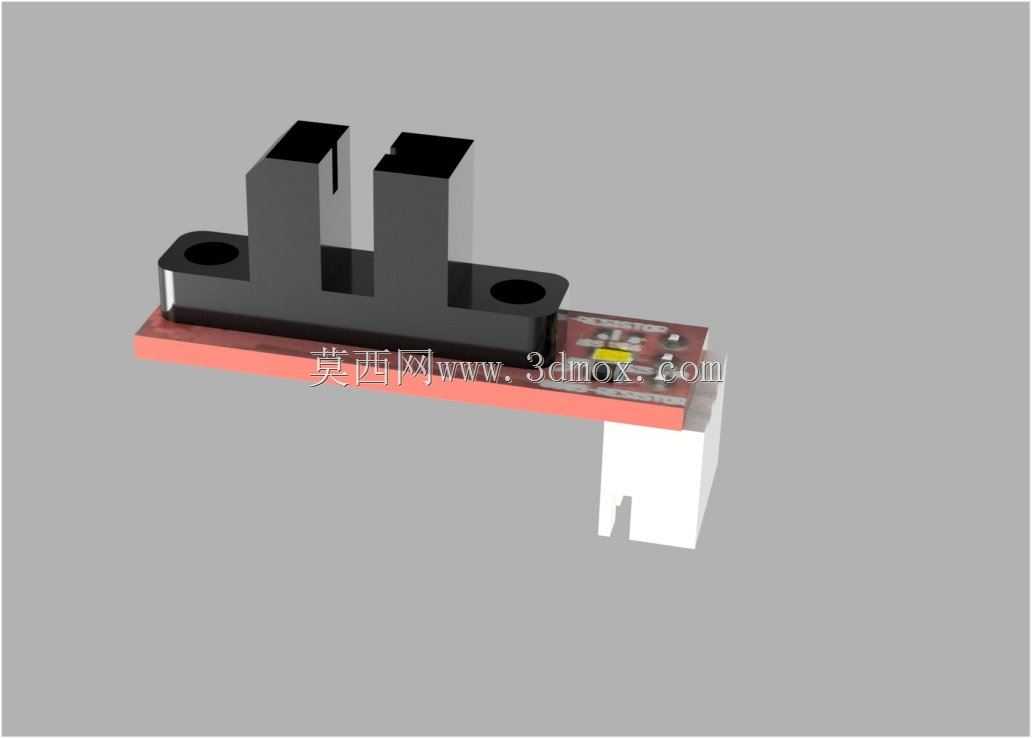

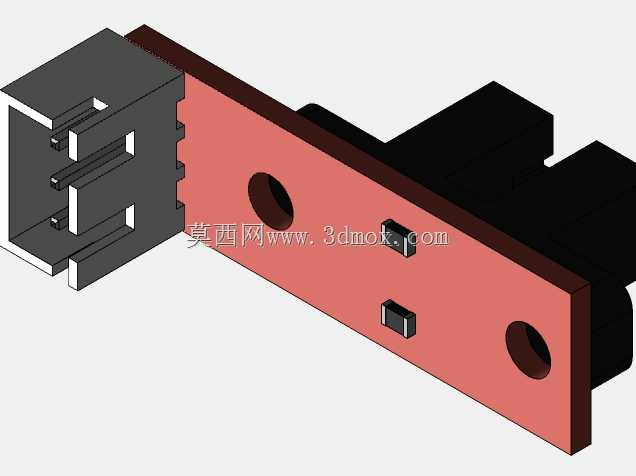

在安装边界设计上，组件整体采用了一体化的插装结构，底部设置了两个对称的卡接固定脚，可以直接卡入3D打印机铝型材框架的标准2020型材槽内，不需要额外设计定制安装支架；基板上预留的两个圆形安装孔也支持用户使用M3螺丝进行二次紧固，适配不同结构的打印机框架安装需求。顶部的接线端采用了标准的2.54mm间距卧式接插件，引脚定义清晰对应电源正、信号输出、电源地三个接线端，接线时防反插的结构设计可以避免用户接错线烧毁元件。组件整体外形紧凑，宽度仅适配标准槽型光耦的安装尺寸，突出安装面的高度不到15mm，不会占用打印机内部过多的走线空间，也不会和运动的皮带、拖链产生运动干涉，不管是原厂整机装配还是用户DIY改装3D打印机都可以直接适配使用。
