汽车双踏板制动离合总成结构设计

该结构为乘用车辆驾驶舱内核心的操纵总成部件，集成制动与离合两大操纵功能，主要应用于手动挡燃油车型的驾驶操纵系统中，安装位置位于驾驶舱前排驾驶员侧脚部空间区域，是驾驶员直接交互的行车安全类操纵部件。在实际行车场景中，驾驶员通过踩踏对应踏板实现车辆制动减速、离合切断动力传输的操作，直接决定车辆行驶过程中的操控安全性与换挡平顺性，是整车操纵系统中不可或缺的核心安全部件。

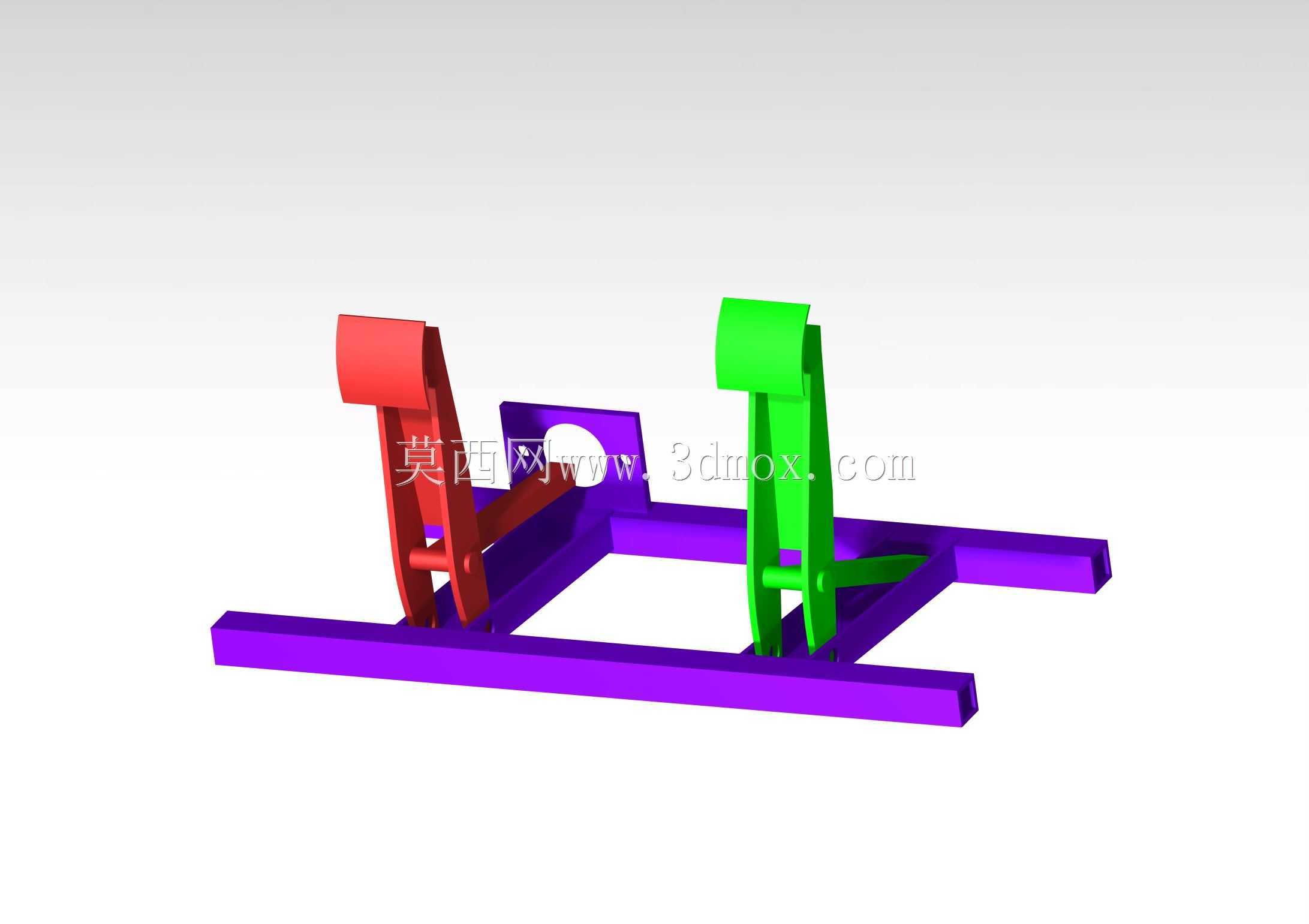

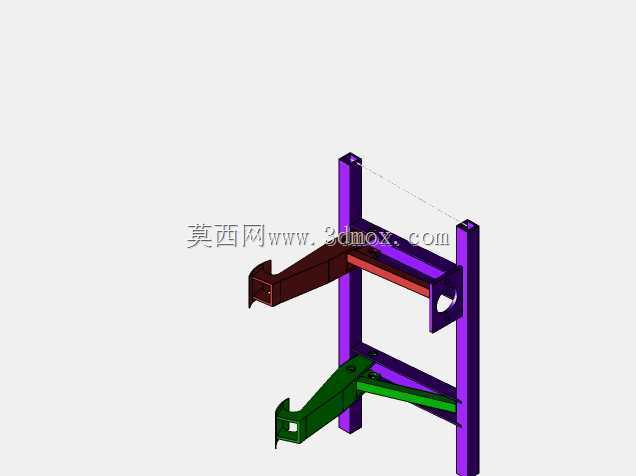

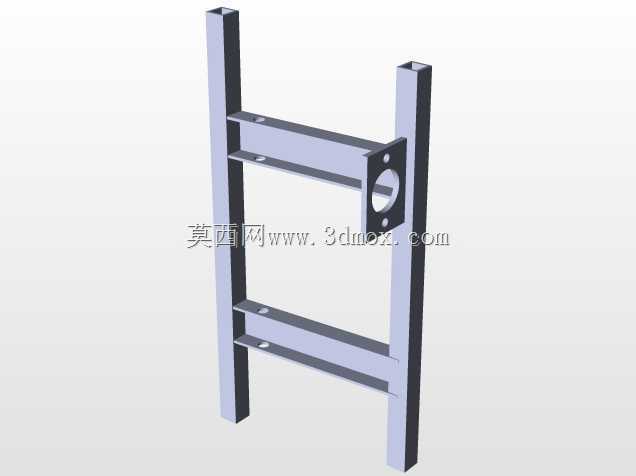

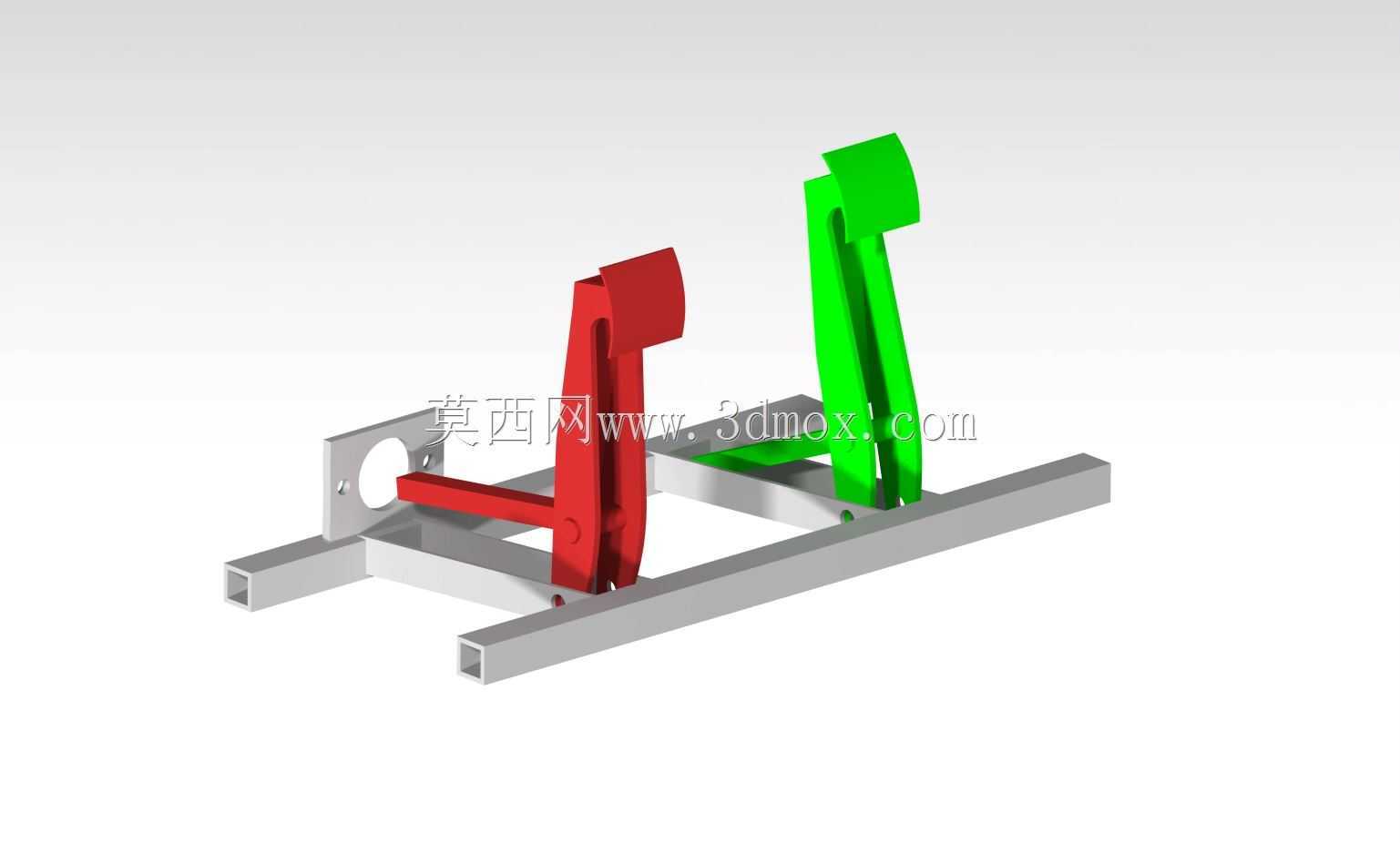

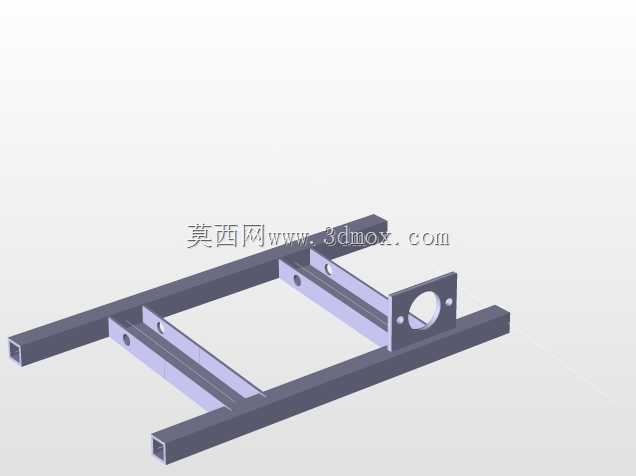

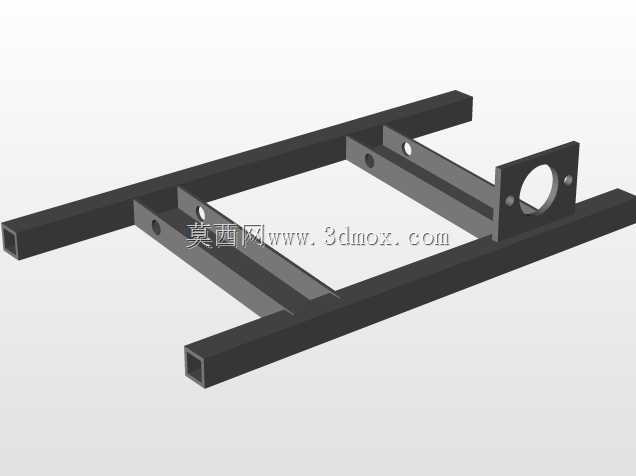

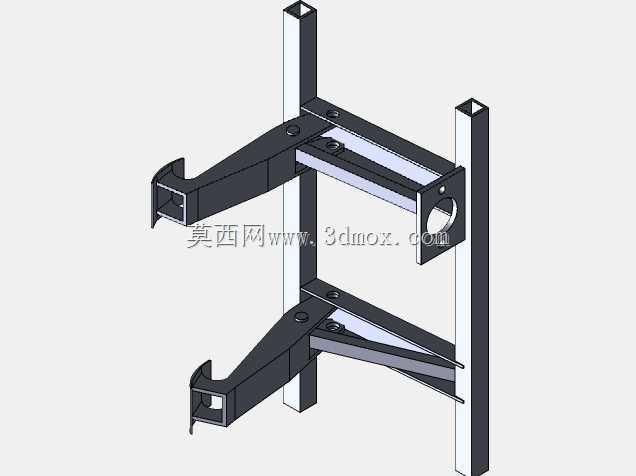

该总成采用并列式双踏板布局，左侧踏板对应离合操纵、右侧踏板对应制动操纵，两个踏板分别通过独立的铰接支架固定在底部的横向安装基座上，基座采用标准矩形空心型钢加工成型，兼具轻量化与结构强度优势，可直接通过基座两端的安装孔位与驾驶舱地板的预埋安装点实现刚性连接，安装边界适配多数A级至B级手动挡车型的脚部空间尺寸，基座长度控制在450mm范围内，整体安装高度不超过280mm，不会对驾驶员脚部活动空间造成过度侵占。

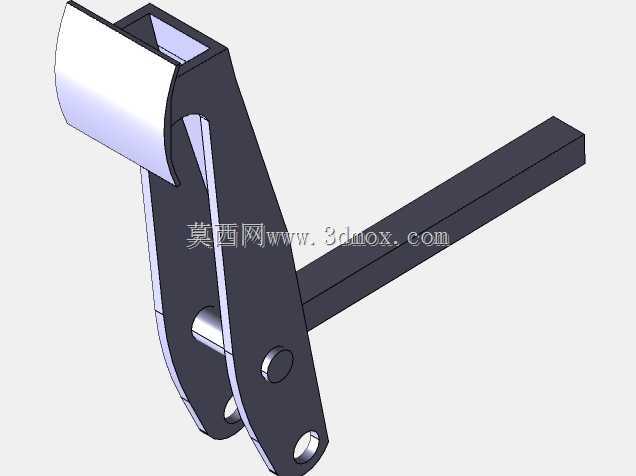

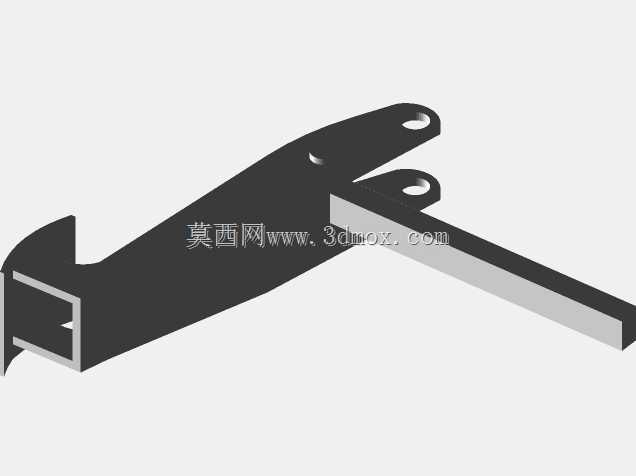

设计过程中优先考虑操纵力传递的线性度与结构可靠性，踏板臂采用弯折成型的高强度钢板焊接结构，表面做彩色区分处理便于生产装配与后期维护识别，踏板臂与基座的铰接点采用自润滑衬套配合，可长期承受高频踩踏的交变载荷，避免长期使用后出现铰接松旷、踏板虚位过大的问题。制动踏板侧预留了真空助力器的连接接口，离合踏板侧预留了离合总泵的推杆安装位，可直接适配主流车型的液压操纵系统管路布局，无需额外做结构改装。

整体结构在设计阶段充分考虑了人机工程学要求，踏板的初始高度、踩踏行程、踩踏力反馈曲线均经过多轮校核，确保驾驶员踩踏时脚部施力角度自然，长时间操纵不易产生疲劳，同时两个踏板的间距设置兼顾误操作防护与操纵便利性，可有效避免行驶过程中出现踩混踏板的安全隐患。基座上的加强筋结构与踏板臂的加厚设计，可保证在紧急制动的极限踩踏力下结构不会出现塑性变形，满足整车安全设计的强度要求。
